TM-742 表示異状にてお預かりしました。


IMGP5724

表示がデタラメ、音も出ないし受信もできません。


IMGP5725

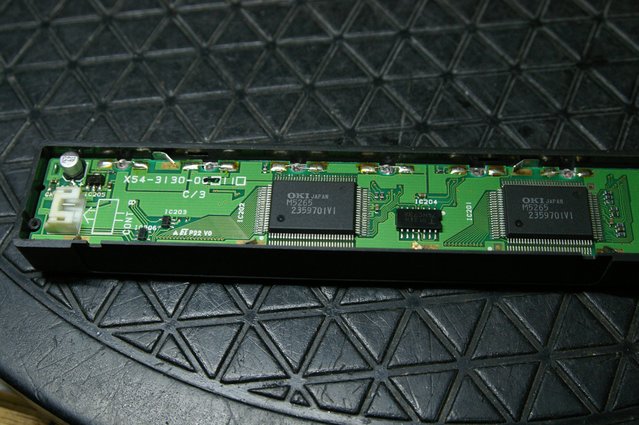

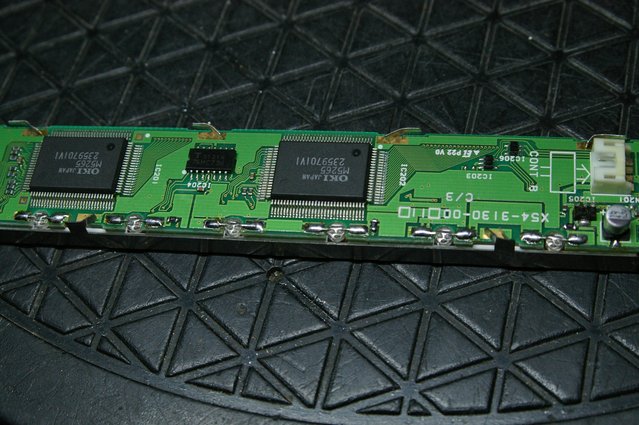

コントローラーを分解します。


IMGP5726


IMGP5728

この無線機は過去に修理された跡があります。


IMGP5729

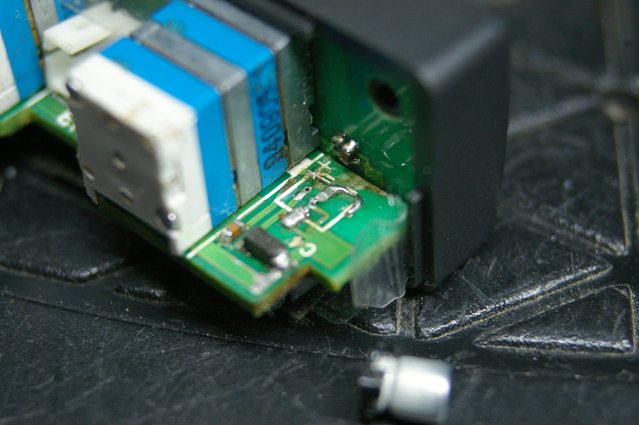

電解コンデンサーを外したところパターンとスルーホールを修復した跡がありました。

とても良い仕事がされています。

IMGP5730

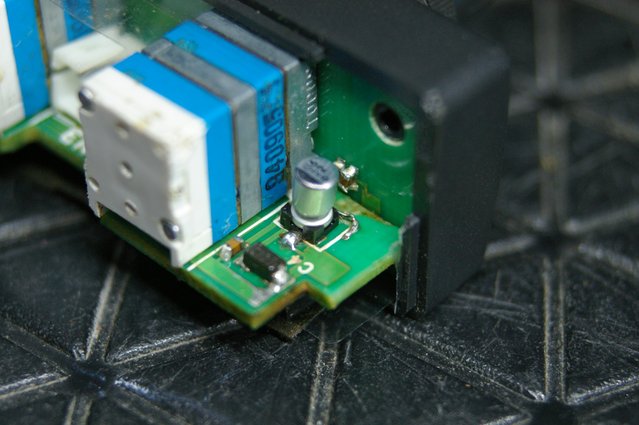

再構築をしました。


IMGP5731

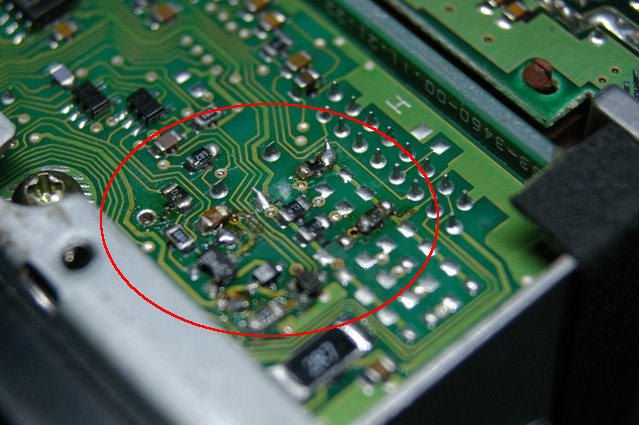

部品を取り外した跡があり、ハンダが荒れています。

すべて再構築やり直しをしました。

IMGP5732

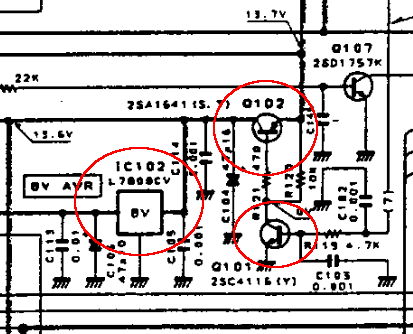

電源を追いかけてゆくと8VのレギュレーターIC(IC102)に電圧が無いことがわかりました。

Q101、Q102が不良です。


2024-03-23 21-42-10

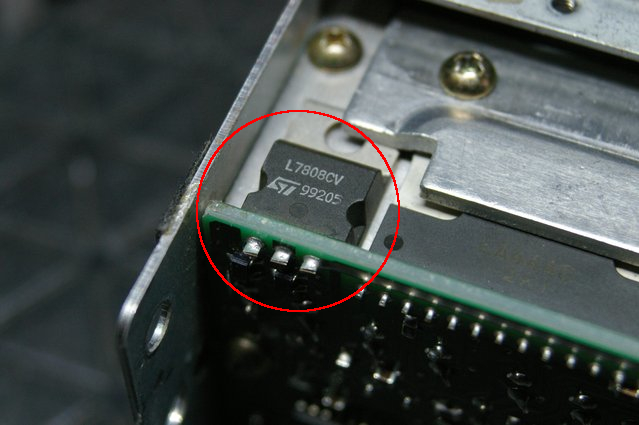

IC102 8VレギュレーターIC L7808CV

8Vが出力されません。

IMGP5739

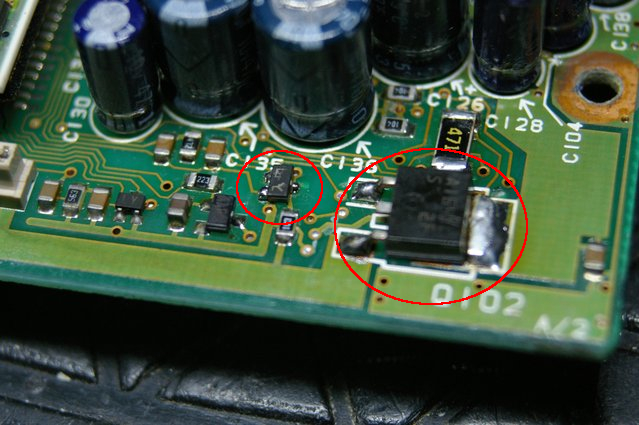

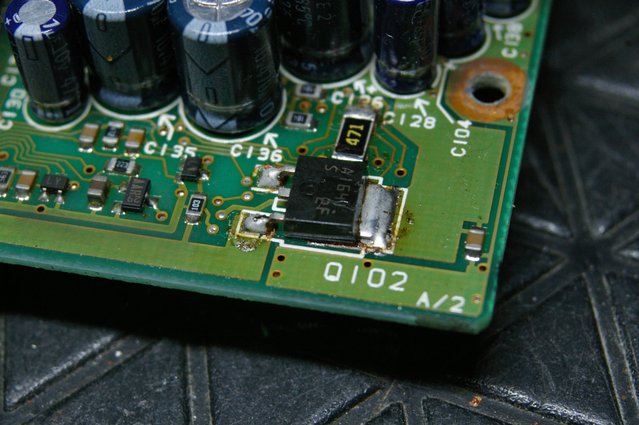

Q101、Q102 不良です。


IMGP5734

手持ちのあった部品に交換しました。


IMGP5735

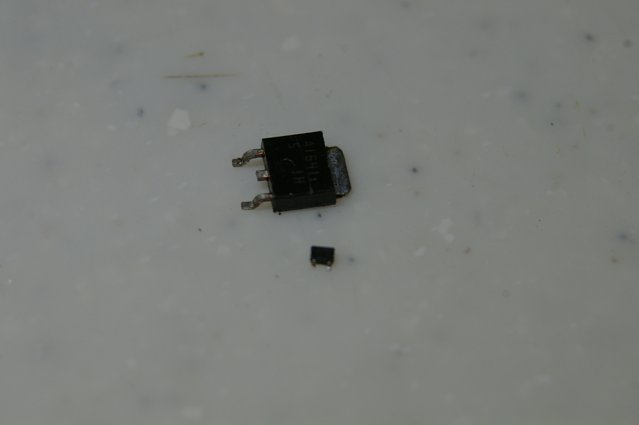

交換部品。


IMGP5740

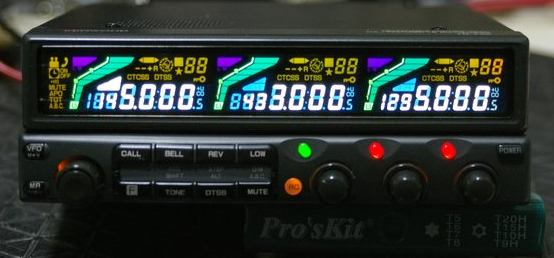

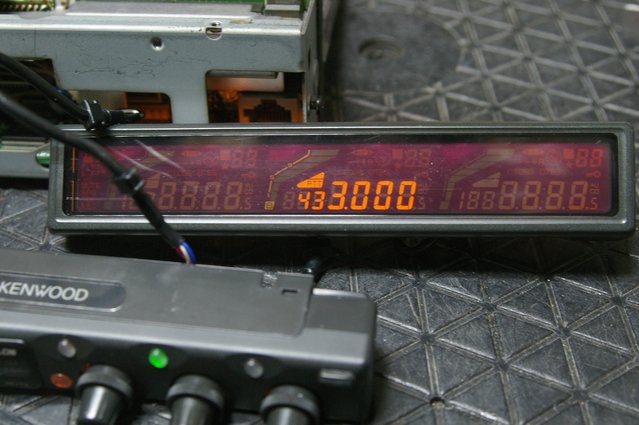

正常に表示、音が出るようになりました。


IMGP5736

バックライトをLED化しました。


IMGP5737

LEDの点灯を確認しました。


IMGP5738

測定と調整。

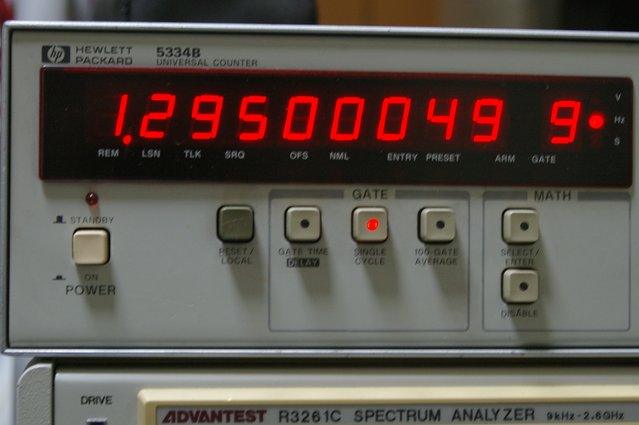

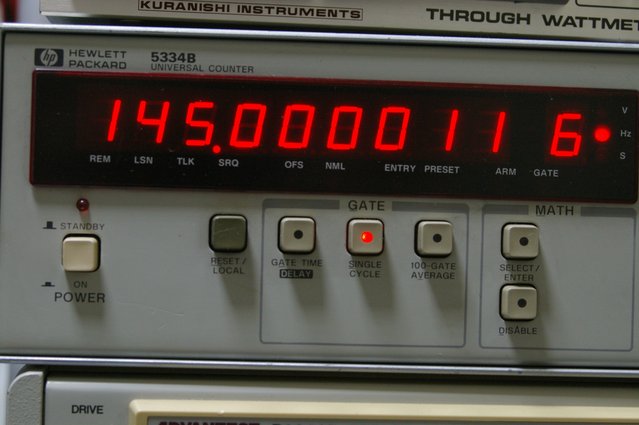

周波数調整。

IMGP5749


IMGP5743


IMGP5755

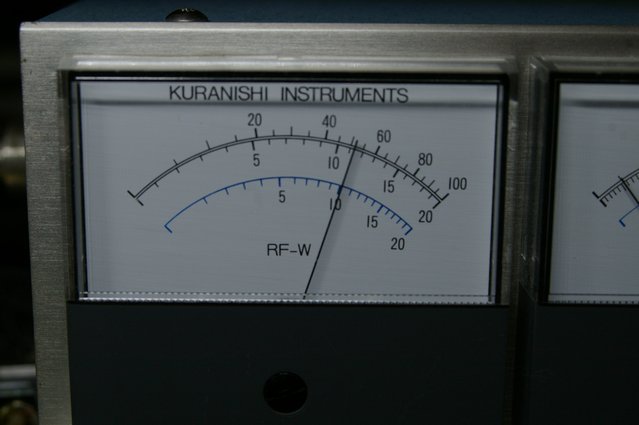

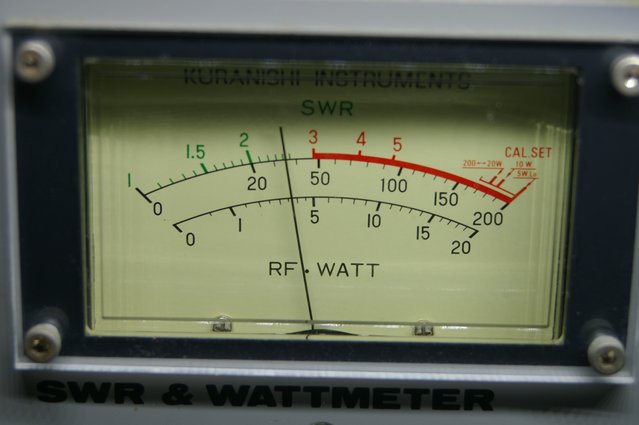

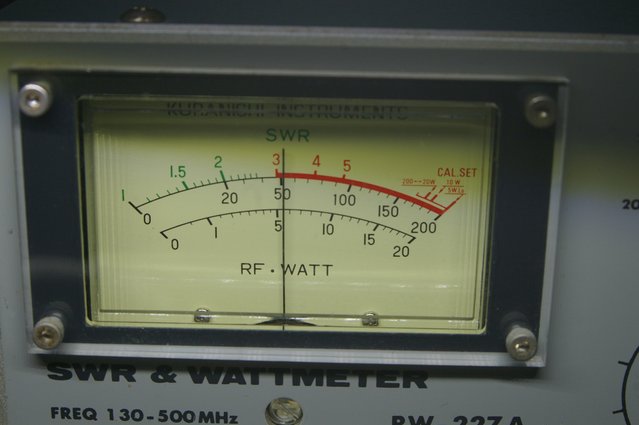

出力。

145Mhz 50W

IMGP5747

433Mhz 35W


IMGP5741

1295Mhz 10W  青色のスケールです。


IMGP5751

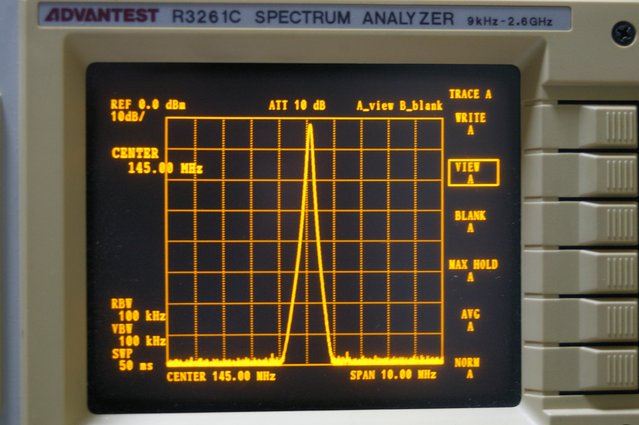

スプリアス良好。

145Mhz

IMGP5748

良好 433Mhz


IMGP5742

良好 1295Mhz


IMGP5753

受信感度。

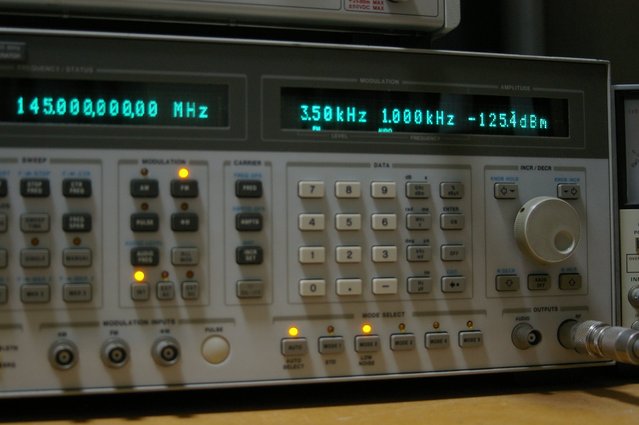

145Mhz ー125,4dBm (SINAD)

IMGP5750

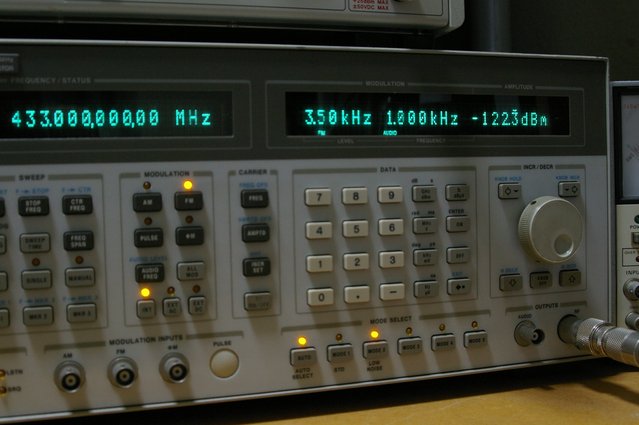

433Mhz ー122,3dBm (SINAD)


IMGP5746

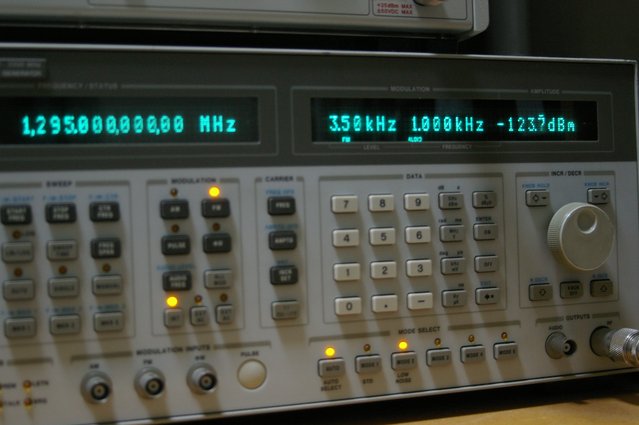

1295Mhz ー123,7dBm (SINAD)


IMGP5757

SINADメーター


IMGP5744

ー12dB SINAD を指示。


IMGP5745

受信感度スペックシール添付。


IMGP5759

貴重な1200Mhz無線機。

メンテナンス完了です。
