TM732　送信・受信できないとのことで、お預かりしました。

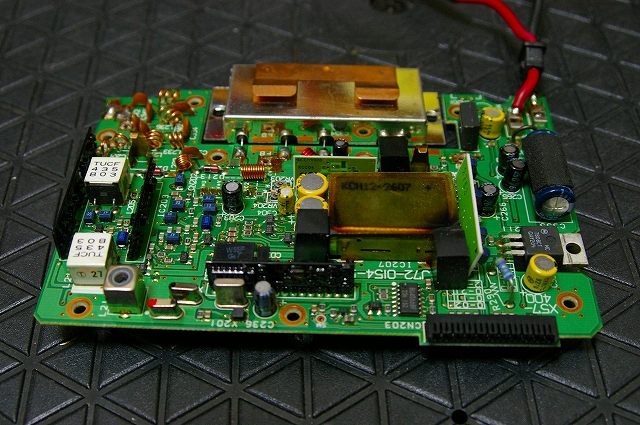

基板取外し、クラックなどの点検です。



レギュレータICの8V出力がありません。




25と記載がある部品の不具合。

電圧がストップしていました。

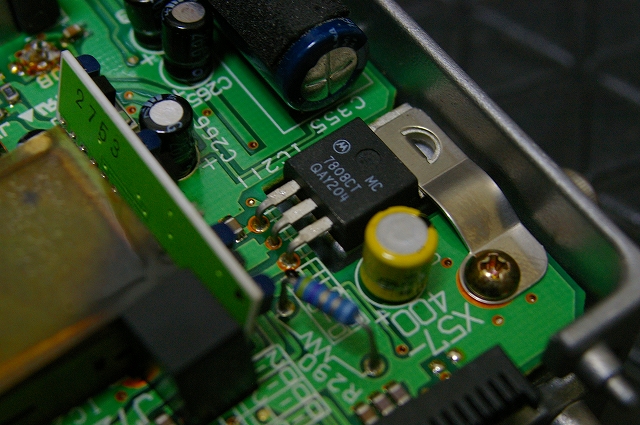

F201断線により、その先の8V  AVRレギュレータICに13.7Vの電圧がかからなかったのが原因です。




バックアップ電池の電圧3.2Vありました。

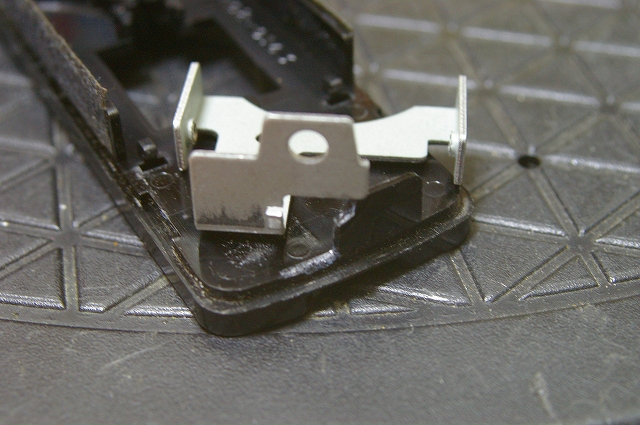

コントローラー受けのプラスチックが破損して金具が外れています。

固定しました。

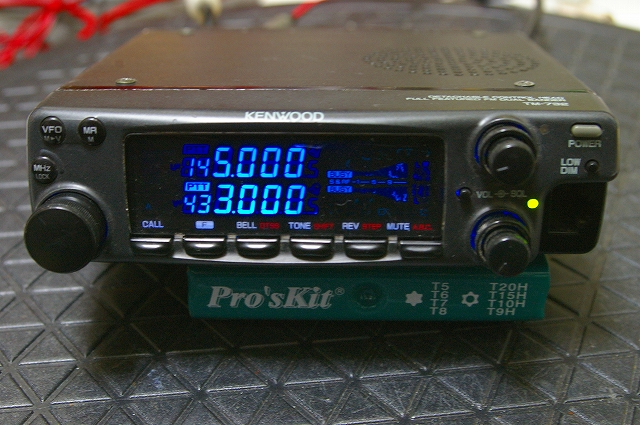

電源も入り、送信･受信ともできるようになりました。

バックライトはオーナー様がLEDに交換済みです。

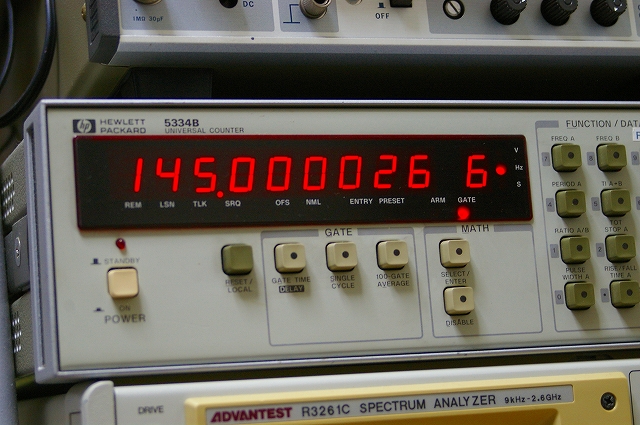

周波数調整。

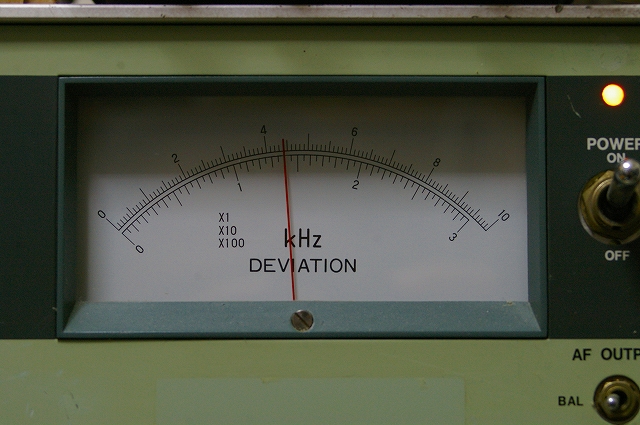

FMデビエーション調整。

規定の4.4Khz



出力  10W

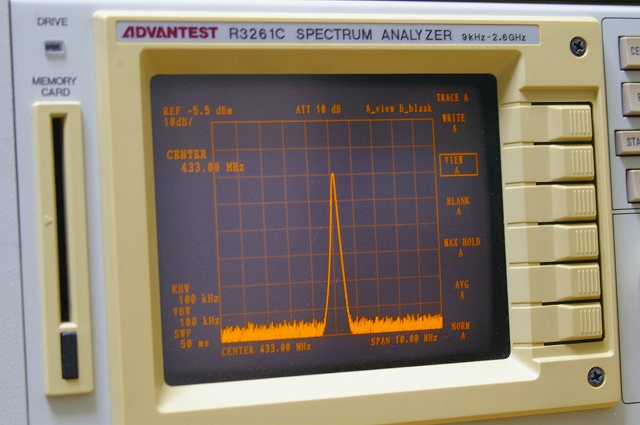

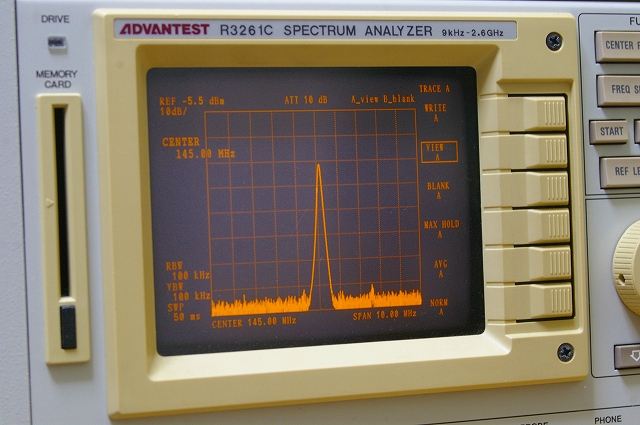

スプリアス良好。

145Mhz

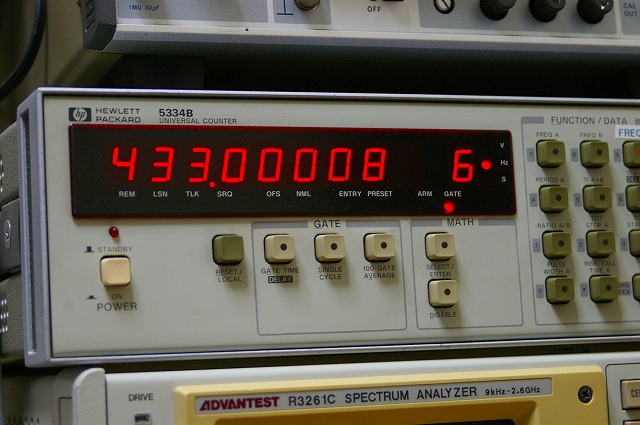

433Mhz

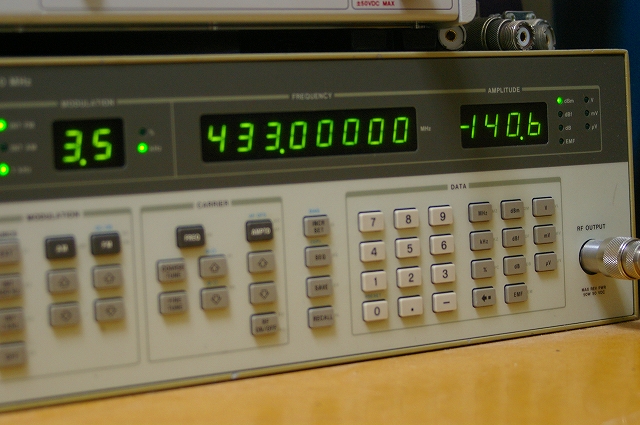

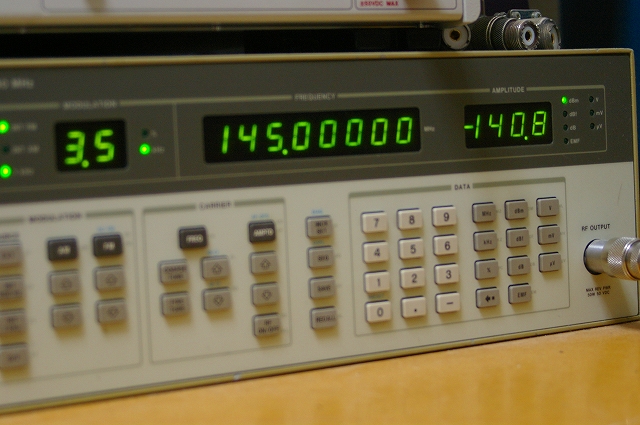

受信感度。

ー140.8dBm（SINAD）



ー140.6dBm（SINAD）

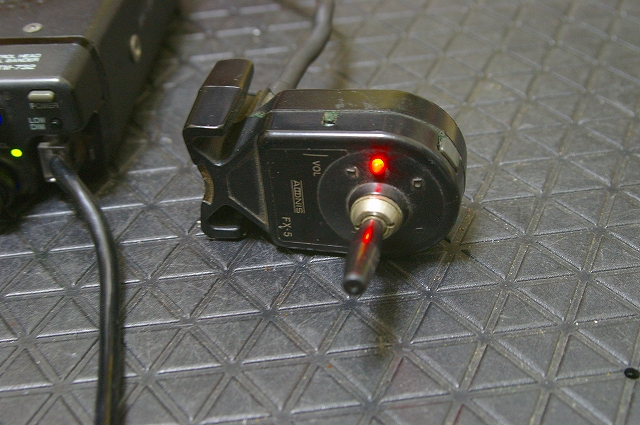

同時にお預かりしたアドニスのスイッチ。




送信できることを確認しました。




修理完了しました。

上下に並んだ配置は直感的で使いやすい無線機ですね。
