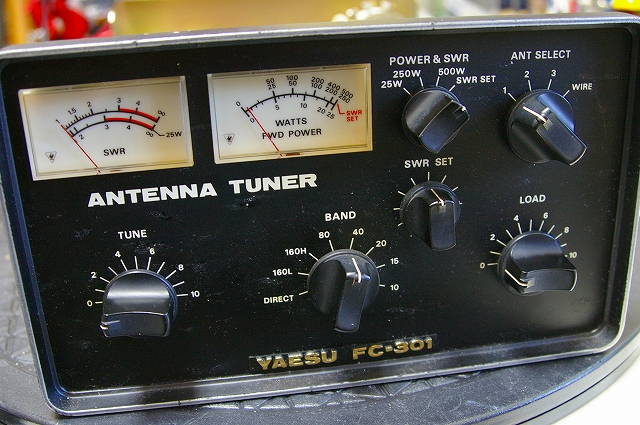

YAESU FC-301  アンテナチューナーです。

動作しないとのことでお預かりしました。

IMGP9392

SWRメーター、パワーメーターも反応しません。

検出部に異状があるとみて調べてみると

IMGP9386

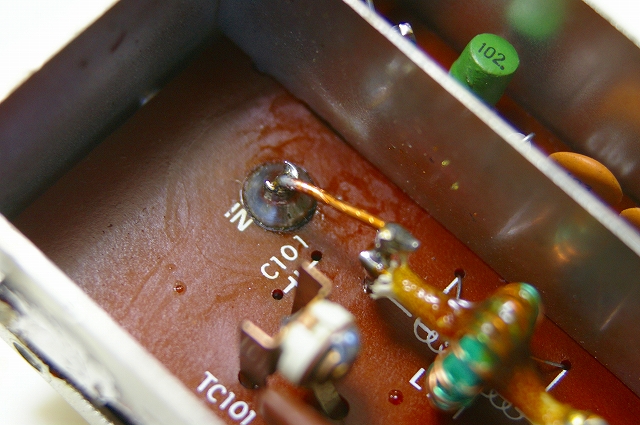

INと記載のある、無線機から入るMコネクターのハンダがぐらぐらしています。


IMGP9388

裏側のMコネクターがぐるぐる回ってしまう状態です。

導通不良ですね。

IMGP9387

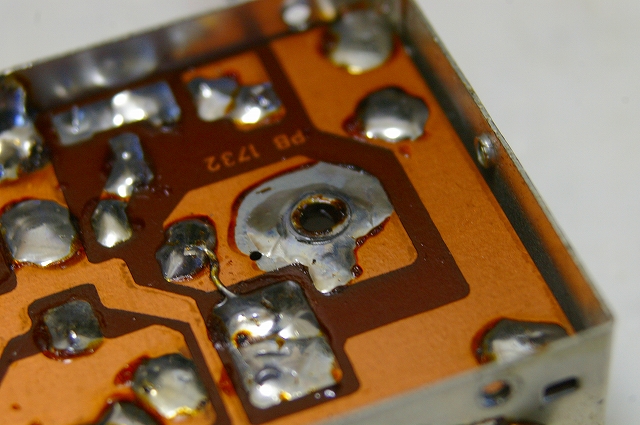

Mコネクターを外してみるとハンダクラックになっていました。


IMGP9389

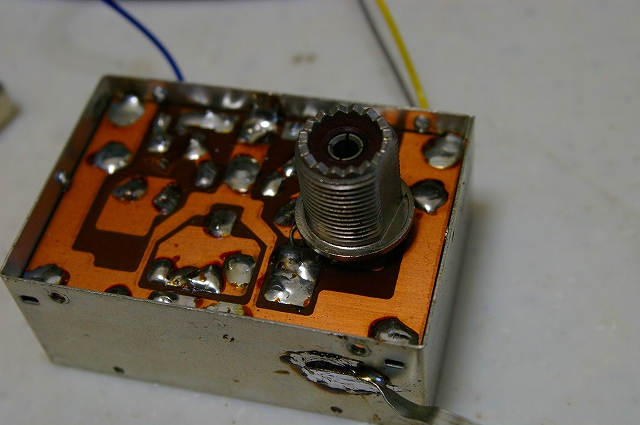

再ハンダ。

導線でつないで確実に渡しました。

Mコネクターの中心が回ってしまい、配線が千切れてしまっている無線機がほかでも多いです。

IMGP9390

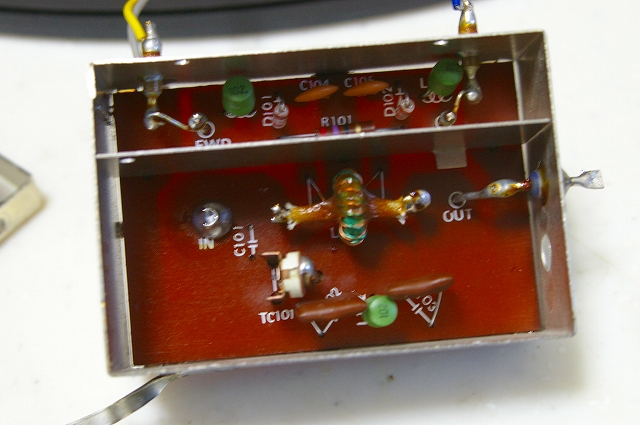

SWRメーター、パワーメーターも動作するようになりました。


IMGP9391
