ALINCO FLH-2550 リニアアンプ。

受信不良にてお預かりしました。

IMGP9591

TXとRXを間違えて接続し送信してしまったとのことで、受信アンプがNGになった状態です。


IMGP9592

弱い信号を入力するも、プリアンプスイッチONでは逆に感度が悪くなってしまいます。


IMGP9593

点検開始です。


IMGP9594

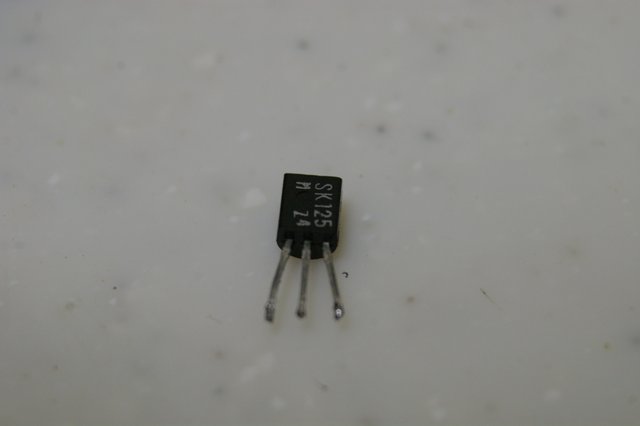

プリアンプに使われているFET  2SK125。

逆電圧にはとても弱く、飛んでいました。

IMGP9596

プリアンプFET付近の回路図。

WS000000

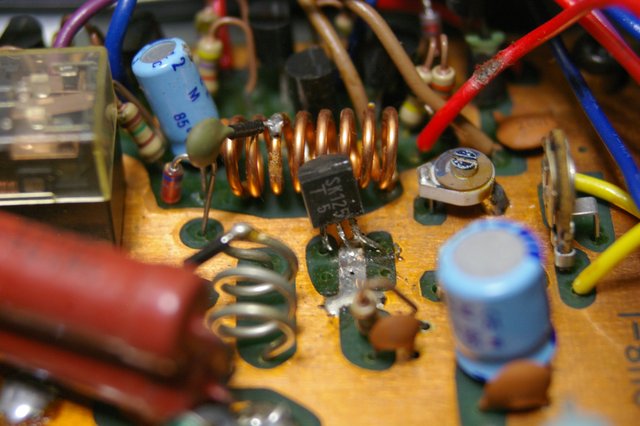

手持ちのあった中古の2SK125に交換。

入手困難なICですが、探せば互換品でJ310というFETがあります。

ピン足の配列が2SK125とは異なるので注意。

IMGP9597

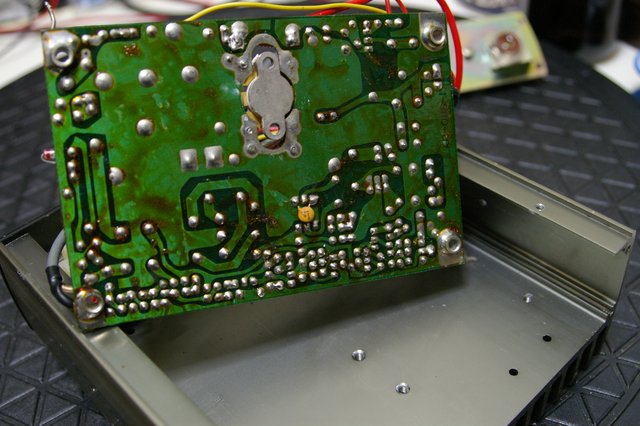

基板パターンの損傷を点検。

ハンダ不良をやり直しました。

IMGP9598

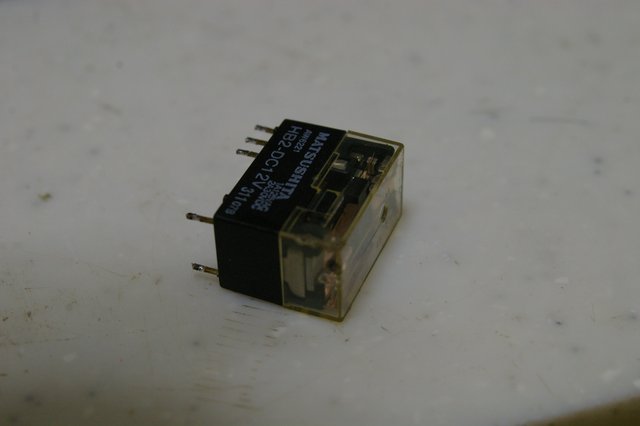

アンプ切り替えリレーの点検。

接点に接触不良があります。

IMGP9599

分解してアルコール洗浄しました。

細部まで分解できる構造ではなかったので、接点研磨がやりずらいです。

IMGP9600

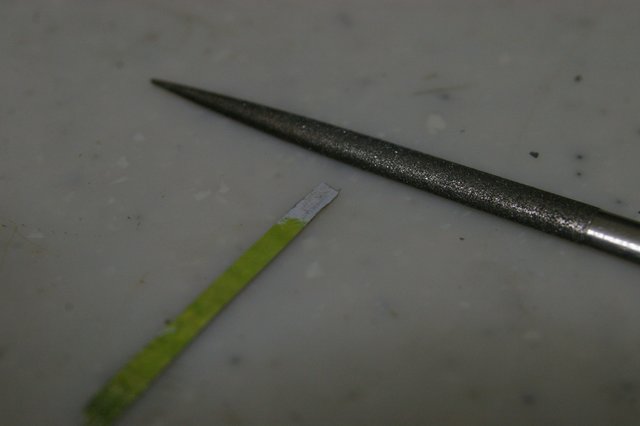

テレホンカードやプラスチック製のトランプを細く切り、先端にヤスリで筋目を入れます。


IMGP9601

これにアルコールを付けて隙間に入れて接点を磨きます。

テンションをかけるよう少し押し付けながら行います。

IMGP9602

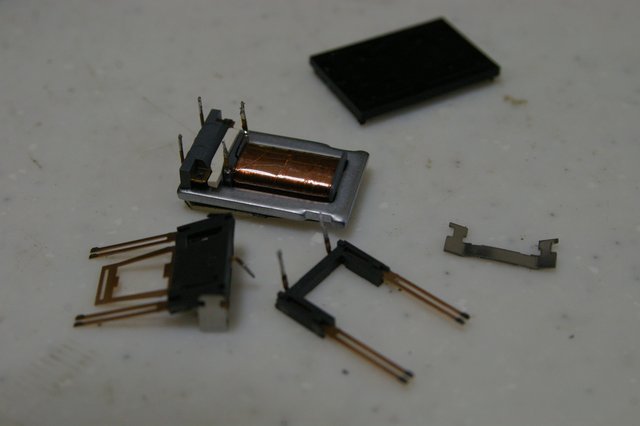

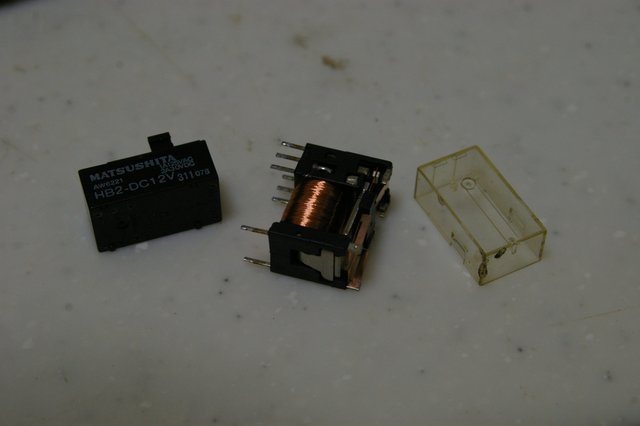

こちらの切り替えリレーは、


IMGP9603

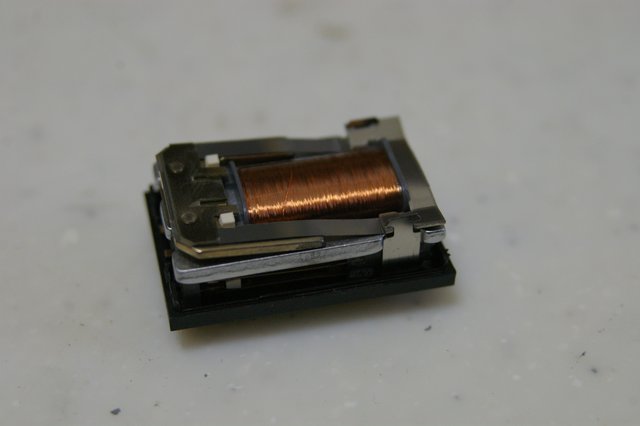

細部まで分解できる構造で、接点の研磨がやり易いです。

しっかり研磨しました。

IMGP9604

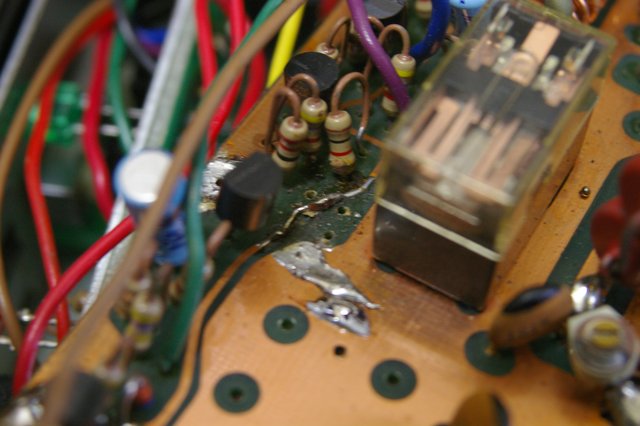

パターンが焼けたところを修復した跡があります。


IMGP9605

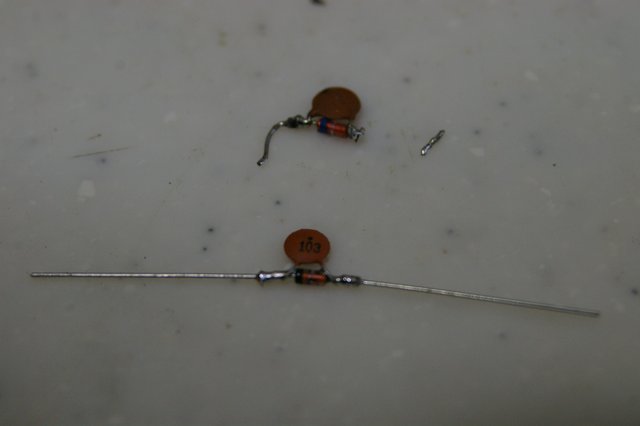

周辺の部品も破損状態です。


IMGP9606

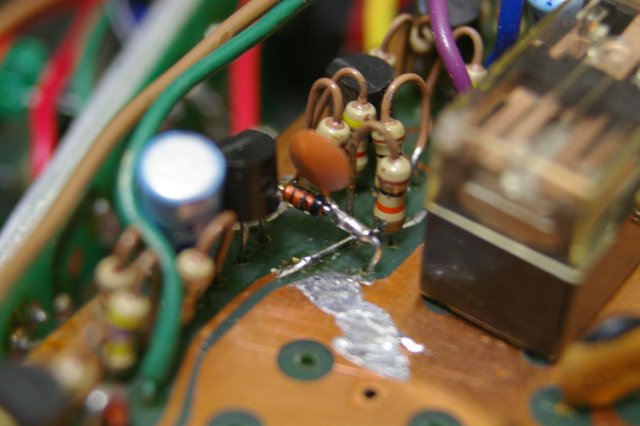

同じように作成したものと交換しました。

パターン修復やり直し。

IMGP9607


IMGP9608

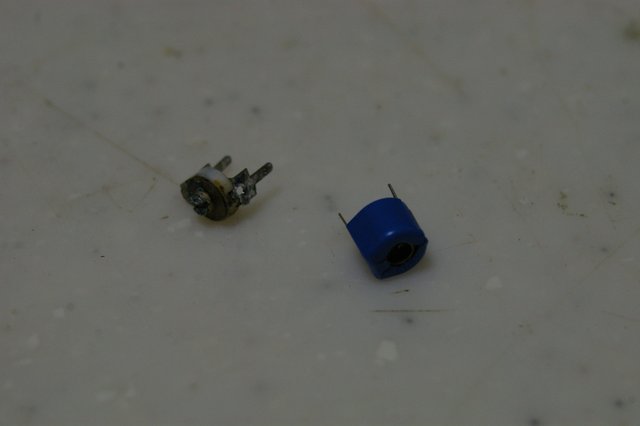

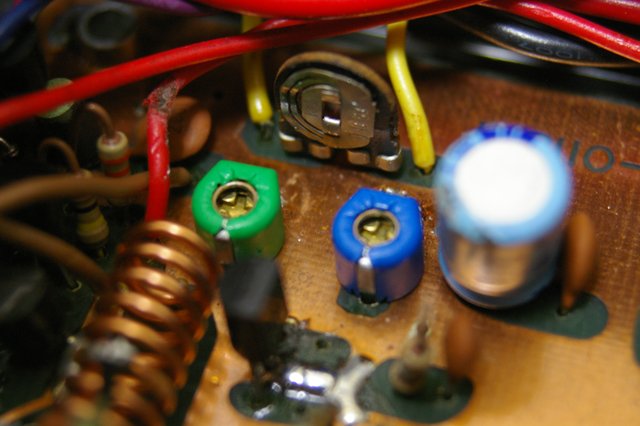

受信アンプ、トリマコンデンサーが破損しています。


IMGP9611

トリマを回しても容量が全く変化しません。

青5pのものに交換しました。

IMGP9610

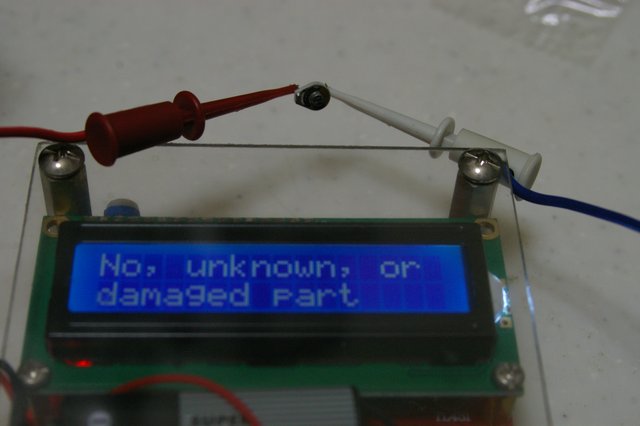

テスターで調べるとダメージとなり破損状態です。


IMGP9609

ムラタのセラミックコンデンサーに交換しました。

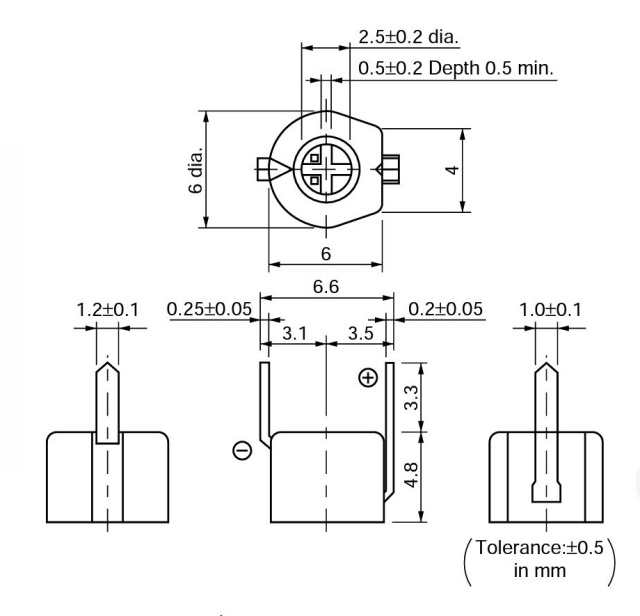

トリマコンデンサーには極性があり、下記規格のとおり取付け方向が決まっています。

HOT側+   COLD側-  となっており、インピーダンスの低いほうをマイナス側にします。

テスターで極性を調べる場合は、調整ネジと導通がある方をインピーダンスの低いほうにします。
トリマ
2個とも交換しました。


IMGP9612

受信アンプ復活しました。

このSGでは最小出力となるー143.5dBmを入力。

IMGP9619

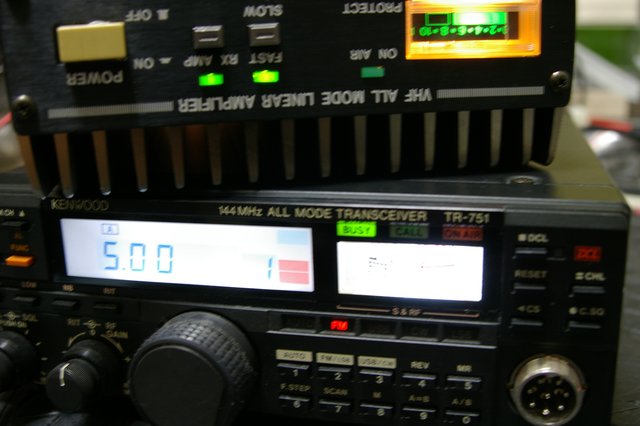

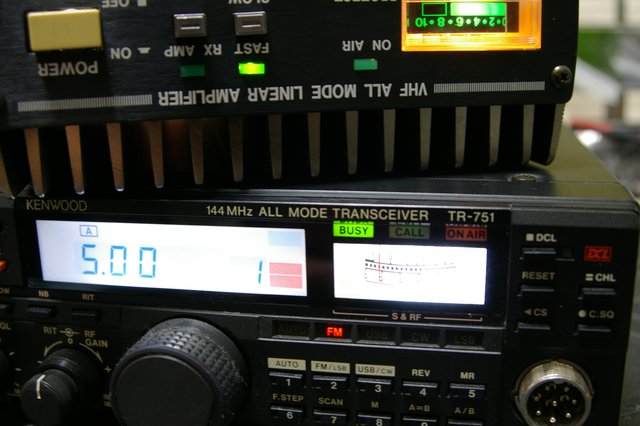

プリアンプOFFで。

TR-751で受信しました。

Sメータ2くらいを指示。

IMGP9622

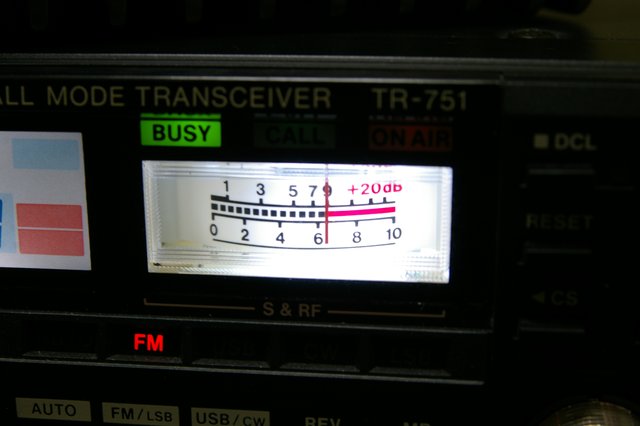

プリアンプONで。

Sメータ9まで振れました。

IMGP9623


IMGP9624

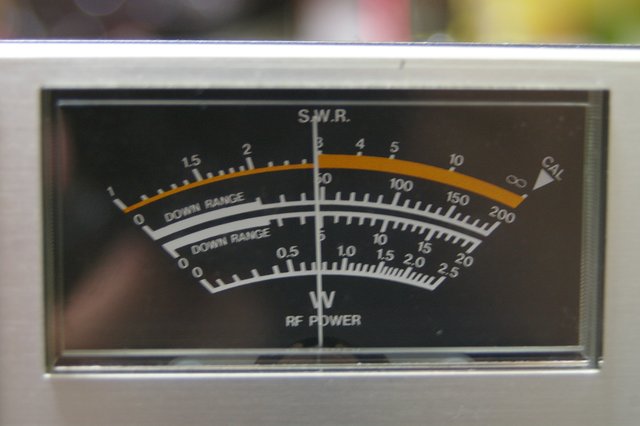

送信出力。

1Wの入力で10W

IMGP9614

10Wの入力で50Wです。


IMGP9618

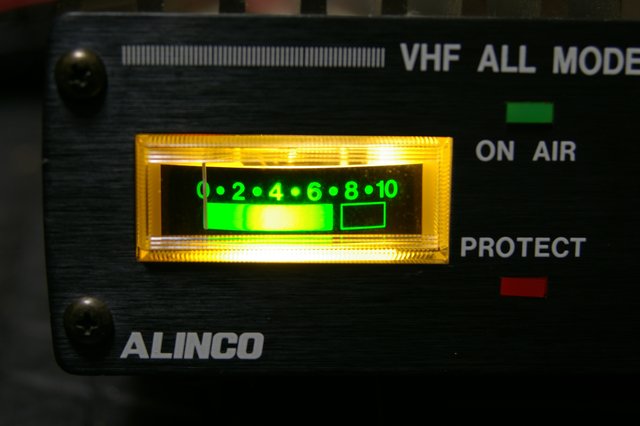

インジケータのメータ照明をLED化しました。


IMGP9626

オリジナルに近い電球色のLEDです。


IMGP9628

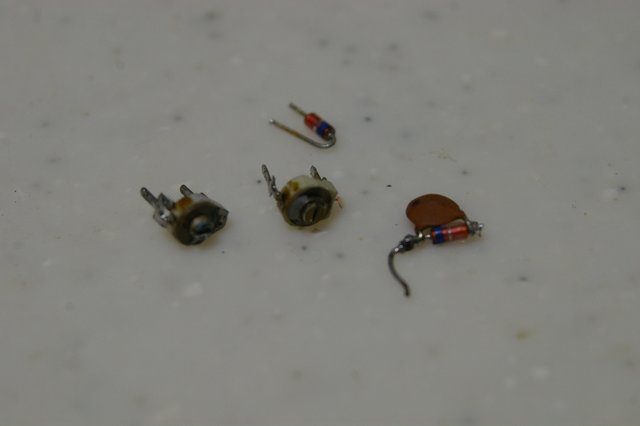

交換した部品です。


IMGP9630

受信プリアンプ付きのものは新製品の発売もなく、貴重品となりましたね。
