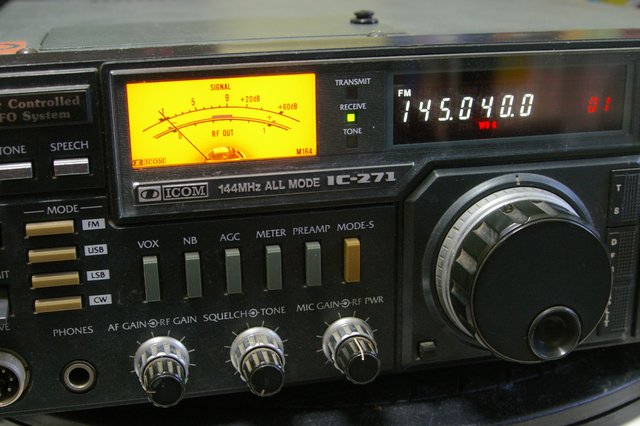

IC-271 パワーが出ないとのことでお預かりしました。

カバーを開けてみると、ホコリでいっぱいでした。

IMGP0008

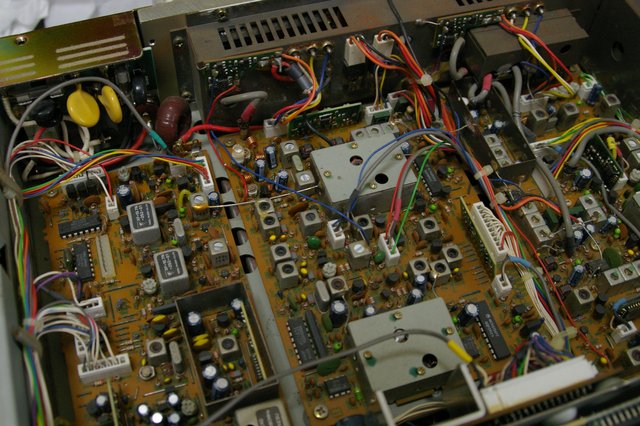

部品の隙間など、細かいところまで掃除しました。


IMGP0009

ファイナルICに、送信時などに規定の電圧が掛かっているか点検です。


IMGP0010

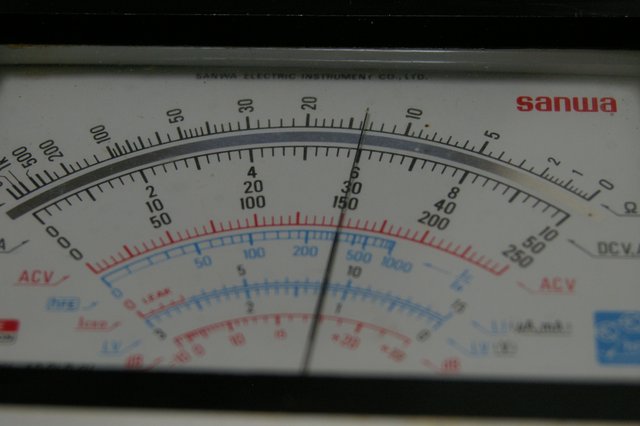

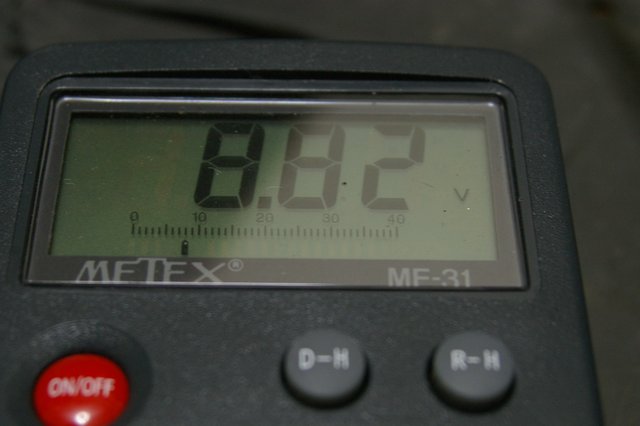

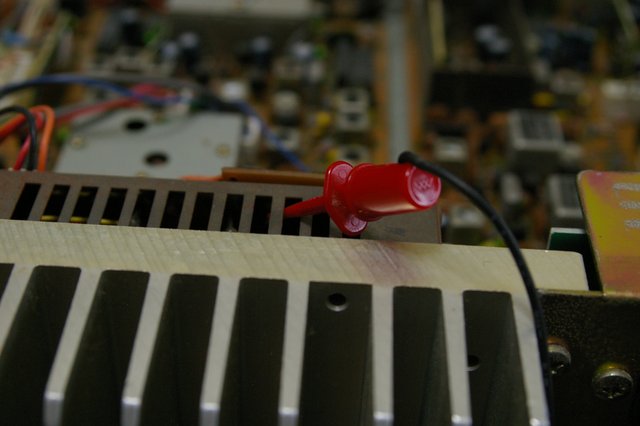

送信時の電圧を計ってみると。


IMGP0011

9Vの電圧が正常に掛かかります。


IMGP0012

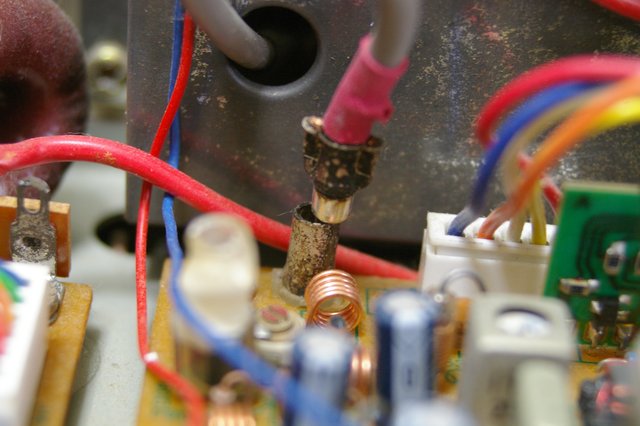

ファイナルの入力を外して、


IMGP0014

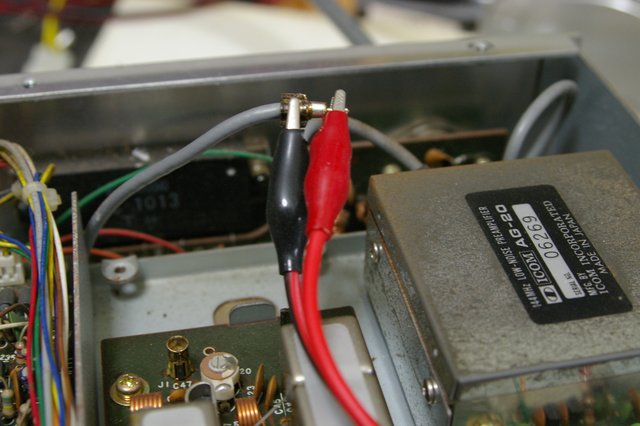

別の無線機から微弱なパワーを入れてみると、


IMGP0016

ファイナルからパワーが出て、高周波電力計にも反応があります。

よって、ファイナルの故障ではありません。

IMGP0013

Y・G・Rユニット取外し。


IMGP0093

プリドライブのトランジスタを点検します。


IMGP0091

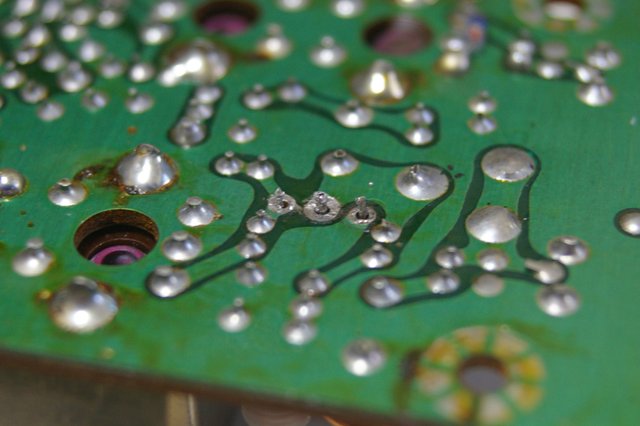

トランジスタの裏側です。

少しハンダクラックが見えます。

IMGP0094

古いハンダを吸い取りました。


IMGP0095

プリドライブのトランジスタ 2SC2053

半導体テスターでテストしたところ、hFeなど異常なしでした。

念の為交換します。

IMGP0096

サトー電気で注文し、2SC2053を取り寄せました。

交換後にパワーの復活はしませんでした。

この部品の不具合ではありませんね。

IMGP0097

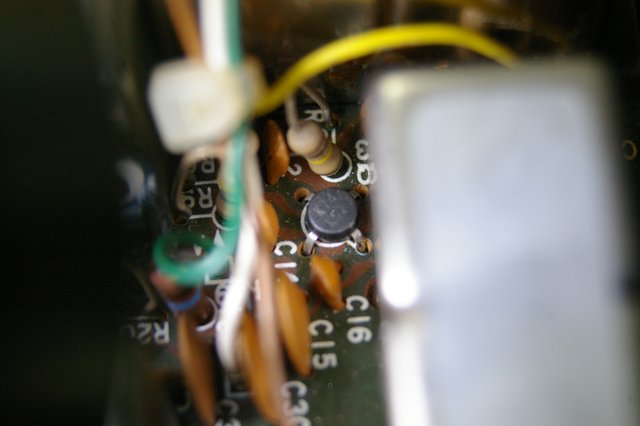

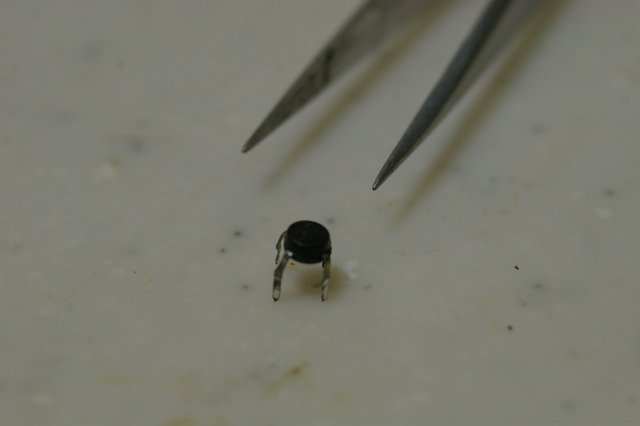

バッファ増幅FET 3SK74

点検します。

IMGP0099

こちらも取外して、半導体テスターでテストしましたが異常なしでした。

念の為交換します。

IMGP0100

インターネットショップにて注文し、取り寄せました。

こちらの部品を交換しても、パワーは復活しませんでした。

IMGP0101

調整コイル等、どこかに断線があるものと思います。

その他、電源部分の接触不良、受信時にノイズ有りなどの問題あり。

Y・G・Rユニット交換の必要もあり、オーナー様に相談したところ、修理はストップ返却することになりました。

IMGP0102
