TM733　430の受信感度が悪いとのことで、お預かりしました。

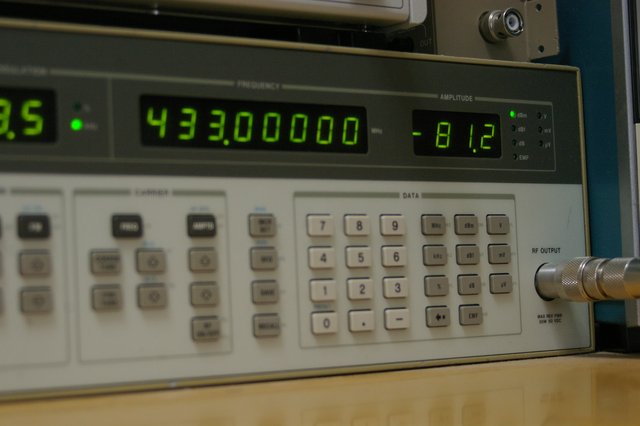

受信感度を調べてみると、確かに感度が悪いです。

ー81ｄBmほどでした。



Sメーターもほとんど振れません。

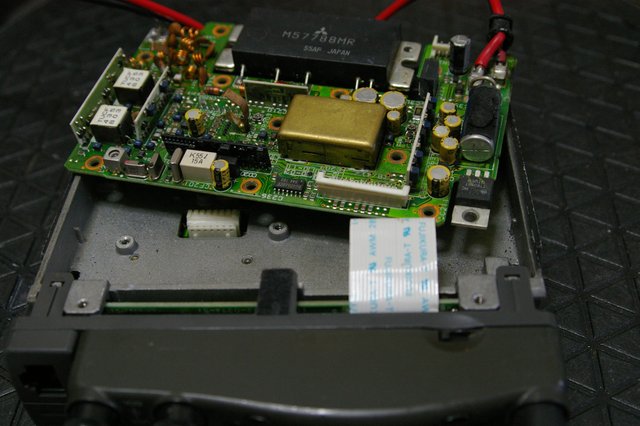

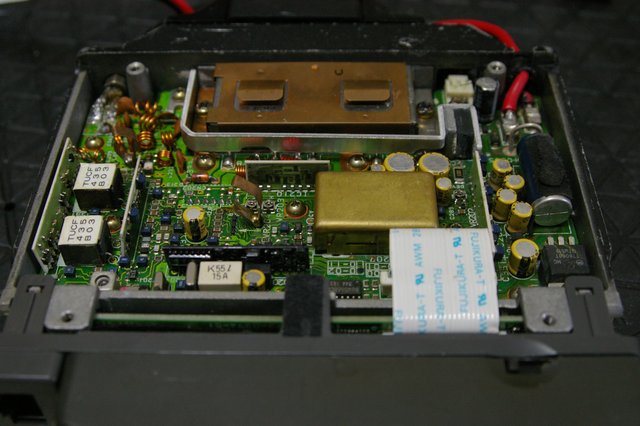

430Mhz側の基板を取外します。




アンテナケーブルの取り外しです。




145Mhzと430Mhzの基板同士をつなげる貫通ピンです。

ハンダを取らないと基板を分離できません。

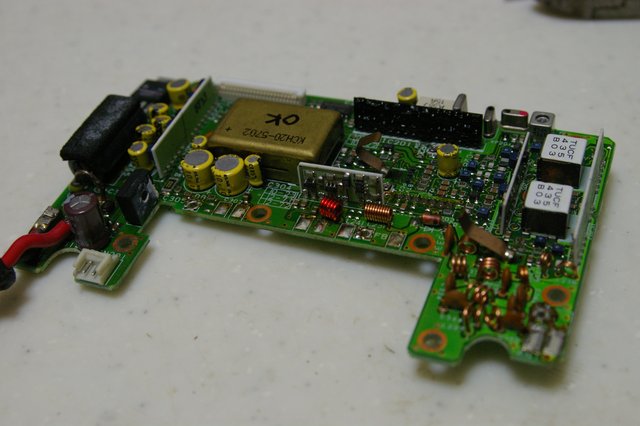

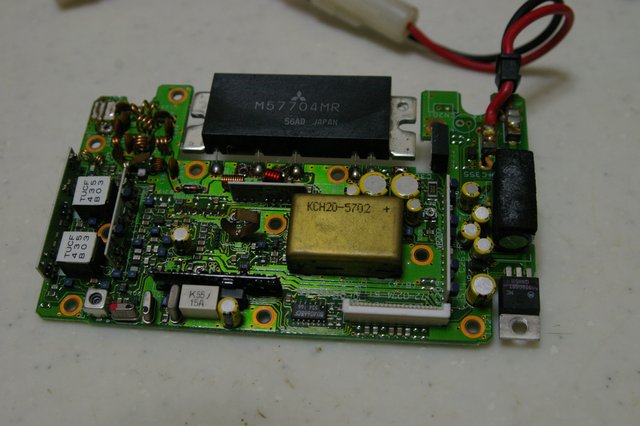

430Mhzの基板が外れました。




貫通ピンのところ、

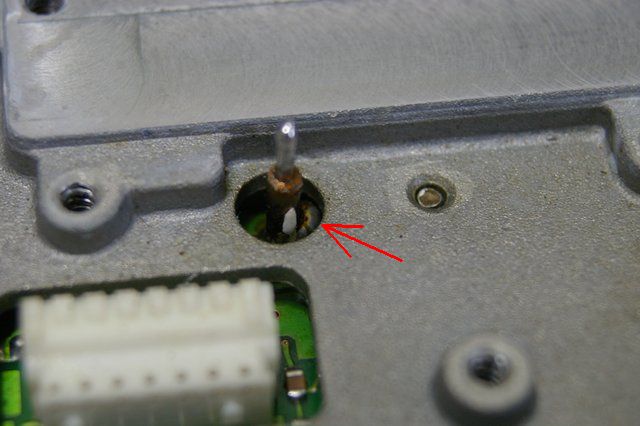

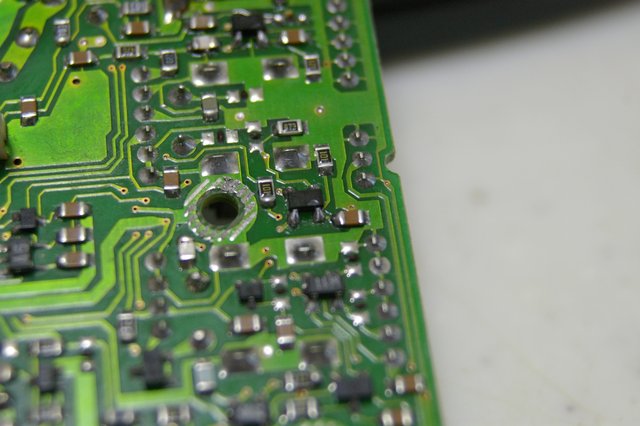

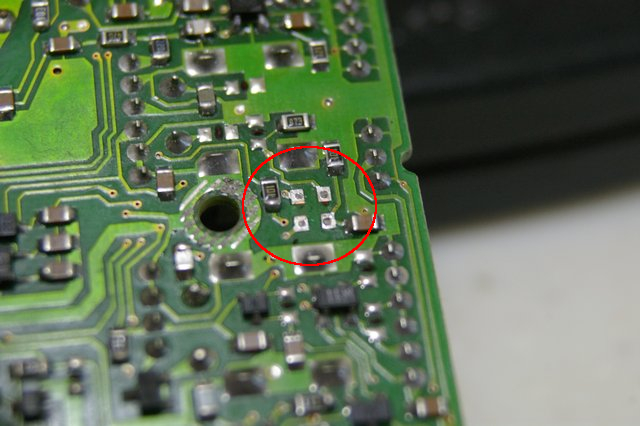

よく見ると、ダイカストのフレームにハンダが接触しています。

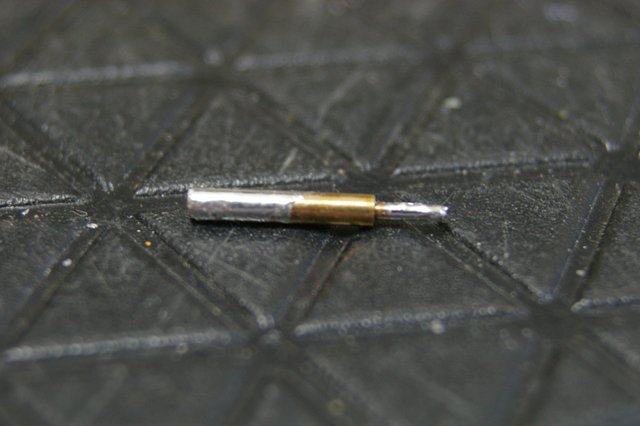

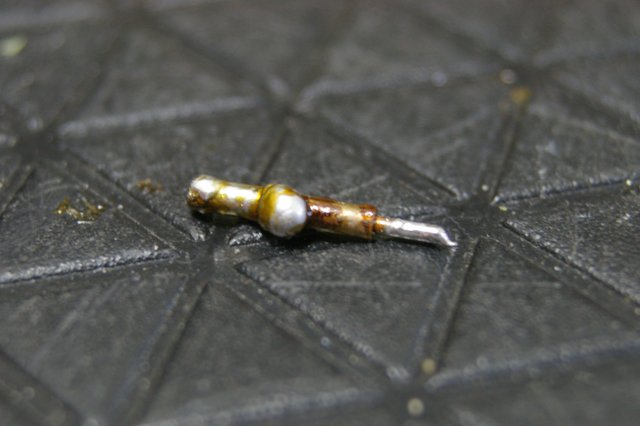

貫通ピンを外してみるとこのとおりでした。




ハンダを除去しました。




何回も修理したようで、苦労のあとが見えます。

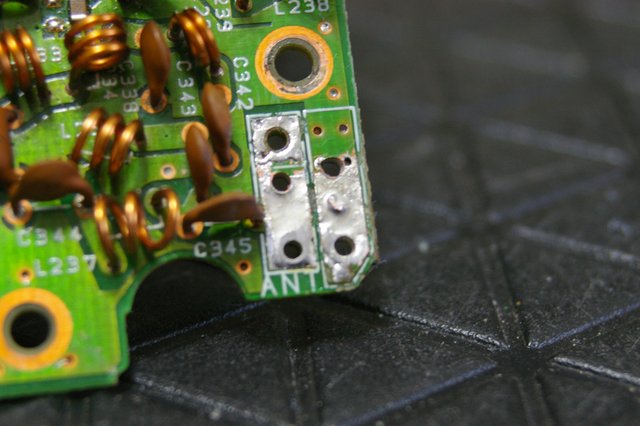

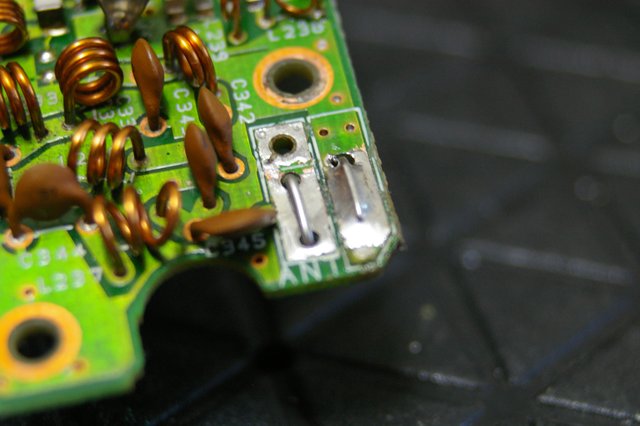

アンテナケーブル取り付け場所です。

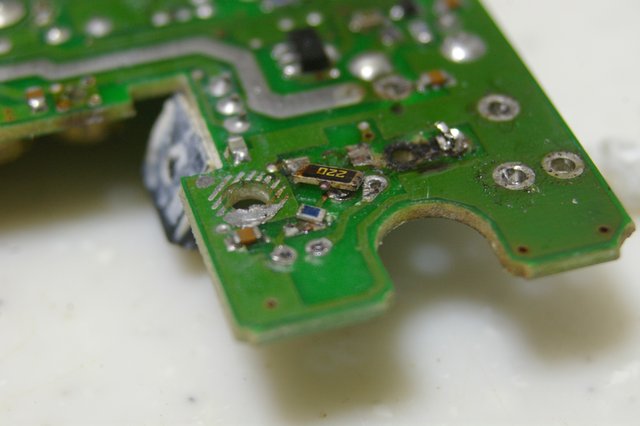

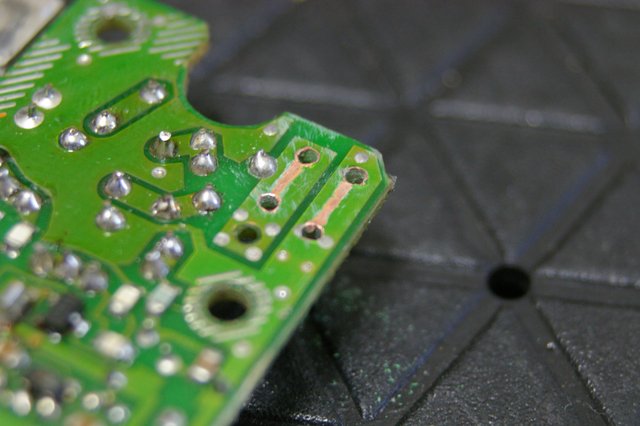

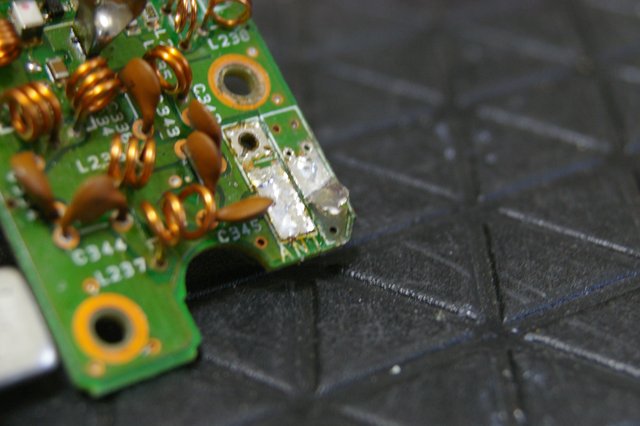

パターンが剥離しています。

取外しは２回くらいが限度でしょうね。



強化のためドリルで穴を開けます。




裏側はレジストを削りました。




スズメッキ線を通し、




両側をハンダ付けします。

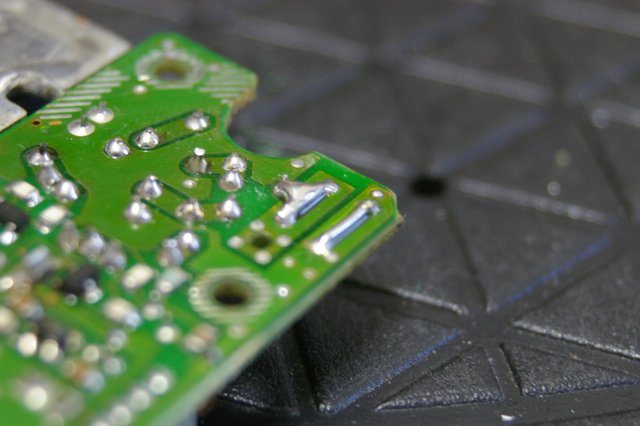

強化処理しました。

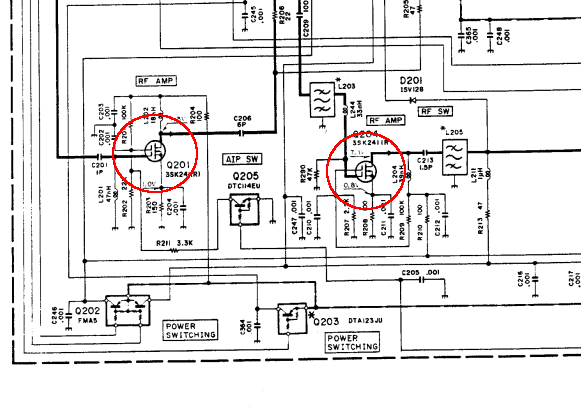

受信感度が悪いとのことで、RF AMP 　3SK241　２箇所を交換します。

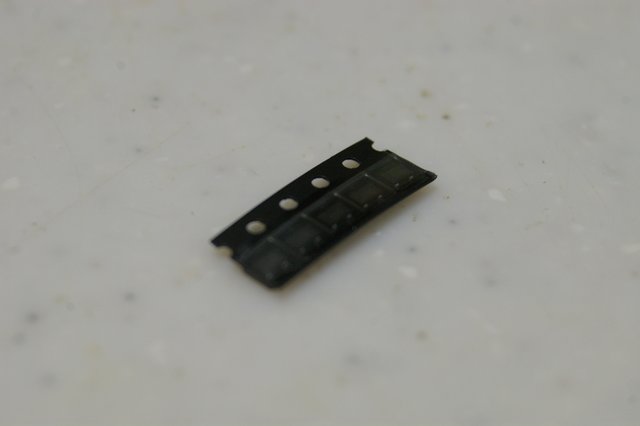

3SK241

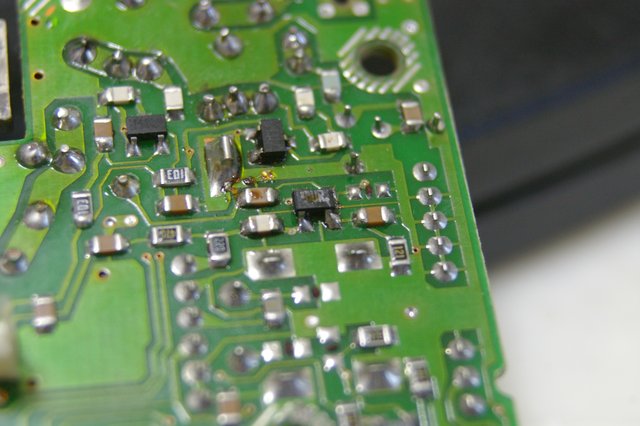

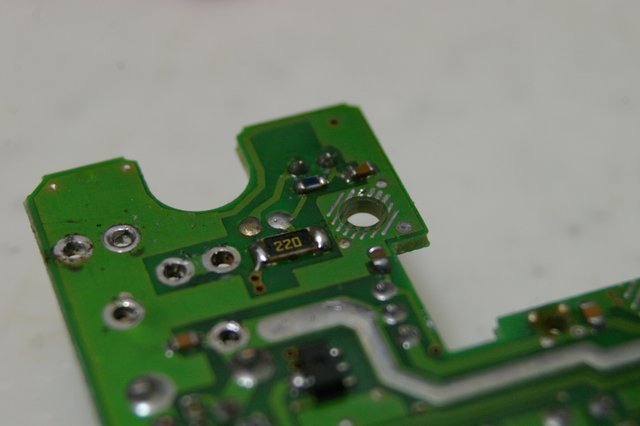

チップ部品は小さいですね。




取外し。




取り付けました。

これでどうかな。

ここで全部組み立てて、感度の回復を期待しましたが。。。　

残念！　　受信感度は回復しませんでした。

別の場所に原因があるようです。



再度、分解し直しですね。

オーナー様が10W機のジャンクを送ってくれました。

基板ごと移植したいと思います。

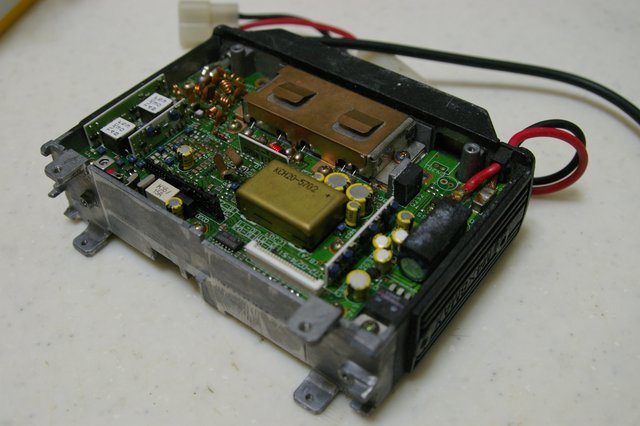

10Wの基板を外し。




ハイパワー機の基板を比較し、足りない部品を移植してゆきます。




冷却FAN周辺の部品を取外します。




交換する10W機にはFANが無いため、いろいろ移植します。　

電解コンデンサーも無いですね。

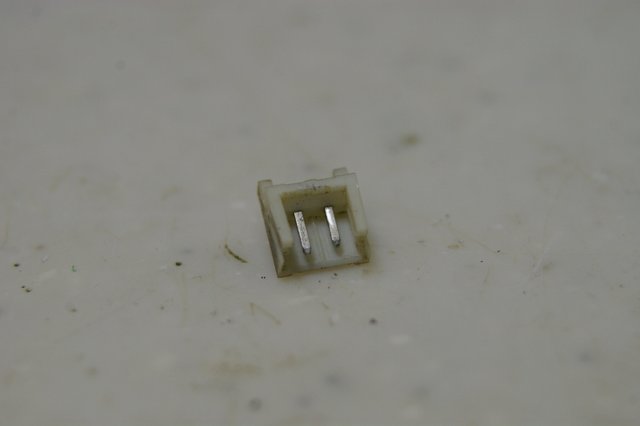

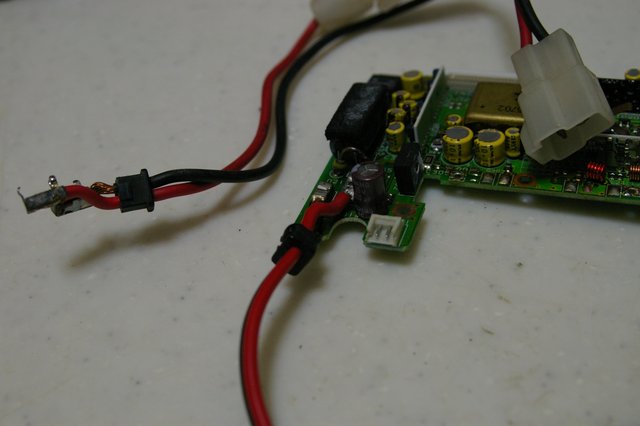

FANコネクタ取外し。

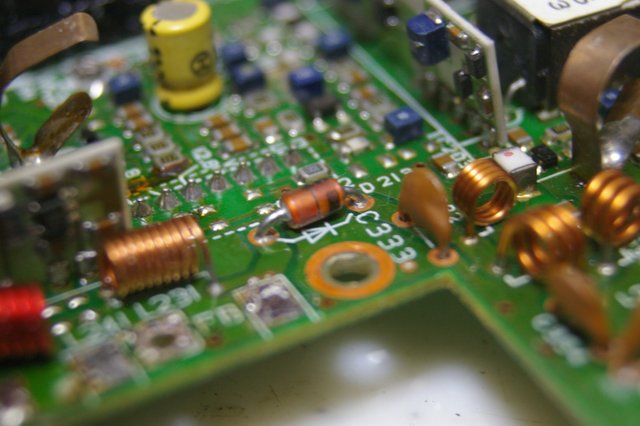

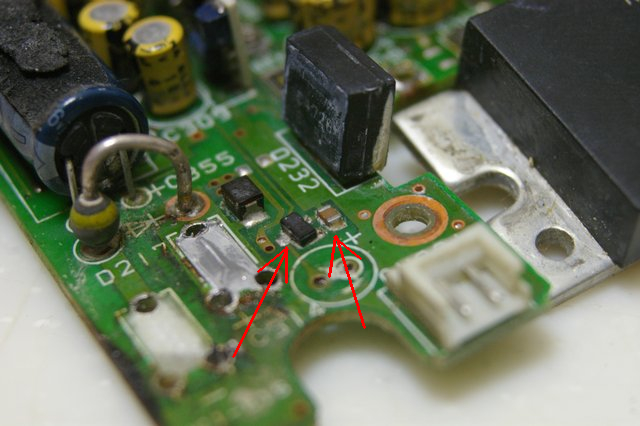

チップ部品を移植します。




裏側の抵抗など、２個の部品を移植します。

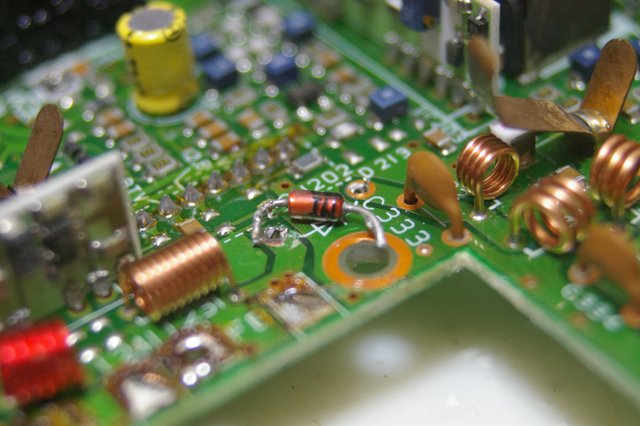

移植後の状態です。




電解コンデンサー取り付け。

FAN周りの部品全ての移植が完了しました。

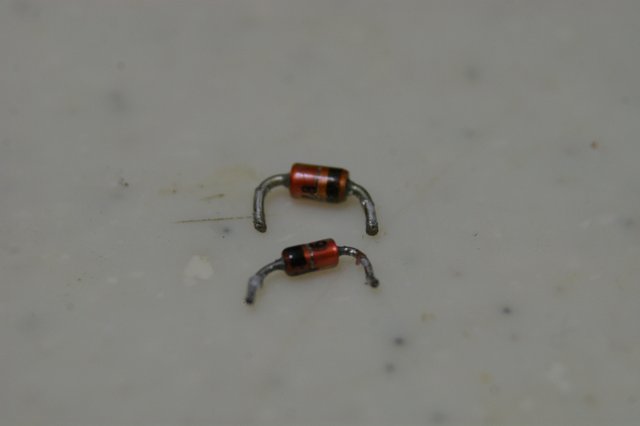

10W機のスイッチダイオードです。




ハイパワー機のダイオードと比較してみると、少し大きいのがわかります。

このような違いを見逃さないようにします。



ハイパワー機は耐圧が違います。

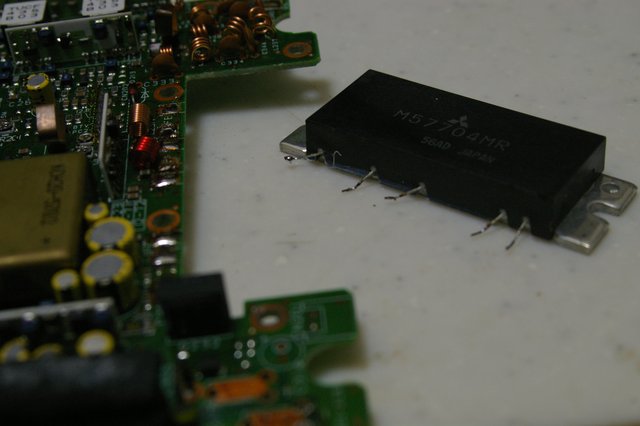

ファイナルモジュールの移植。

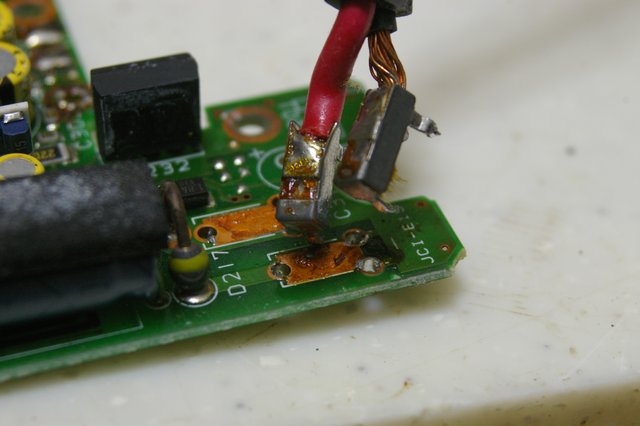

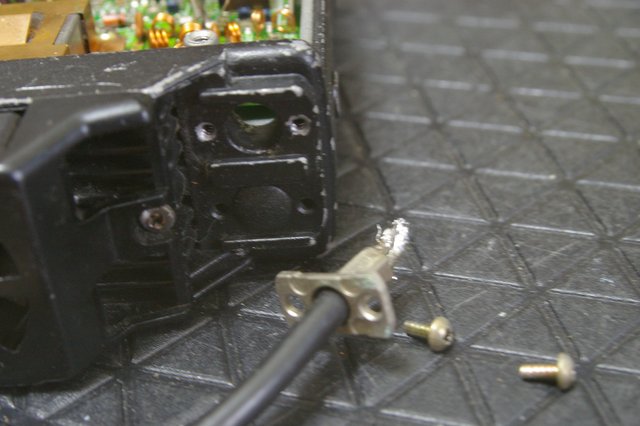

電源ケーブルの取外し。




好みのタイプに交換です。

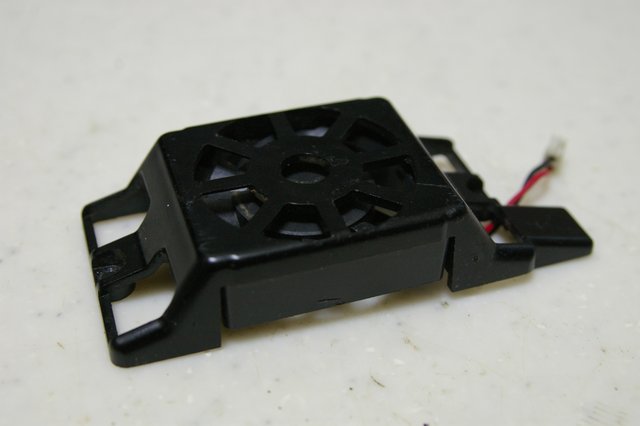

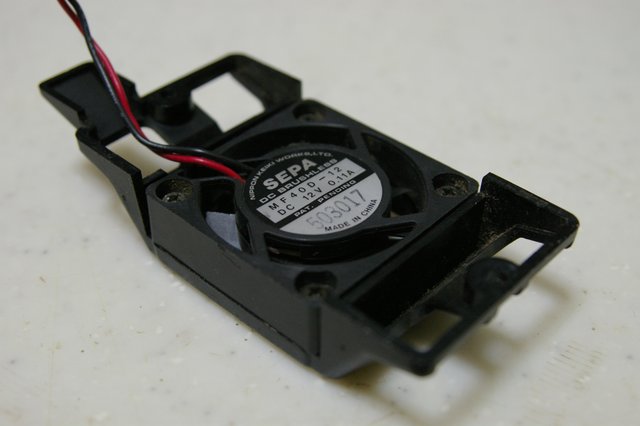

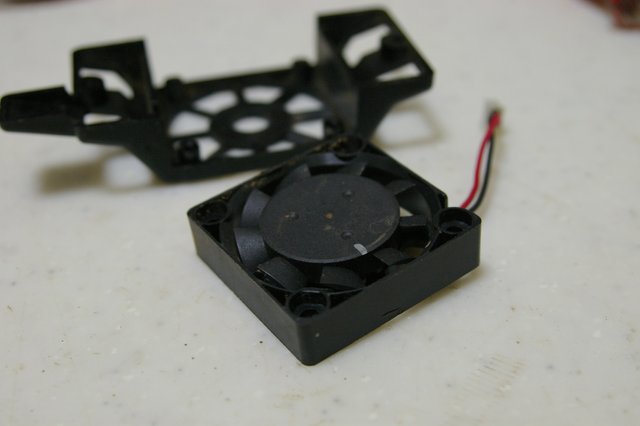

冷却FANが回りません　(ToT)　　なぜでしょう？

いろいろ原因を探しまわったところ、FANが物理的に固くて回らないのでした。



ガリガリいって回りません。

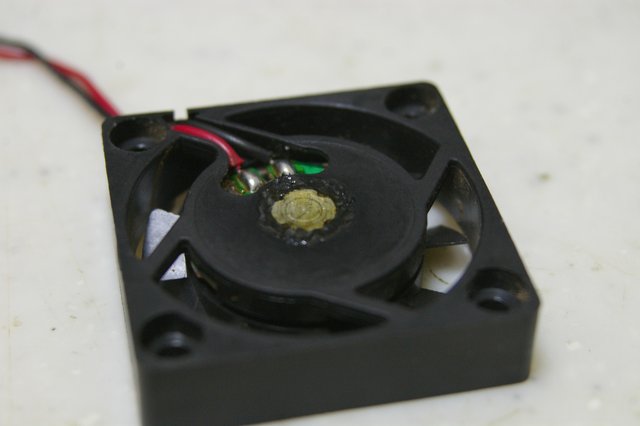

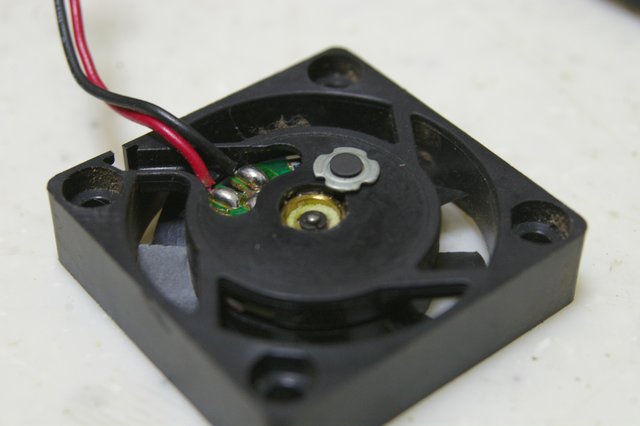

心棒を支えている止め板が緩くなったため、FANが永久磁石に密着して回らなくなったのでした。




止め板を固定したところ、FANが回るようになりました。

この症状は初めてです、ってこんな構造になってるとは、弱い構造だと思います。

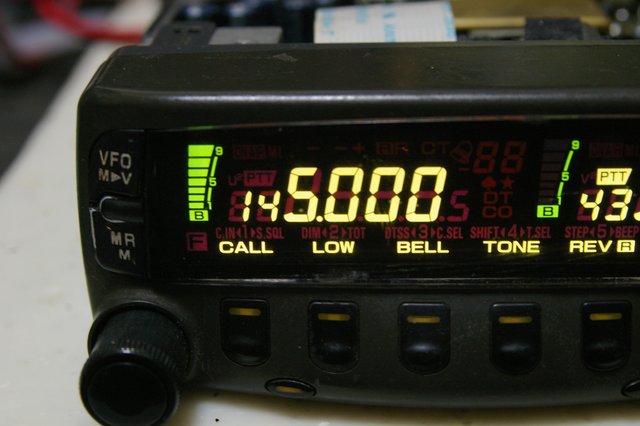

周波数調整。







FMデビエーション調整。

規定の4.3Khz

144Mhzが1/2しかなく、変調のかかりが小さかったと思います。

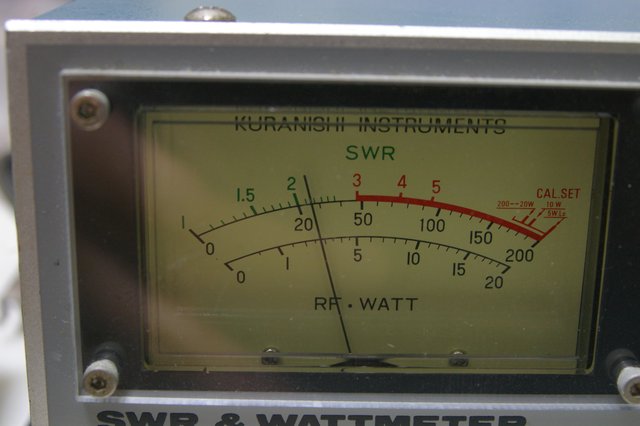

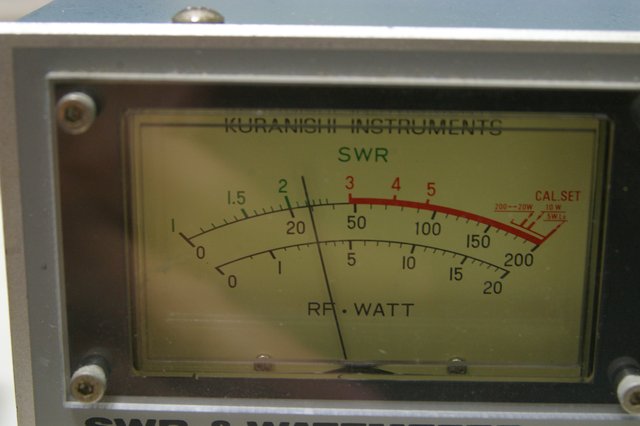

出力　

145Mhz　30W



430Mhz　25W




Sメーター調整。

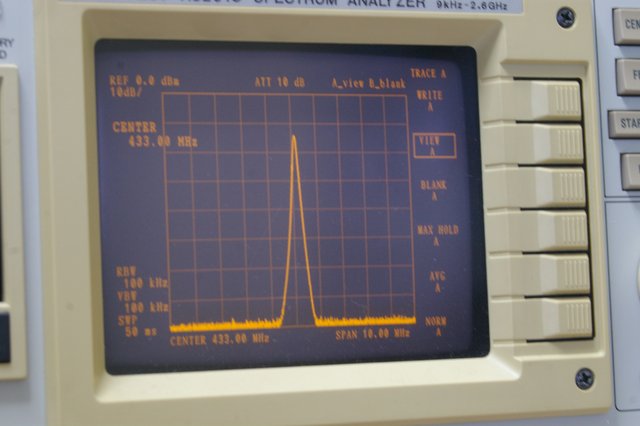

スプリアス良好。

145Mhz

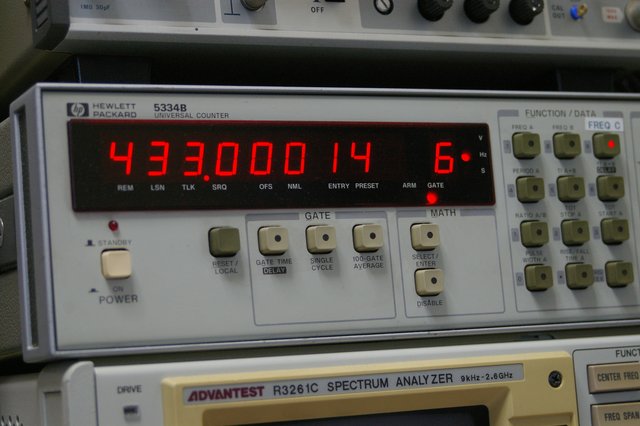

同　433Mhz




受信感度。

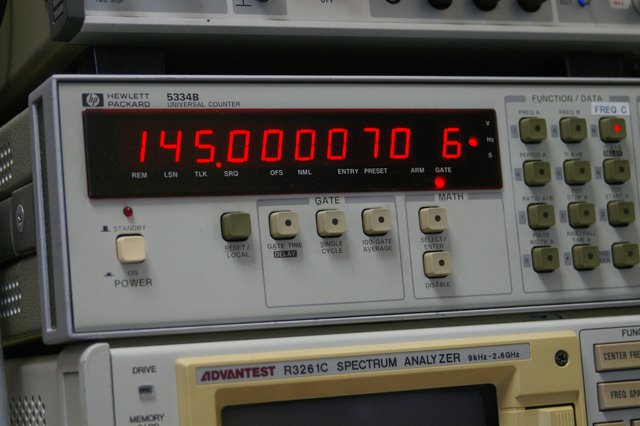

コイル再調整後　　−137.1ｄBm　（SINAD）



コイル再調整後　　−141.5ｄBm　（SINAD）

430Mhzの感度は回復しました。　　

たいへん良い感度ですね。



TMシリーズの中でも、733は特に分かりやすいレイアウトの無線機です。
