KENWOOD TR-751 ボリューム修理

TR-751・851の修理には必ずボリュームの故障があります。

この無線機は音が出ずに、ボリュームがぐらぐらしていました。

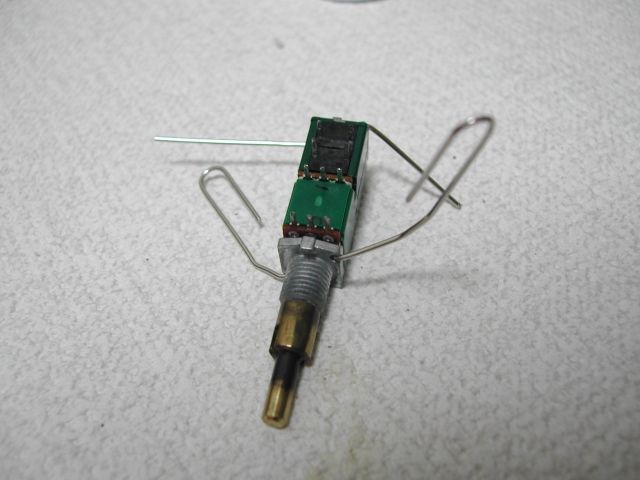

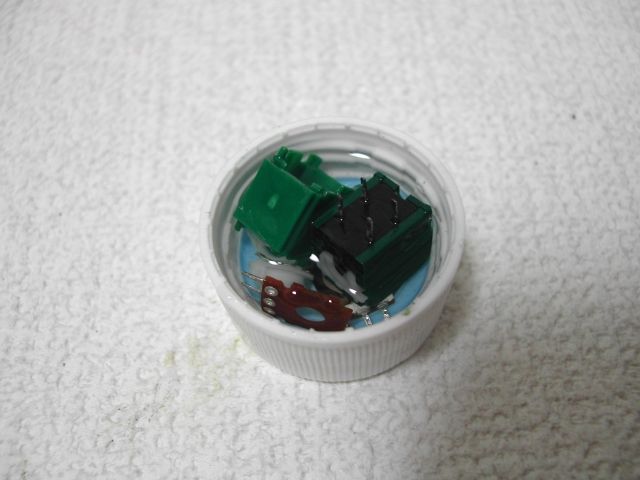

ボリュームは分解して、アルコール洗浄しました。

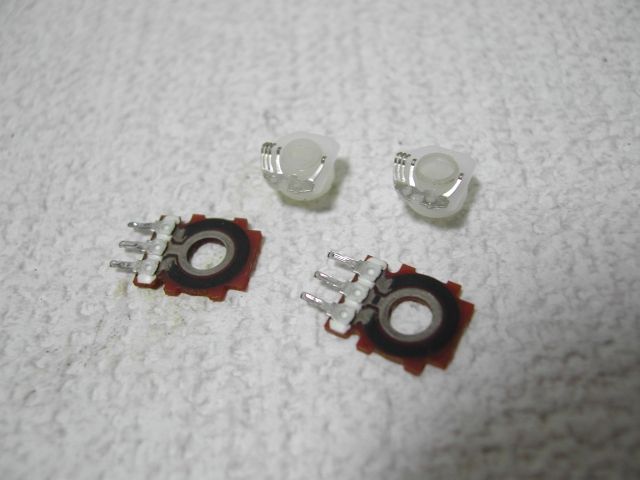

外れてしまった接点の金具を修復し、カーボン抵抗帯には接点復活剤をうすく塗布します。

抵抗帯はスケルチが50KΩ、ボリュームが10KΩです。

部品は入手困難で、代替品もピッタリ合うものはありません。


修復後の状態です、余分なクリップは切断します。

昆虫細工みたいですね。

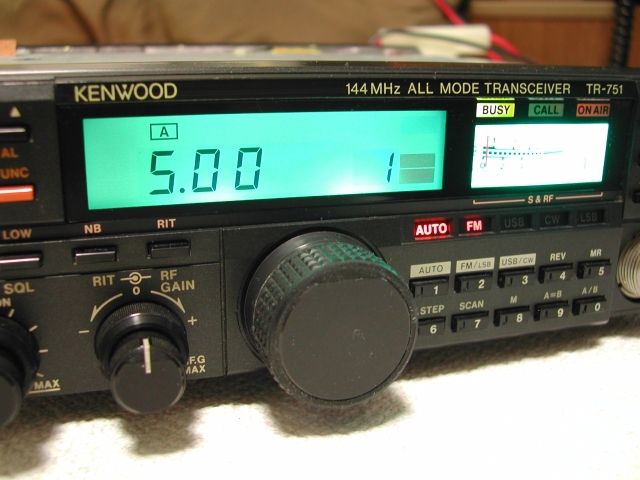

定番メニューの、バックライトをLED化しました。



健康状態のチェックです。

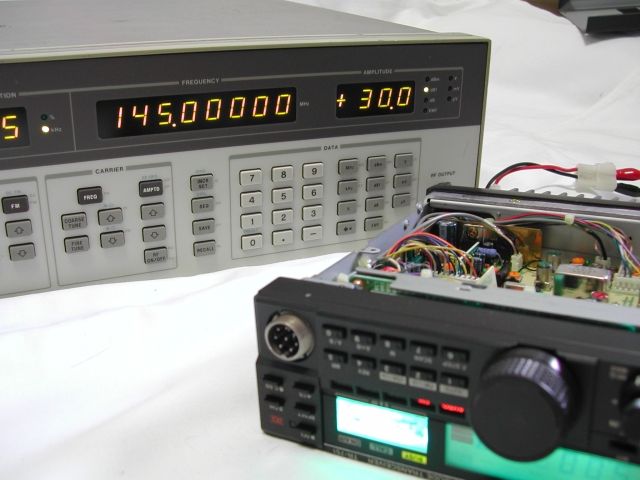

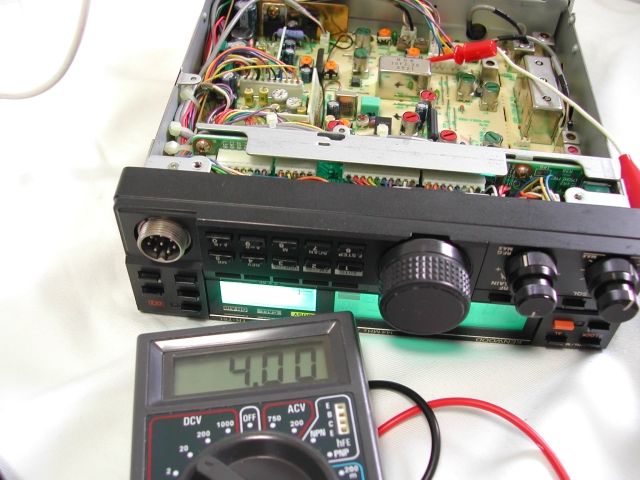

PLL電圧の調整。


Sメータフルスケールの調整。



TR-751は受信感度に定評があり、雑誌の記事にも実験結果が掲載され、優秀ぶりが紹介されました。

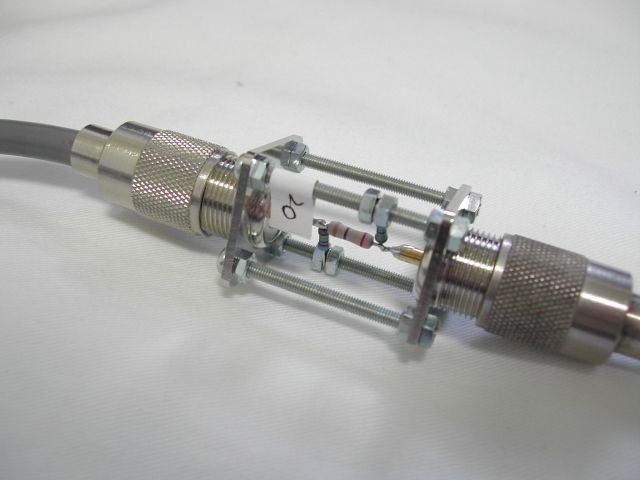

私の所持しているSSGの最小出力はー143.5dBmまでなので、最近自作した20dBのアッテネータで衰減させてみました。


なんと！20dBを通過、ぎりぎりですがスケルチ開です。

ぎりぎりでは変調が聞けるかどうかは別として、地獄耳なんてもんじゃありません。　

ー163.5dBm以上です、スゴイ感度ですね。

TR-751用には20dB以上のアッテネータを自作しなくてはいけません。　

ウワサは本当です、TR-751見つけたら即買いです。

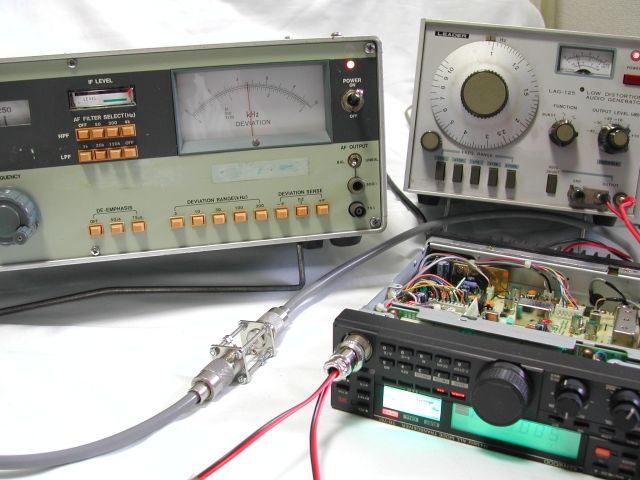

FMデビエーションの調整。

下のほうにズレていました、これでは変調が浅かったと思います。

規定どおりに調整しました、これで変調もバッチリです。

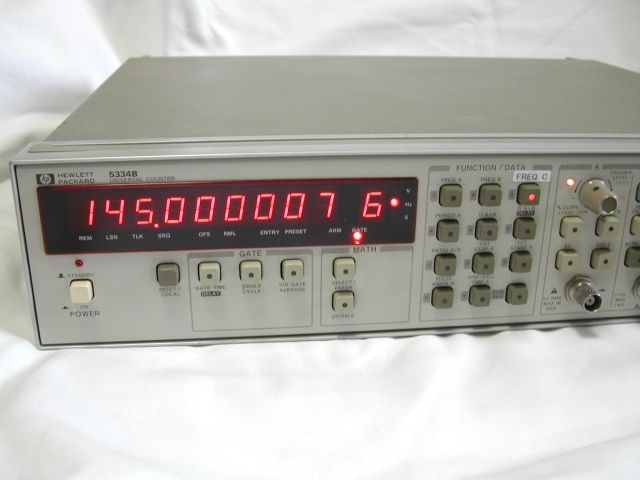

送信周波数の調整。

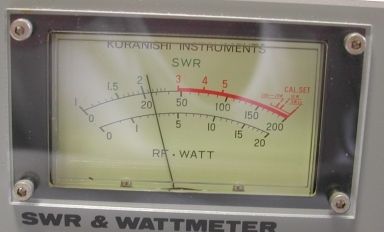

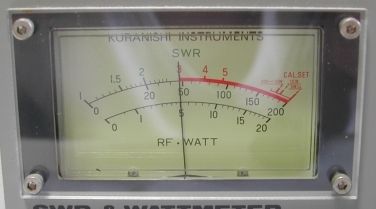

送信出力　Hi　２５W




修理完了です。
