KENWOOD TM-732　

バックライトが点かないとのことで、お預かりしました。

点検してみると、

・バックライトが時々点く
・送信・受信ができない
・音が出ない

送・受信ともに出来ないのは重症ですね（笑）。
電源の１８００μFのコンデンサーがパンクしていました、頭が割れて内蔵が飛び出しています。


パンクしたコンデンサーを交換しましたが、まだ送信・受信ができません。

操作パネルに電源は来ており、PTTを押すとRFが振れているし、周波数も変わります。
スケルチのBUSYもOK、しかし音は出ませんのでスピーカーがNGかと思いイヤホンでモニターしてみましたが音が聞こえません、オーディオICがNGかな。

電源ラインを追いかけていくと、本体の８VレギュレーターICに電圧が出ていません。
こういう場合はハンダ離れかパターン切れの可能性がありますが、調べても異常なしです。

レギュレーターICがNGなら、操作パネルも点きませんが何でかな？？

回路を追いかけていると、フューズのところで電圧がストップしてしていました。　コレだッ！！

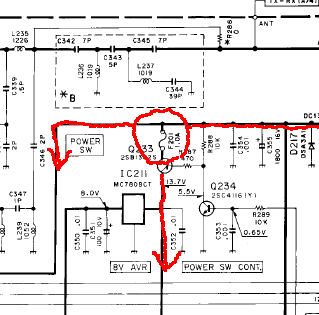

回路図では赤丸の部分ですが、電源は本体と操作パネルの２系統になってます。



操作パネルの電源はこのフューズを通らないので、パネルだけは点くのです。

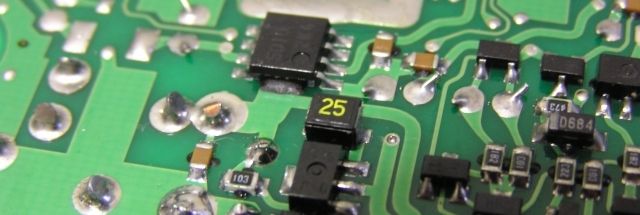

２５と記名のあるチップフューズがNGです。

バイパスしたところ、スピーカーからザー音が出ました。

無事に送信・受信が出来るようになりました。


操作パネルのバックライトが不安定ですが、コンデンサーが吹いていました。


耐圧が高いチップコンデンサーに交換しましたが、大きいため寝かして取り付けました。

照明が安定して点くようになりました。


要望があったバックライトをLED化しました。

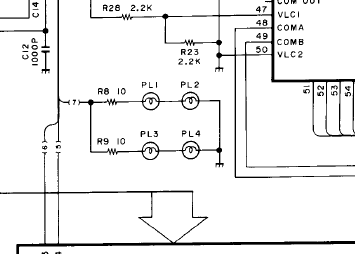

回路図のR8、R9をともに２７０Ωに交換。↓

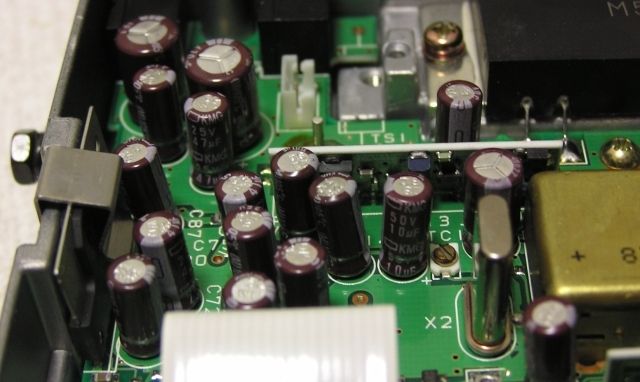

電解コンデンサーを１０５°C品にALL交換しました。


各部の調整。

バクアップ電池の電圧は3.22Vありましたので、交換しませんでした。

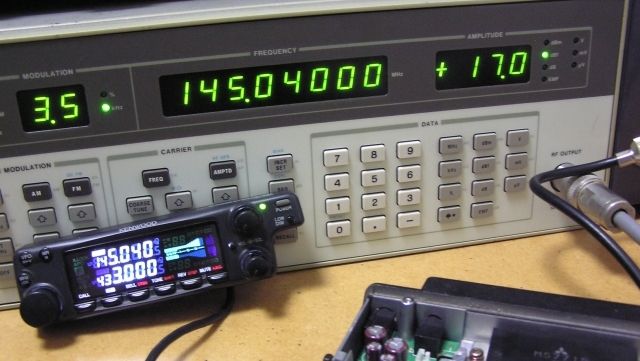

画像はSメーター、フルスケールの調整中です。

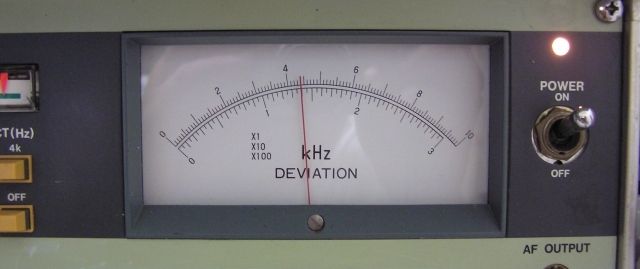

FMデビエーションの調整。

規定の4.8khz

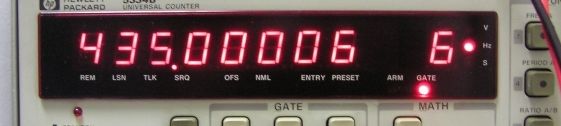

送信周波数の調整。



送信出力の調整

２m、４３０とも　
HI１０W　
MID１W
LO 0.5W

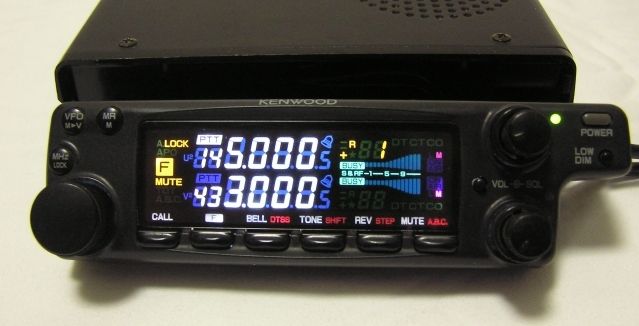

リニューアルした通信兵TM-732です。

オーナー様のもとで、元気に活躍してください。


TM-7××系はLED化するとキレイになりますね。

私も欲しいです。
