アンテン　GPC-13DC　

PRE-LINEAR AMP CONTROLLER　以前修理したものの再修理です。

一瞬電源が入ってダメになったとのことで、お預かりしました。

他の機器と組み合わせて使うものは、当該機器がOKでも、他の機器がNGの場合がございます。
今回は、その他の機器とともに送付していただきました。

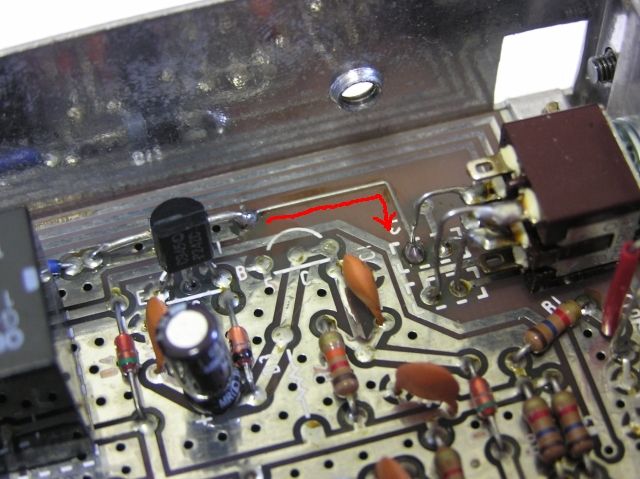

調べてみるとパターンが焼き切れておりましたので、ダメになった部分を除去して修復しました。
過大な電力が掛かったものと思われます。　→のとおり。

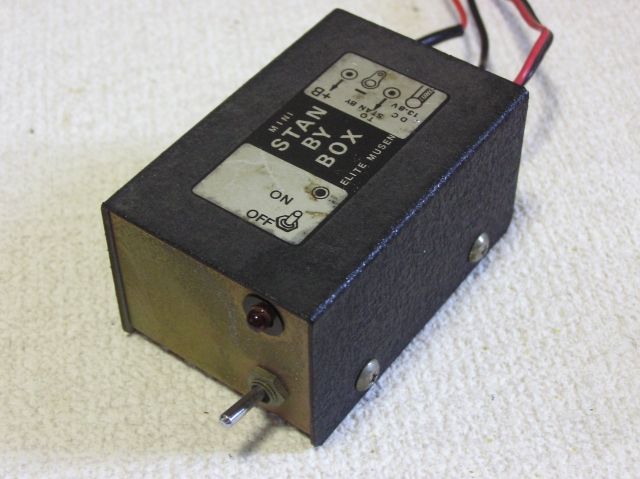

プリアンプに使うスタンバイボックスです。

プリアンプに接続しても動作しないとのことです

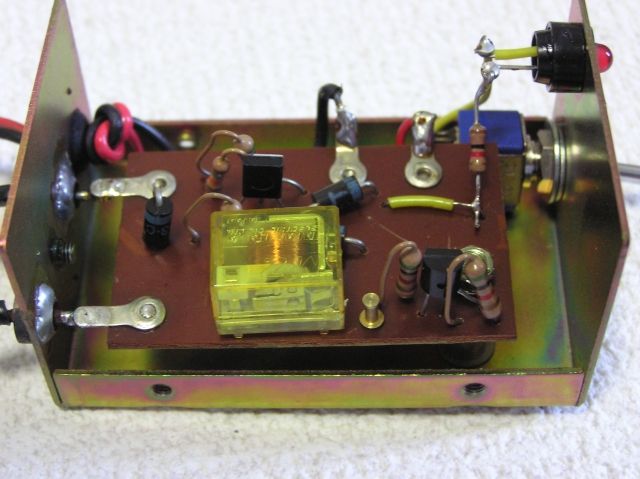

回路を追いかけてみると、リレーのところで電圧がストップしています。

リレーがリレーしていません。

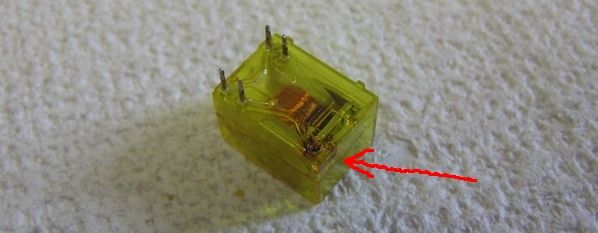

外してみると、端子が真っ黒に焼き切れております。

過大な電力が掛かったものと思います。


このリレー、すぐには入手出来ません。流通しているのでしょうか？

回路は単純なので、汎用品のリレーを加工して取り付けることも出来ますが、部分的には９割生きているので修理しました。

端子を新たに作成しました。


無事に直り、プリアンプも動作するようになりました。



これでまた不具合があった場合、安定化電源と無線機も確認させてください。
