KENWOOD TM-732　

エンコーダー不良のためお預かりしました。

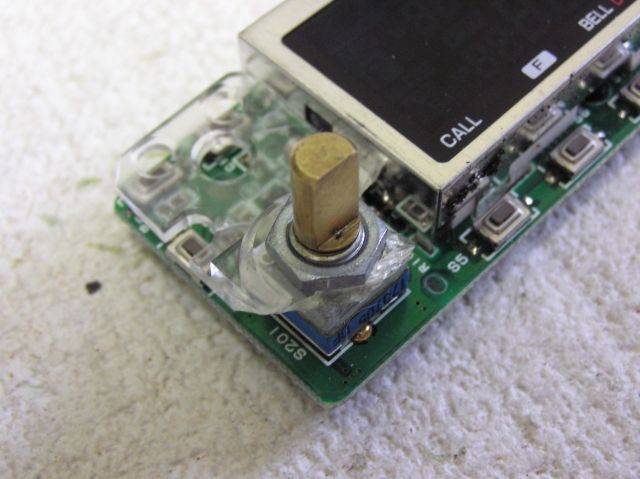

周波数が変わらないとのことですが、エンコーダー部分周りがダメージを受けて破損しております。

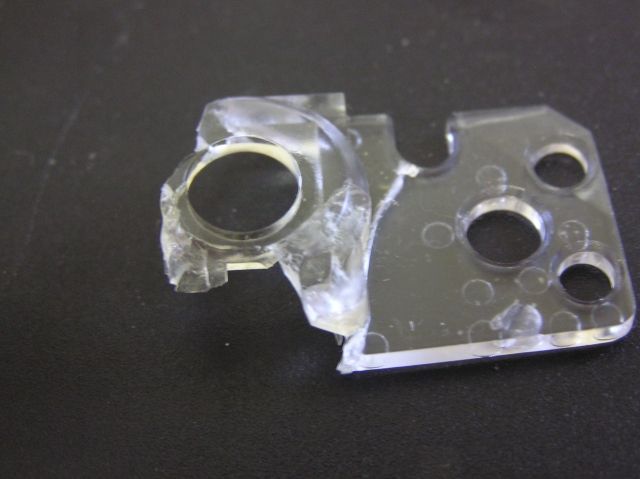

アクリル板も破損しています。


割れています。

これでは周波数が変わらないわけです。

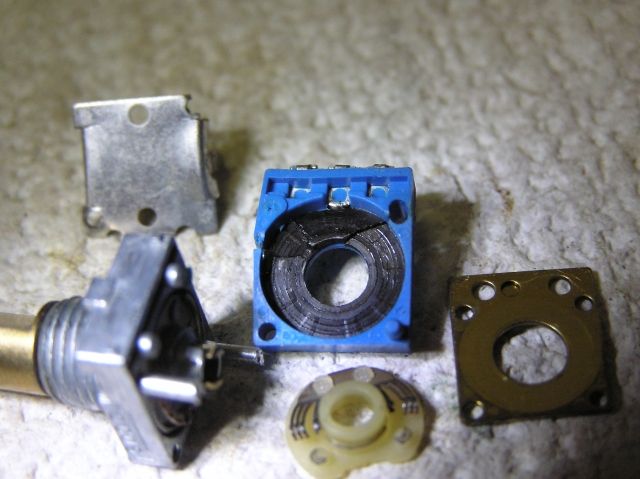

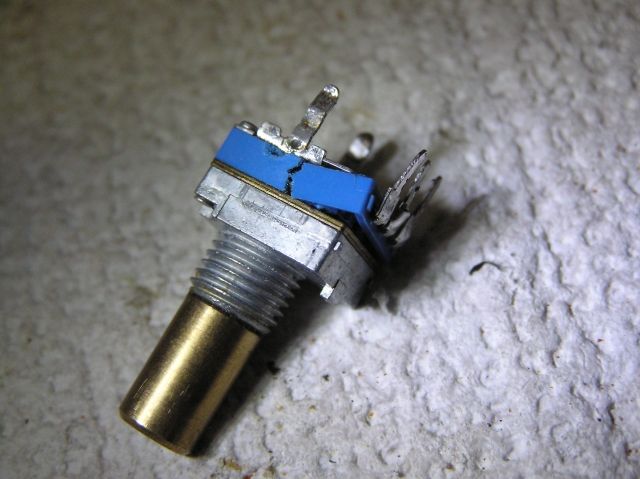

分解してみると、カーボン部分が完全に割れています。

電気的に分断されており、これはもう再生不能、交換しかありません。

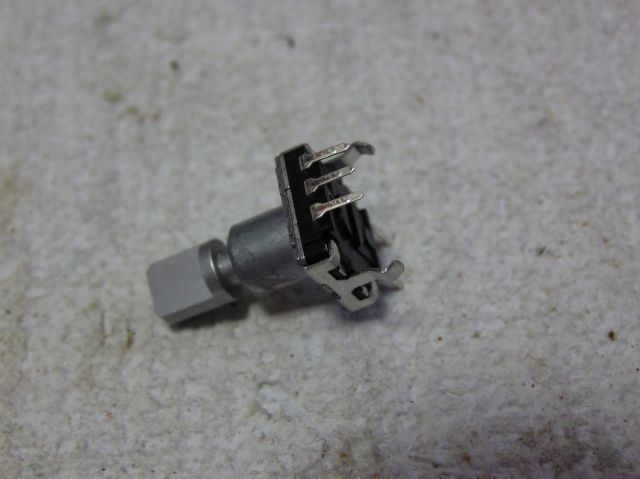

使えるものはないかと思い、このような代替エンコーダーを使ってみました。

パルスが発生する端子が違うため、テスターで同じようになるよう調べてから付けてみましたが、周波数は変わりませんでした。
基板側もピンセットで短略させてパルスしてみましたが、周波数の変化なしでした。

こうなるとCPUのカウント部分がNGの可能性もあります。壊れたエンコーダーがショートして逝ってしまったかなあ。

保留中です。
