TM-732

Sメーターが振れるとのことで、お預かりしました。

430Mhzで送信すると、144MhzのSメーターが振れてしまいます。

イメージ 1

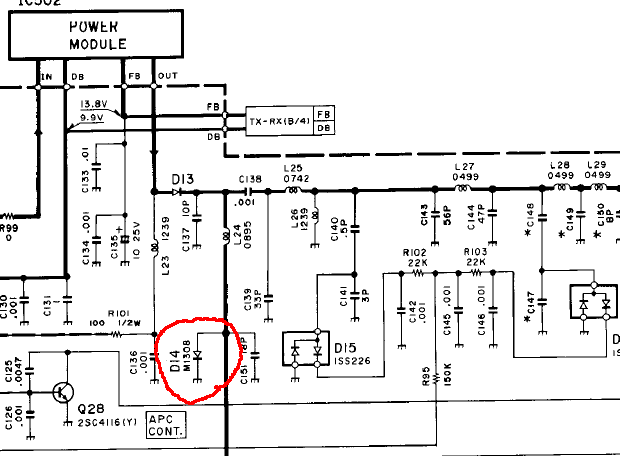

アンテナ切り替えのダイオードが不良の可能性があります。

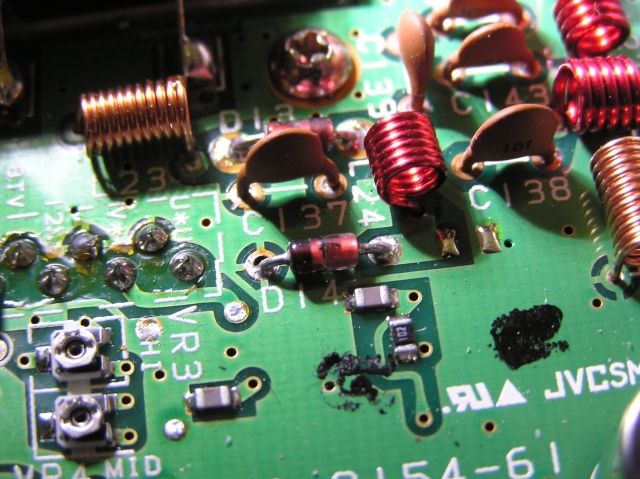

画像中央のD14という部品です。

イメージ 2

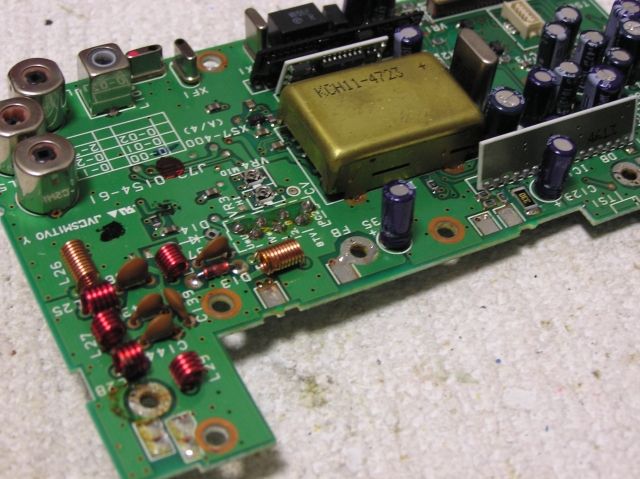

基板の取り外し。


イメージ 3

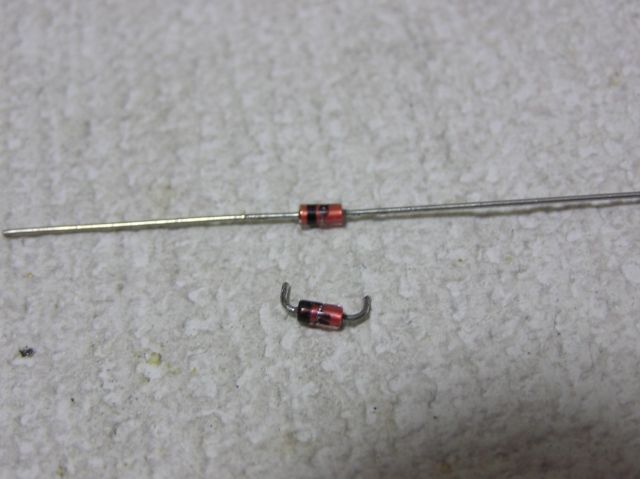

普通のダイオードではありません、「PINダイオード」です。

単なる「P」「N」接続ではなく「P」「N」のあいだに「I」層があるためPINダイオードといいます。

動作については割愛ですが、スイッチになったり、アッテネータになったりします。

イメージ 4

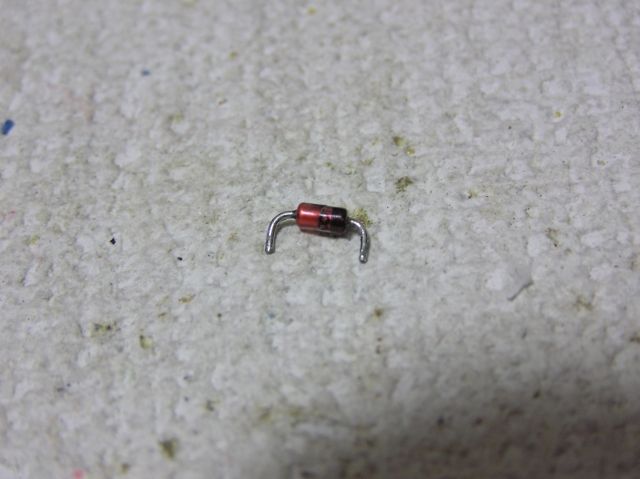

サトー電気から、注文したPINダイオードが届きました。

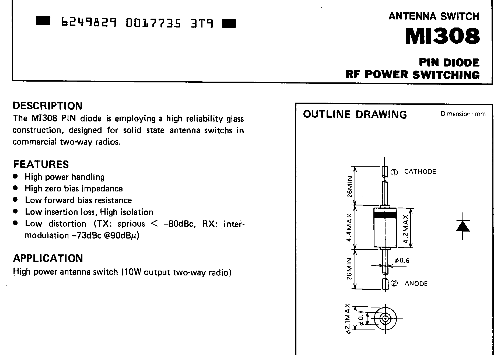

MI308


イメージ 7

イメージ 5

アンテナから飛び込んできた高周波信号は、このPINダイオードを通してアースに落ちるのです。



イメージ 8


イメージ 6

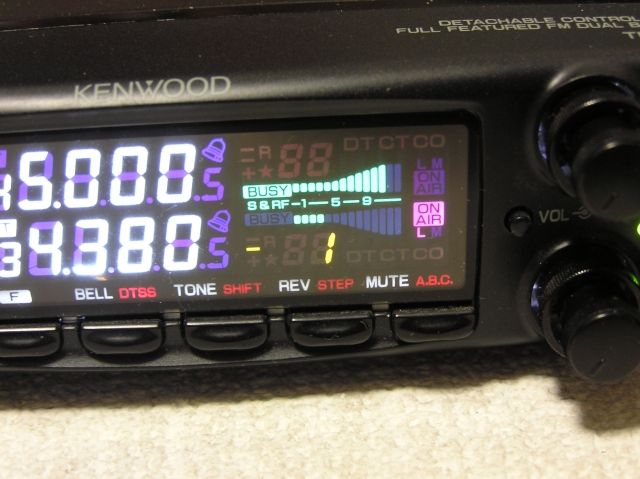

振れていた144MhzのSメータは、振れなくなりました。


イメージ 9
