TR-851
・エンコーダ飛び
・パネル照明のLED化
のため、お預かりしました。
この無線機はボリュームのガリなど、異常はありませんでした。

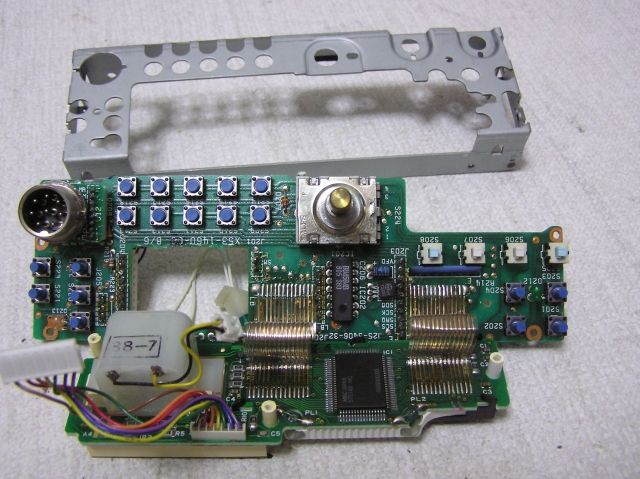

エンコーダ飛びのため、ユニットを取り外します。

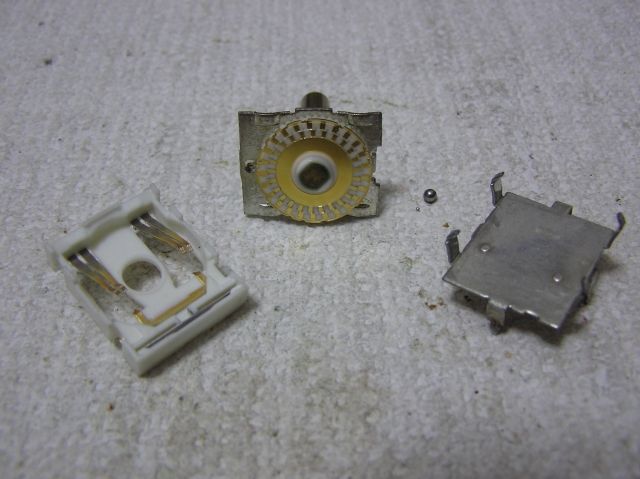

エンコーダユニット分解・洗浄・接点復活剤塗布しました。
汚れはそれほどでもないため、これが原因で周波数が飛ぶことはないと思います。
乾燥した電解コンデンサーを交換しました。

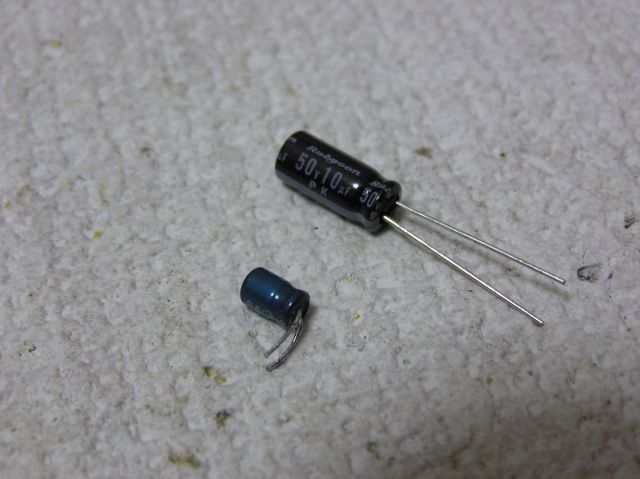

少し大きいけれど、交換用のコンデンサー10μFです。

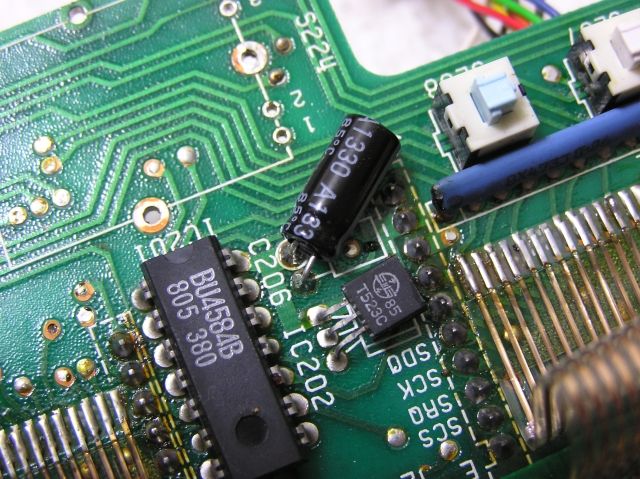

狭いスペースに、斜めに取り付けました。
IC202 PST523C（システムリセットIC）のパスコンです。
エンコーダ飛びを完全に解消するには、IC201 BU4584B（シュミットトリガインバータIC）が関係していますが、エンコーダとあわせて交換する必要があるでしょう。

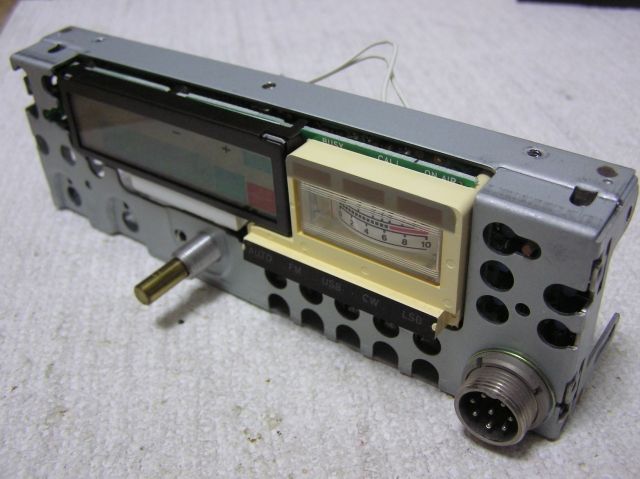

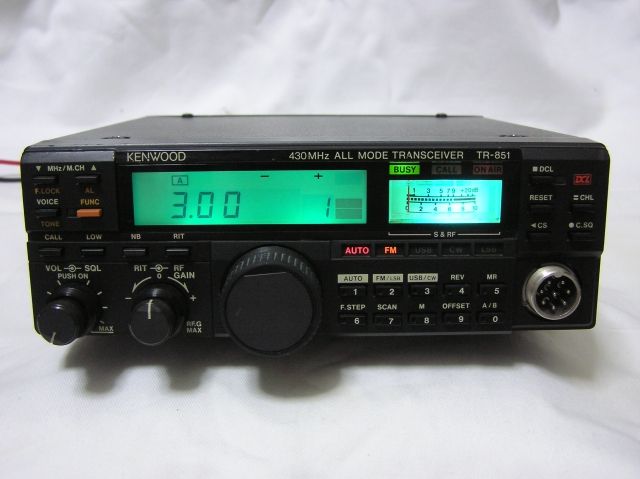

パネル照明のLED化が終わりました。
Sメータフルスケールの調整中です。
FMデビエーションの調整。
AGから変調用信号 １Khz 28mV を出力します。

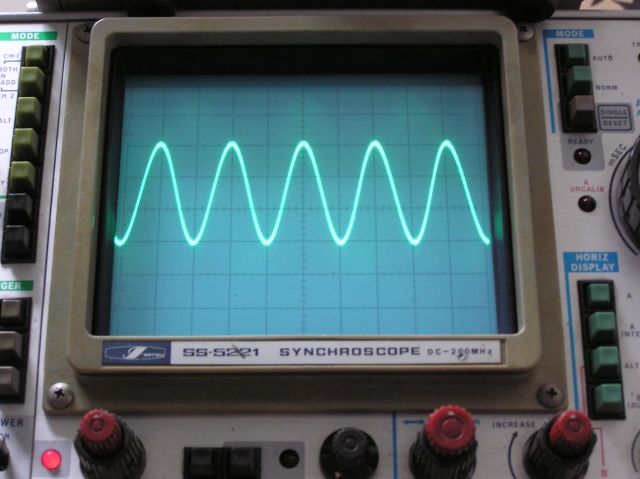

信号の確認。
マイク端子から変調用信号を入力し、無線機を送信状態にして直線検波器にかけます。
上にあるのは周波数カウンタです。

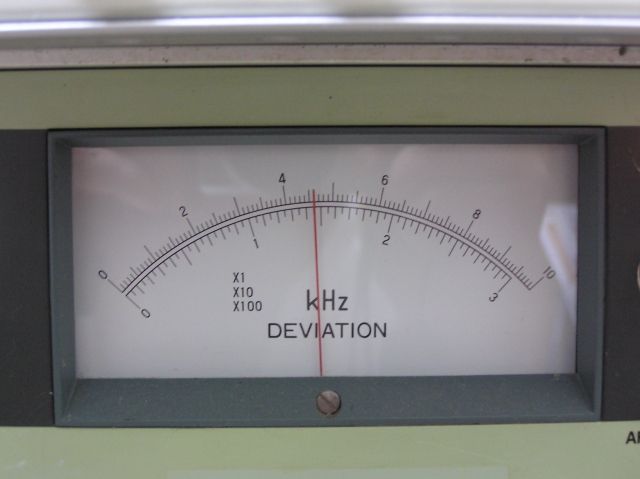

規定の 4.6Khz に調整しました。

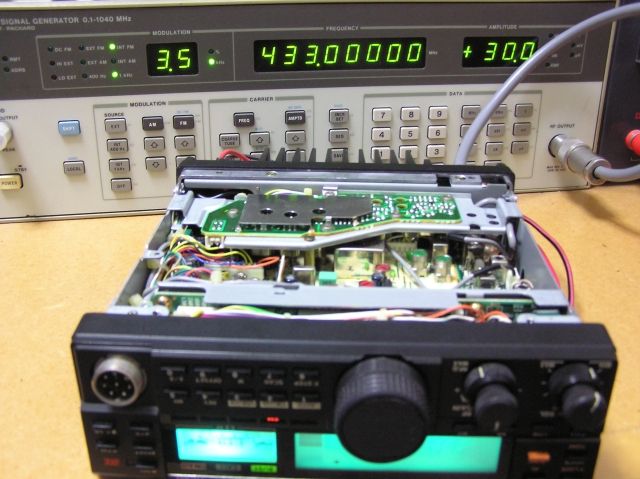

受信感度の測定。
20dBのアッテネータにて、ー152.8dBm （20dB S/N）
オーナー様、地獄耳ですよ！この無線機はアタリです。
過去には一度だけありましたが、久々に150dBm超えに出会えました。
30年前に優秀な受信感度を与えたKENWOOD、MADE IN JAPANを誇りに思います。

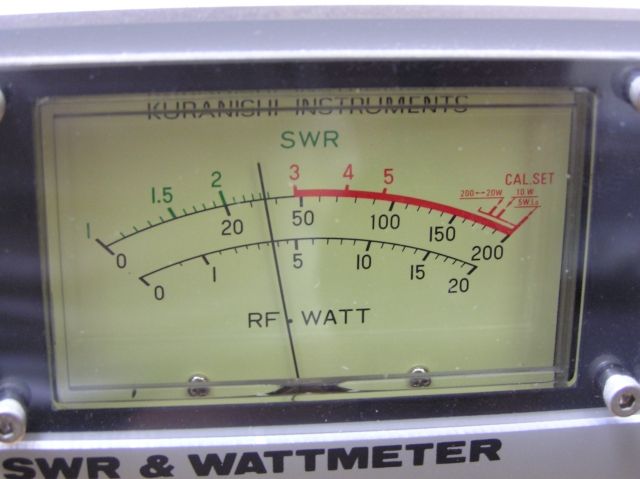

送信出力の調整。
HI 35W
LO ５W
に調整しました。
エンコーダの分解掃除だけですが、飛びもだいぶ解消されました。
