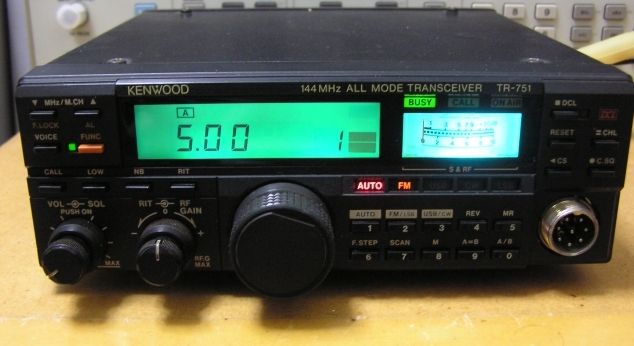

JHGが大好きなTR-751。
Sメータの不具合とのことで、お預かりしました。
送信もパワーが上下して不安定とのことです。

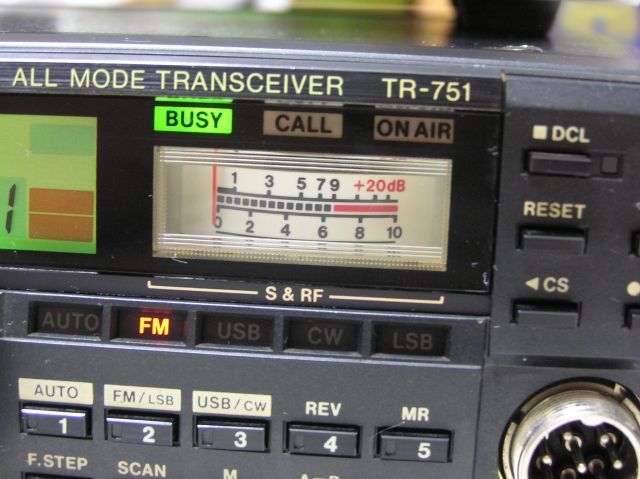

Sメータが小刻みに振れています。
TR-751の内部には余裕があり、大きくてしっかりした部品が使われています。

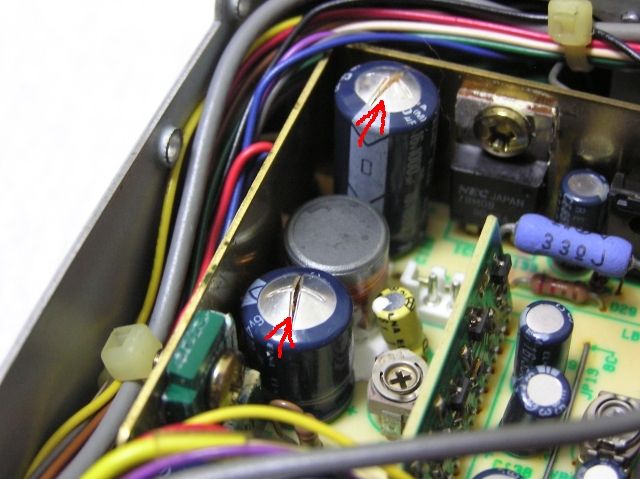

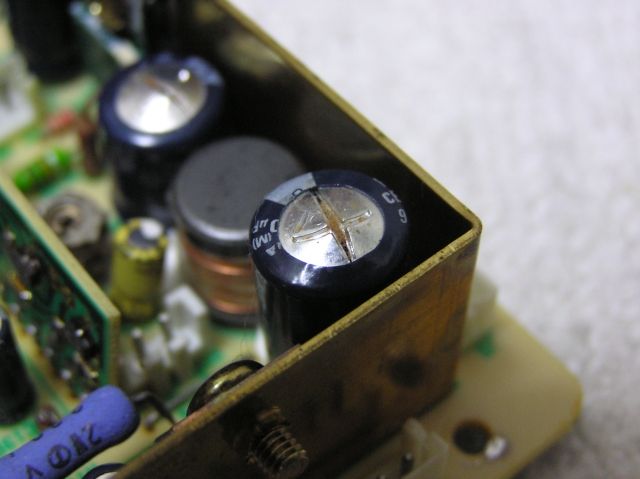

電解コンデンサーがパンクしていました。
TR-751に使われているコンデンサーで、このようにパンクしたものがある例は初めてです。

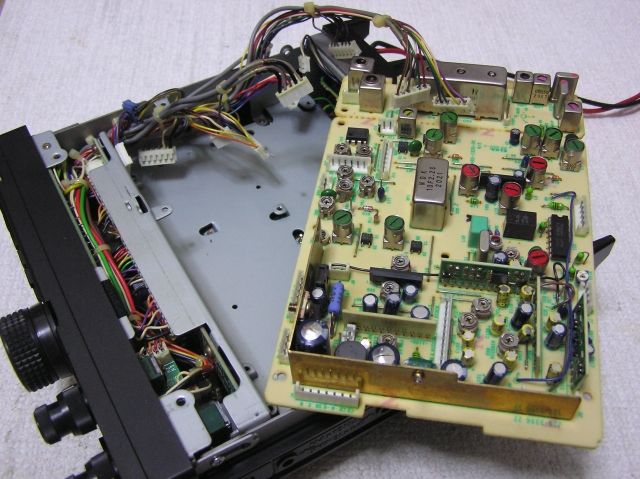

いくつかのコネクターを外すだけで、基板が外れます。
メンテナンス作業がやりやすいのも、TR-751の特徴だと思います。

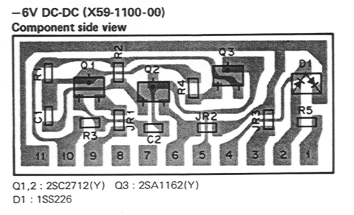

Sメータの針が振れる原因は、気まぐれ天使先生が「ー6V HIC TR不全」という（勝手につけた）症例でオペ済みです。
HICとはハイブリッドICのことで、複数の部品を組み合わせた集積回路です。
先生のカルテがあってのこと、先人の知恵というのはあり難いです。
Q1、Q2、Q3交換です。
Q3 ２SA1162
このチップ型のトランジスターはコンプリメンタリというものです。
リード型のトランジスター２SC1815と２SA1015に相当します。
チップ型が入手できなければ上記のもので代替OKですが、取り付けには工夫が必要です。
内部に余裕があるTR-751だから出来ること、ギッシリだったらそういう訳にはゆきません。

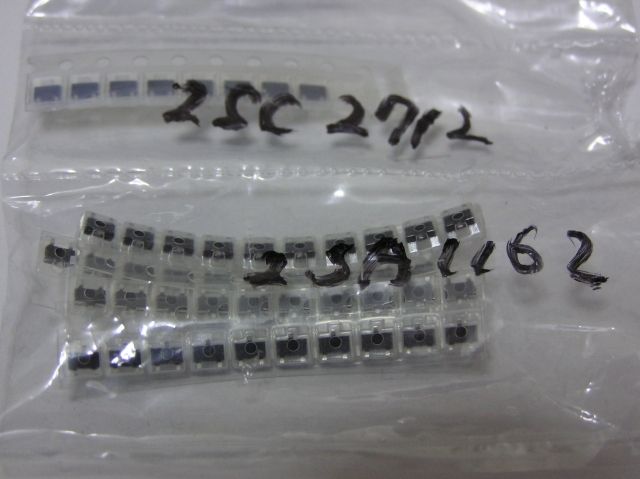

チップ型トランジスター

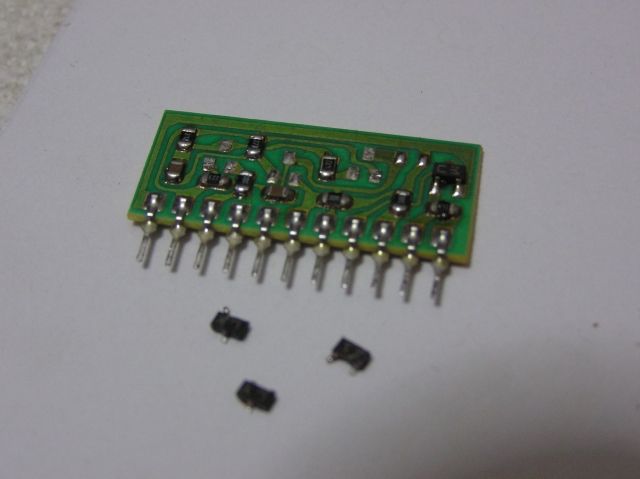

Q1、Q2、Q3交換
HIC取り付け。
交換した電解コンデンサー。
見てのとおり、内部はディスクリート構成なので、最悪でも互換品にて修理が可能です。
Sメータの振れは治りました。

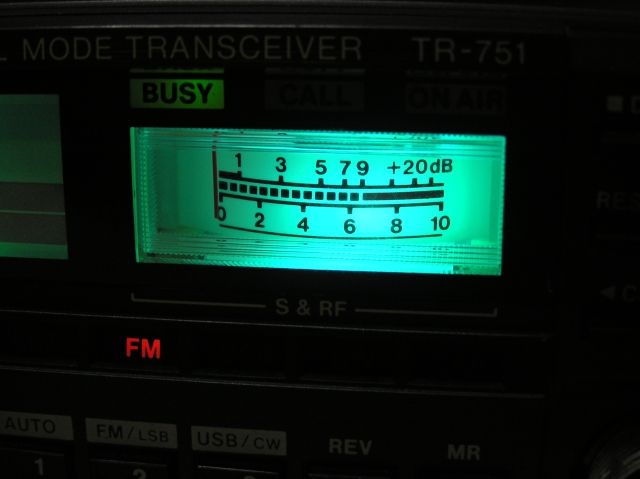

照明はLED化しました。

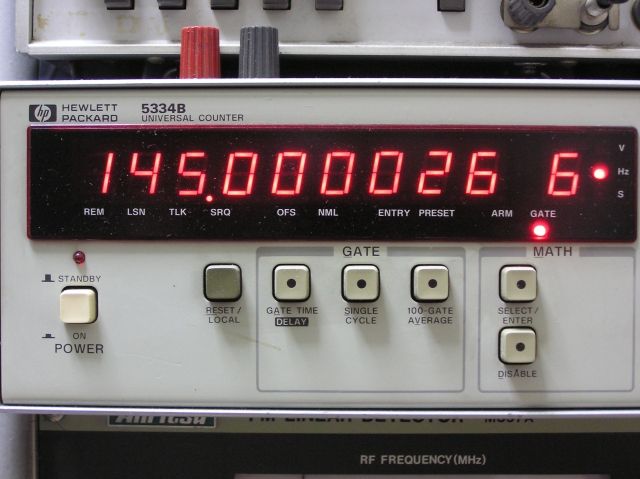

送信周波数を調整。
高安定水晶ではないのですが、ひじょうに安定しています。
巧みな技術で実現しているのでしょうね、TR-751はこういうところがスゴイのです。

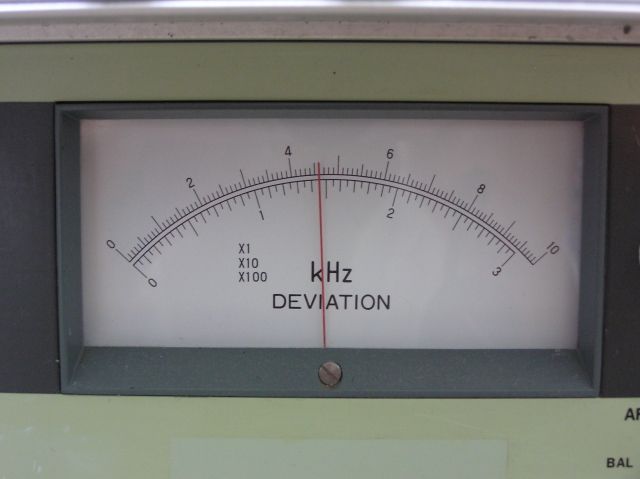

FMデビエーション、規定の4,6Khzに調整。
直線検波器のモニターからは、マイクから入力中の１khz信号（ポーーという音）が際立って聞こえます。
マイクアンプが優秀な証拠で、変調音が良いのはそのせいです。
送信出力
HI 12W
LO １W
に調整しました。

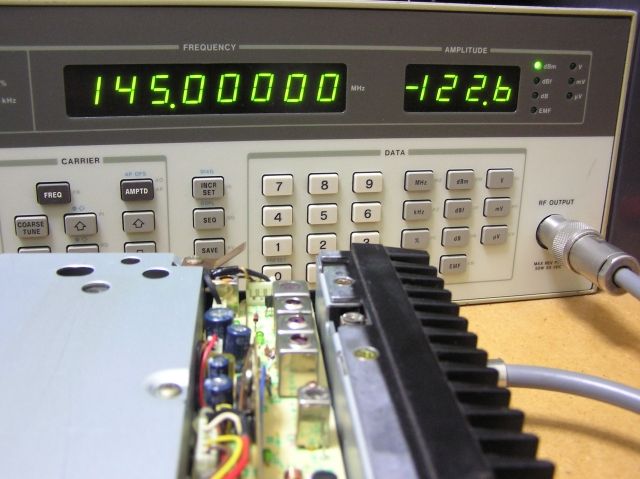

受信感度の測定。
結果は ー142,6dBm です。
20dBのアッテネータを使っていますので、表示に20を足してください。
受信感度は、Wi-Fiがー80dBmくらい、人工衛生からの微弱な電波を受信するGPSがー140dBm
くらいで、特にGPSの場合はとてつもない小さな値となります。
TR-751の受信感度は定評があり、それ以上の感度です。
大型機にも負けない！
このリグを見つけたら買っておいて損はないでしょう。
今となっては貴重なモノバンド機ですね。
車載でも固定でもちょうど良い大きさと、多すぎない機能です。
２ｍのSSBで移動運用をするに方にとっては、受信感度も良く、コンパクトで便利です。
このようにコストをかけてモノバンドに特化した無線機をデビューさせたKENWOODには、２ｍにかけた魂を感じますね。
発売から30年以上が経過していますので、部品も劣化しはじめていますね。
