TM-732
点検のためお預かりしました。
TM-732の依頼が多く、液晶パネルLED化がほとんどです。
本体とコントロール部をつなぐセパレートケーブルが無く、これでは電源も入れることができません。

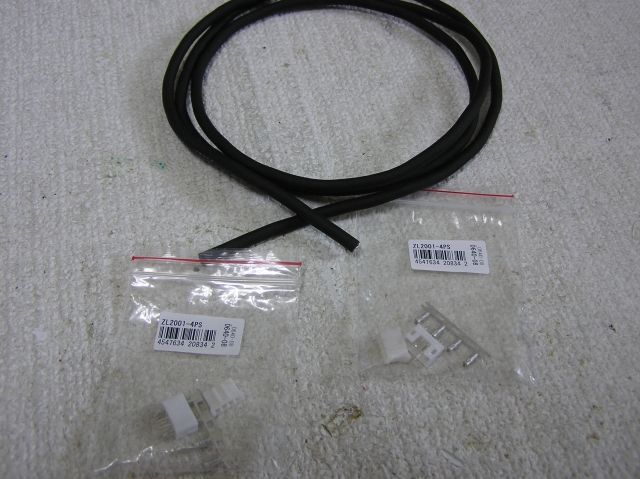

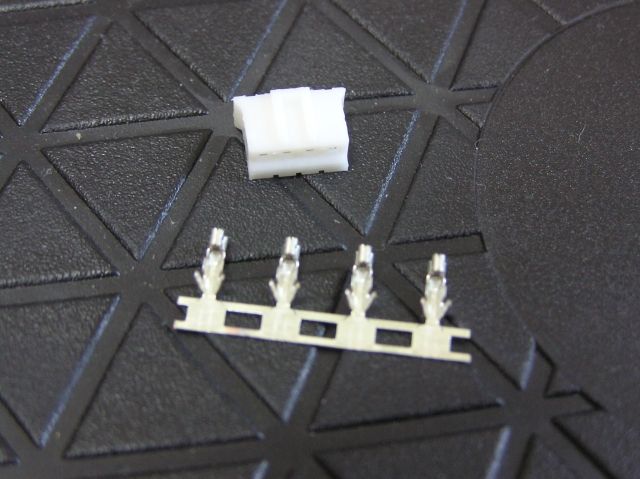

無ければ作ってしまえ！ 部品を集めて作ってみました。

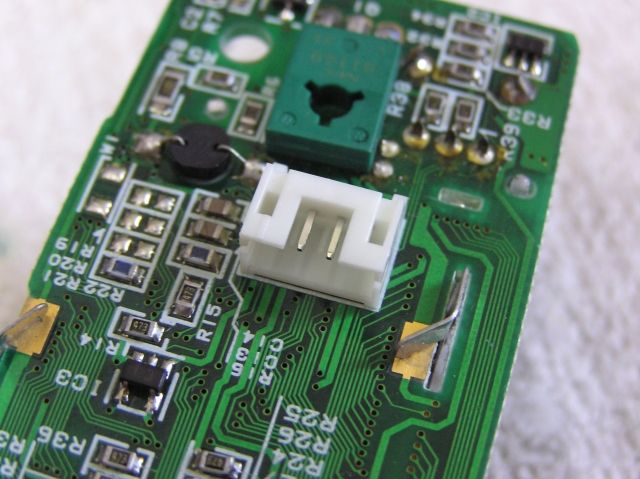

コントロール部にある、セパレートケーブルを差し込むコネクターです。
回路図です。
ケーブルはシールド線によりまとめられ、シールドはアースに落ちています。
回路図のとおり作ってみます。

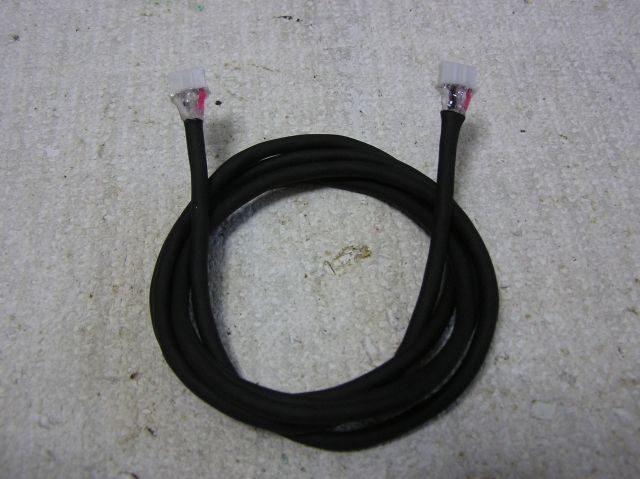

長さ１メートルのセパレートケーブルが完成しました。

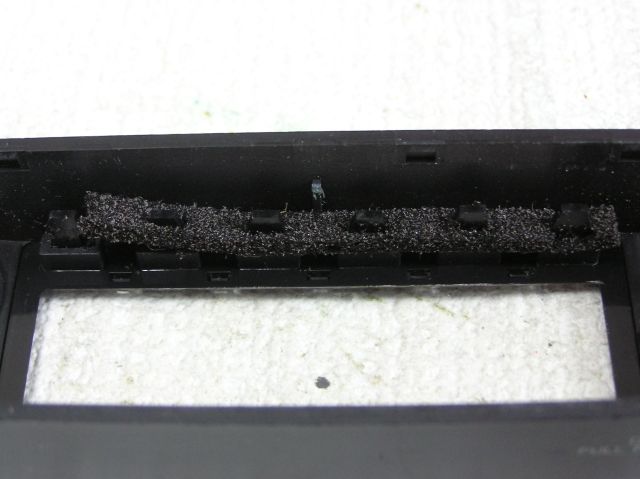

フロントパネル、ボタン抜け止めのスポンジが劣化してボロボロです。
スポンジを除去し、ホチキスの針で固定しました。

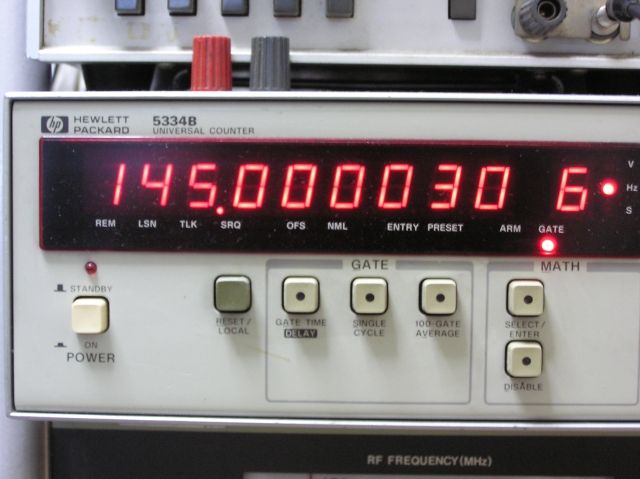

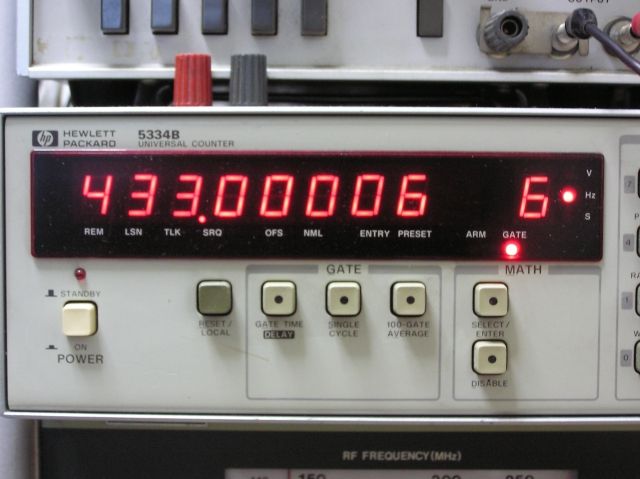

送信周波数の調整。

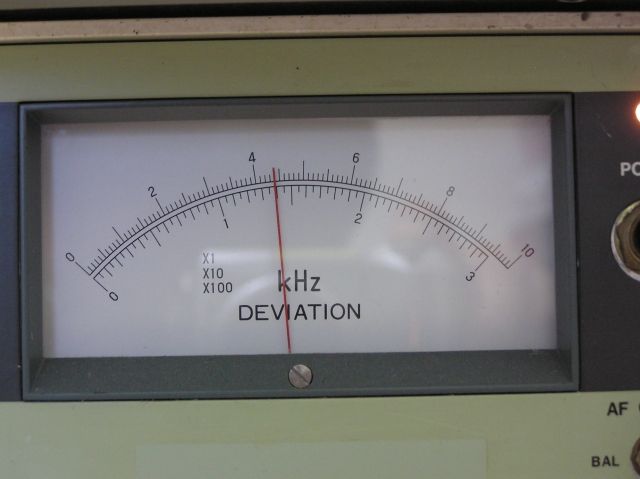

FMデビエーション
規定の4.4Khz

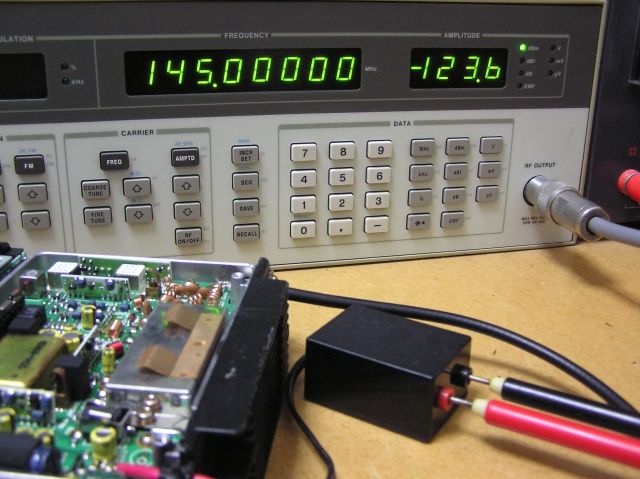

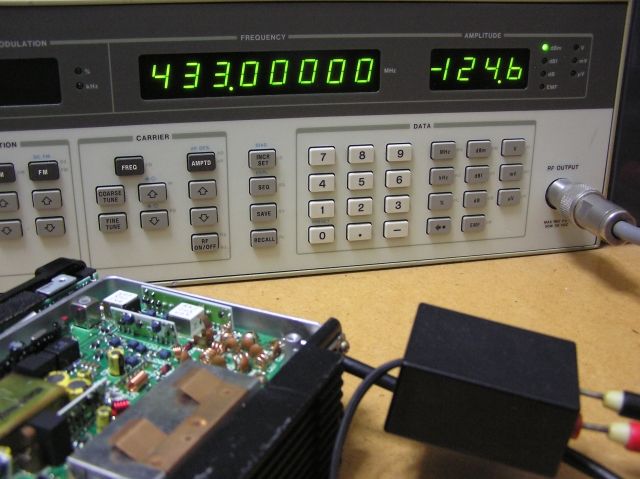

受信感度の測定
ー143.6dBm （20dB ATT）
ー144.6dBm （20dB ATT）
LED化により、ピンクや黄色、グリーン、青、とてもカラフルな液晶パネルになります。
KENWOODのTM-シリーズはLED化がおすすめです。
