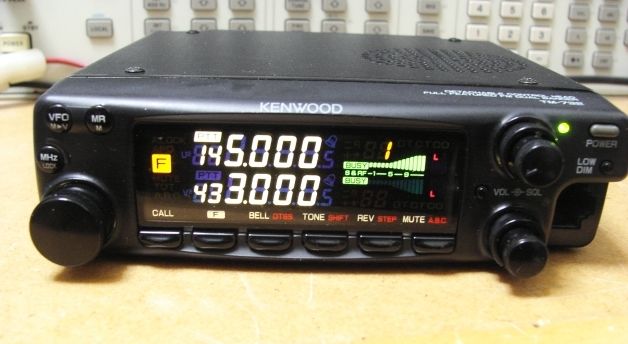

KENWOOD TM-732
受信感度が悪いとのことで、お預かりしました。
測定したところ、144Mhzの受信感度がだいぶ低下しています。

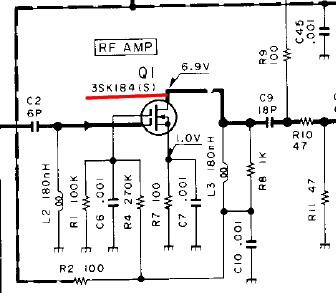

初段のRF AMP 3SK184（S）を交換してみましょう。
（S）なので、Sランク品が指定です。
3SK184（S）
どこの店でも品切れで、簡単には手に入りませんでした。
よって、受信感度に問題がないジャンク品を、オークションにて落札しました。
落札品の程度はそれなりで、ベゼルが割れていたり、電源ケーブルが変わっていたり、そのまま交換するだけではいけません。

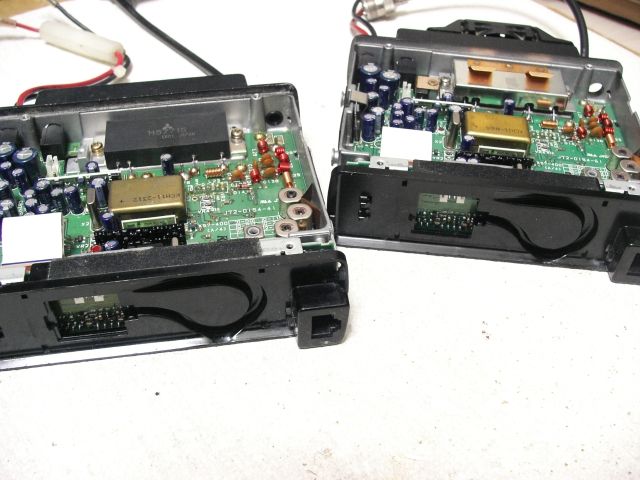

比較してみると、部品の定数も違っていました。
程度の良いほうの部品を入れ替えます。

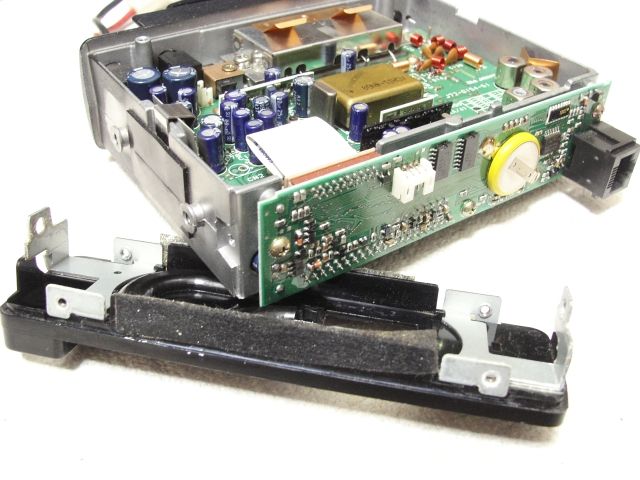

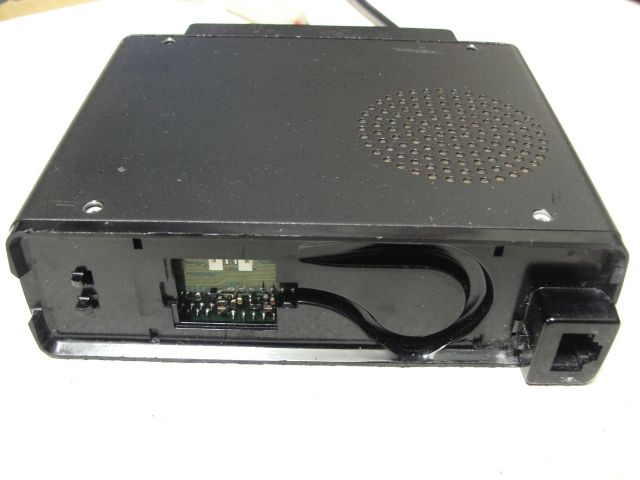

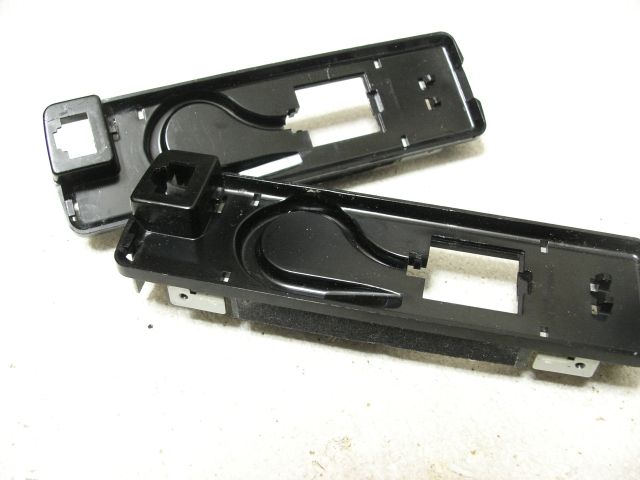

割れたベゼルの交換。
電源ケーブルのコネクター形状が違うため交換しました。
部品をはがされて、残骸となった無線機。
FMデビエーションの調整。
Sメーターの調整。

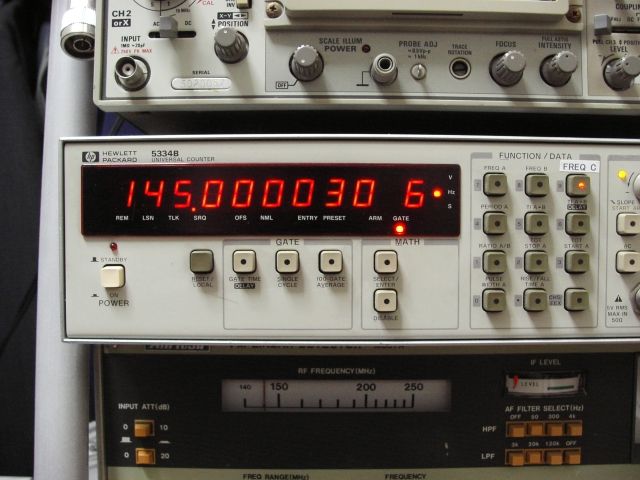

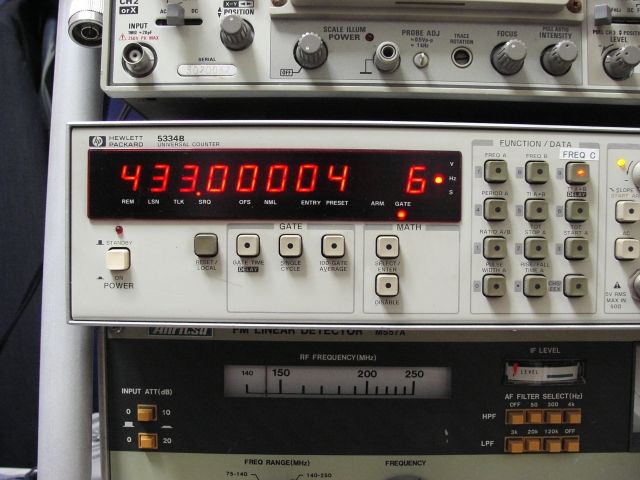

送信周波数の調整。

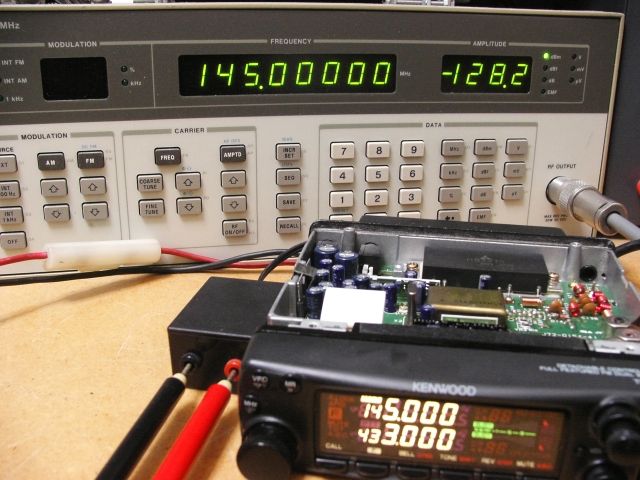

受信感度の測定。
ー148.2dBm （20dB ATT）
２メーターの感度はたいへん良好です、ー150dBmにせまる感度はなかなかありません。
この無線機は、大当たりです。

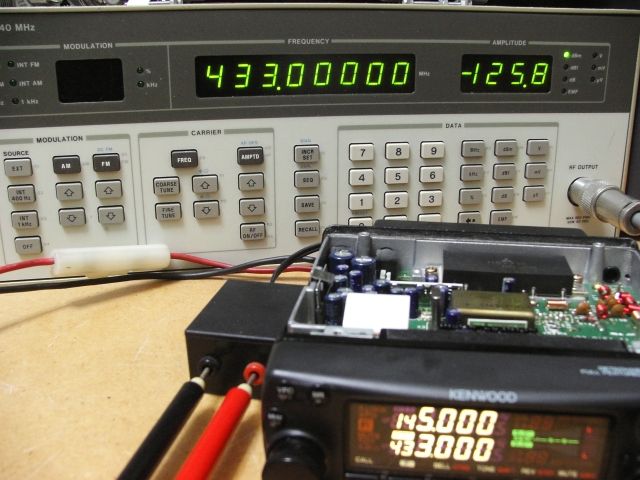

ー145.8dBm （20dB ATT）

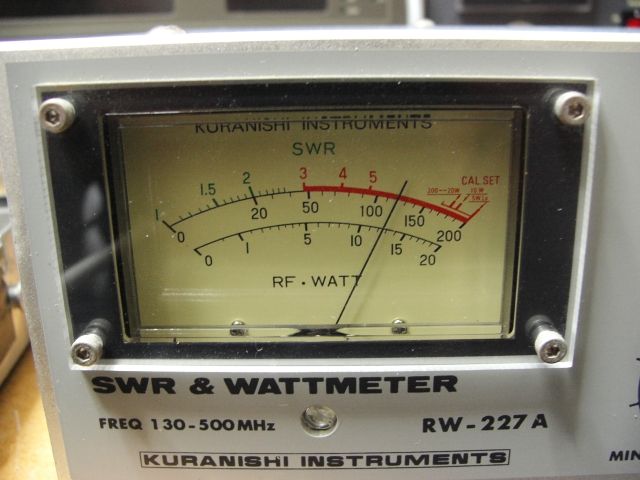

送信出力の調整。
145・430とも
HI 12W
MID １W
LO 0.5W
液晶のバックライトは、電球色のLEDです。
ムギ球の色に近いと思います。
