フロントマスクのツートンデザインがとてもカッコいい無線機です。

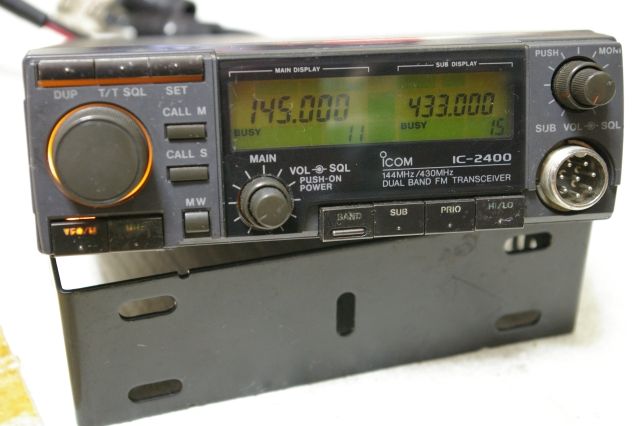

ICOM IC-2400 照明切れのため、お預かりしました。

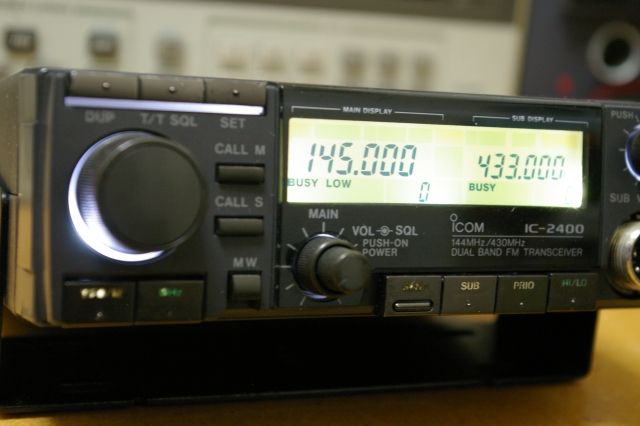

液晶パネル照明のムギ球が切れているため、LED化しました。

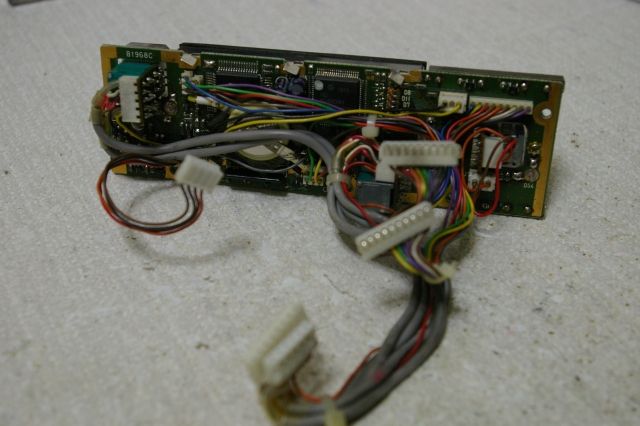

ムギ球は全部で４個。
電流制限抵抗は、それぞれに４７０Ωを直列に入れています。
照射角の広い４５度のLEDを使いました。
現状での調子は悪くないようですが、サービスマニュアルに添って調整し、性能を引き出します。

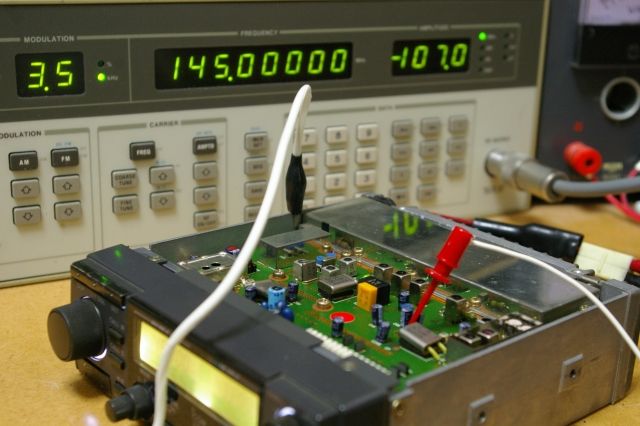

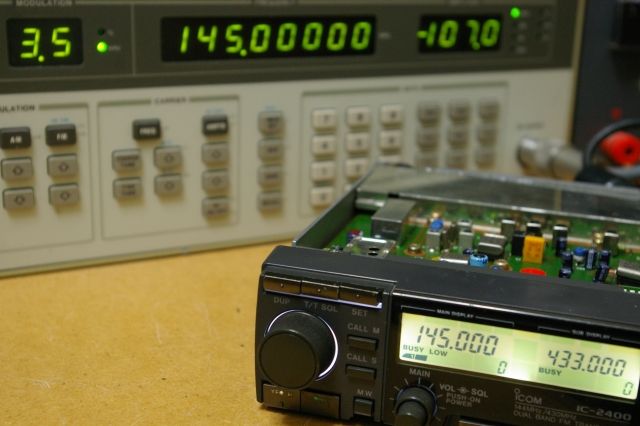

PLL電圧の調整中です。
受信感度調整中。

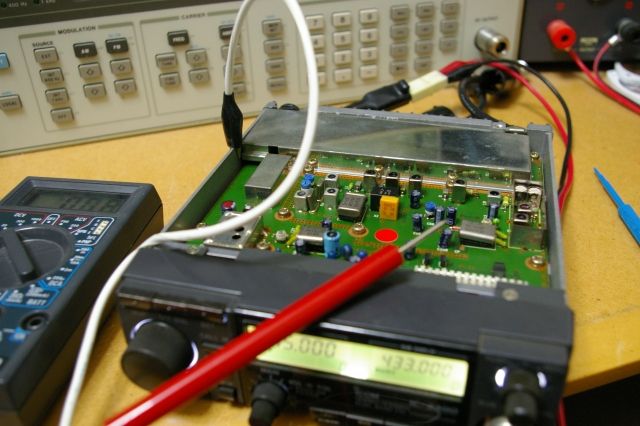

基準信号を入れながら、テストポイントから電圧をピックアップし、電圧が最大になるように各コイルを回してゆきます。
受信感度調整の微弱な電圧を測定するためには、オシロスコープがかかせません。
電圧のわずかな変化をテスターで見るのは限界です。

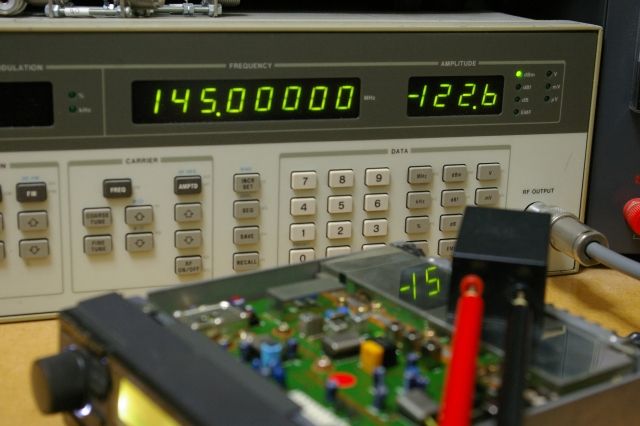

受信感度調整後、感度測定。
ー142.6dBm （20dB ATT）

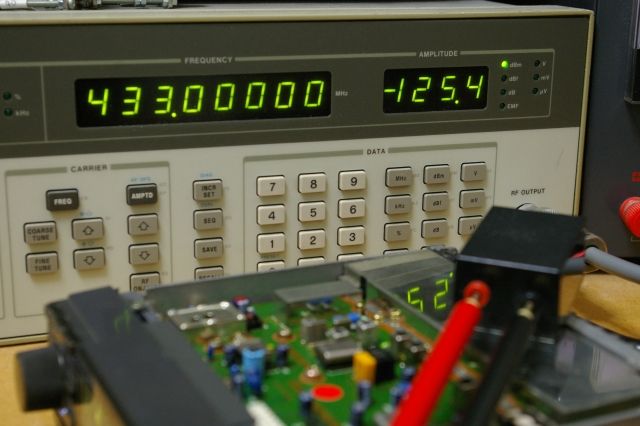

430Mhz 受信感度測定。
ー145.4dBm （20dB ATT）
Sメーター感度調整。

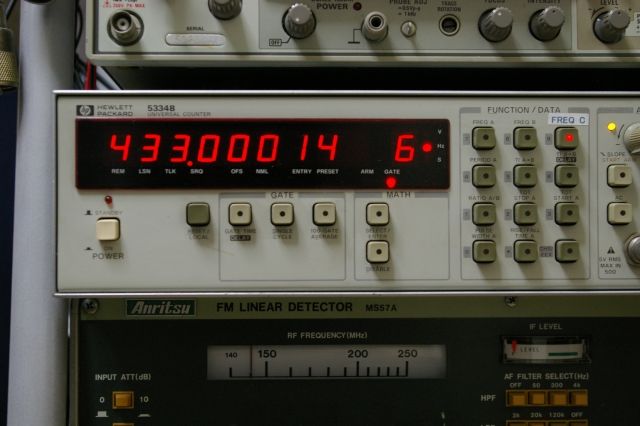

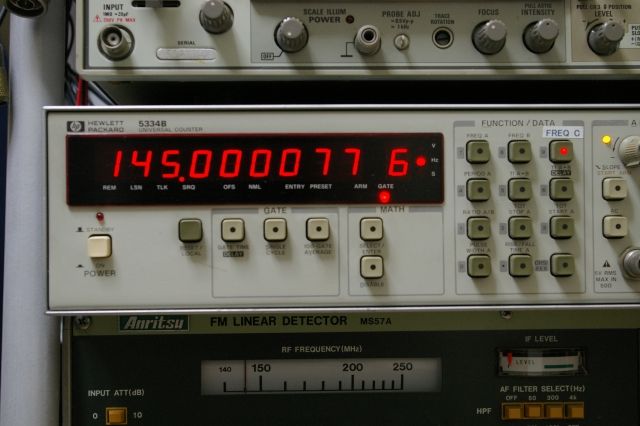

周波数調整。
ここがズレていると、遠方の局との間ではノイズが多く聞き取りにくくなります。
遠くまで、キレイな音声を届けたいですね。
FMデビエーション調整。
IC-2400はデビエーションの調整、マイクGAINの調整、TONE周波数変移の調整がそれぞれ出来るようになっています。
このクラスの無線機で、ここまで調整できるのは立派です。 全て規定値に調整しました。
変調部の設計にはこだわりましたね、音質がすごく良いです。

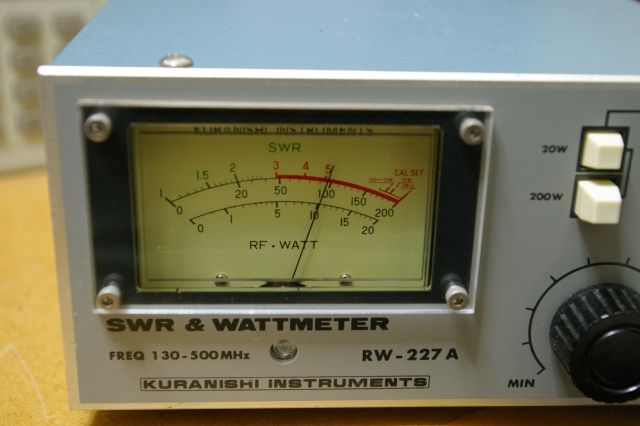

送信出力調整。
HI 10W
LO 1W
付けっ放しでも安心。
キラキラLEDでリフレッシュ！
変調が良い音なら、マイクロホンのクオリティーもUPです。

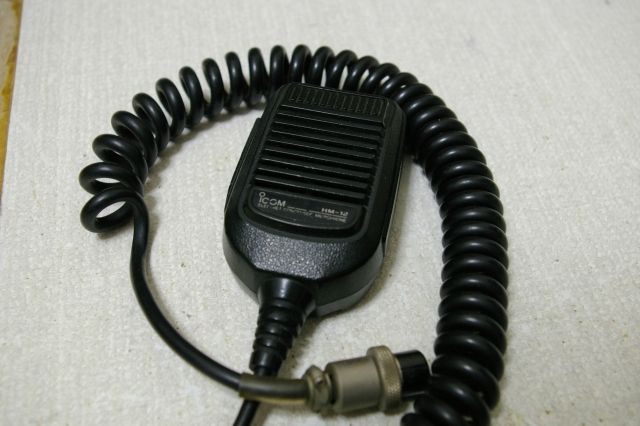

IC-2400付属のコンデンサー型マイクロホンHM-12は、そのままでも良い音のマイクです。

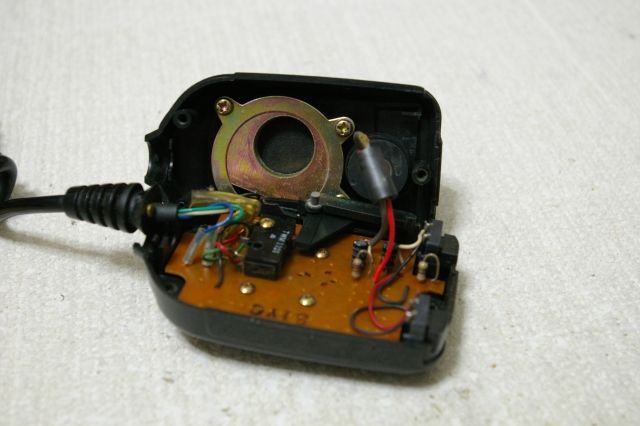

部品を交換して、クオリティーUPを目指します。

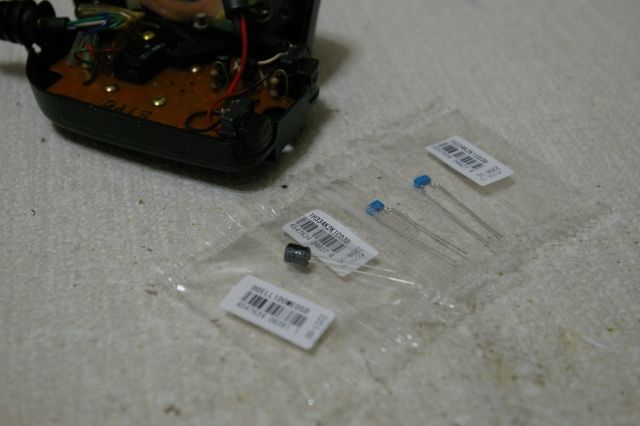

⓵電源用の電解コンデンサーを新品に交換。
②音声カットオフ周波数用のコンデンサーを、音質に定評のある積層セラミックコンデンサーに交換。
金属皮膜抵抗より、カーボン抵抗のほうがメリハリがあって良いことが、実際に聴き比べたうえで判っています。
ノーマルで使われているのは、カーボン抵抗2,2kΩと470Ωです。
このままでOK。

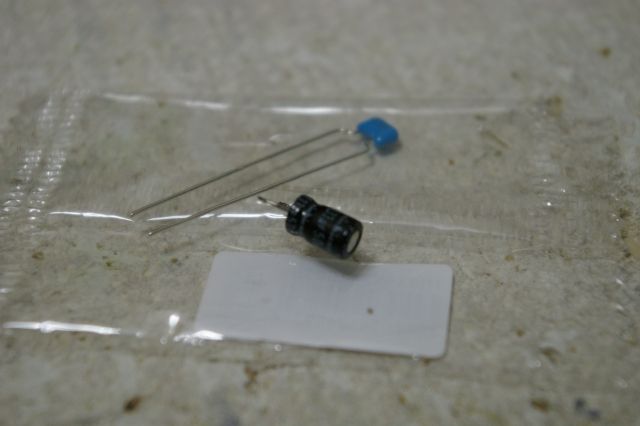

音声カットオフ周波数用の電解コンデンサーを、積層セラミックコンデンサー0.33μF（ブルーのもの）に交換。
手前の黒いほうは取り外したもの。

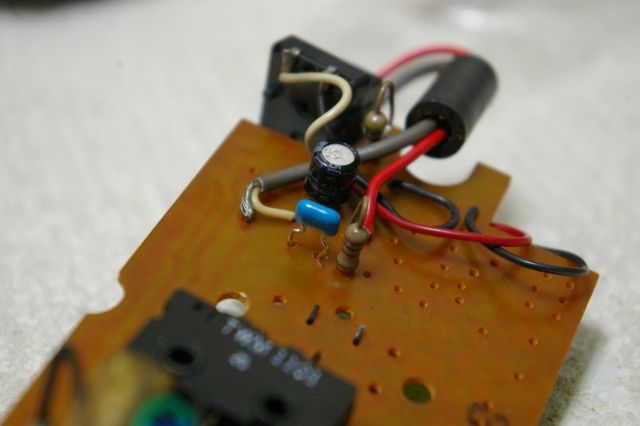

前記、⓵②を交換した状態。
音の透明感がちがいます。
音楽レコードの時代、貸しレコード以外の音源といえば、FM放送のエアチェックでした。
シオノギミュージックフェアもいい音で放送し、音にはこだわりがあったTV番組です。
どちらもFMの電波です、FMは良い音なのですね。
このマイクロホンでFM音声を。。。その美しさに、思わずうっとりするでしょう。
