KENWOOD TR-751D　周波数がふらつくとのことでお預かりしました。

TR-751・851定番のボリューム不具合です。

オーナー様が代替品に交換してありますが、純正品のボリュームに交換して欲しいとのことです。

イメージ 1

純正品のボリュームもそのままでは使えません。

オーバーホールをしてから取り付けます。

接点の金具が外れてしまうトラブルが頻発する、アルプス電気製欠陥品のボリュームです。

このボリュームのおかげで、優秀なTR-751が何台も廃棄されたと思います。

イメージ 2

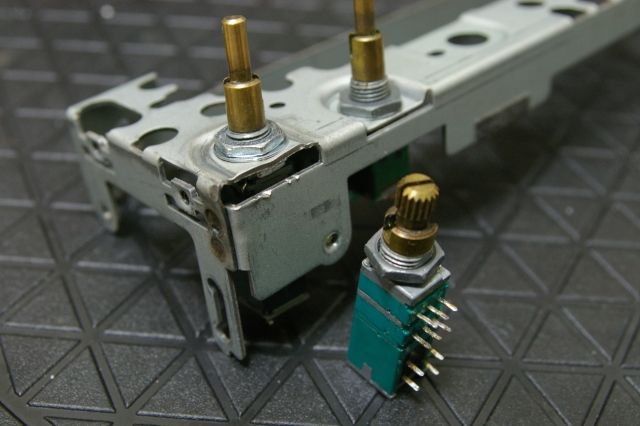

オーナー様、代替品のボリュームを取り付けるために、板金加工と穴を拡大してあります。

苦労して取り付けましたね。

加工あとは元に戻せないので、高さが揃うようにして取り付けました。

イメージ 3

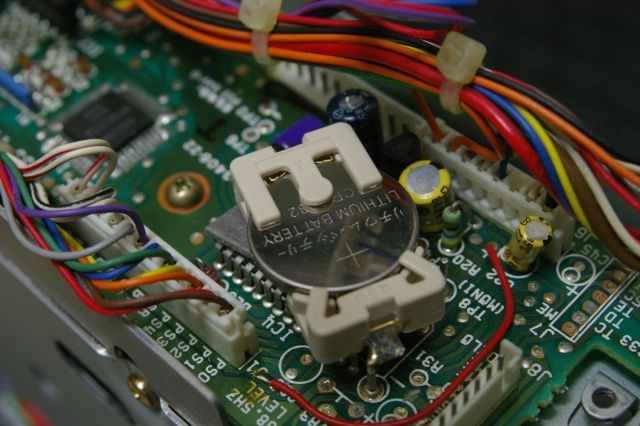

メモリー電池をソケット化しました。


イメージ 4

周波数がふらつく原因の究明です。

周波数がどんどん変化してしまいます。

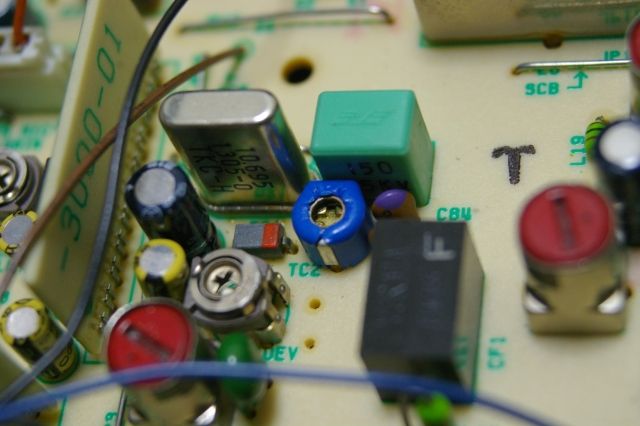

ここ、10,695Mhzの発振が不具合です。

イメージ 5

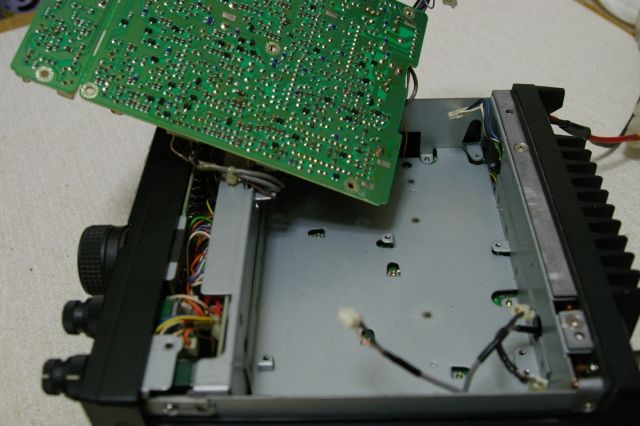

基板をめくって、断線、クラック、ハンダ不良の点検です。

あやしい場所はハンダを強化しました。

イメージ 6

原因は、トリマコンデンサーの不良です。


イメージ 9


とても不安定です。。。


イメージ 7

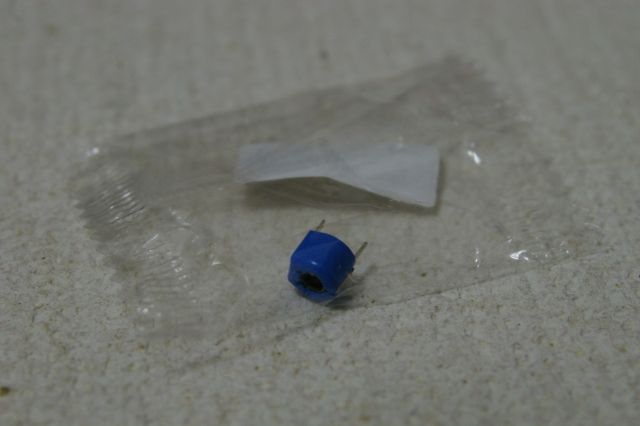

セラミックトリマに交換です。

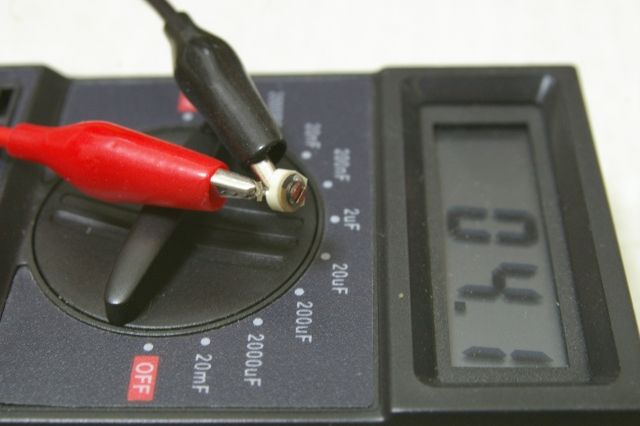

５pf

イメージ 8

これで、どうかな。


イメージ 10

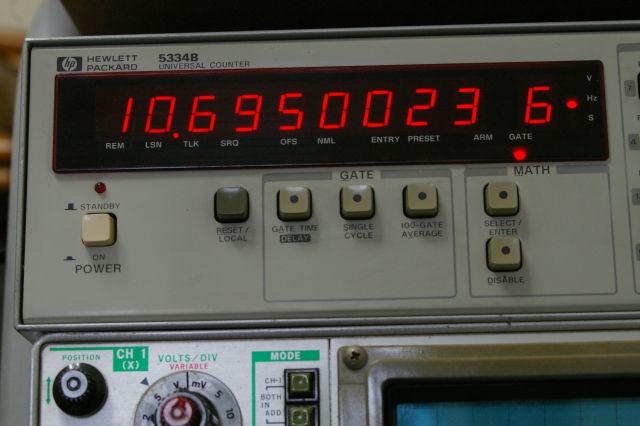

まずは、10,695Mhz　を正確に合わせて。


イメージ 18

送信周波数。

いいね、安定してるね。

イメージ 11

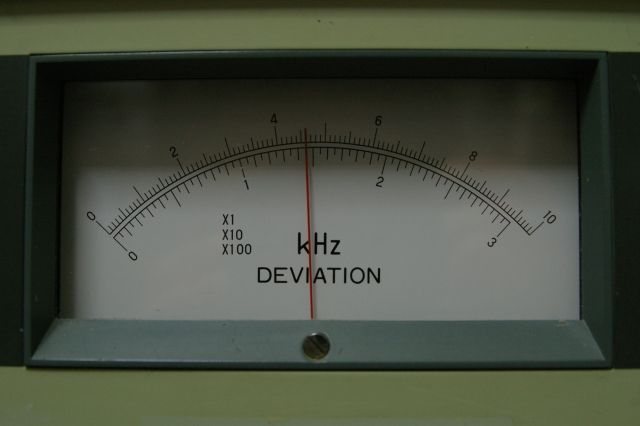

FMデビエーション調整。

規定の4,6Khz

イメージ 12

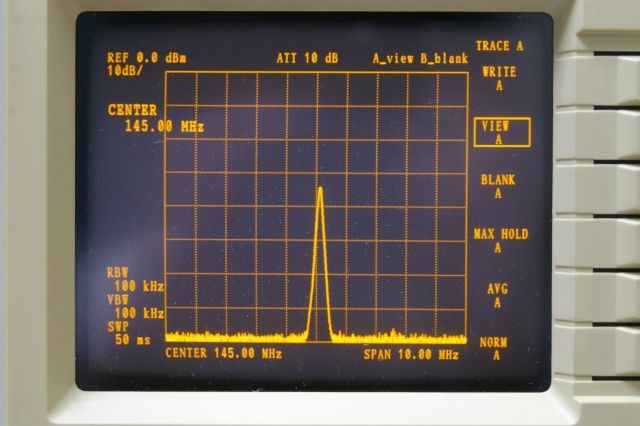

スプリアスなし。


イメージ 13

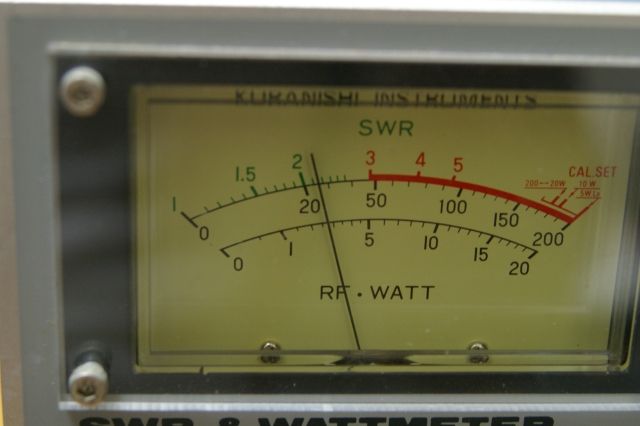

送信出力

HI　25W
LO　５W

イメージ 14

受信感度

ー33,8dBu　（12dB SINAD）

イメージ 15

dBmだと、

ー140,8dBmです。

どちらのほうが、分かりやすいでしょうかねえ。

dBu　電圧の単位（V）
　無線機のカタログではこちらが多く使われていますが、正しくはdBμV
　μはフォントが対応できずに文字化けすることがあるので、uをあてています。

dBm　電力の単位（W）
　JHGのブログ、今まではdBmでした。

イメージ 16

受信感度も受信音もよくて、優秀な無線機です。

ながく現役使用できる無線機ですね。
