KENWOOD TR-751

液晶パネル破損のため、お預かりしました。

このとおりです。

イメージ 1

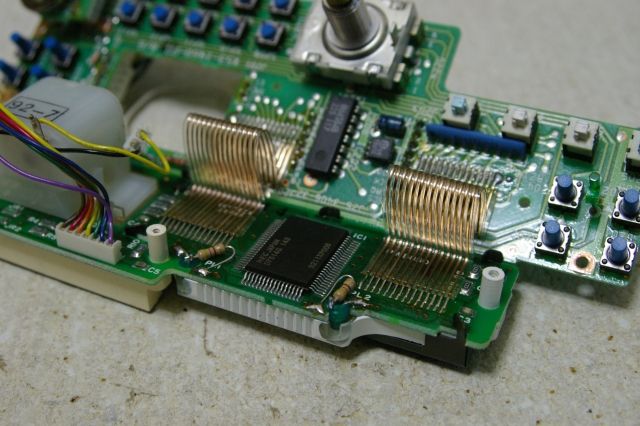

ジャンクパーツより液晶パネルを移植しました。

バックライト、Sメーター照明をLED化。

イメージ 2

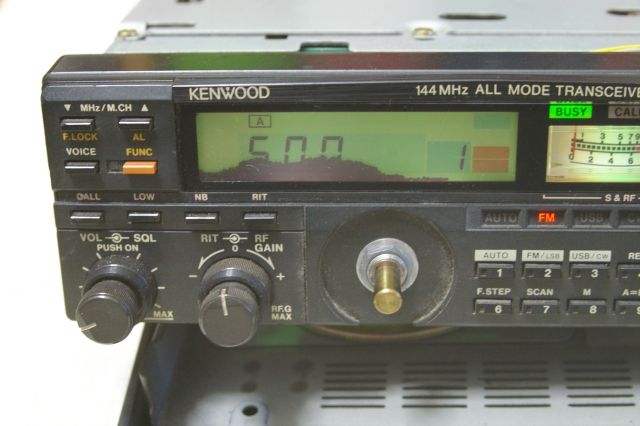

交換完了です。


イメージ 3

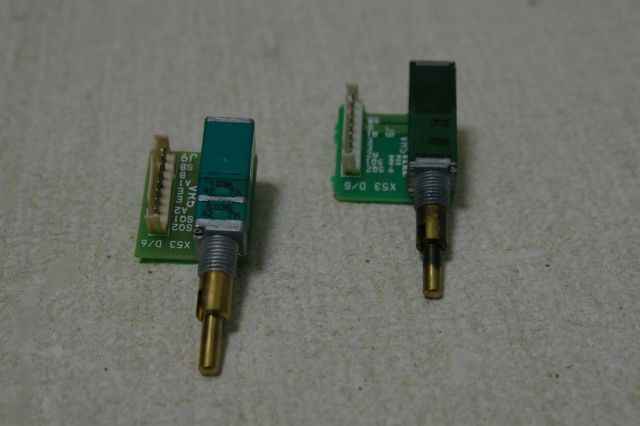

動作不良で問題の多い、ボリュームの部品を対策品と交換しました。

真ちゅう製のシャフトが光っている左側が対策品です。

イメージ 4

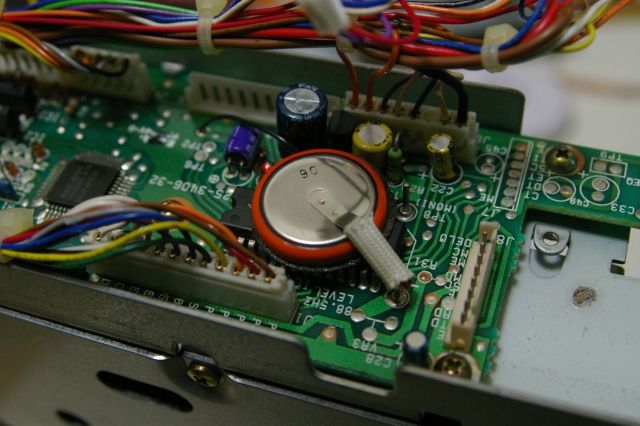

メモリー電池の電圧、３V以上を確認しました。


イメージ 5

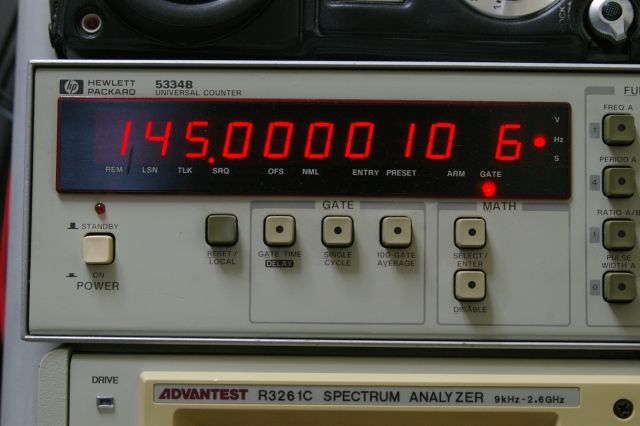

送信周波数調整。


イメージ 6

FMデビエーション調整。

4,6Khz

イメージ 7

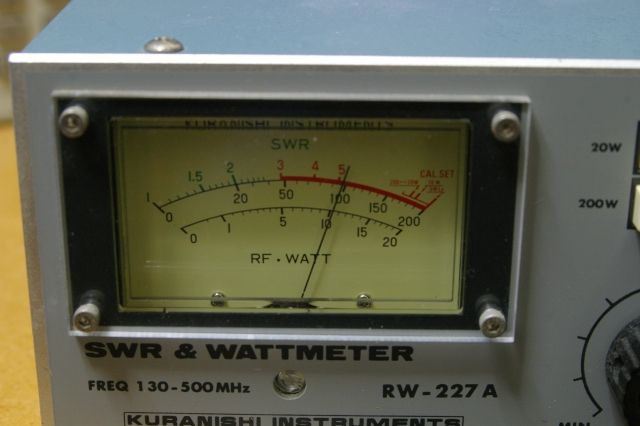

送信出力。

HI 10W
LO 1W

イメージ 8

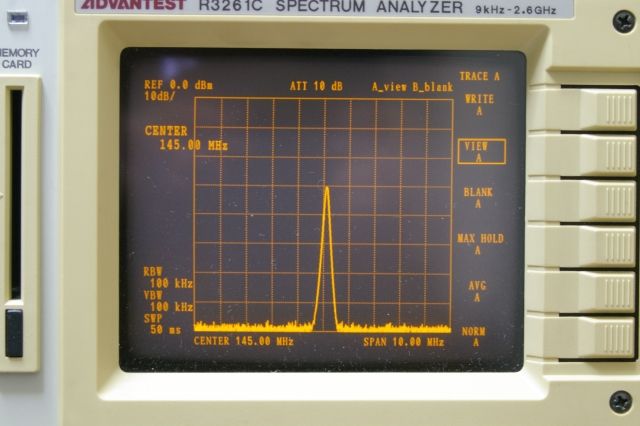

スプリアス良好。


イメージ 9

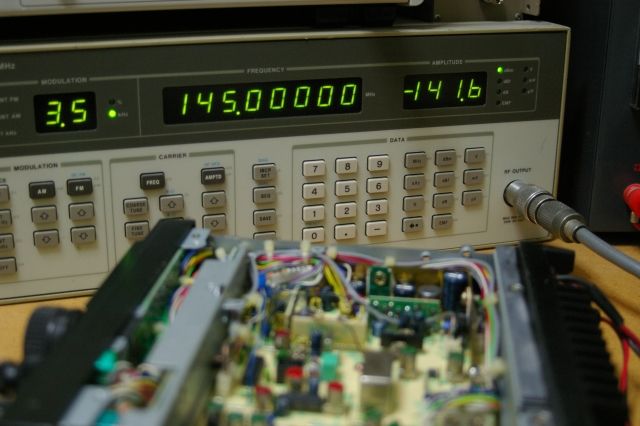

受信感度測定。

ー141,6dBm  (20dB SINAD)

イメージ 10

２mオールモード機の傑作。

ジャンク部品の入手性やメンテナンス性も良いです。

修理しながら長く使える無線機ですね。

イメージ 11
