KENWOOD TR-751・851シリーズを愛用している方はとても多いです。

KENWOODが作ったこの傑作機を、良い状態で手元に置いておきたいのだそうです。

JHGのところには「ブログに掲載されている無線機の修理はどうやるのでしょうか。」「部品の定数を教えてください。」とのメールが毎日きます。

メールにて文章で回答するのも、ボキャブラリーに乏しいJHGにはうまく説明できません。

TR-751・851のLED化も、自分でやってみたい方が多い項目です。

よって、JHGはこうやっているという、LED化の仕方を見せますね。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

今回は、TR-851にてやってみます。

液晶やSメーターのバックライトはムギ球ですので、切れているものが多いですね。

イメージ 1

上カバーと下カバーを外します。


イメージ 4

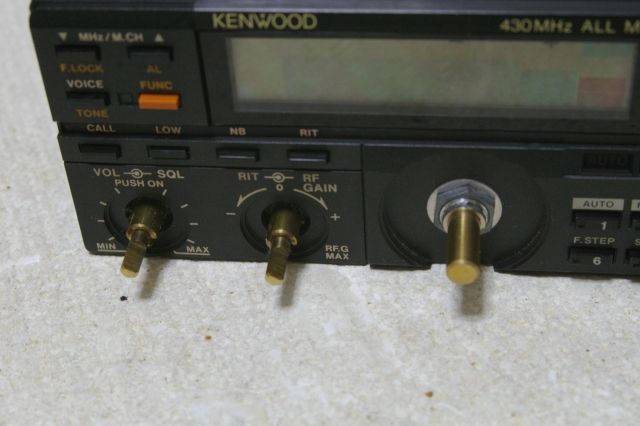

ツマミ類は全て取り外します。

エンコーダーは、すべり止めゴムを外し、横穴の中にあるネジを六角レンチで緩めてから抜いてください。

ボリューム類は引張れば抜けます。

イメージ 2

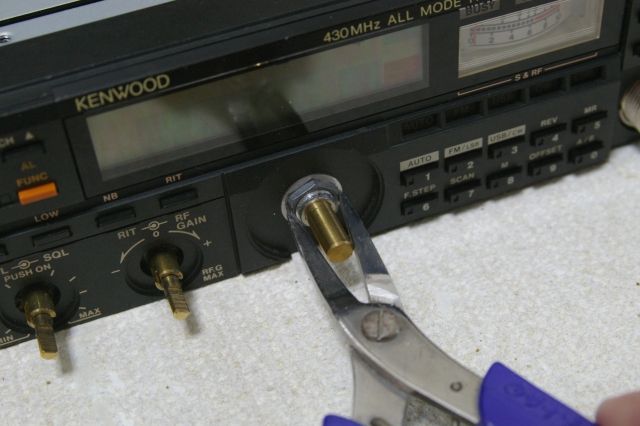

エンコーダーを止めているワッシャーを外します。


イメージ 3

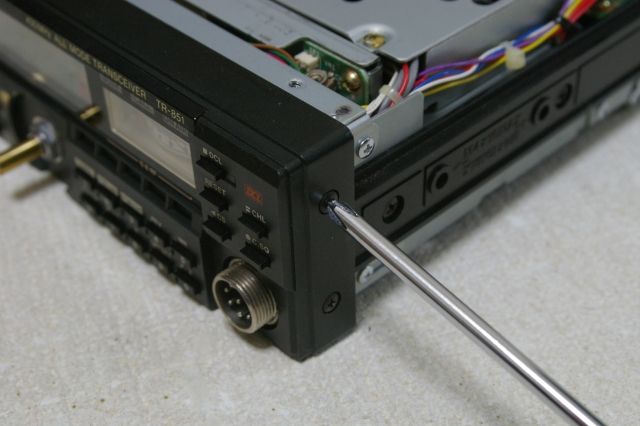

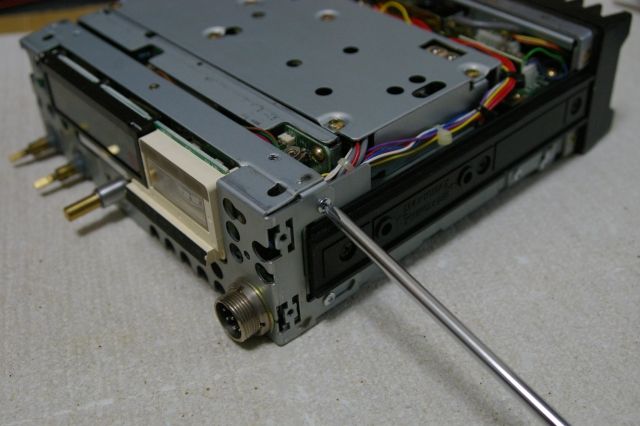

フロントパネルを止めている、左右のネジ4個を外します。


イメージ 5

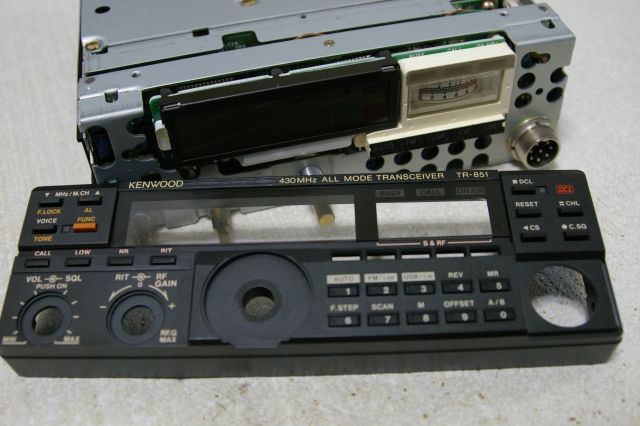

フロントパネルを手前に引くと抜けます。


イメージ 6

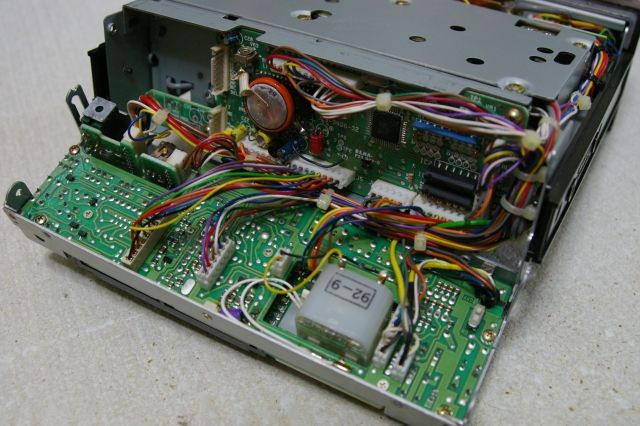

コントロール部を止めている、左右4個のネジを外します。


イメージ 7

コントロール部を手前に引くと外れます。


イメージ 8

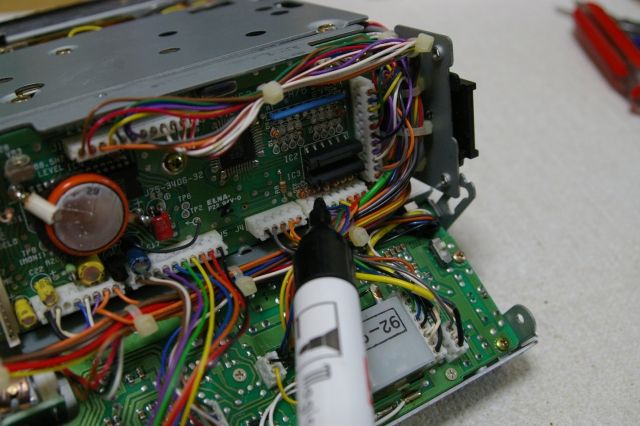

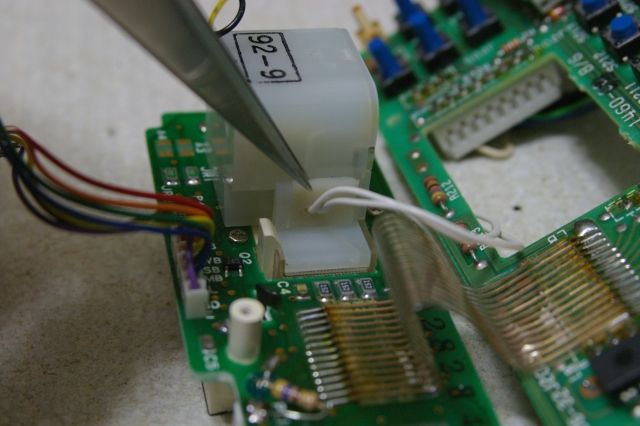

コントロール部と本体をつないでいるケーブルを抜きます。

そのとき、コネクターにマジックインキなどでしるしを付けてください。

これをやらないと後で分からなくなり、誤配線の原因となります。

イメージ 9

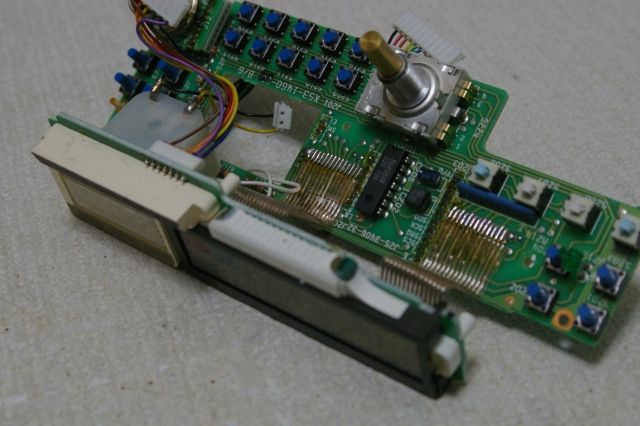

コントロール部だけが分離しました。


イメージ 10

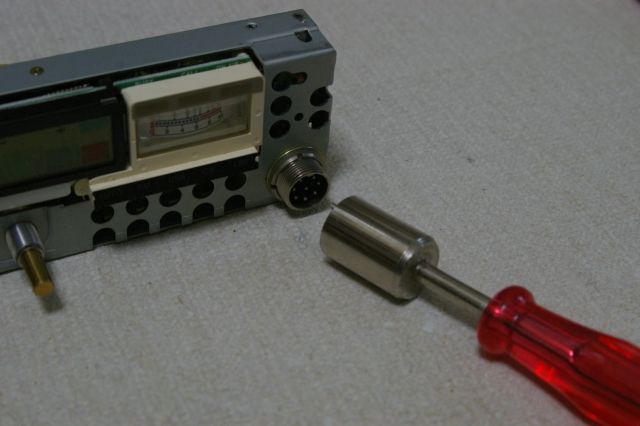

マイクコネクターを外します。

「ジャックドライバー」という工具を使います。

マルツ電波 オンラインショップで購入できます。

品名  エンジニア DJ-05


イメージ 11

ベゼルの上と下にあるネジ2個を外します。


イメージ 12

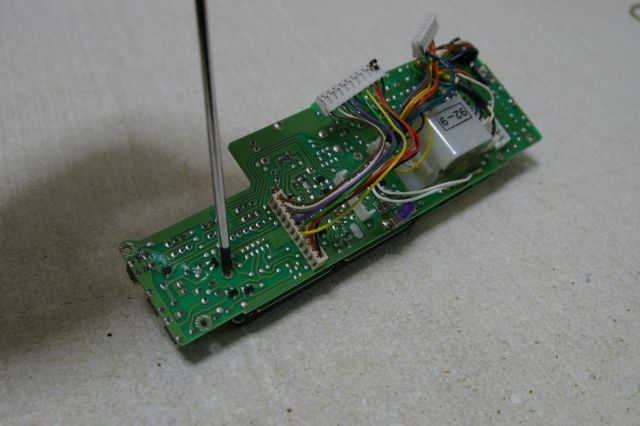

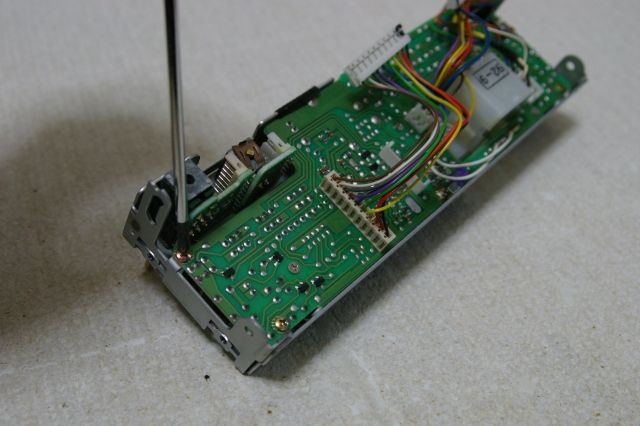

ベゼルと基板を止めているネジ4個を外します。


イメージ 13

ベゼルが分離できました。


イメージ 14

液晶パネルを止めているネジ3個を外します。


イメージ 15

液晶をはがすと、その下にムギ球が見えます。


イメージ 16

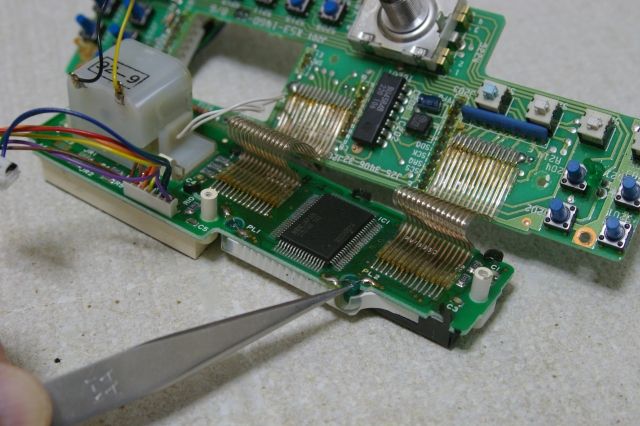

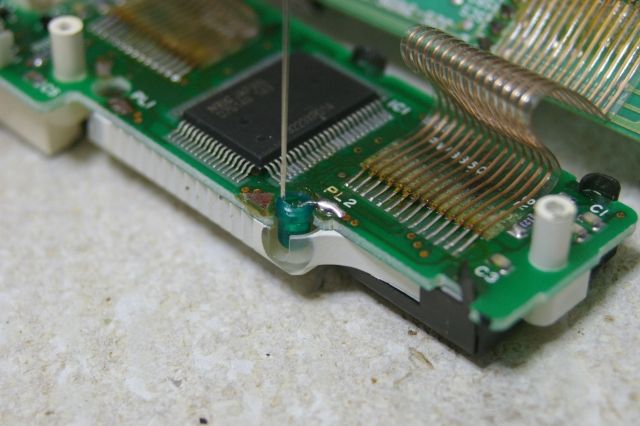

ここがムギ球です。


イメージ 17

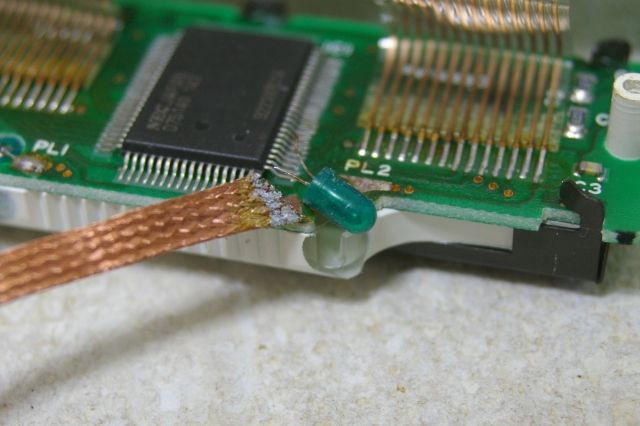

ハンダ吸収線でハンダを吸い取り、ムギ球を外します。

取り外すムギ球は2箇所です。

イメージ 18

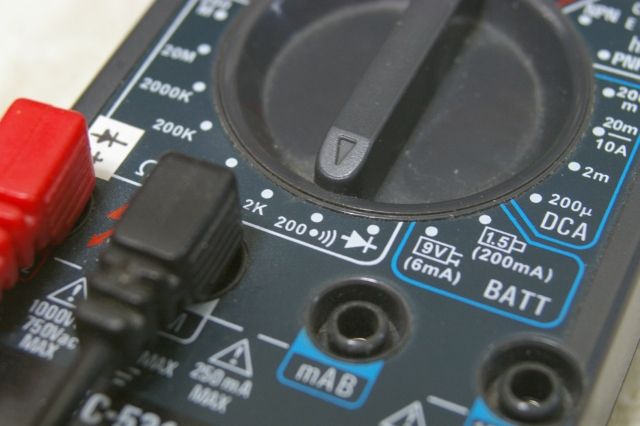

テスターの抵抗Ωレンジにて、導通があるときブザー音が鳴るレンジがあれば、そこに合わせます。


イメージ 19

LEDを取り付ける極性プラス⊕、マイナス⊖を調べます。

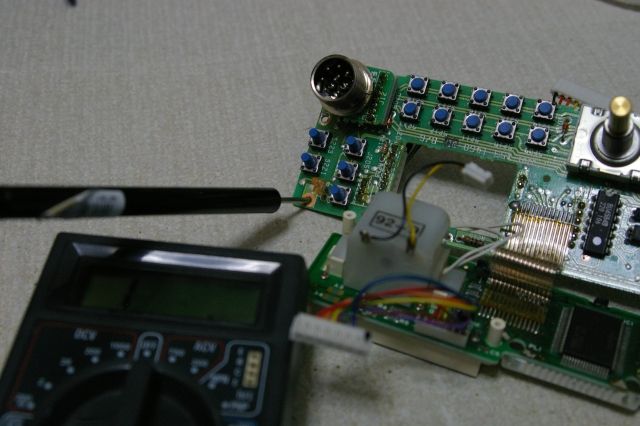

マイナス⊖側を、基板のネジ止め部分などマイナス⊖電位に落ちている場所に、一方のテスター棒を当てます。

イメージ 20

もう一方のテスター棒をLEDを取り付ける場所に当てて、導通有りのブザー音が鳴ったほうがマイナス⊖側です。

テスターで調べたのは、基板のパターンがマイナス⊖に落ちている方を調べたのです。

マジックインキでポツンと印でも付けてください。

この作業は、全ての箇所のムギ球を取り去ったあとで実施してください。

プラス⊕とマイナス⊖はムギ球で繋がっているため、一つでもムギ球が残っていると、テスター棒をどちらに当ててもブザーが鳴ってしまいます。

イメージ 21

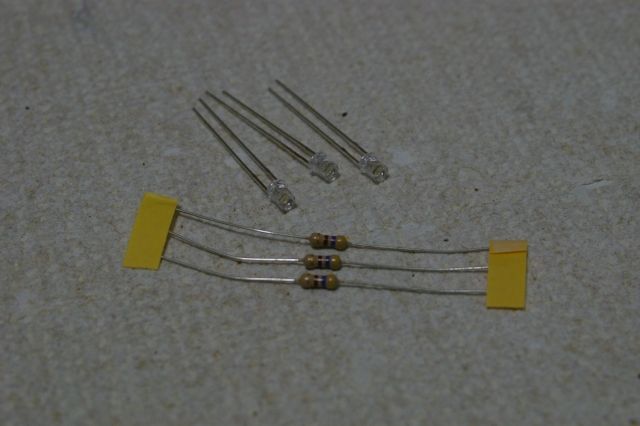

3mmの高輝度LED 3個

470Ω 1/4W の抵抗 3本

です。

イメージ 22

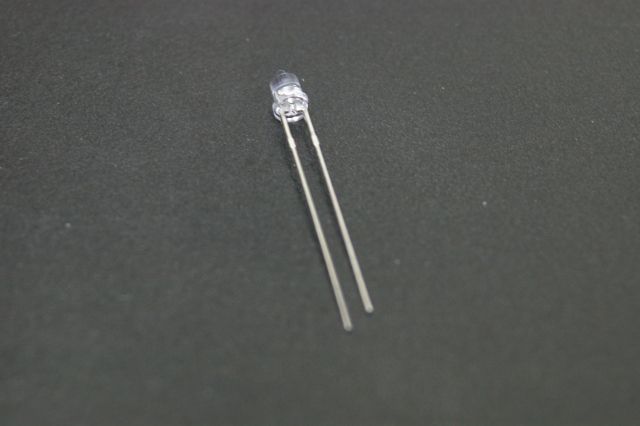

LEDには極性があります。

足の長い方がプラス⊕(アノード A)、短い方がマイナス⊖(カソード K)です。

イメージ 23

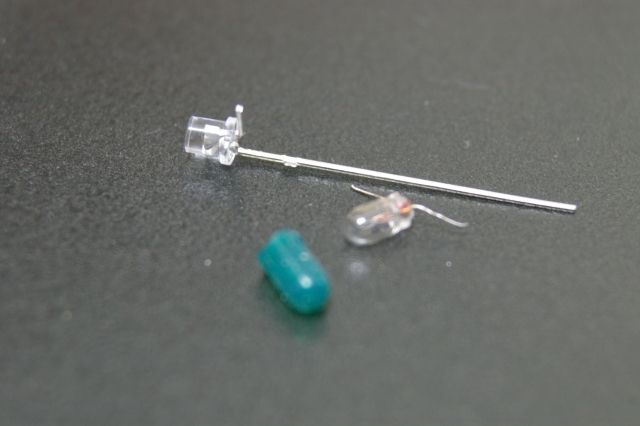

LEDの短い方の足(マイナス⊖)を切断して、L字型に曲げます。

ムギ球から緑色のゴムキャップを外します。

イメージ 24

LEDにゴムキャップを被せます。

少し油分を付けると、ツルンと被せやすくなります。

JHGは、ハンダ付けに使う「ペースト」を少量塗っています。

イメージ 25

基板のマイナス⊖側に、LEDの足を切断してL字型に曲げた方を先にハンダ付けします。

プラス⊕の足は長いままです。

イメージ 26

LEDの電流制限抵抗、470Ωです。


イメージ 27

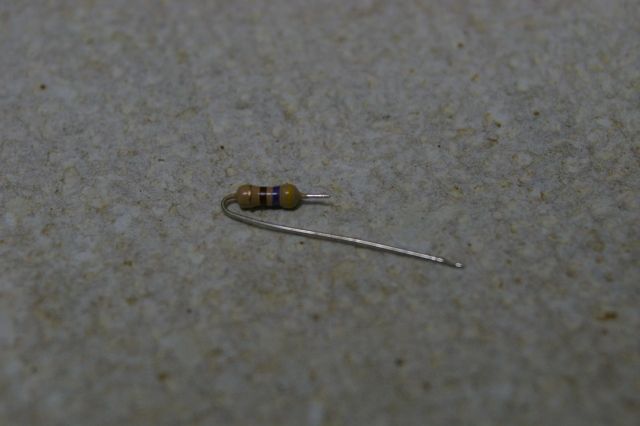

一方の足を短かく2~3mmくらいに切断して、一方は曲げます。


イメージ 28

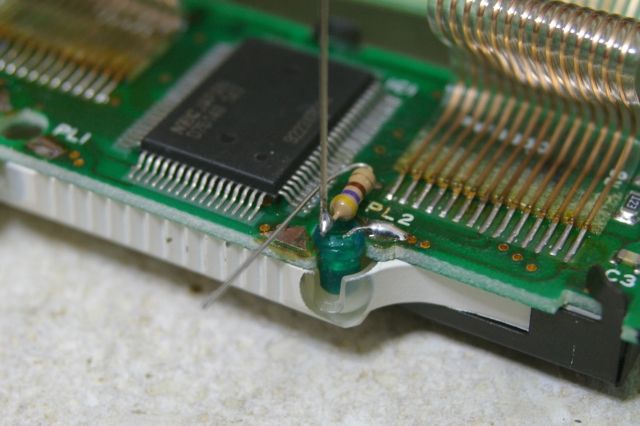

LEDの長い足に、抵抗の短い足をハンダ付けします。

どうなっているのか、画像でわかりますでしょうか。

イメージ 29

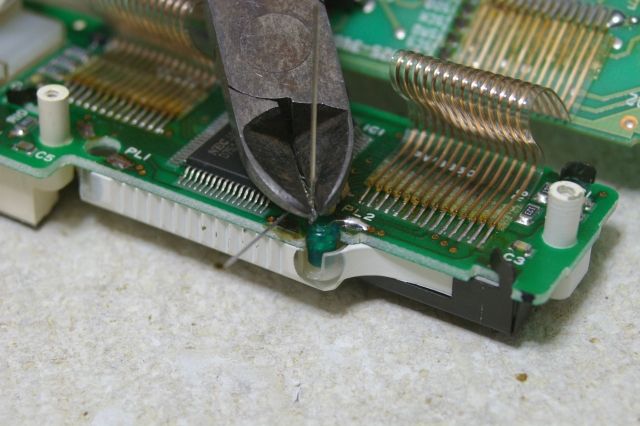

LEDの残った長い足をニッパーで切断します。


イメージ 30

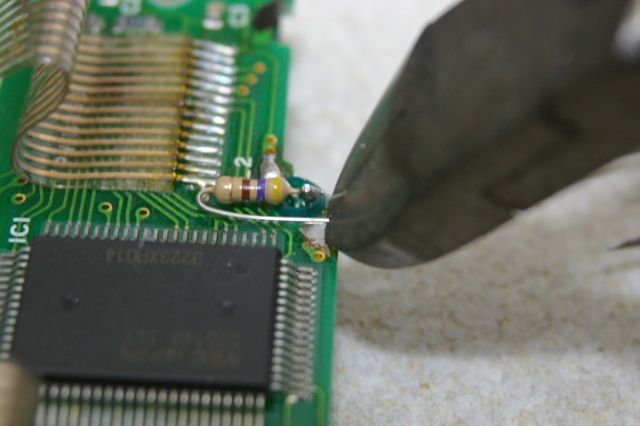

抵抗の長い足を、基板に合わせて切断します。


イメージ 31

基板のプラス⊕側にハンダ付けして終了です。


イメージ 32

Sメーターの照明をLEDに交換します。

ドライバーなどで、ソケットをそっとコジたら引いてください。

強くコジると、ゴムのソケットがパックリと割れて破損します。

イメージ 33

ゴムのソケットからムギ球を引き出し、切断します。


イメージ 34

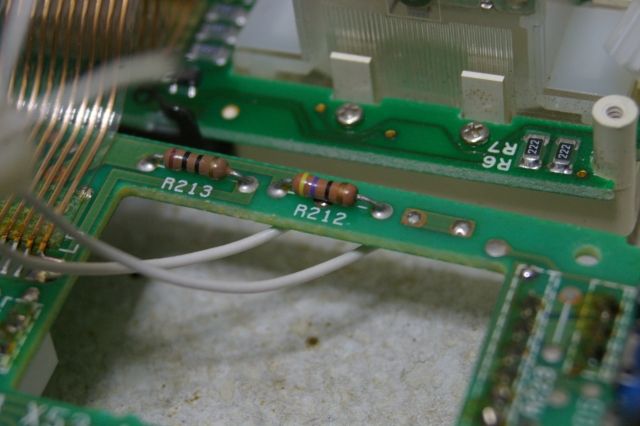

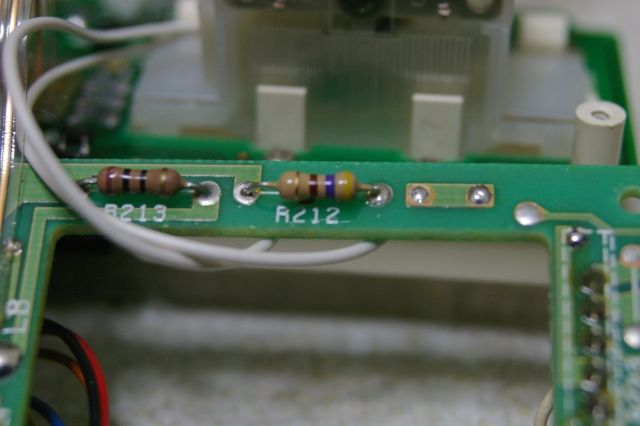

Sメータームギ球のケーブルの先には、R212と書かれた抵抗があります。

R212からムギ球に向かっている方の線が、交換するLEDのプラス⊕側です。

イメージ 35

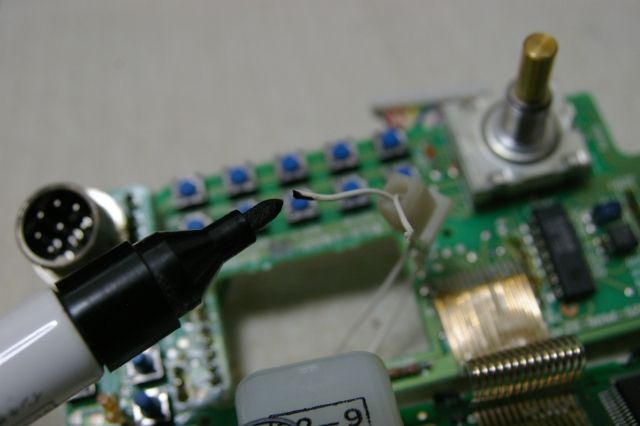

プラス⊕側に、マジックインキで印を付けます。

ゴムのソケットはそのままで、抜かないでください。

イメージ 36

マジックインキで印を付けた方に、LEDのプラス⊕をハンダ付けします。

このような洗濯バサミみたいな道具があると便利です。

イメージ 37

R212を取り外して、470Ωの抵抗に交換します。

SメーターLEDの電流制限抵抗です。

イメージ 38

470Ωに交換。


イメージ 39

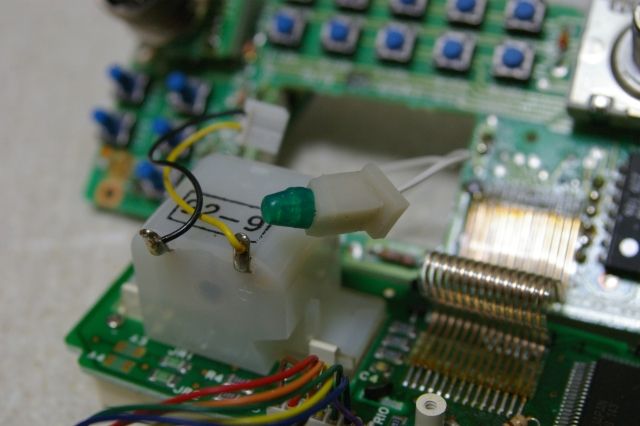

SメーターLEDに、緑色のキャップを被せます。

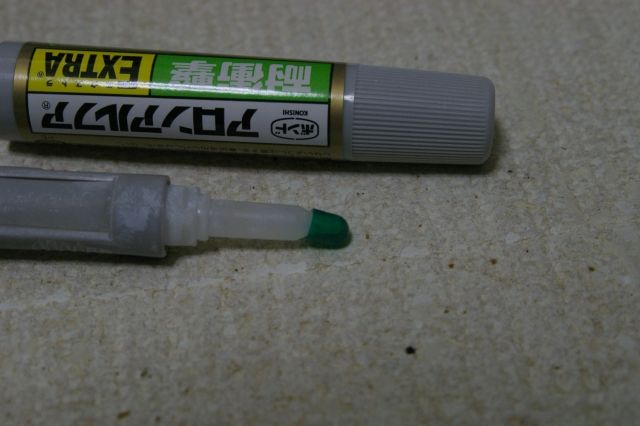

キャップに瞬間接着剤、アロンアルフアを塗布します。

イメージ 40

LEDにキャップを被せたら、5秒くらいギュッとつまんでください。

瞬間接着。。

ソケットをSメーターに取り付けて終了です。

イメージ 41

バックアップ電池の電圧3V以上。

分解と逆の手順で組み立てます。

イメージ 42

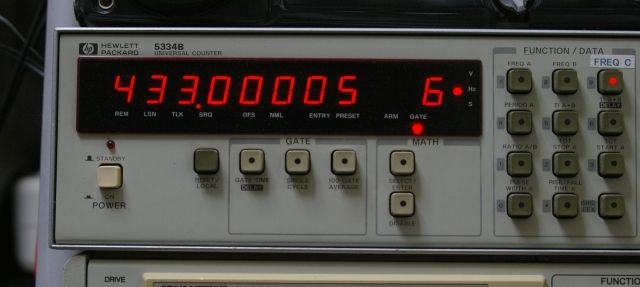

送信周波数調整。


イメージ 43

FMデビエーシュン調整。

規定の4.6Khz

イメージ 44

Sメーター調整。


イメージ 45

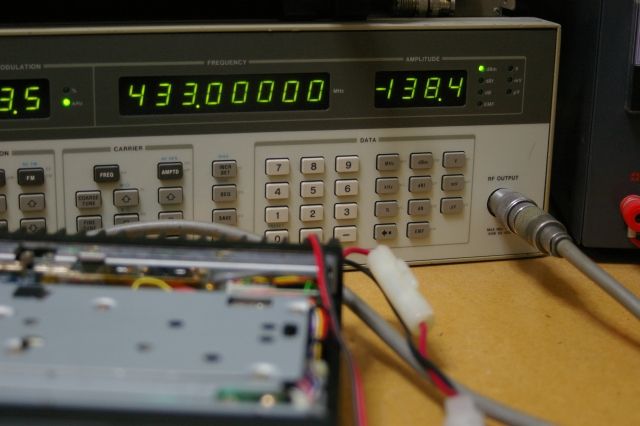

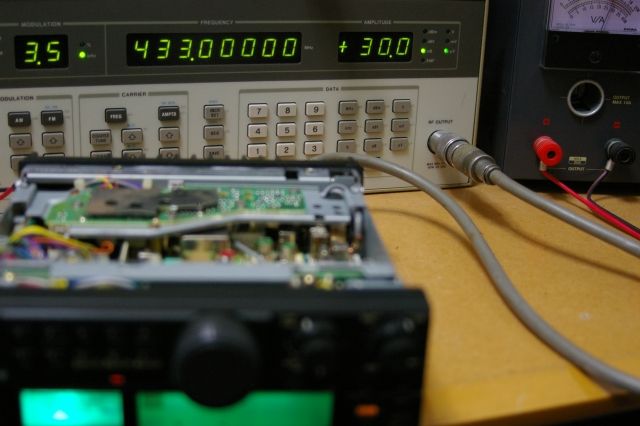

受信感度

ー138,4dBm (12dB SINAD)

イメージ 46

送信出力

HI 10W
LO 1W

イメージ 47

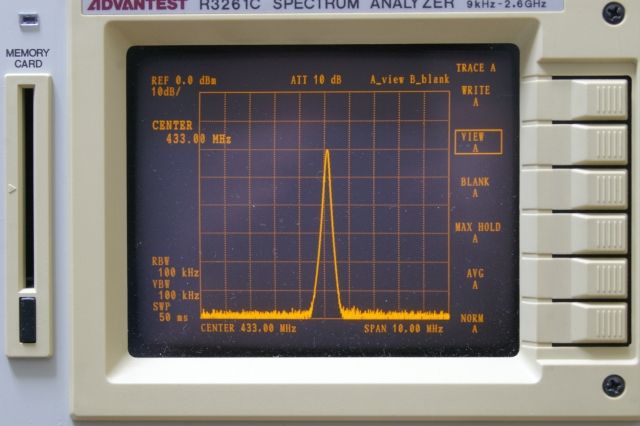

スプリアス良好。

70dB 以下

イメージ 48

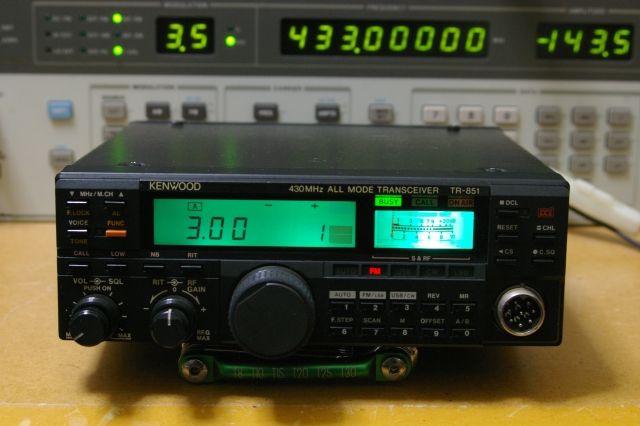

エメラルドグリーンの照明で、まるで水族館のよう。


イメージ 49

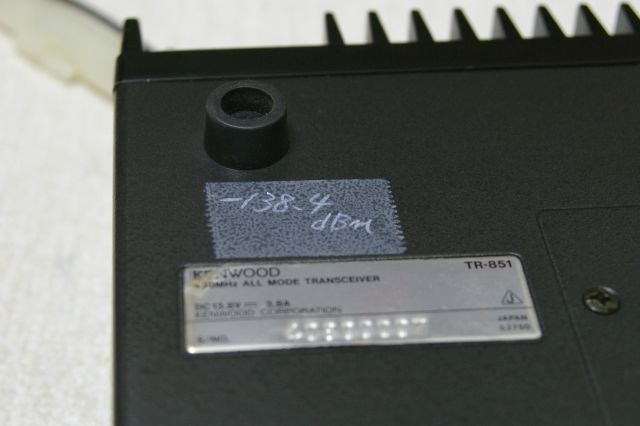

受信感度を記載したスペックシールを貼り、オーナー様に返却します。


イメージ 50

LED化を自分でやりたいという方の参考になったでしょうか。

画像50枚、ここまで見ていただきありがとうございました。
