TR-751・851の依頼が続いています。

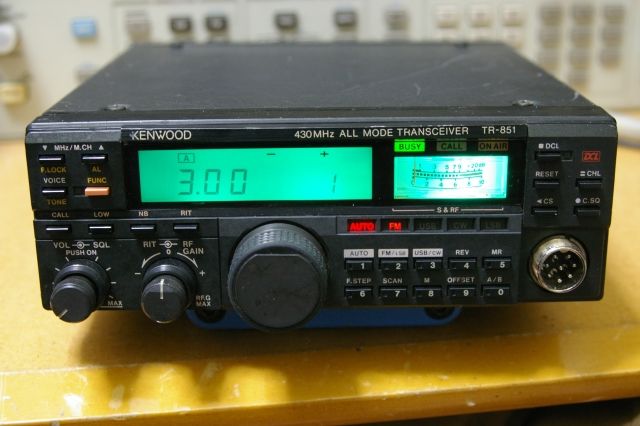

今回は、TR-851です。
照明をLED化。
LED化の仕方は、過去記事のとおり。
バックアップ電池をソケット化。
外部プリアンプを制御するための信号ケーブルを増設して欲しいとのことです。

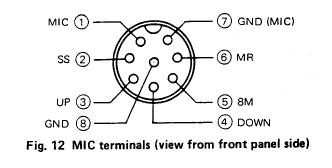

TR-751・851は、マイク端子の２番PINからスタンバイスイッチ（SS）の信号が出ています。
プリアンプの仕様にもよりますが、この信号を取り出せばON・OFFの制御に使えます。
２番PINは、いわゆるプレストークのPINです。
自作のマイク接続ボックスを作り、そこから取り出す方法が良いと思いますが、ここでは無線機から直接取り出してみます。
自分でやりたい方のために、見せてしまいますね。

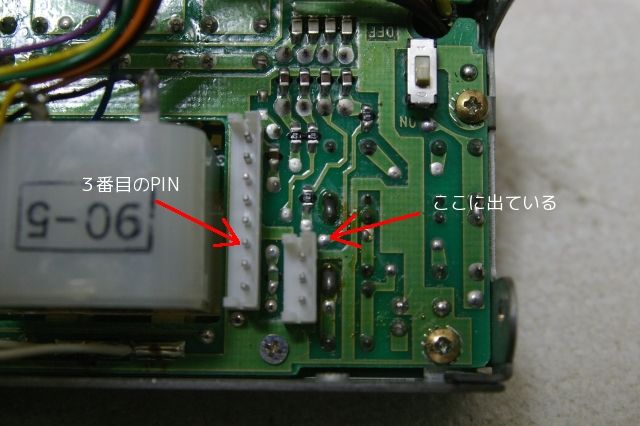

マイクコネクターのスタンバイスイッチ（SS）信号は、３番目のPINに入ります。
SS信号を取り出せる場所にケーブルを付けます。

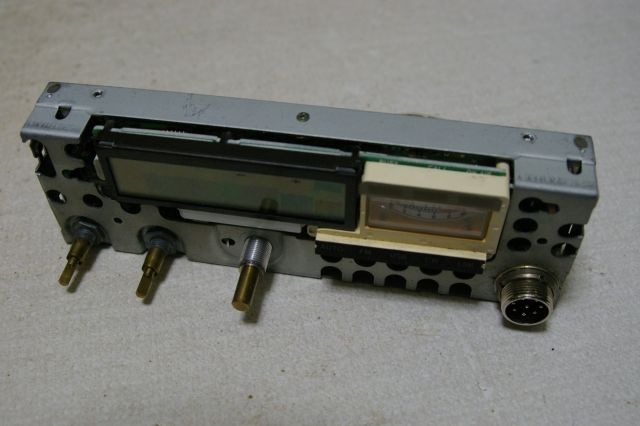

90-5と書かれている大きな白色プラスチック部品はSメーターですから、場所はそのすぐ横あたり。

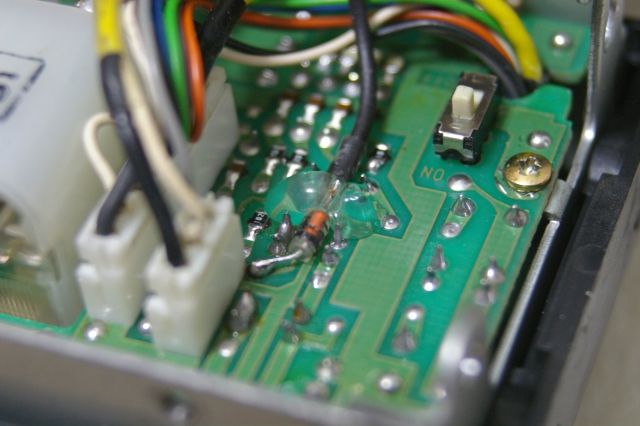

ケーブルをハンダ付けし、ホットボンドで補強。
このケーブルを無線機の外へ出せばOKです。
このような方法は、取扱い注意となるのでおすすめはしません。
しかし、これでは＋５Vが出力されて、プリアンプとの間でショートしてしまいます。
プリアンプとの間にダイオードを入れてください。
ダイオードの向きはこのとおりです。

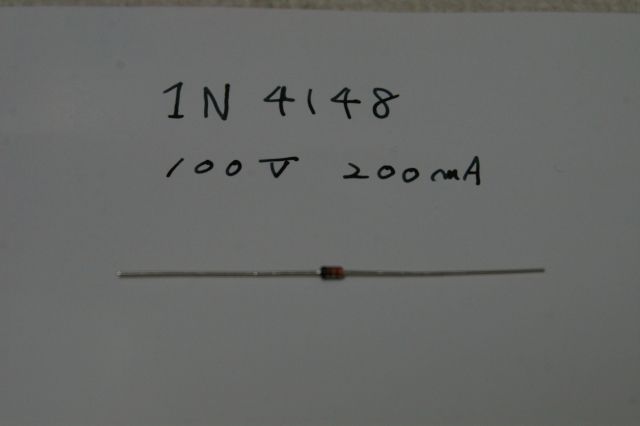

使用したのは手持ちのあった、小信号用シリコンダイオード
1N4148 （100V 200mA）
小型のダイオードなら何でも良いです。

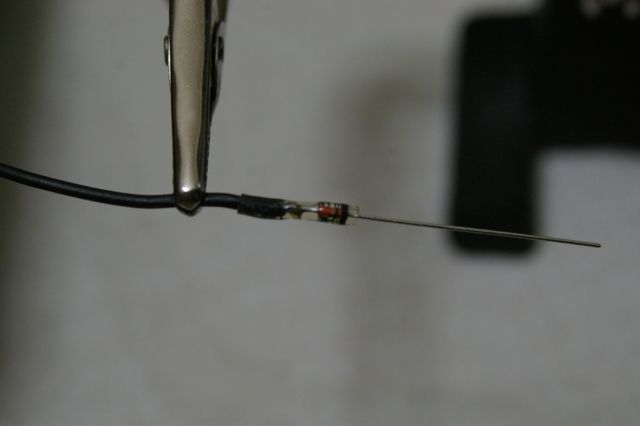

このように熱収縮チューブを被せて、
ダイオードの向きがわかるでしょうか。
ホットボンドで補強です。
熱収縮チューブの代わりに、ホットボンドで埋めてしまっても良いでしょう。
お手軽のようで結構大変な作業ですね。
いろいろ道具も使うし、自分でやりたい方は頑張って下さい。

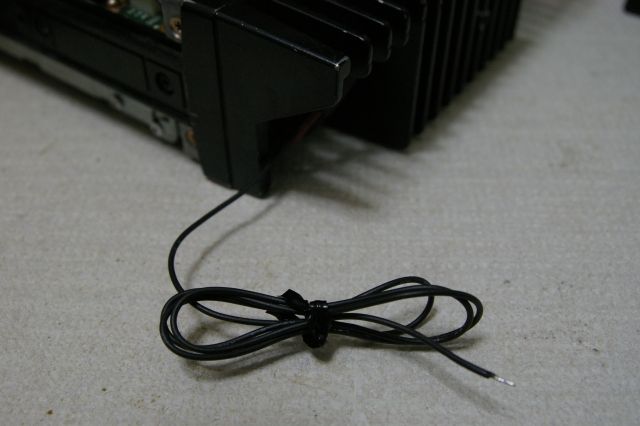

ケーブルを無線機の外に出します。
周波数調整。

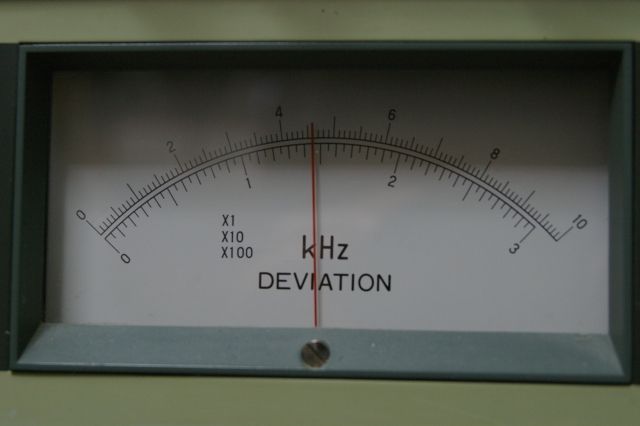

FMデビエーション
規定のとおり。
出力
HI ２０W
LO ５W

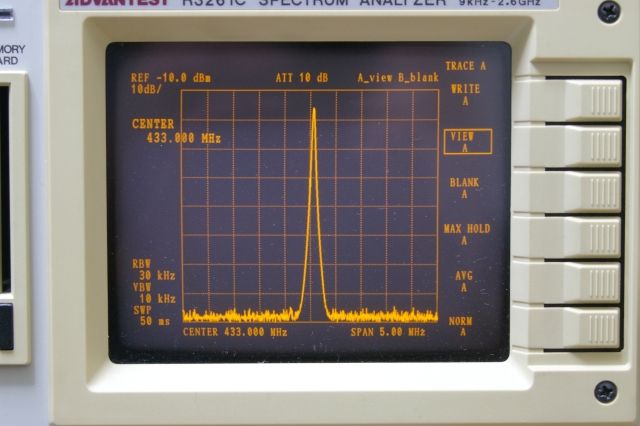

スプリアス良好。
受信感度。
ー138,5dBm （12dB SINAD）

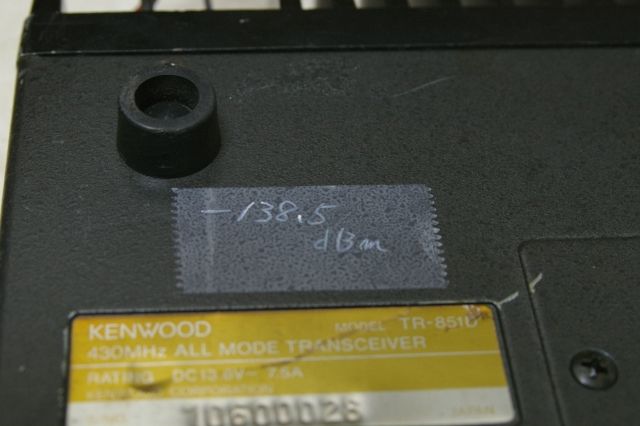

受信感度を記載したスペックシールを添付。
完了です。
