TM-732　

液晶パネルが表示されず、パックライトも点きません。

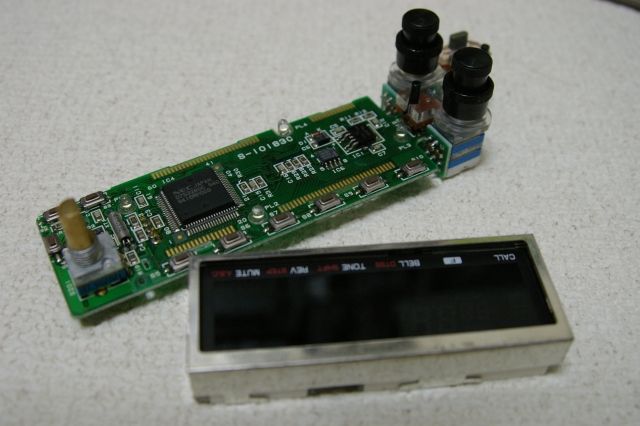

液晶取り外し。

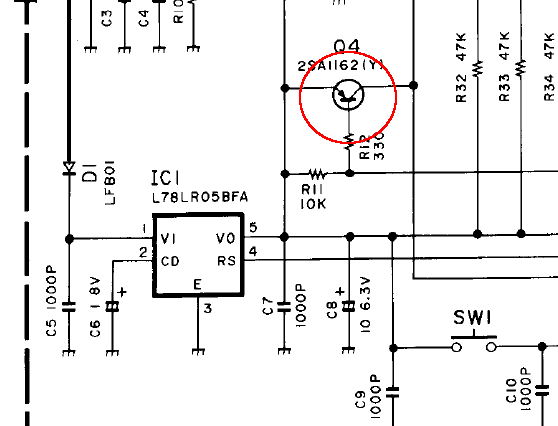

電圧を追っていくと、トランジスターQ4　2SA1162の出力がありません。

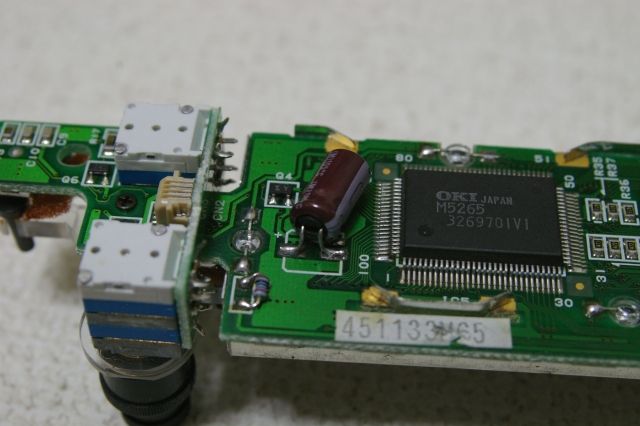

電解コンデンサーの液漏れにより、基板のスルーホールが断線しています。



スルーホールに細い銅線を通して貫通させました。



電解コンデンサーの交換とスルーホール処理によって、Q4　2SA1162が通電するようになりました。

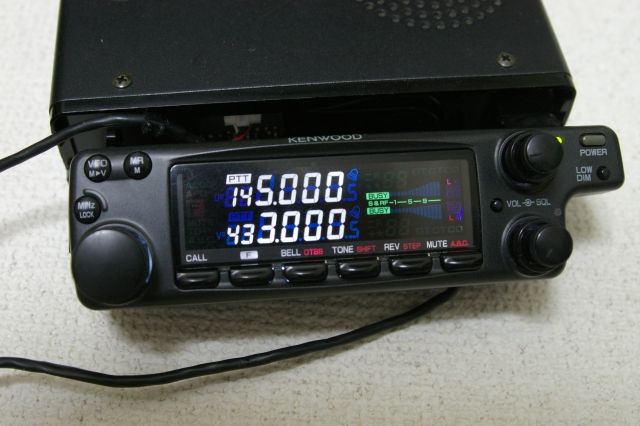

パネル全て点灯するようになりました。

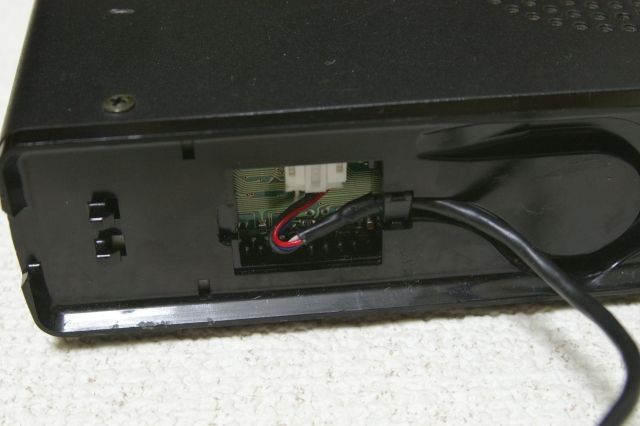

セパレートケーブルのフタがありません。



手持のフタ部品がありましたので、取り付けておきます。
