TR-751

プリアンプ用、制御ケーブル出しの依頼です。

JHGのブログでは、過去に同様のカスタマイズをしたことがあります。

記事は以下のとおりです。

http://blogs.yahoo.co.jp/asa226_com/13504229.html

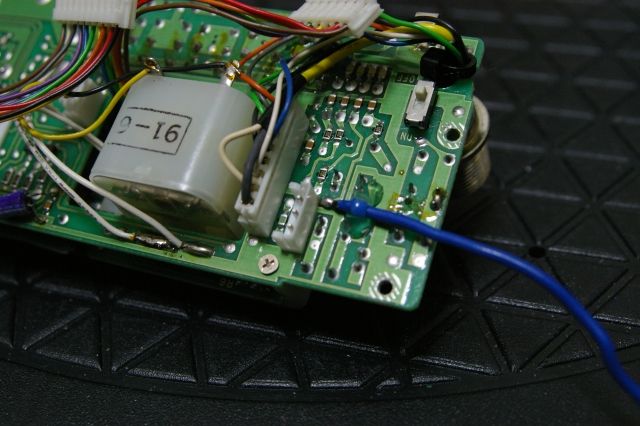

PTTのスタンバイが取り出せる場所に制御ケーブルを半田つけ。


イメージ 2

プリアンプ用制御ケーブルを外に取りだします。

送信時には０Vになり、受信時には６Vくらいを出力します。

受信時（スタンバイ）には常時６Vが出ていますので、接続を外しているときはショートに注意してください。
プリアンプの仕様によっては、ダイオードを入れる必要があります。
イメージ 3

TR-751に使うプリアンプは、アンテン１４４MHz用、GAM-2020

スタンバイコントロールの仕様は、スイッチONでマイナスに落ちるようになっています。

イメージ 10

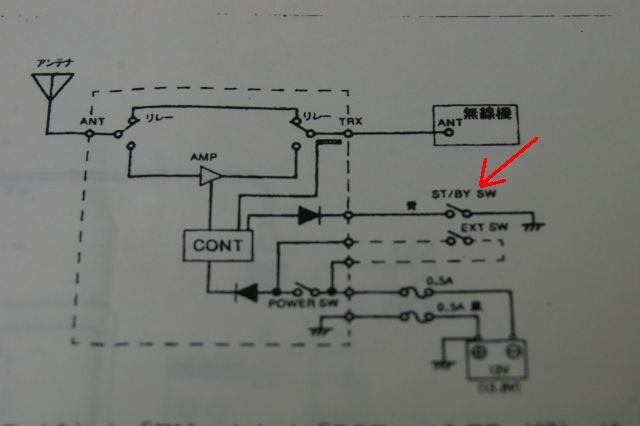

参考　ブロック図


イメージ 11

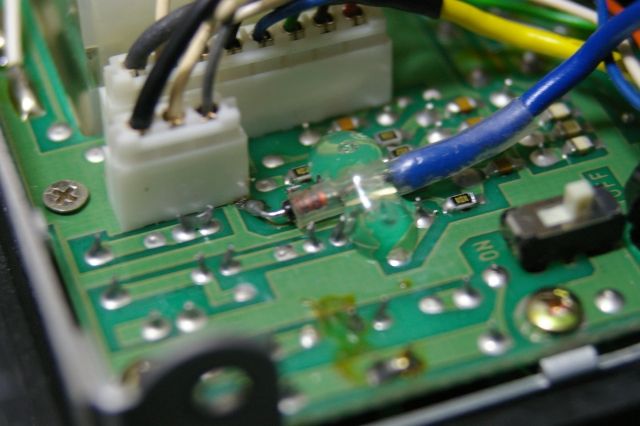

無線機側にもダイオードを入れておくことにしました。


イメージ 12

ホットボンドで固定しました。

これで無線機から電圧６Vが出力されず、先端が触れてもショートしません。

アンテンのプリアンプの回路にはダーオードが入っていますので同じことですね。

イメージ 13

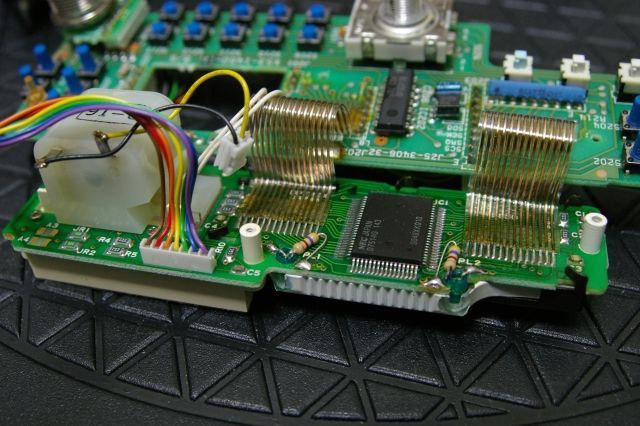

液晶バックライトのLED化


イメージ 1

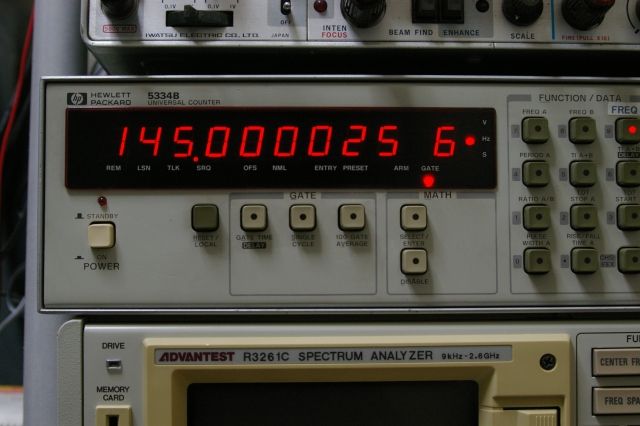

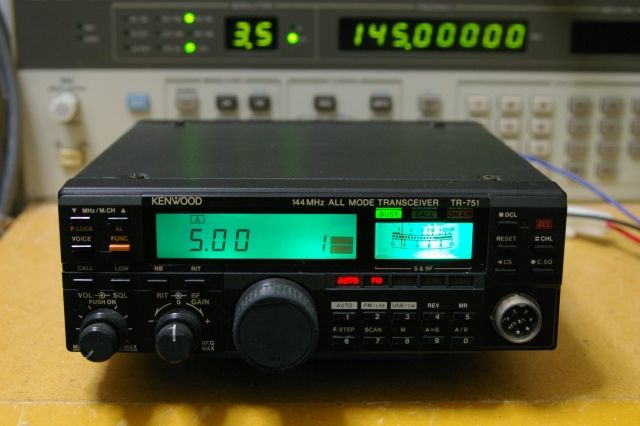

送信周波数。


イメージ 4

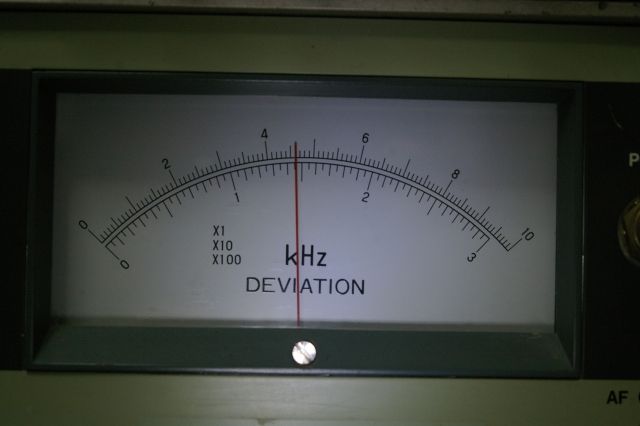

FMデビエーション

規定の4,6Khz

イメージ 5

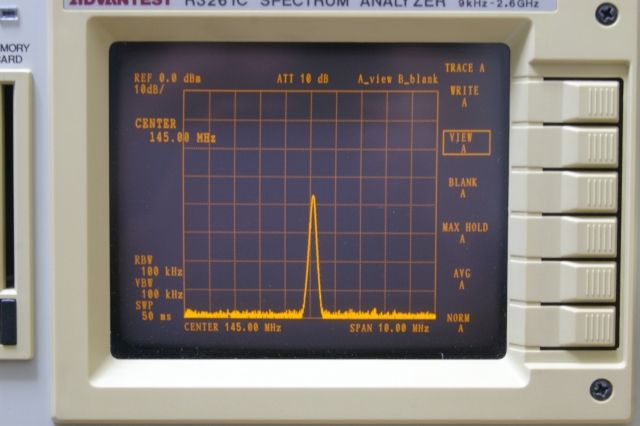

スプリアス、良好。


イメージ 6

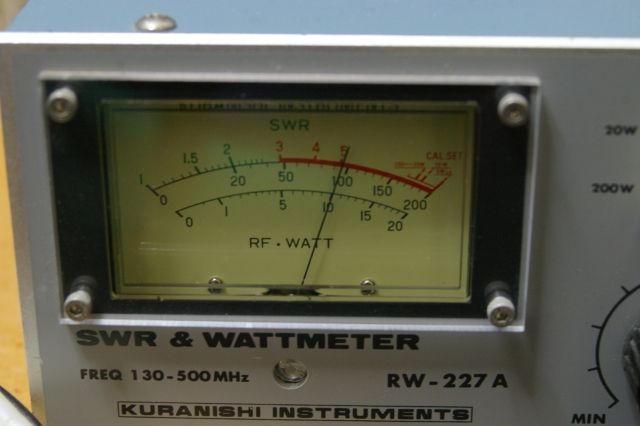

出力

HI　１０W
LO　1W

イメージ 7

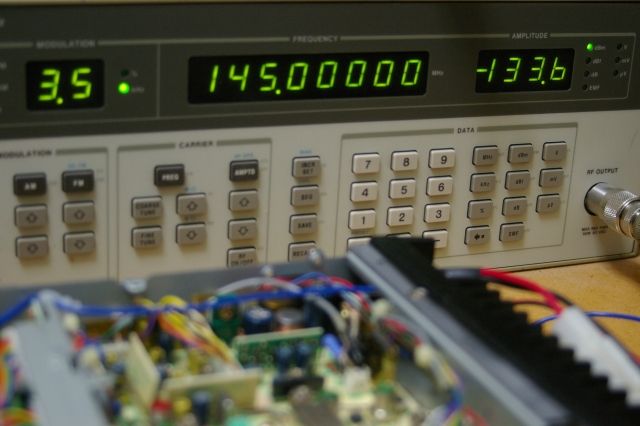

受信感度

ー133,6dBm　（SINAD）

イメージ 8

移動運用シーズン到来ですね。

わかりやすい操作で、サッと使える無線機です。

イメージ 9
