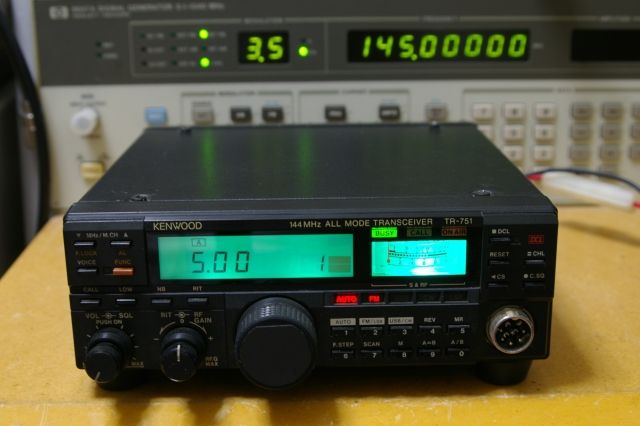

TR-751　受信感度が悪い、Sメーターの振れもおかしいとのことでお預かりしました。

ー90dBm　くらい受信しないとSメーターが動きません。

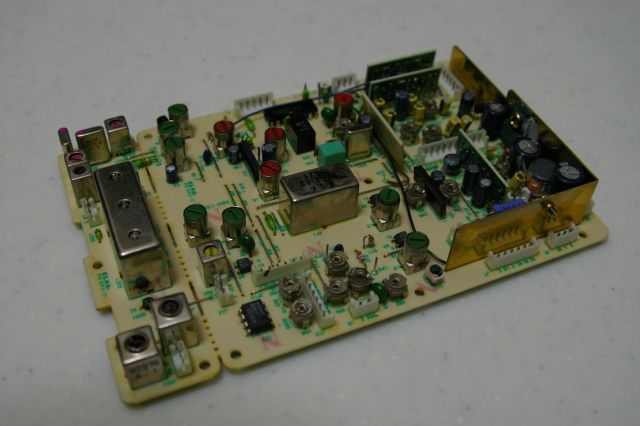

RX基板取り外し。

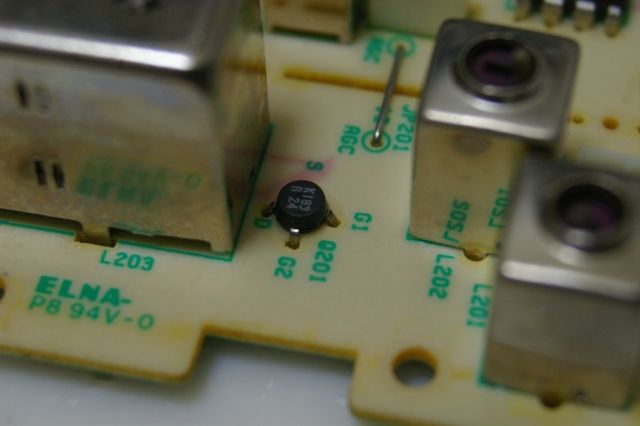

受信FET、3SK189の不良です。

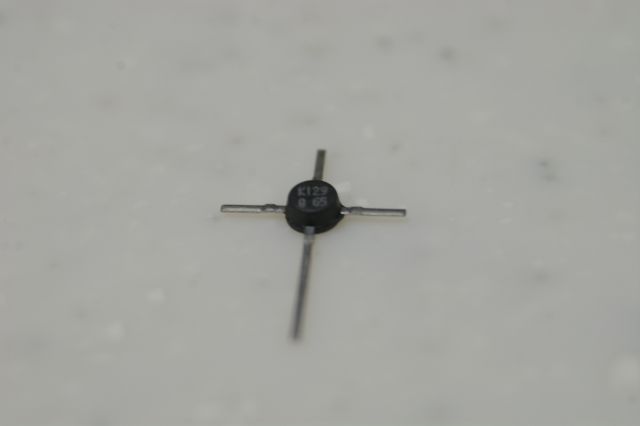

3SK189　→　代替品3SK129に交換しました。



Sメーターの振れがおかしいとのことで、小刻みに振れています。

受信音にも歪みがあります。

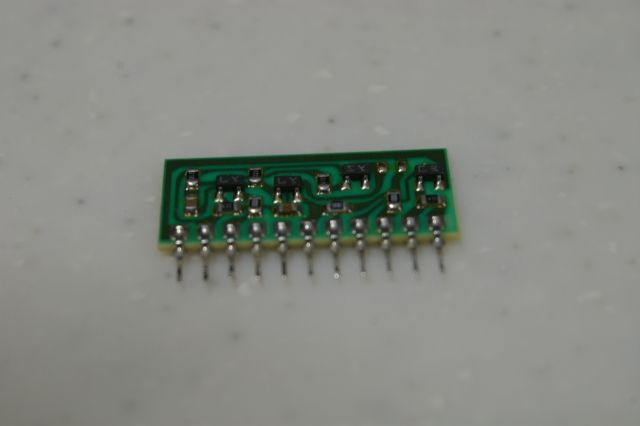

ー６V　DC-DCコンバータ不良です。

TR-751シリーズは、この基板がNGになる場合が多いですね。

SメーターがMAXで張り付いたままになったり、ピコピコと振れたり、ノイズが出るようになったりします。

チップトランジスタ３個交換しました。

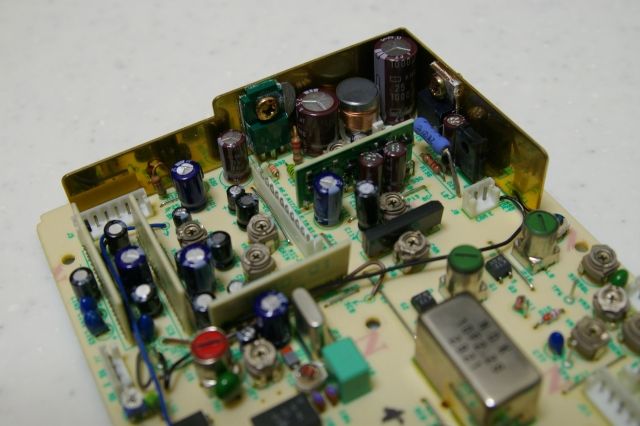

RX基板、電解コンデンサー　オール交換しました。

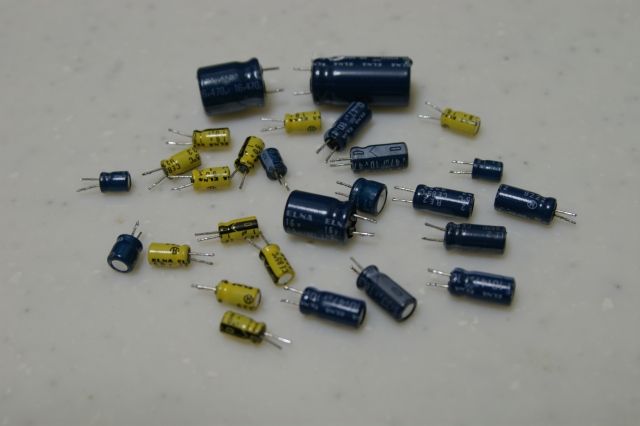

劣化した電解コンデンサーです。

特に黄色いコンデンサーはドライアップがひどいです。


Sメーター、受信音も正常になりました。

Sメーター調整中の状況です。


パネル照明をLED化。

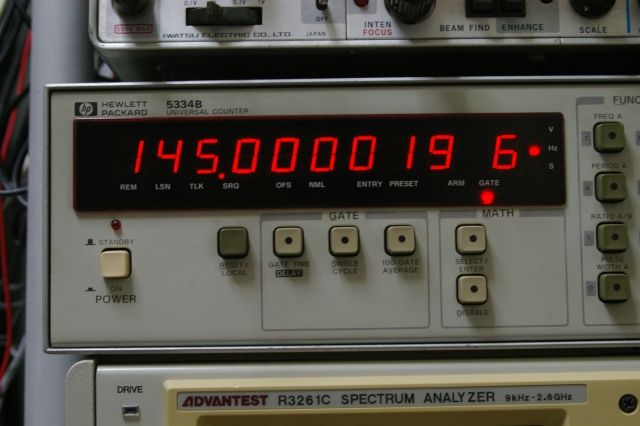

周波数調整。



スプリアス良好。

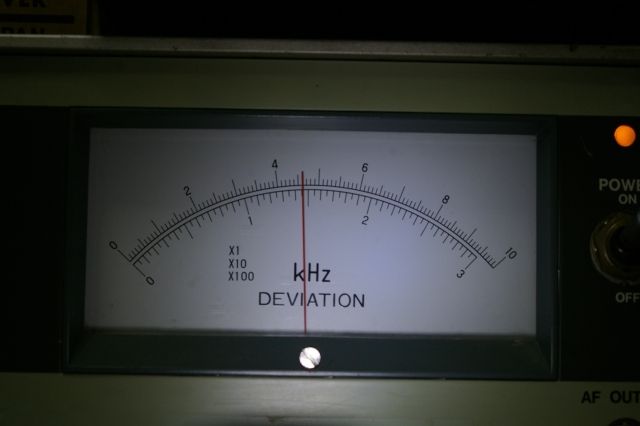

FMデビエーション。

規定の　4,6KHz

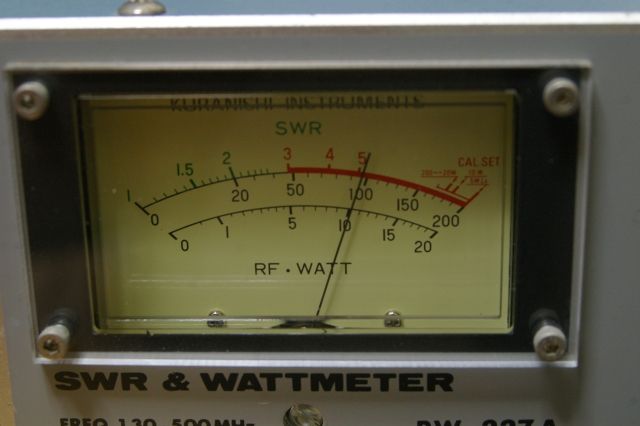

出力　１０W

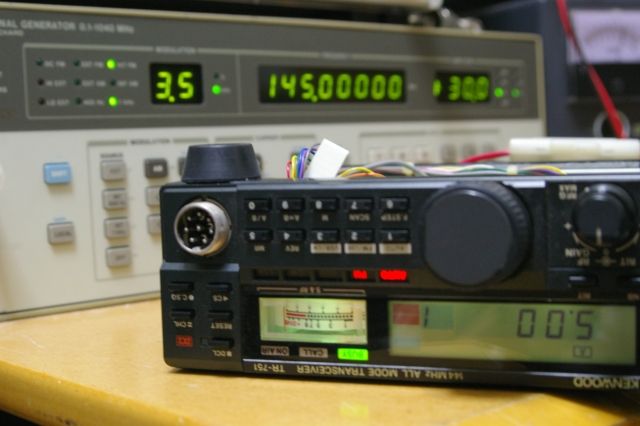

受信感度　復活！

ー140,4dBm　（SINAD）


TR-751は汎用部品で治ります。

不具合の症状によって、これほど修理の方法がわかっている無線機はないでしょうね。
