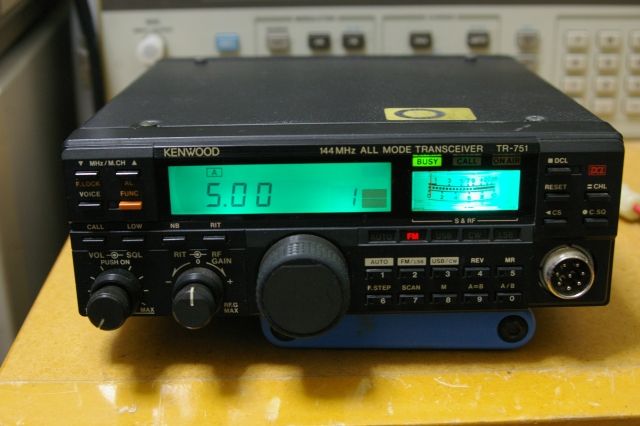

TR-751　受信音が小さいとのことで、お預かりしました。

音が小さいだけで受信感度が悪いわけではなく、ボリュームを目一杯上げないとまともに聞こえません。

ボリュームを上げるとFMノイズは大きく聞こえるので、ボリュームとオーディオアンプは正常です。

ならば、プリアンプ関係を疑ってみましょう。

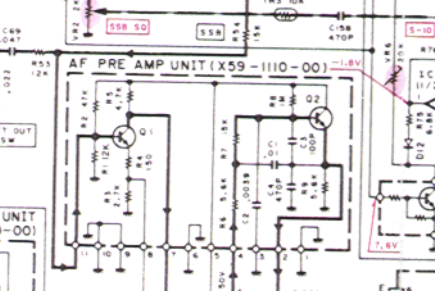

プリアンプユニット取り外し。



Q１、Q２　測定したところ正常でした。

これが原因ではないようです。


プリアンプユニット関係、周辺の電解コンデンサー交換しました。



SSBのときは正常で、FMのときに音が異常です。

つまり、受信アンプには異常がないということです。

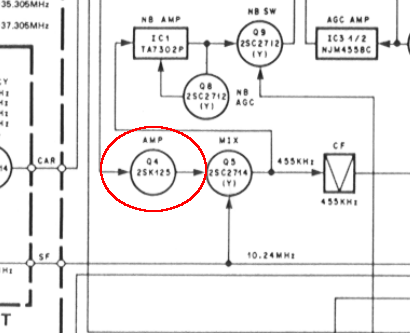

FM回路のみに絞って検討すると、ミキサーの手前にアンプがあり、これがあやしいです。

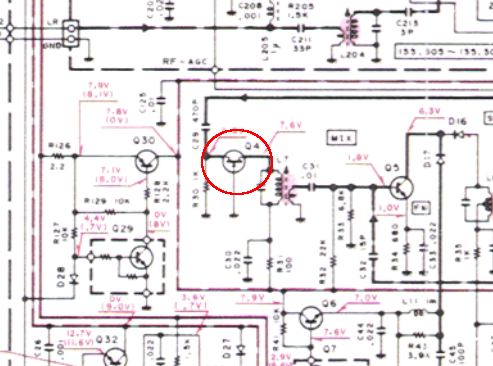

回路図ではこの場所にあるFET。

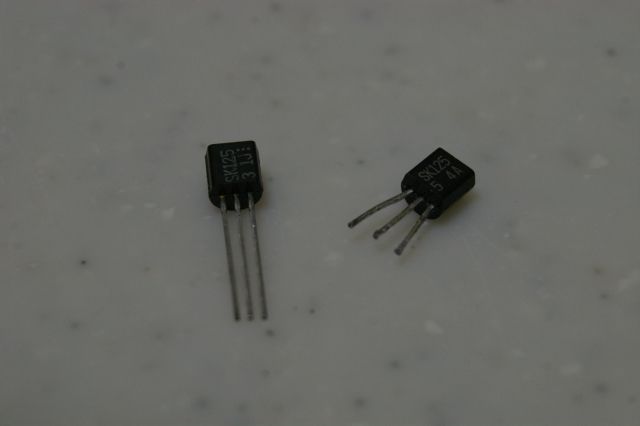

2SK125

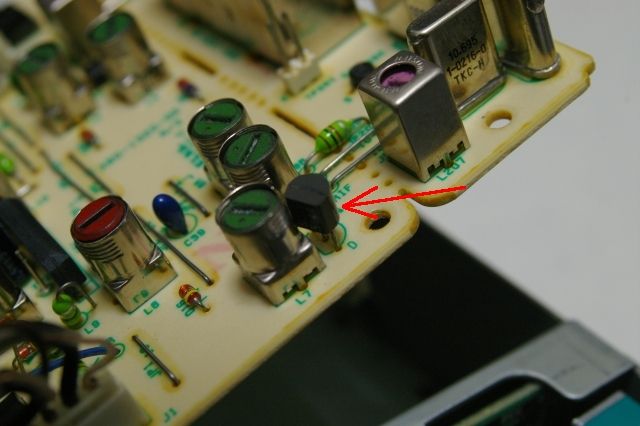

2SK125交換です。



2SK125、今はディスコンとなっており貴重なものです。

JHGの手持ち在庫もこれでおしまい。

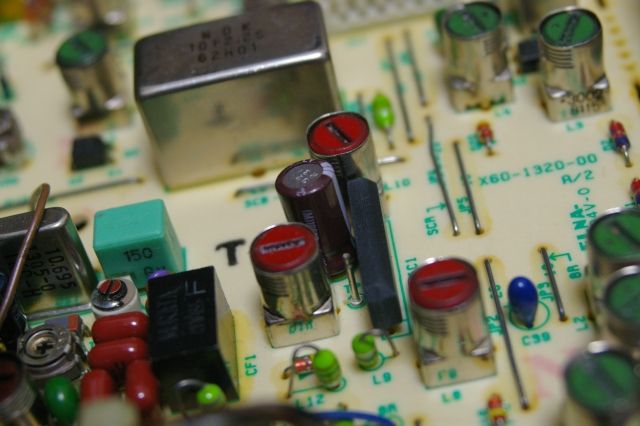

L１５　IC2　TA7761P　DET入力用コイル再調整。MAXにします。


L15関係、電解コンデンサー交換。

以上で、音が正常になりました。

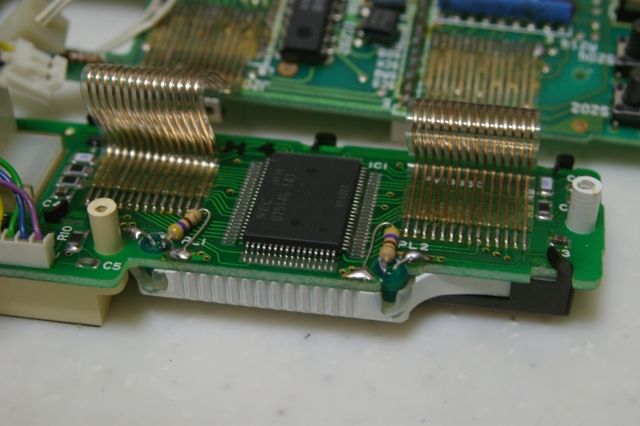

パネル照明LED化



Sメーター感度調整

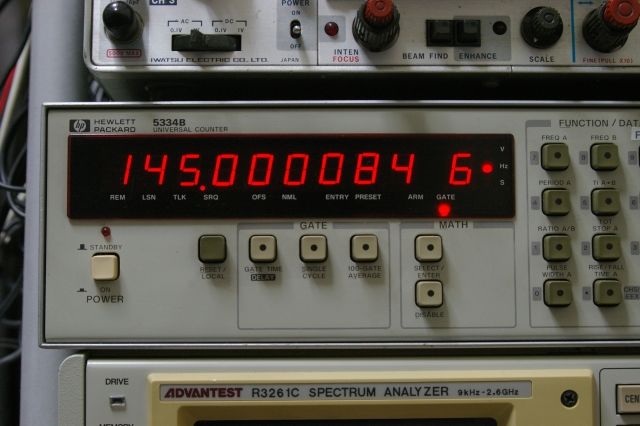

周波数調整。

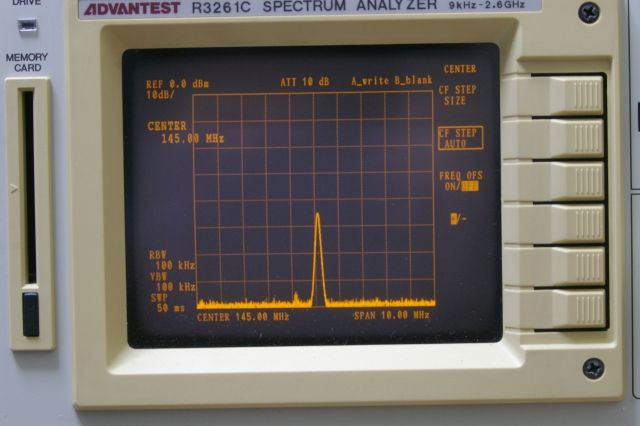

スプリアス、良好。

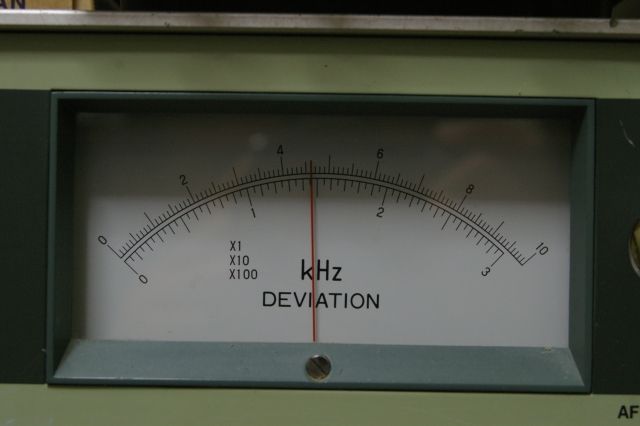

FMデビエーション

規定の4,6Khz

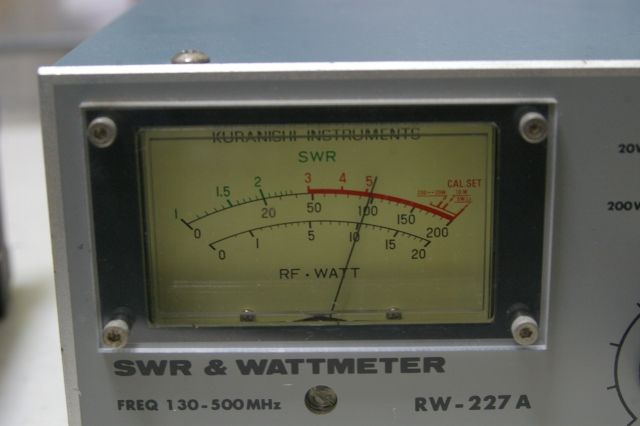

出力　１０W

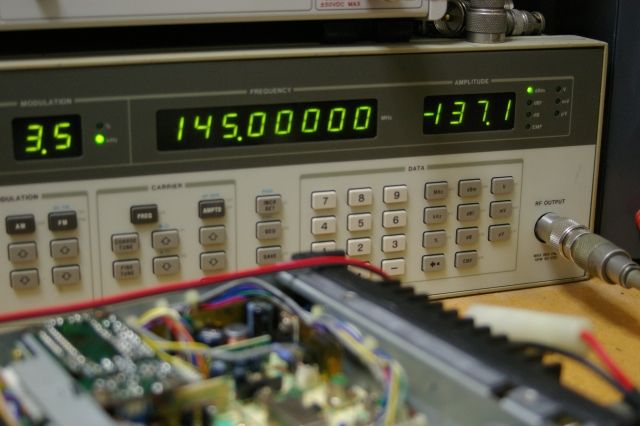

受信感度。
感度再調整後

ー137,1dBm　（SINAD）


修理完了しました。
