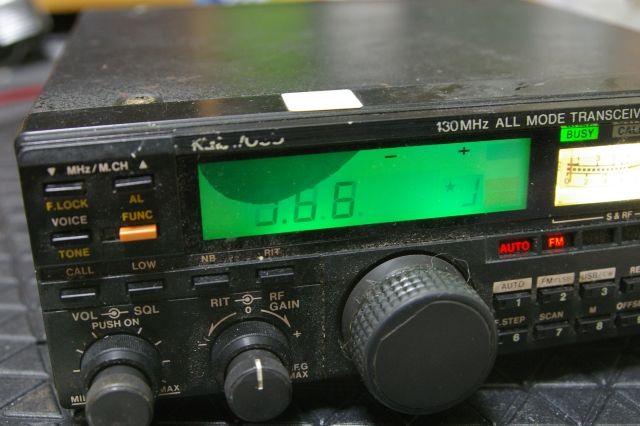

TR-851　液晶パネルが破損したとのことで、お預かりしました。



ジャンクパーツから部品を取り外して移植します。

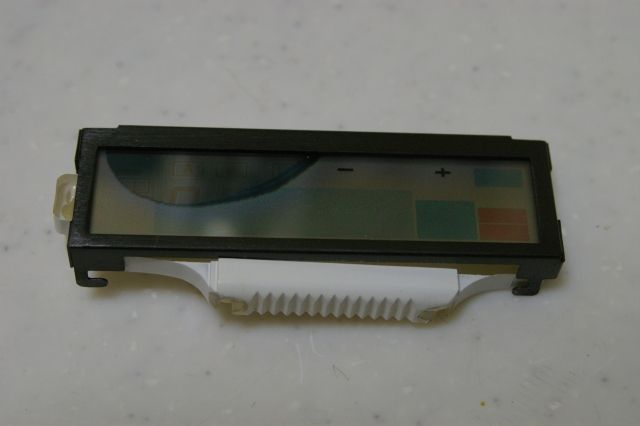

破損したパネルを取り外し。

急な温度変化などで、パリッと破損してしまうことがあります。

くも膜下出血のようですね。

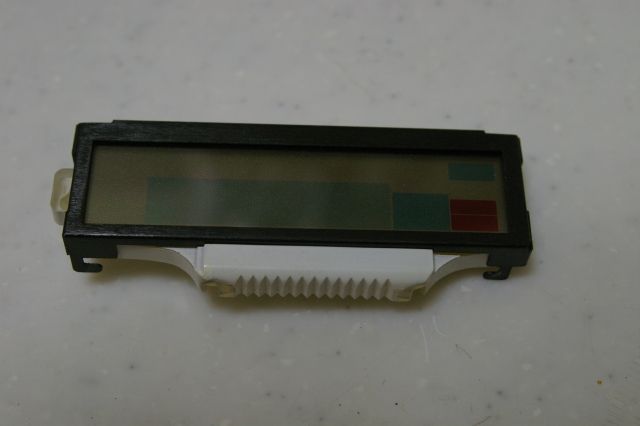

交換用パネル。

液晶パネルもこの時代はデリケートだったようですね。

現在の液晶パネルは丈夫になりました、腕時計の「Gショック」の液晶はとても強いです。

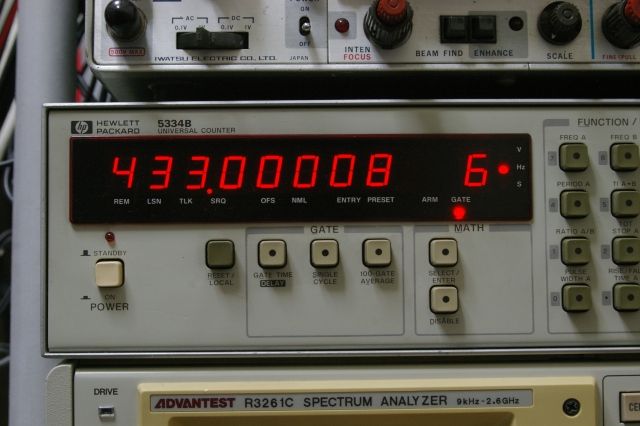

周波数。

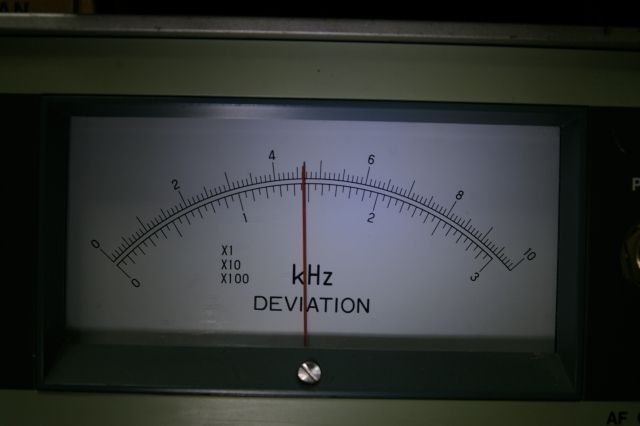

FMデビエーション

規定の4,6Khz

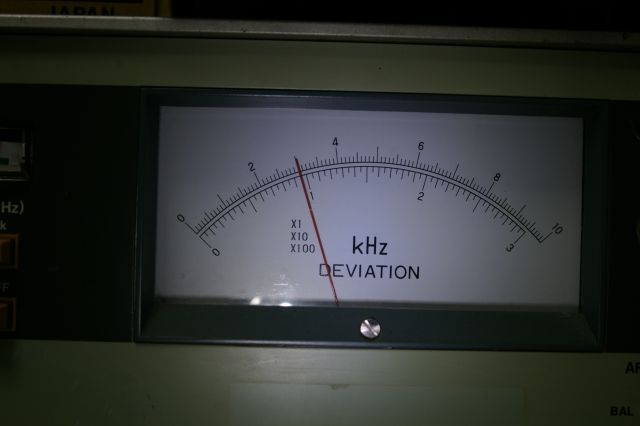

マイクゲイン調整

規定の3,0Khz

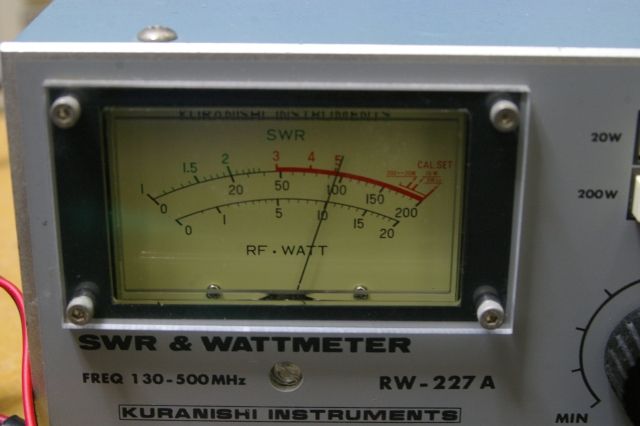

出力。

HI　10W
LO　１W

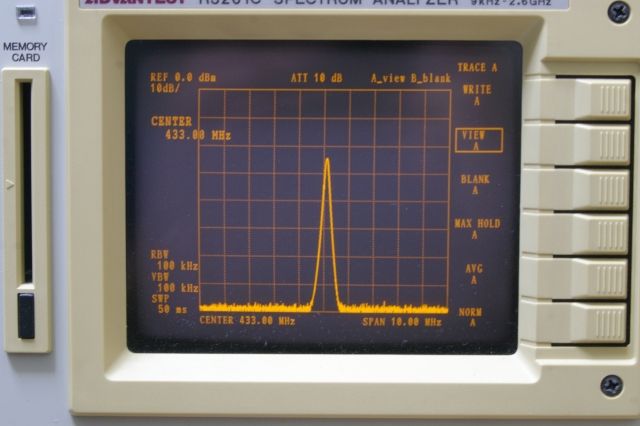

スプリアス。

良好


受信感度。

ー140,5dBm　（SINAD）


430Mhzは昼夜を問わず、安定した伝播をするバンドですね。

TV放送もこの辺りの周波数で行われています。
