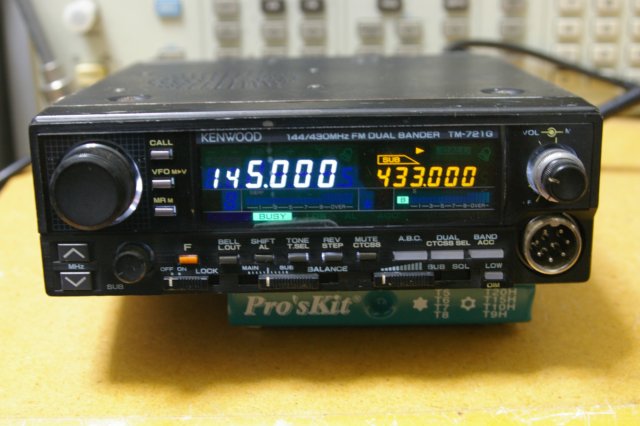

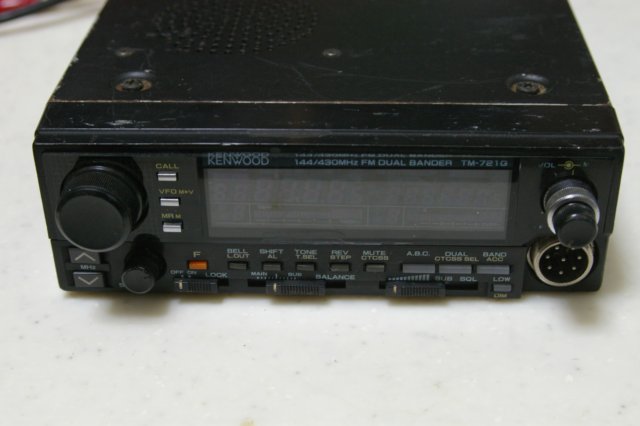

TM-721G バックライト切れ、点検のためお預かりしました。
真っ暗で何も見えません。

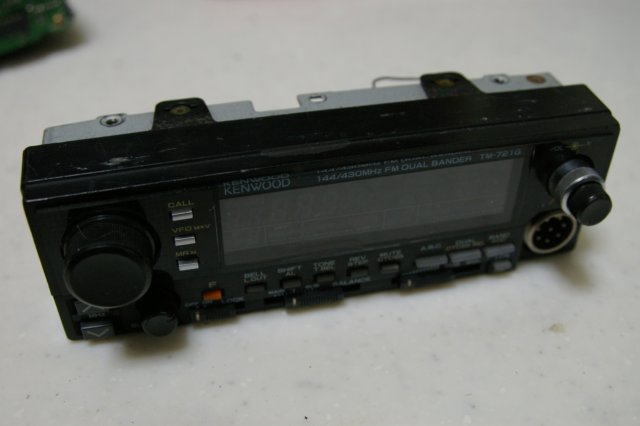

フロントパネル取り外し。

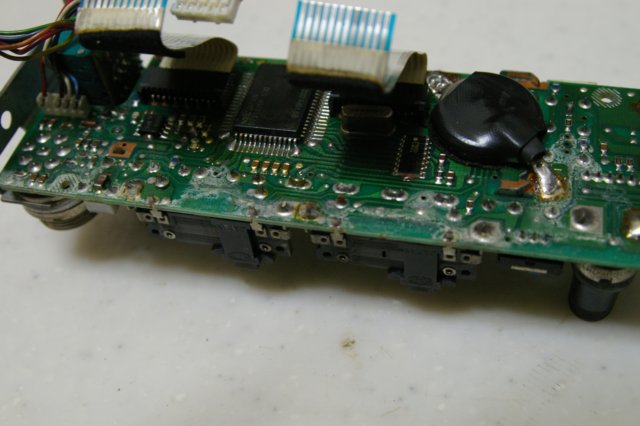

パネル分解してみると、基板が白く汚れていました。
何か液体をジュースでもこぼしたようですね。

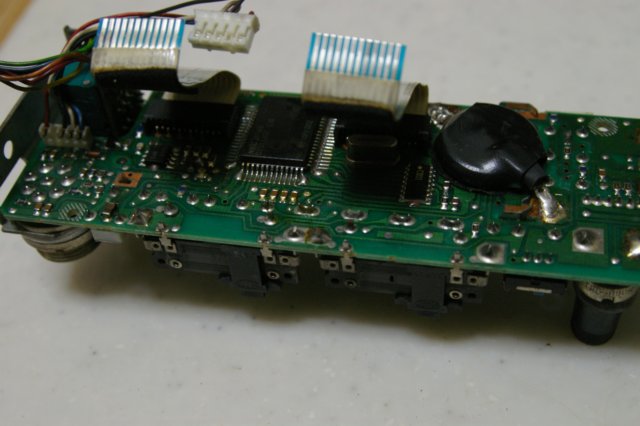

アルコール洗浄しました。

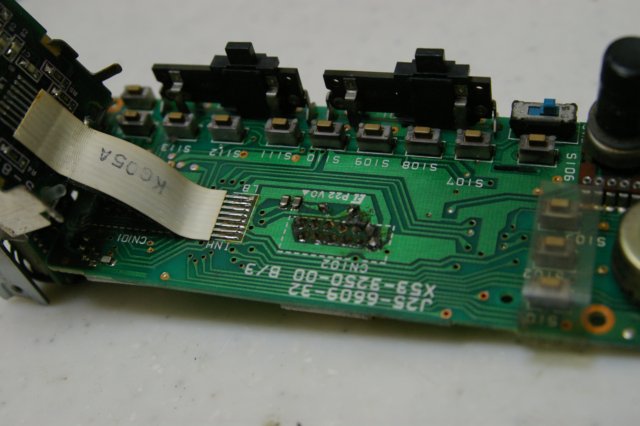

液晶パネルをめくってみると、基板が黒いススで汚れていました。
アルコール洗浄しました。

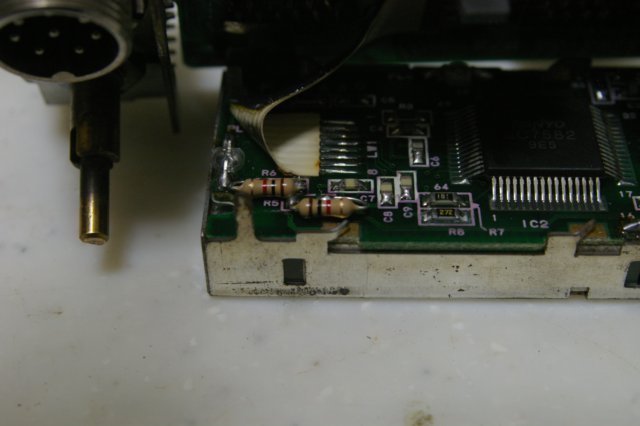

バックライトをLED化しました。

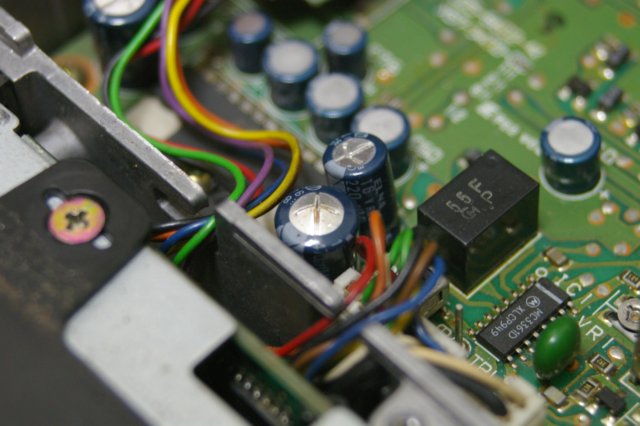

電解コンデンサーがパンクしていました。
基板取り外し。

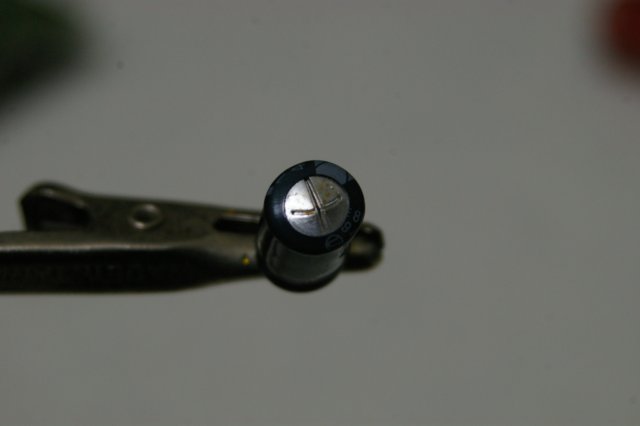

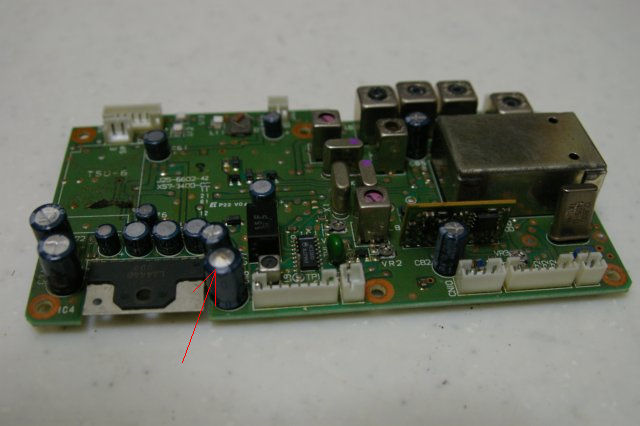

このコンデンサーがパンクです。

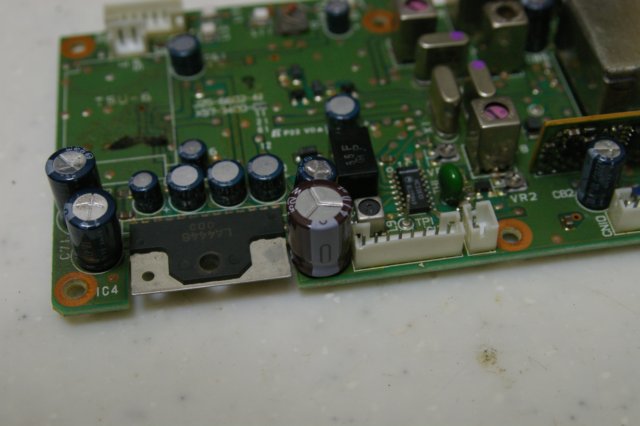

コンデンサー交換しました。
耐圧アップ。

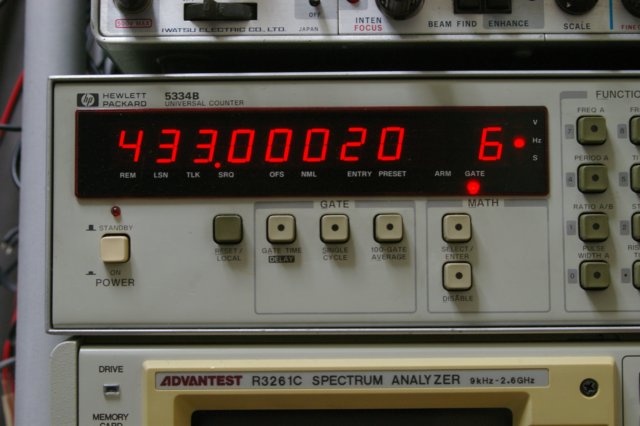

周波数。

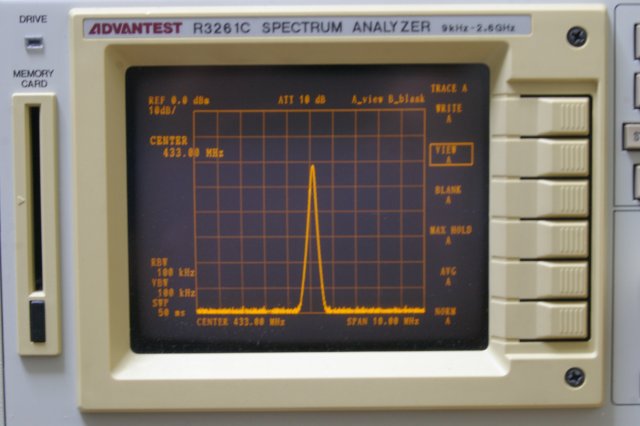

スプリアス良好。
１４５Mhz
４３３Mhz

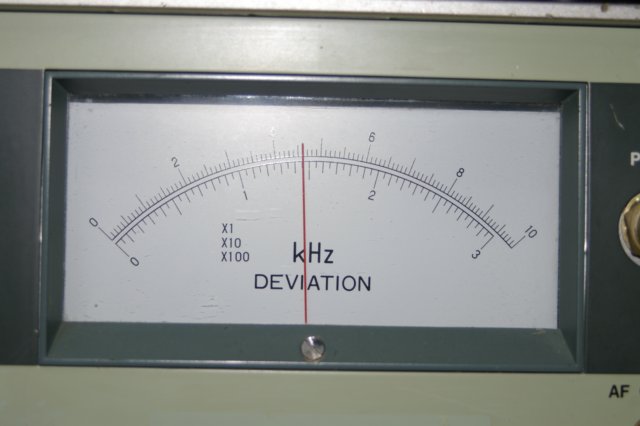

FMデビエーション調整。
規定の4.6Khz
出力 ５０W
LO １０W
受信感度。

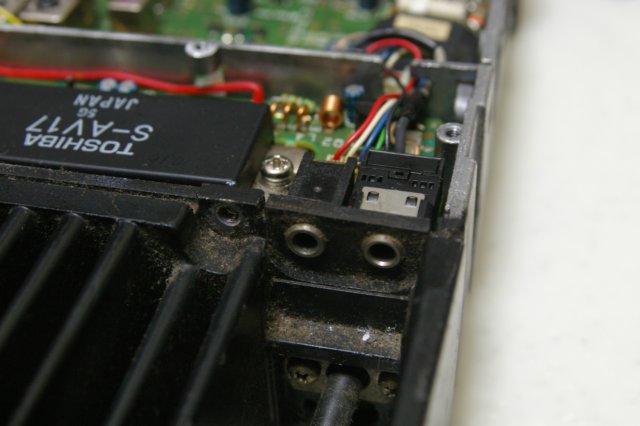

SINAD感度が不安定なのでおかしいと思い調べてみると、スピーカージャックの不具合を発見しました。

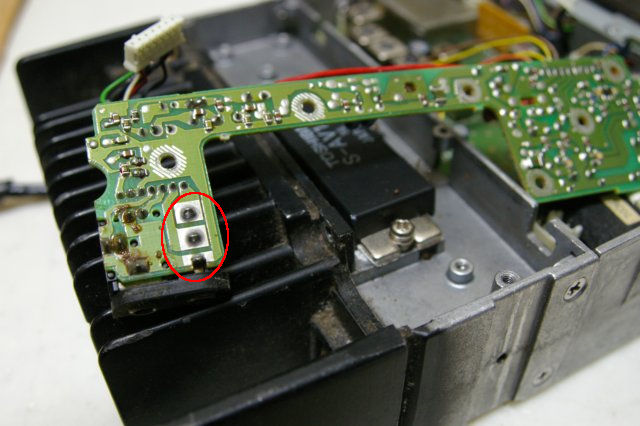

スピーカージャック、ハンダクラック修正。
受信感度。

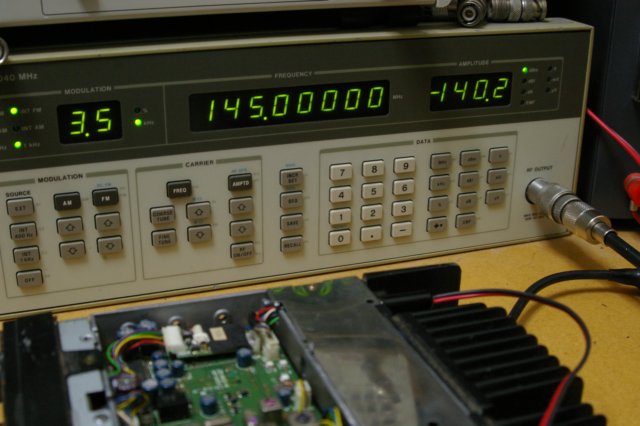

－１４０．２ｄBm （SINAD）

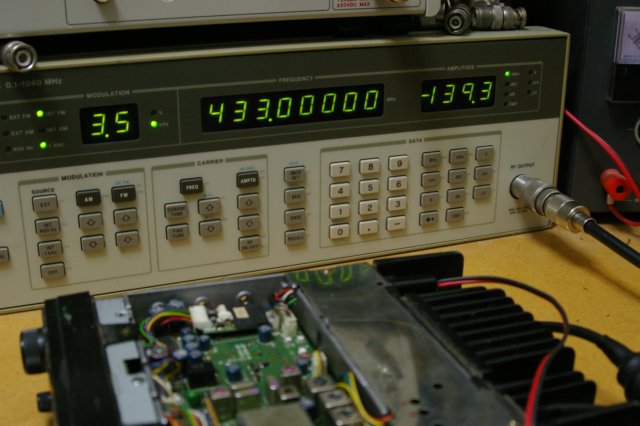

－１３９．３ｄBm （SINAD）
基本性能は出ています。
まだまだ現役ですね。
