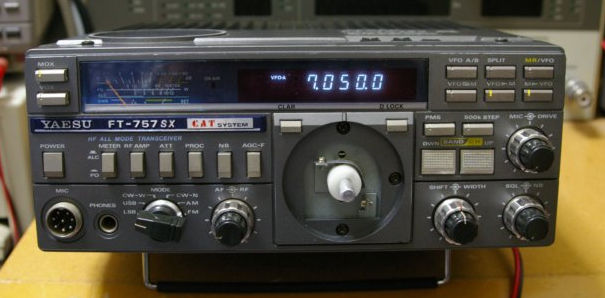

YAESU FT-757　お預かりしました。


イメージ 1

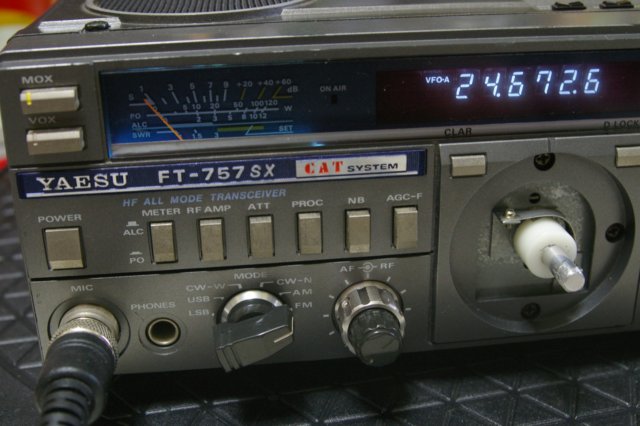

ダイヤルが固着して動きません。


イメージ 2

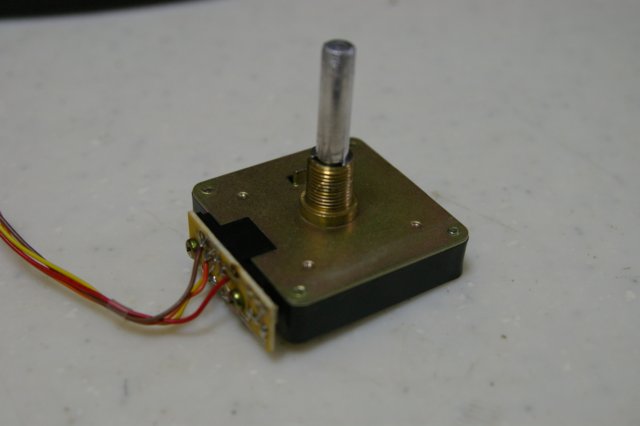

ダイヤルユニット取り外し。


イメージ 3

光学式のエンコーダです。


イメージ 4

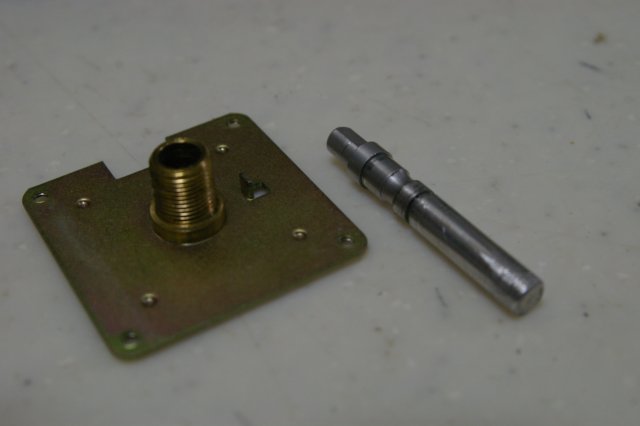

心棒を抜くとオイルが完全に乾いており、接触面は傷だらけでした。


イメージ 5

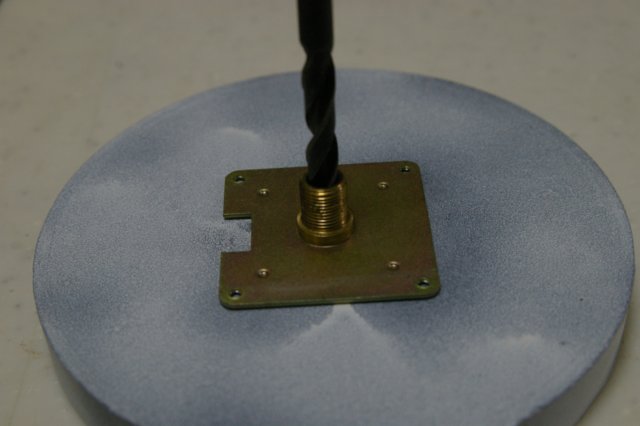

内側をドリルでさらいます。


イメージ 6

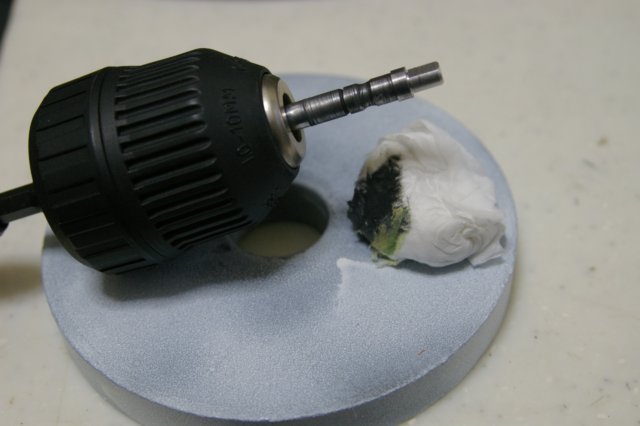

心棒は研磨剤をつけて磨きます。


イメージ 7

きれいに仕上げ。


イメージ 8

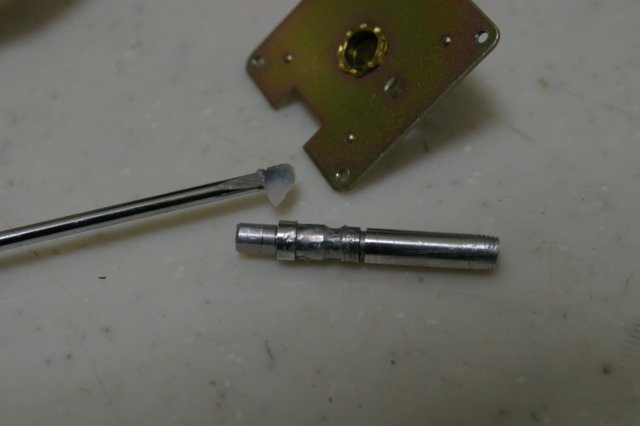

グリスを塗り


イメージ 9

スムーズに回るようになりました。


イメージ 10

アイドリング電圧など各部を調整しました。


イメージ 11

デビエーション調整。

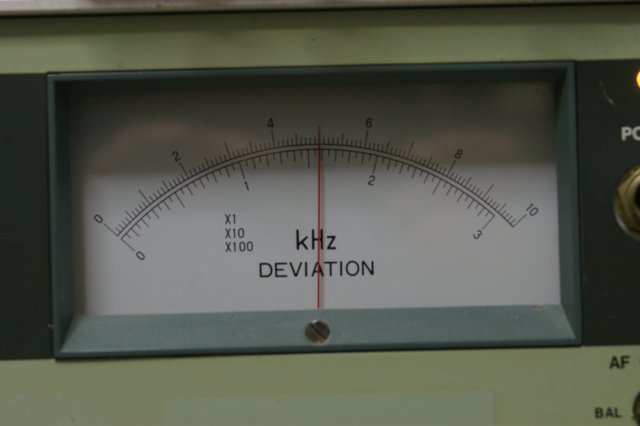

マイク入力１０ｍVのとき、５Khz

イメージ 12

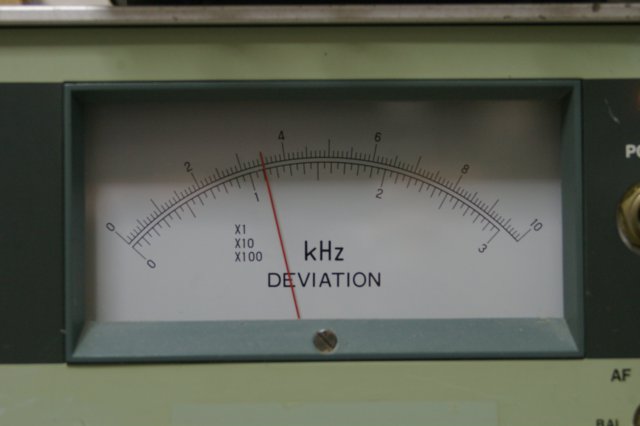

マイク入力１．５ｍVのとき、３．５Khz


イメージ 13

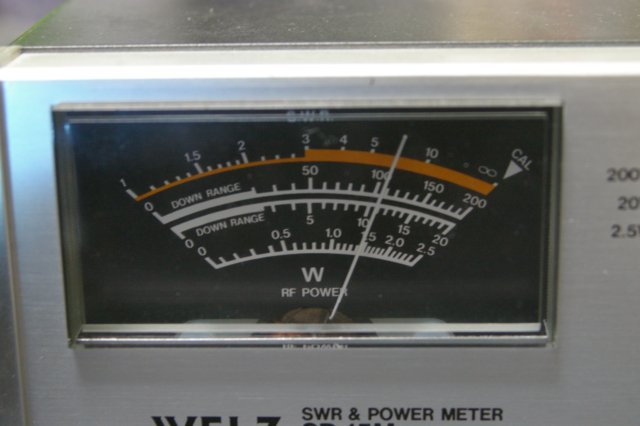

出力

１０W

イメージ 14

２９Mhzにて

スプリアス良好。

イメージ 15

周波数　良好。

２９．００Mhz

イメージ 16

受信感度。

－104.7ｄBm

この時代の無線機では平均的でしょう。

イメージ 17

必要十分なツマミ類だけのシンプルな使い心地の無線機です。

ダイヤルが無いですが、手持ちがありませんでした。

イメージ 18
