TM-732 １４４Mhz受信感度が悪いとのことで、お預かりしました。
受信感度を測定してみると、ー１００ｄBmでもまったく聞こえません。

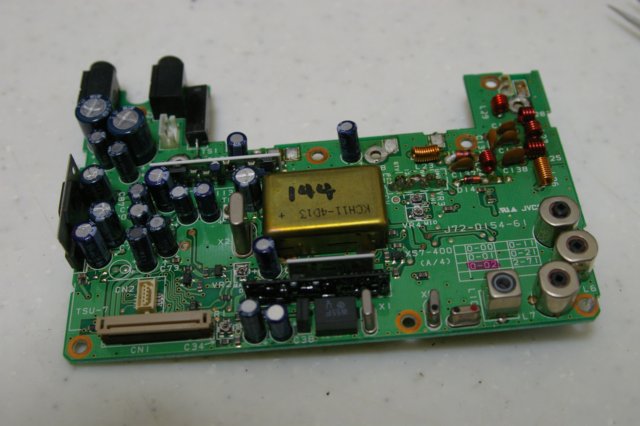

１４４Mhz側の基板を取り外します。
受信感度が悪いのは、第一アンプのFETが不良でした。
Q1 ３SK184

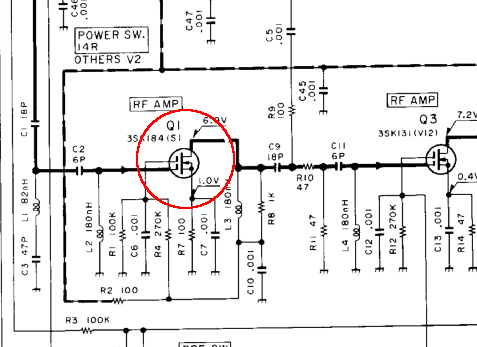

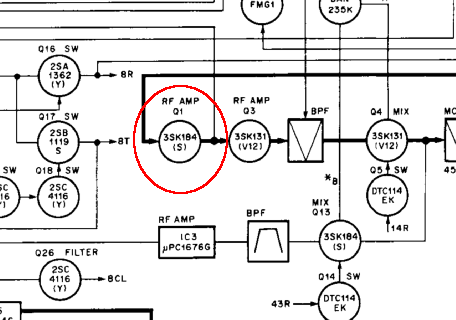

回路図ではここの場所です。
３SK184は入手困難で手に入りませんでした。
かわりに使えそうなFETに交換してみましょう。

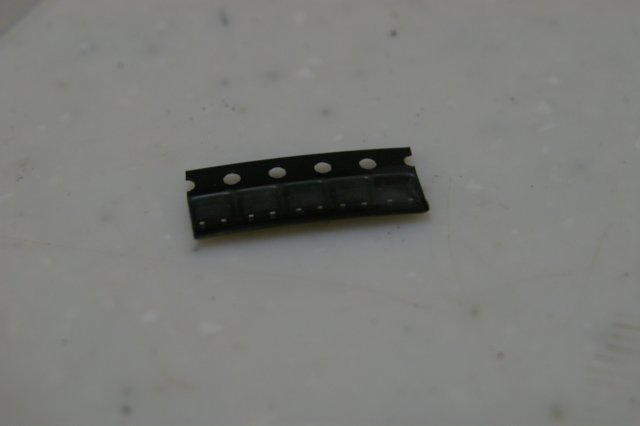

同じような用途の、３SK241が手に入りましたので使ってみます。
VHF〜UHF帯増幅用 Nチャンネル高周波FET
ここのFTEを交換します。

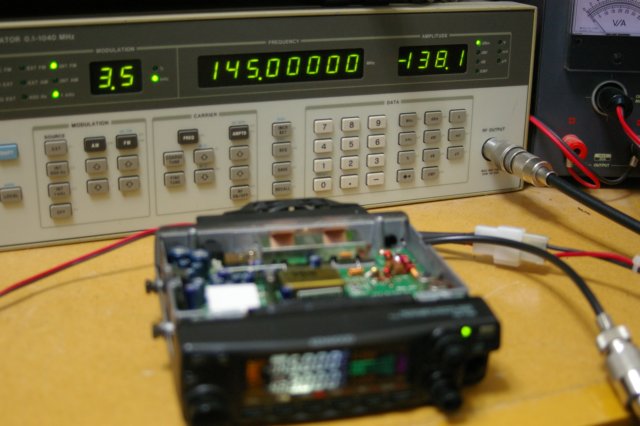

受信感度、良好なレベルに復活しました。
－１３８．１ｄBm （SINAD）
TM-732など、TM-XXX系の受信感度が低下する原因としては、過大な入力があった場合に保護回路が弱いために、受信部のFETがダメになってしまうのかも知れません。
３SK１８４はなかなか手に入りませんが、３SK241が使えることがわかりました。
東京の秋月電子にて入手可能です。
