TR-851 ダイヤルエンコーダーがすべるとのことでお預かりしました。

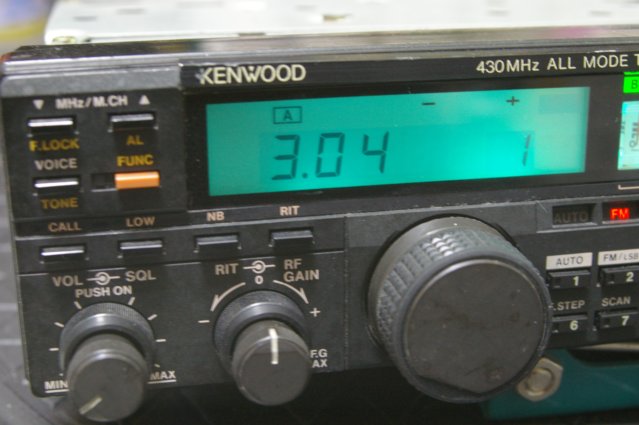

周波数がポンポン飛んでしまいます。

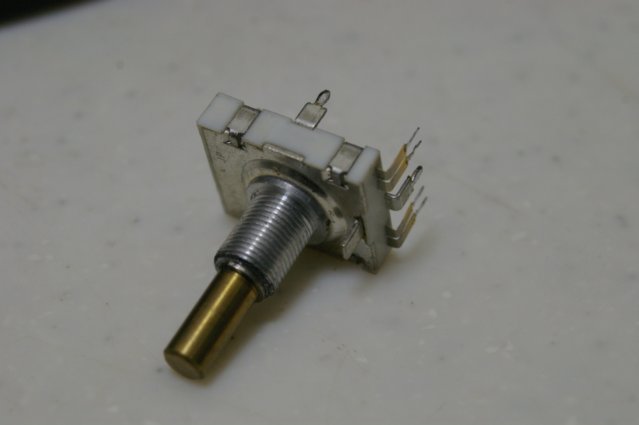

ダイヤルエンコーダーを取り外しました。
接点を確認したところ、すり減りは大丈夫でした。
汚れをアルコールで拭き取り。

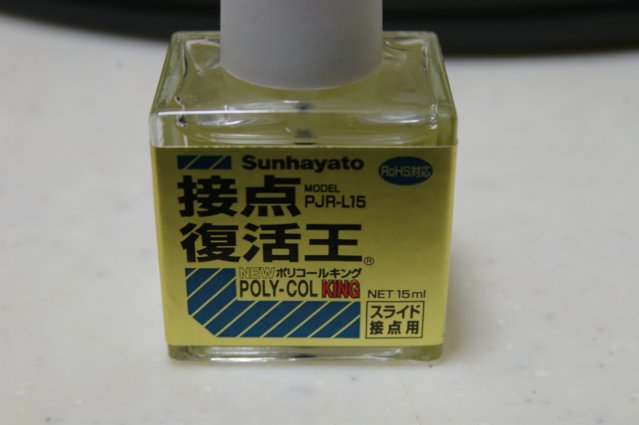

接点復活王を塗布しました。

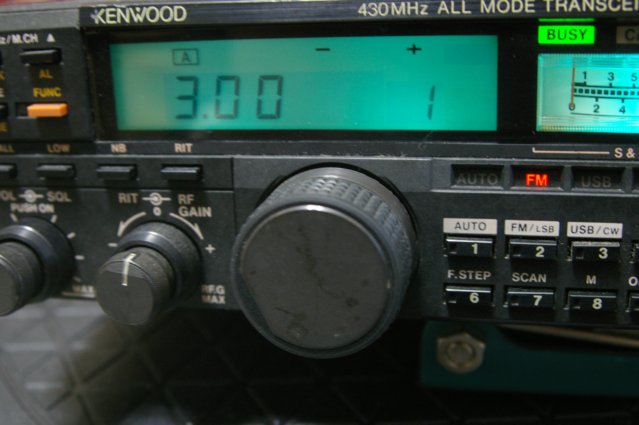

エンコーダーの飛びも回復しました。

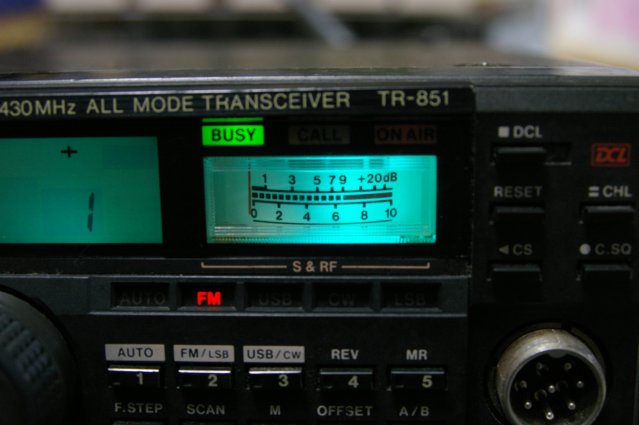

Sメーターの針が１秒間隔くらいで小刻みに振れています。
TR-751・851はこの症状が出てしまう個体が多いです。
原因は、マイナス（ー）6Vの電圧を作り出すDC-DCユニットの不具合です。

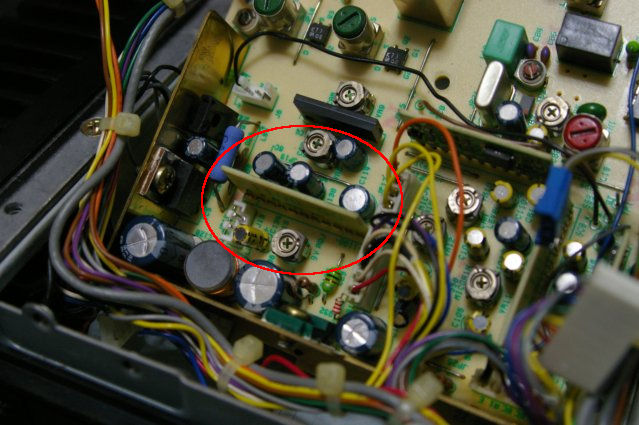

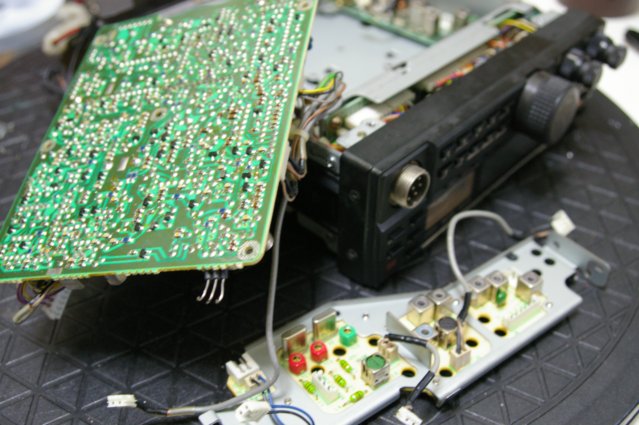

基板を裏返してDC-DCユニットを取り外します。

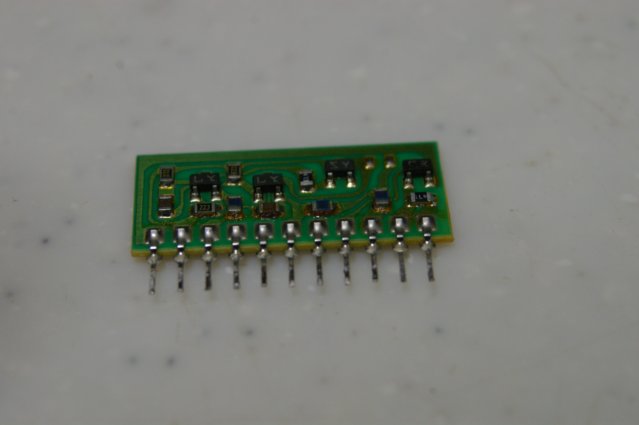

DC-DCユニット。
Q1、Q2、Q3 トランジスター交換です。
取り外し。
交換完了です。

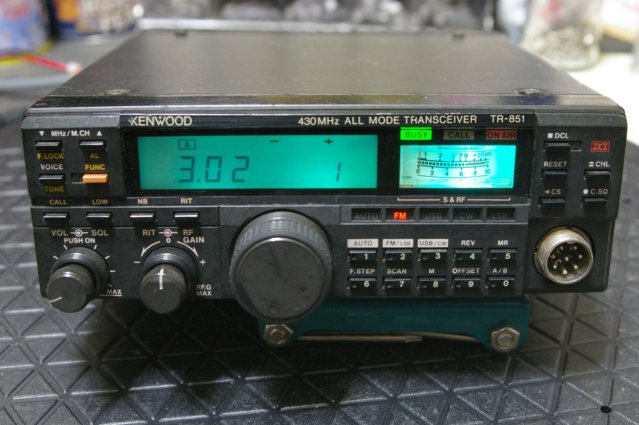

TR-751・851は受信感度も良く、この無線機は以前私が測定したスペックシールが貼ってありました。
茶色の銘板は後期タイプですね。
前期タイプは白色かと思います。
顔つきも良く、名機な無線機だと思います。
オーナー様から、スタンドマイクをTR-851にて使えるようにして欲しいとのことです。
TRIO MC-50
マイクコネクター４PINから８PINに交換依頼です。

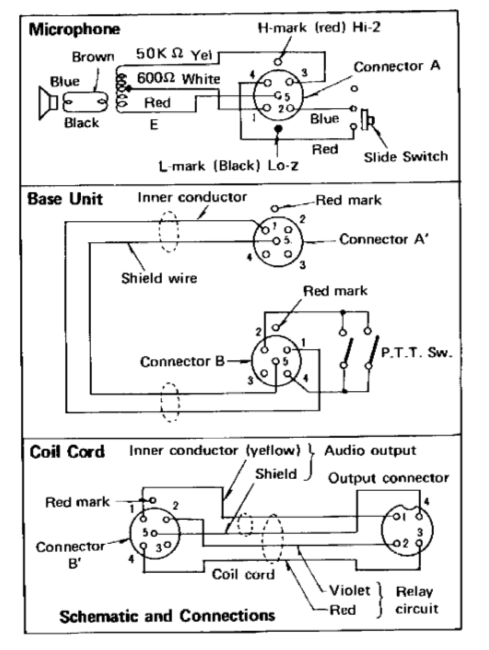

MC-50回路図です。
８PINコネクターに交換しました。

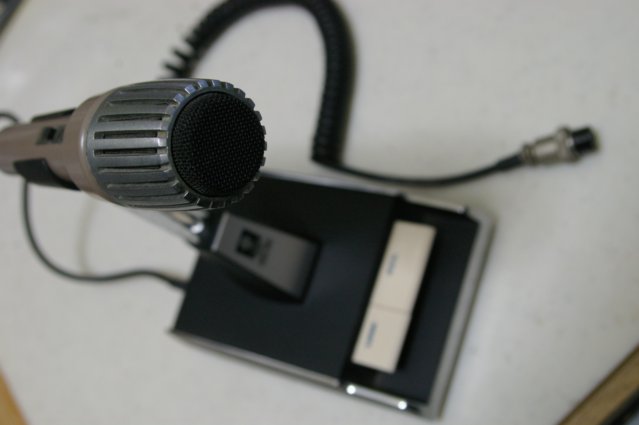

丈夫な作りのスタンドマイクです。
