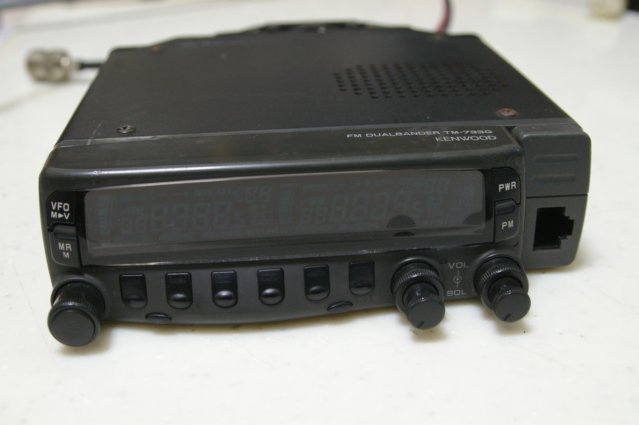

TM-733 電源入らないとのことでお預りしました。
電解コンデンサーがパンクした跡がありました。

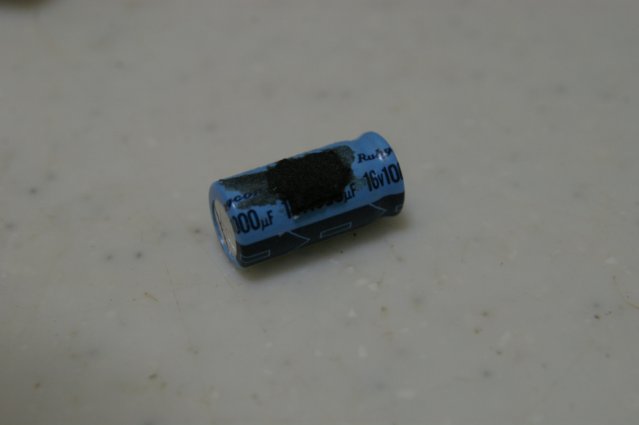

パンクして破裂すると中のペーパーが飛び出してこのようになります。
コンデンサーの耐圧を超えて高電圧をかけると破裂します。

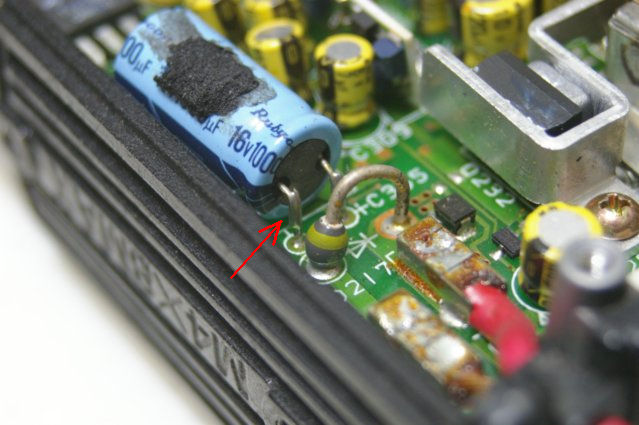

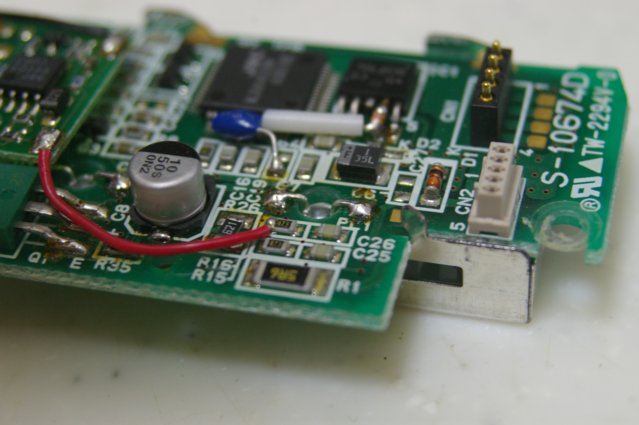

パンクしたコンデンサーの足を切って、中古のコンデンサーをハンダ付けしてありました。
基板を取り外し。
コンデンサーを取り外し。
新しいコンデンサーに交換しました。

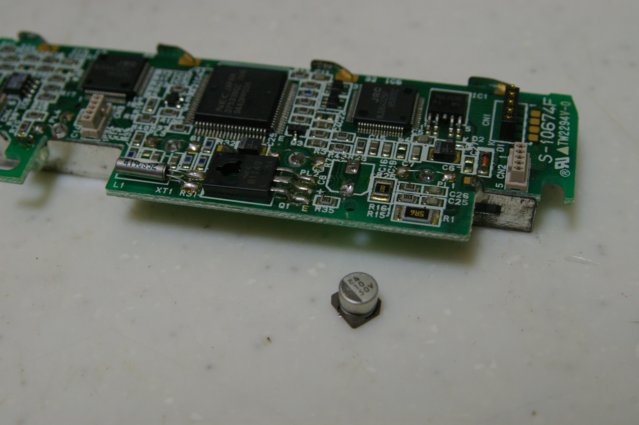

LCD基板が全く機能していません。
コンデンサー劣化により交換しましたが改善しませんでした。
ジャンク品から基板を移植しました。
調べてゆくと、コントロール基板も機能していません。

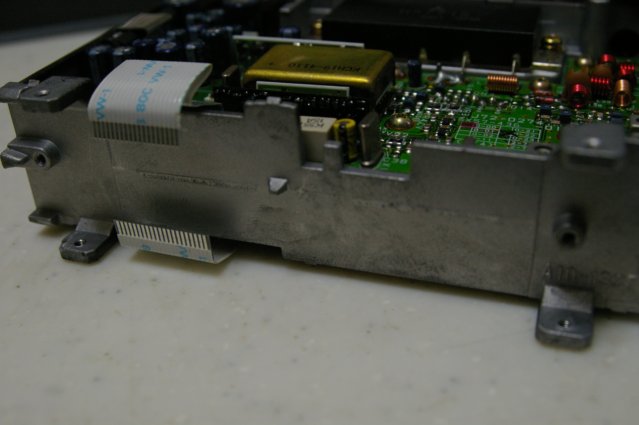

取り外した状態。
NGのコントロール基板です。
こちらもジャンク品から基板を移植しました。
バックライトをLEDを化。

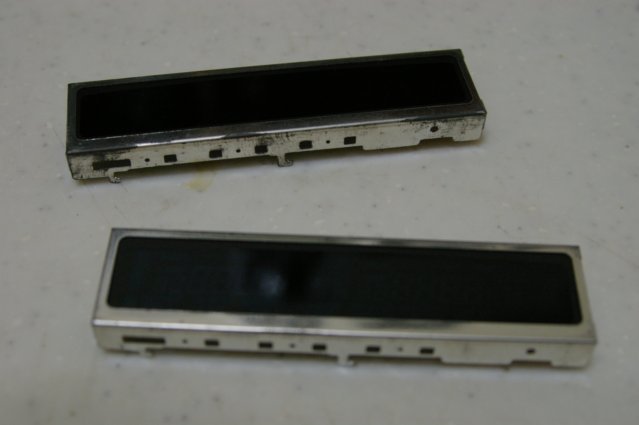

LCDパネルを交換しました。

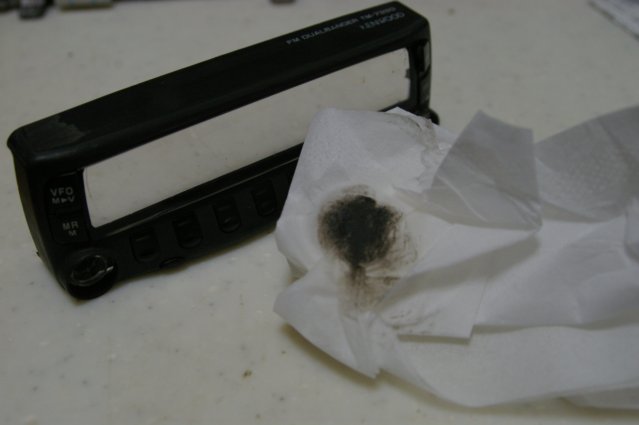

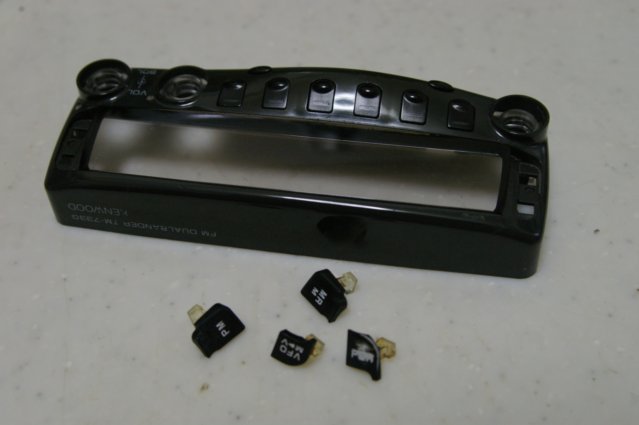

フロントパネルが真っ黒に汚れていました。
ボタン類も洗浄しました。

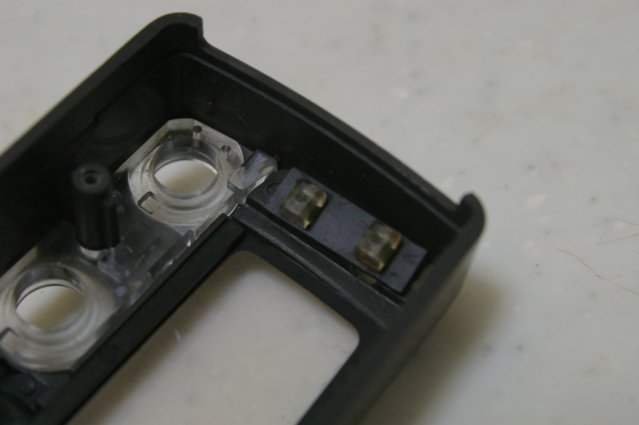

ボタンを止めているウレタンスポンジが、加水分解してボロボロでした。

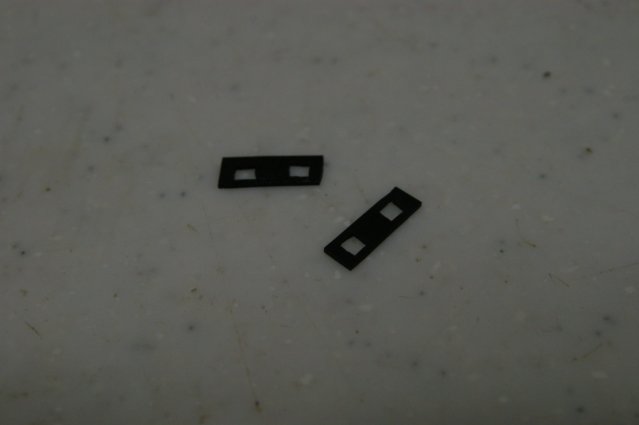

ゴムシートに交換しました。
ゴムシートを取り付けたところ。

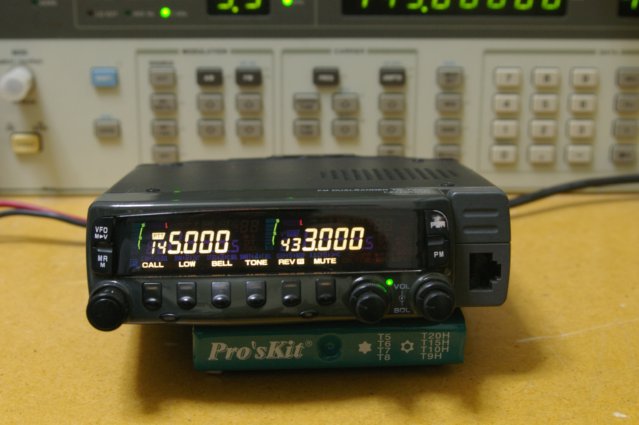

電源が入るようになりました。

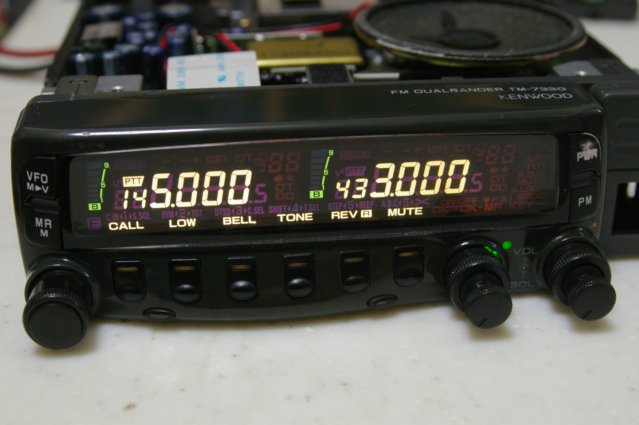

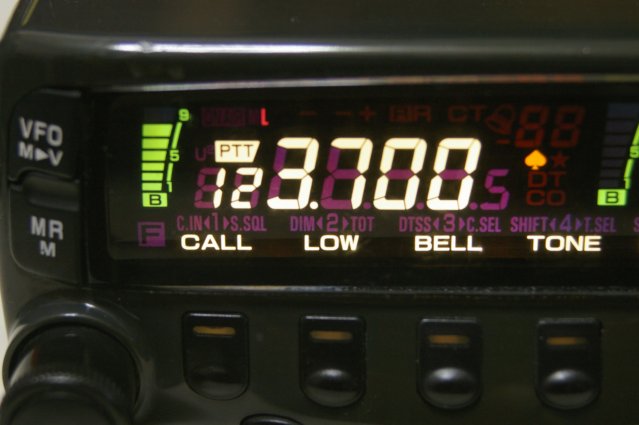

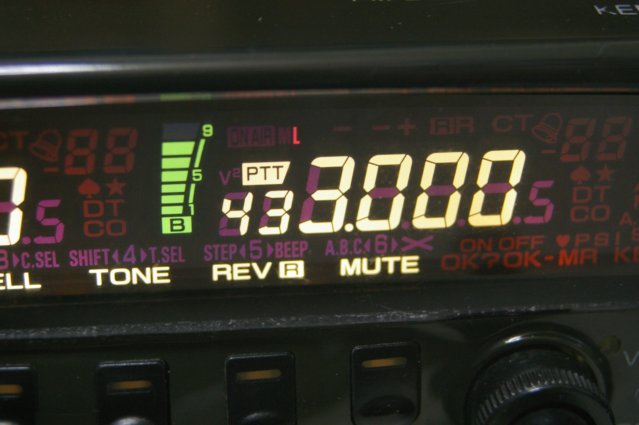

LEDの点灯を確認、電球色のLEDです。

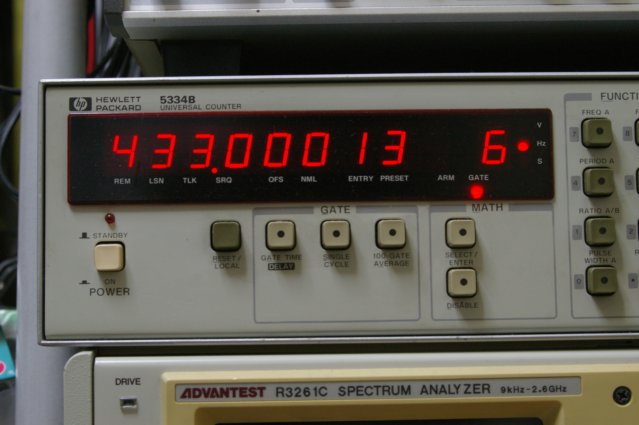

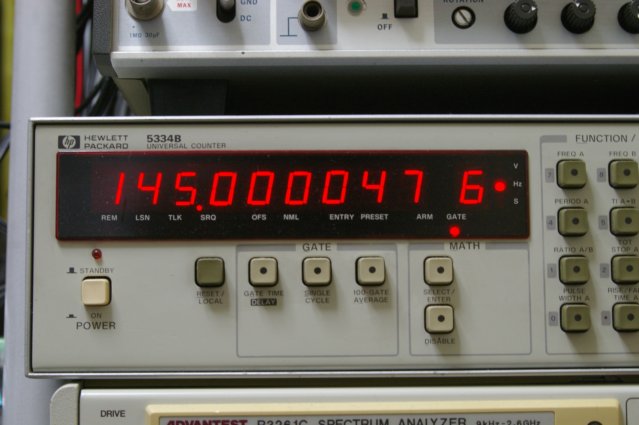

周波数調整。

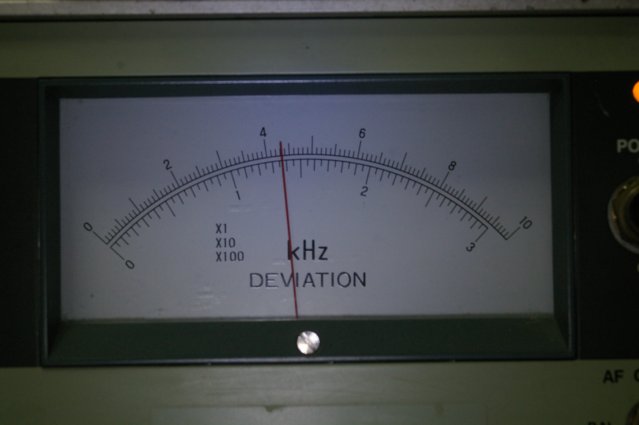

FMデビエーション調整。
規定の4.3Khz
出力
30W

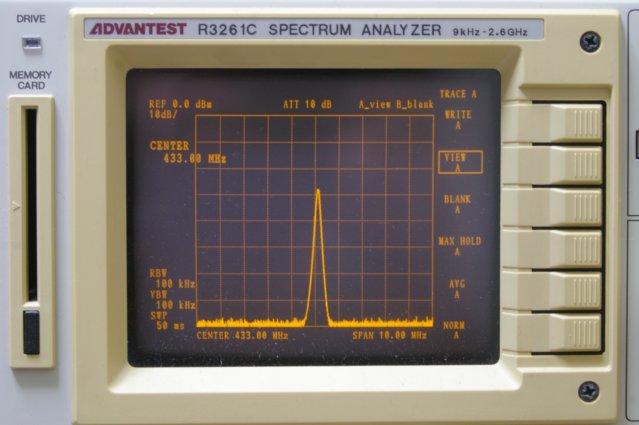

スプリアス良好。
145MHｚ
433MHｚ
Sメータ調整。

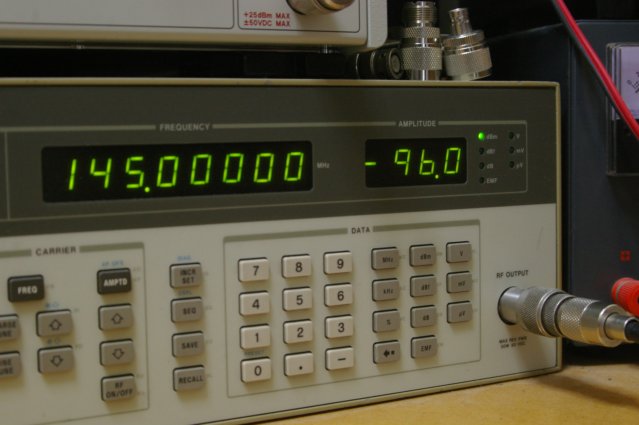

ー96ｄBmを入力し
Sメータを１ドット残して点灯するように調整。

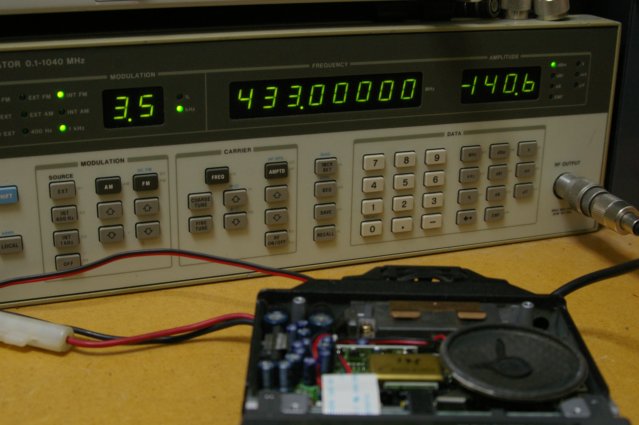

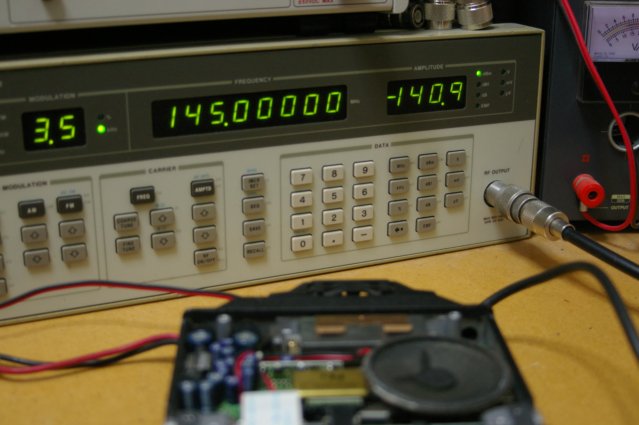

受信感度。
ー140.9ｄBm （SINAD）
ー140.6ｄBm （SINAD）
AMエアバンドの受信も良好です。
直感的な操作が出来て使いやすい無線機ですね。
