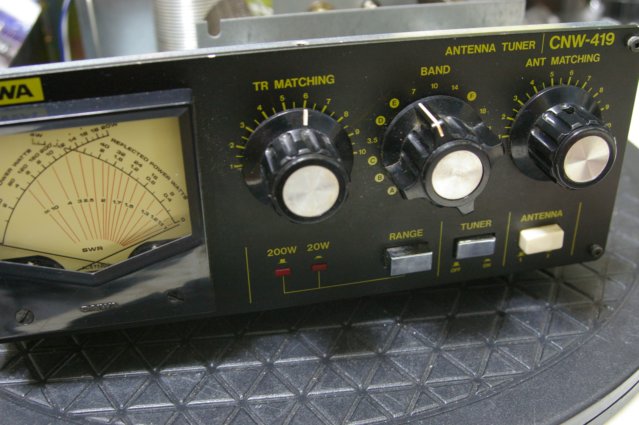

DAIWA CNW-419 アンテナチューナー スルー不良のためお預かりしました。
チューナースイッチONのときローディングコイルとバリコンの回路をとおり、チューナースイッチOFFのときはスルーするようになっています。

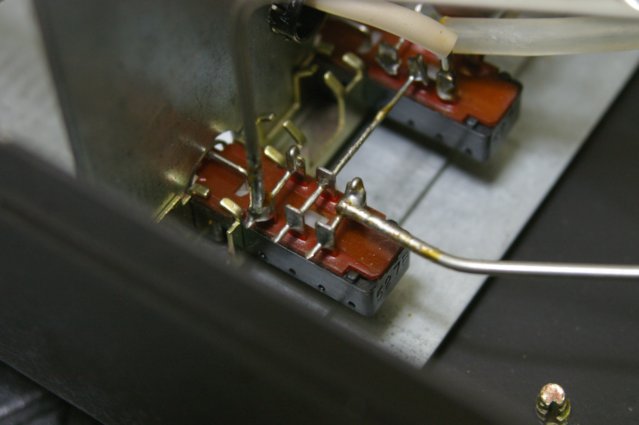

チューナーON、OFFの切り替えスイッチが接触不良です。

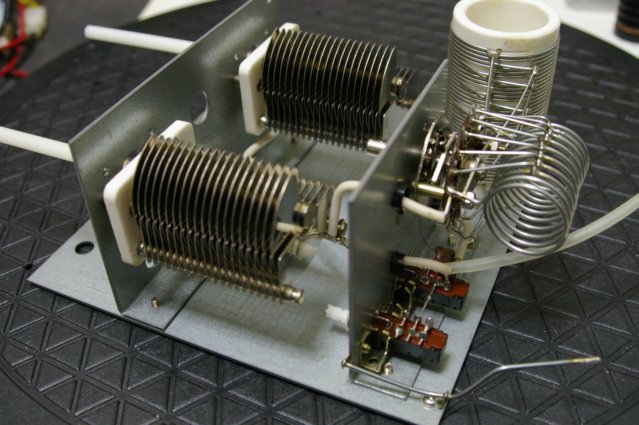

ユニット取り外し。

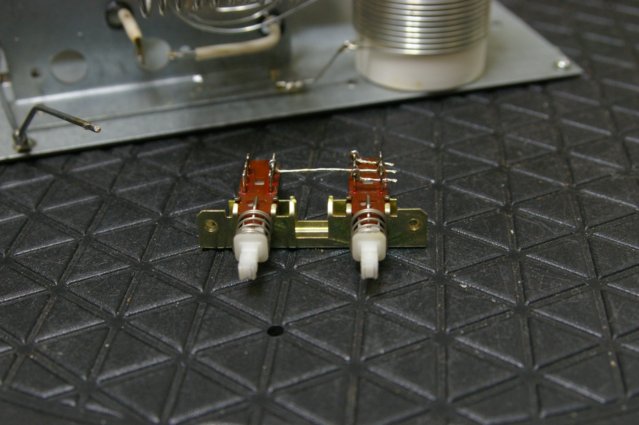

スイッチ取り外し。
スイッチの交換部品がないので、分解修理します。

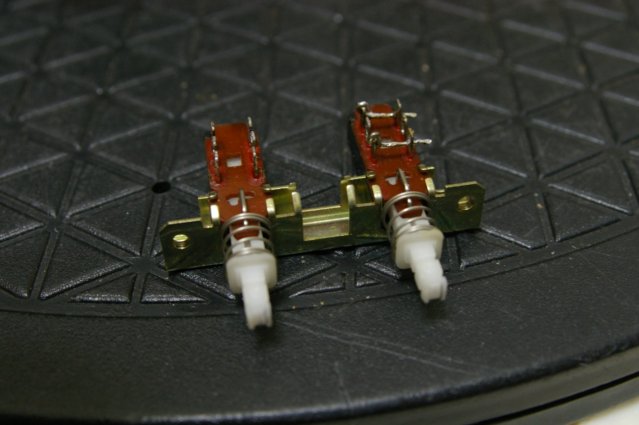

フレームから外しました。
スッチの分解はこのようにフレームから外す必要はありません。バネをずらしてロックピンを外し、白色の軸を引き抜けば接点金具を洗浄できるようになります。

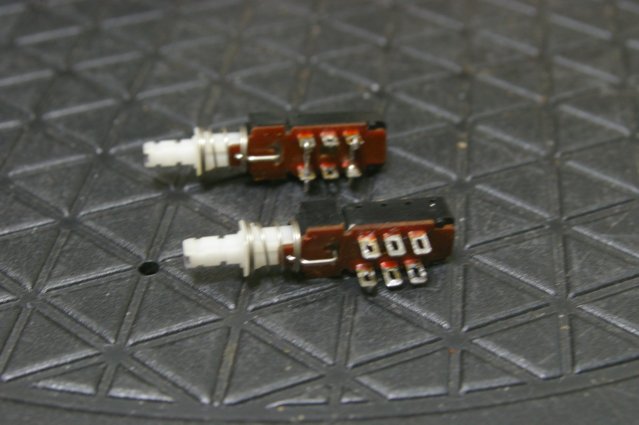

スイッチは２個とも分解。
アルコール風呂に入れて接点洗浄しました。

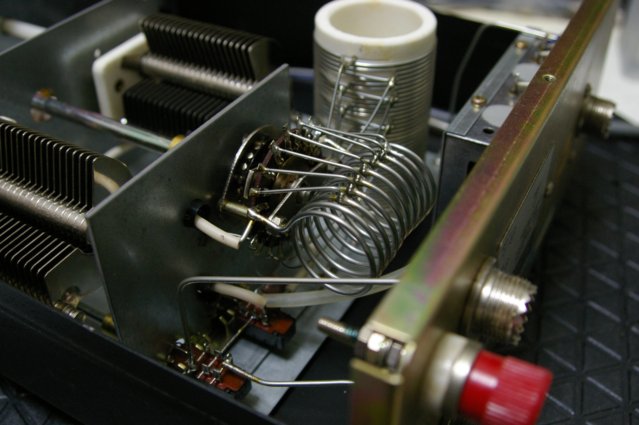

組み立て。

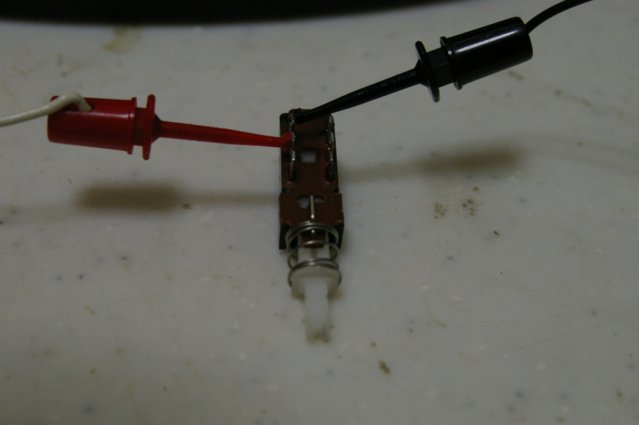

道通試験OKです。
チューナーON、OFFスイッチの動作良好になりました。

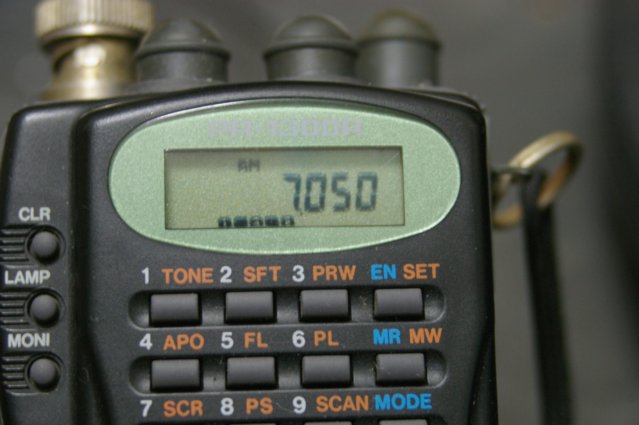

7Mhz ー１１０ｄBmを受信。
チューナースイッチOFFのとき、スルーするのを確認しました。

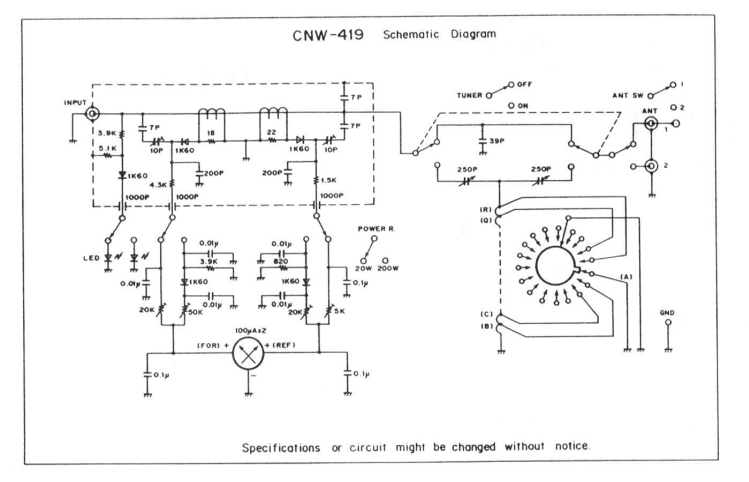

回路図
（クリックで拡大）
修理完了しました。
