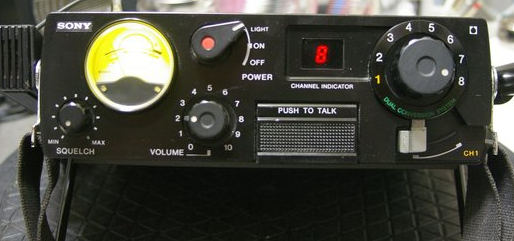

ICB-770 受信出来ない、音が出ないとのことでお預かりしました。

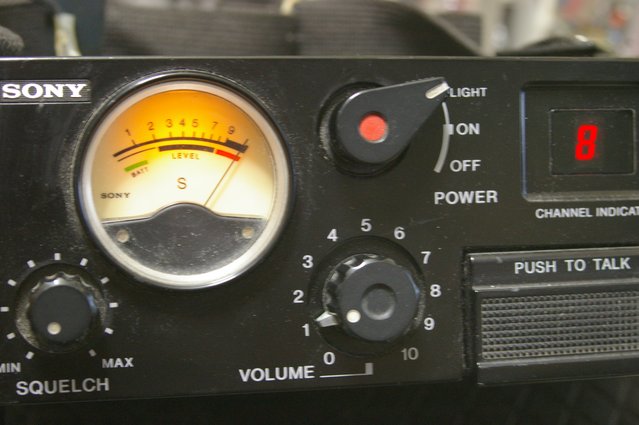

電源は入りますが、SメーターもMAX9のまま動きません。
この無線機は手が入っています。

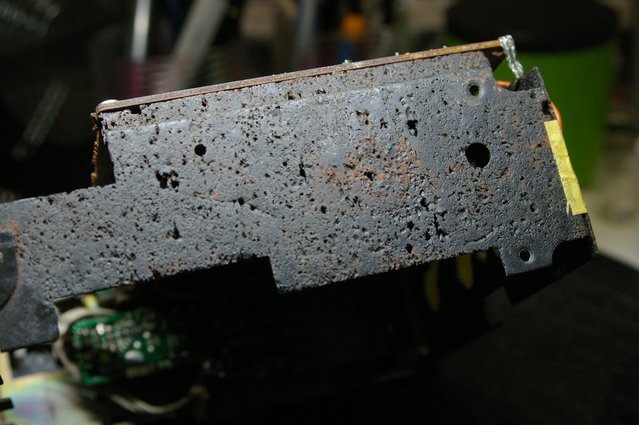

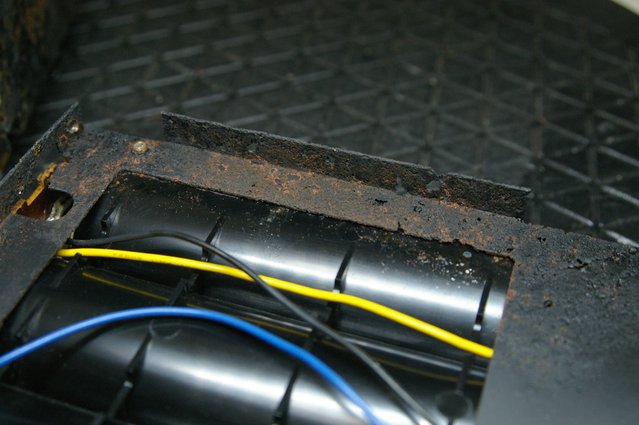

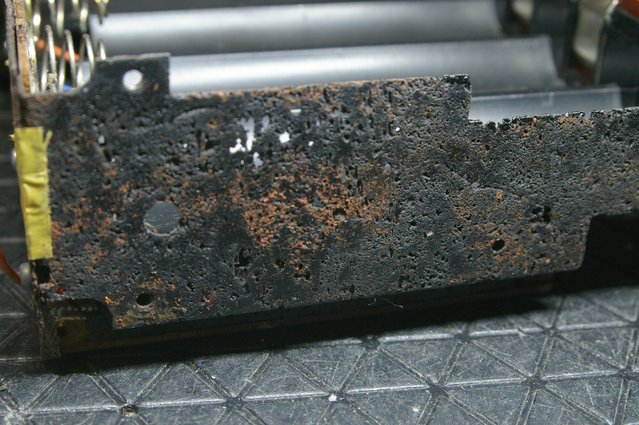

フレームが錆びでボロボロだったものがリペアされています。
フレームがボロっと折れてしまいそうです。

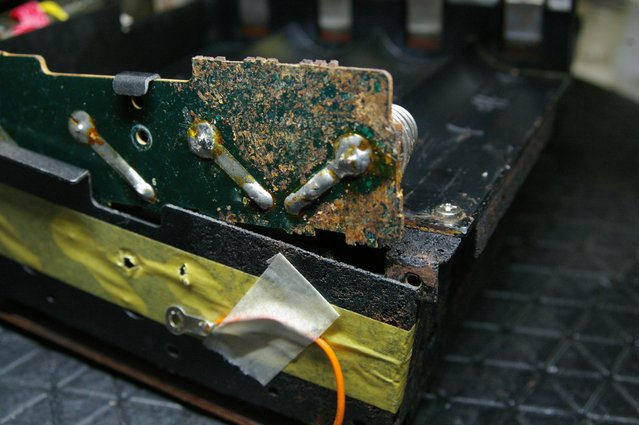

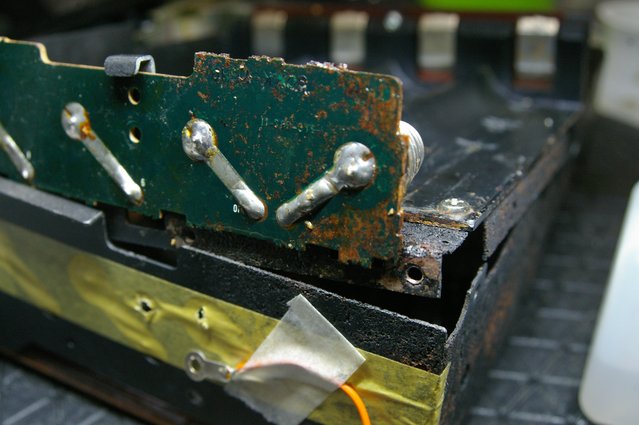

電池ケースに錆びが残っています。
可能な限り錆びを落しました。

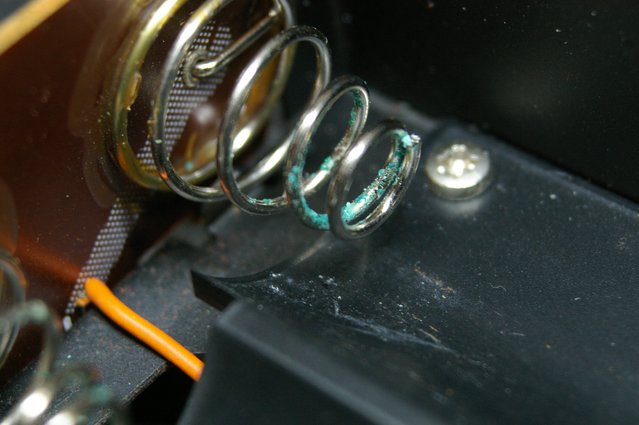

電池のバネに緑青がでています。

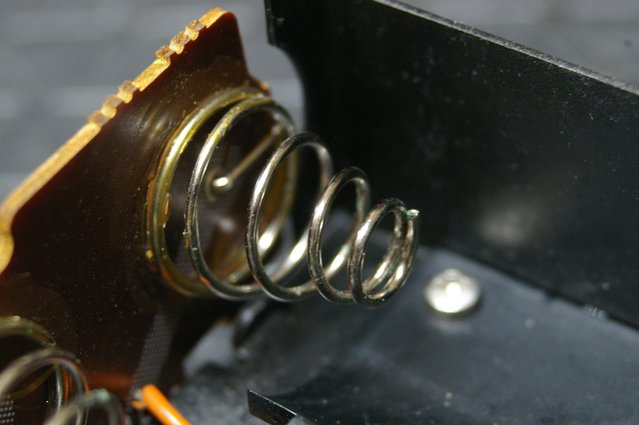

研磨しました。

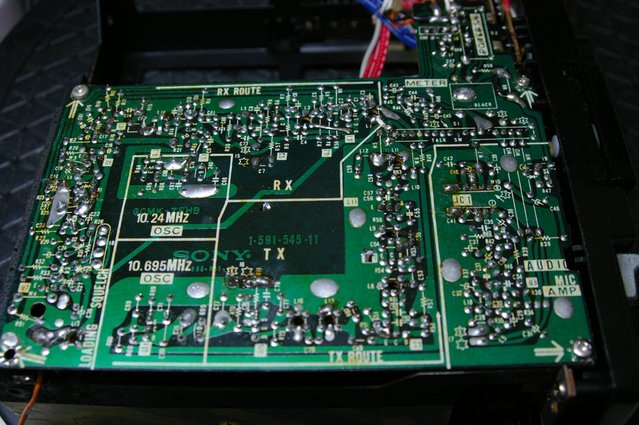

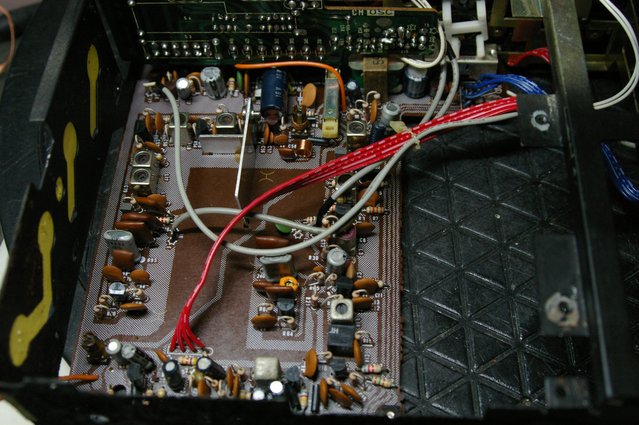

基板のダメージは少ないようです。
パターン、ハンダ不良を点検。
あやしい場所はハンダ強化しました。

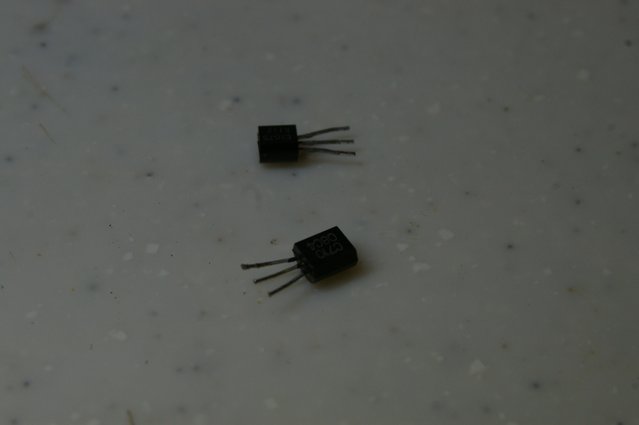

1st MIX、2nd MIX トランジスターを交換しました。
受信音が出ない原因です。

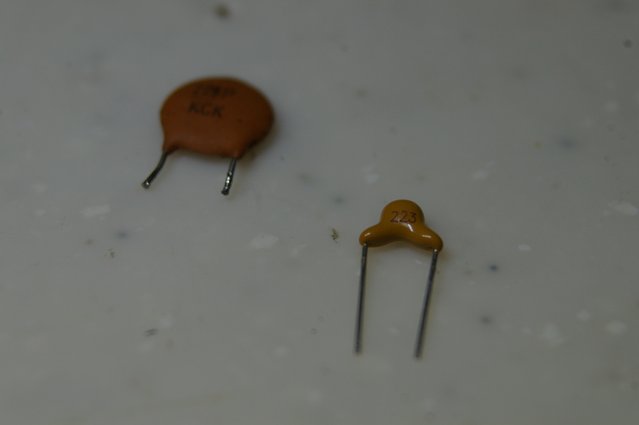

中間周波数増幅の結合コンデンサーが不良です。
セラミックコンデンサー 0,022μF 交換しました。
信号が通るようになり、受信復活しました。
電解コンデンサーをオール交換。
検波ダイオードを交換。
ANLをカットしました。
受信復活しました。

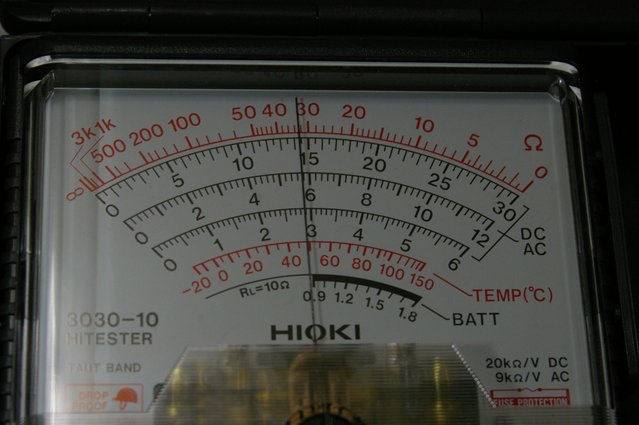

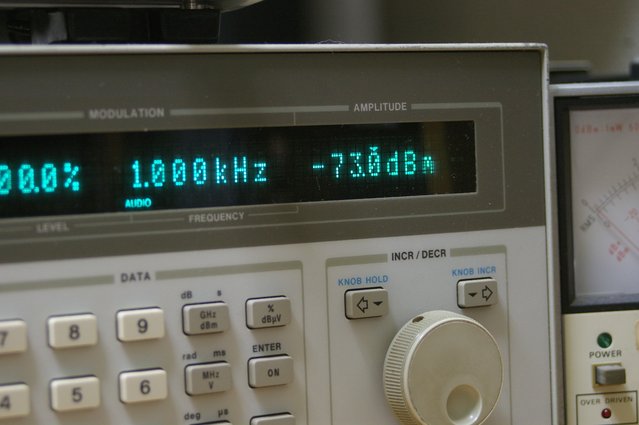

ー73dBm受信のとき、
Sメーター9を指示しました。
音もバッチリ出るようになりました。

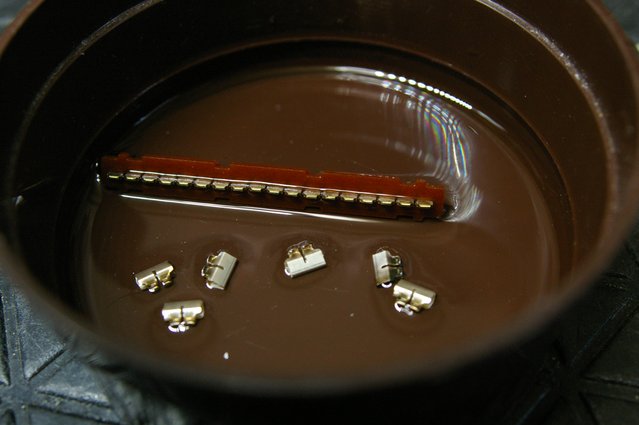

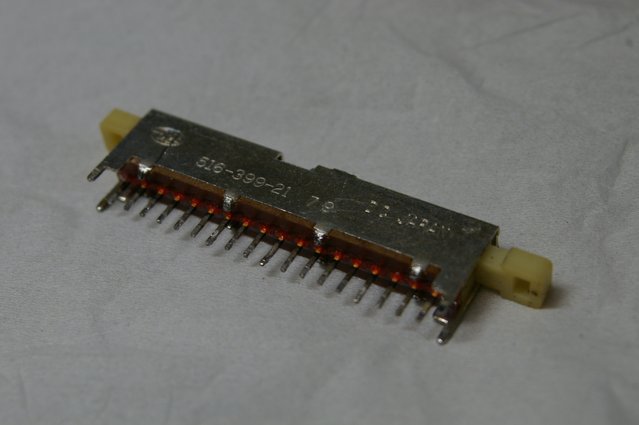

PTTスイッチをメンテナンスしました。

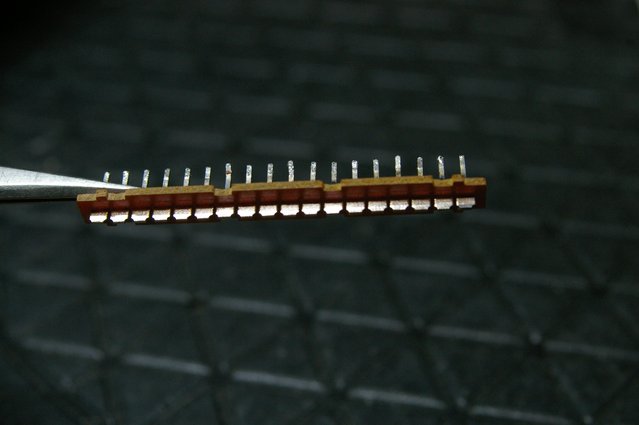

接点を洗浄しました。
接点を研磨しました。
リペア完了です。

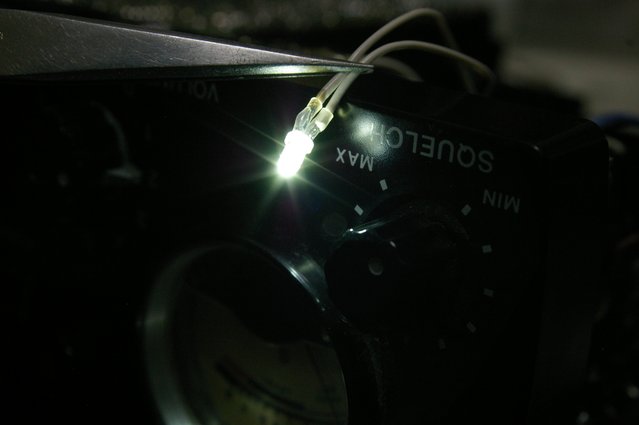

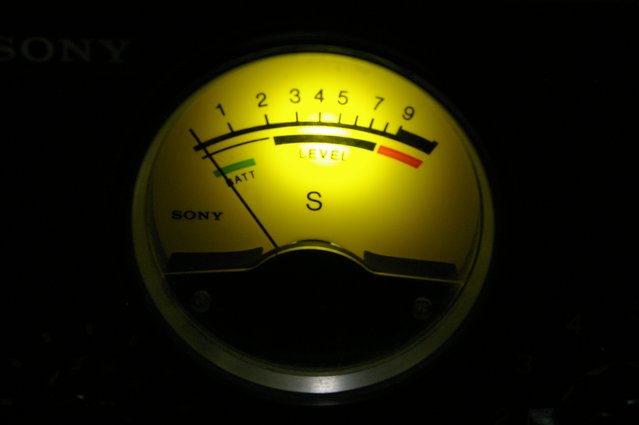

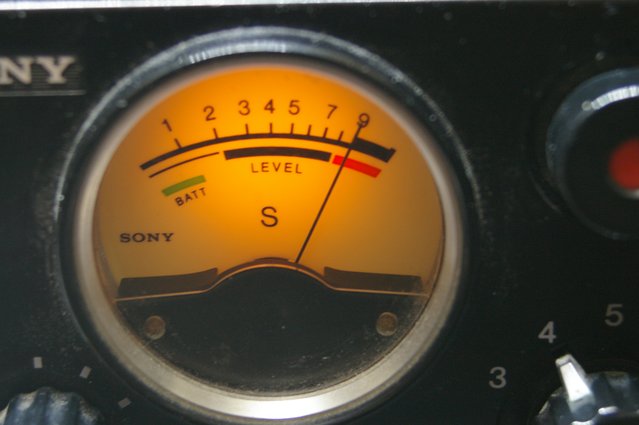

Sメーターの照明をLED化しました。
点灯を確認しました。

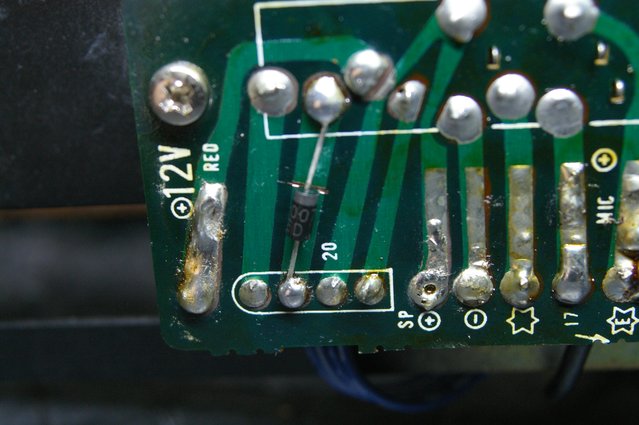

外部電源の逆接続保護ダイオードを入れました。

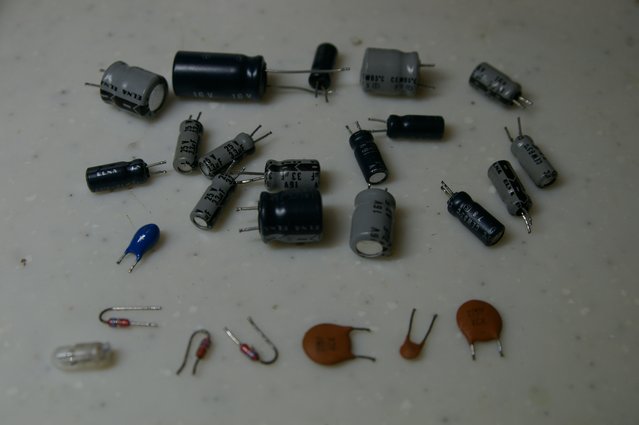

交換部品です。
測定と調整。

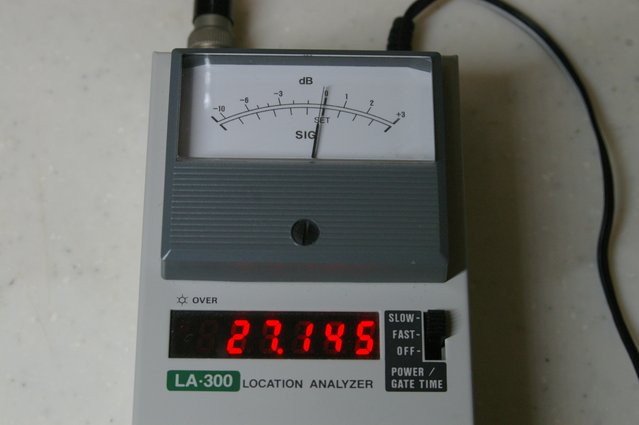

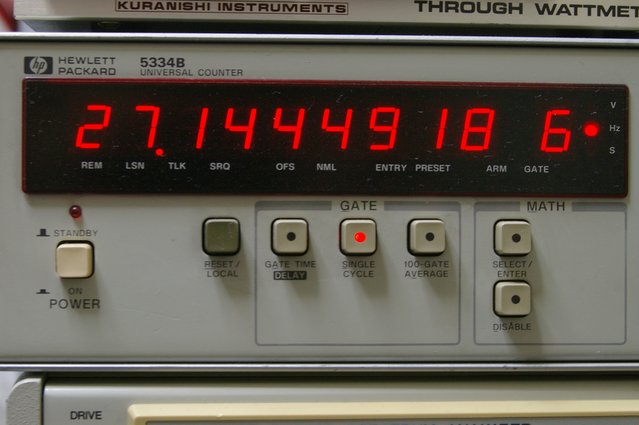

周波数 27,144Mhz

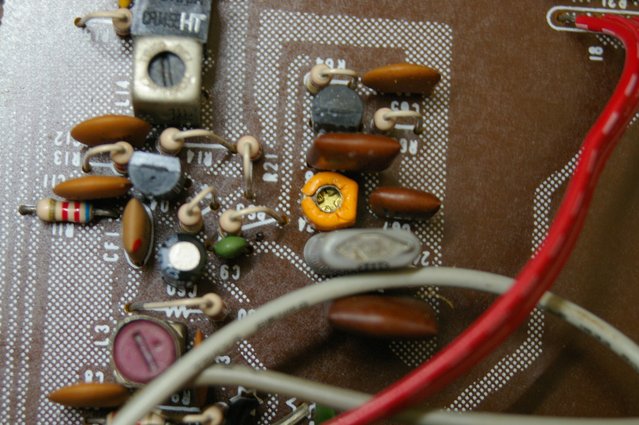

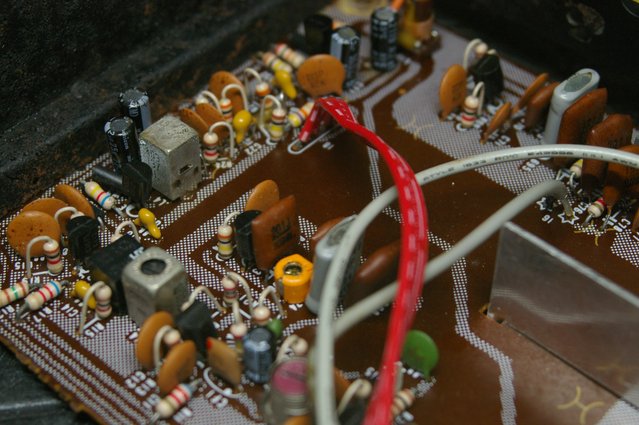

10,240Mhz調整用のトリマコンデンサーが取付けられています。
オレンジ色のもの。
固定コンデンサーが付いていた場所であり、元々は無いものですが工夫されています。 GOOD！！
信号を取り出せそうな場所にテストポイントを付けて調整しました。

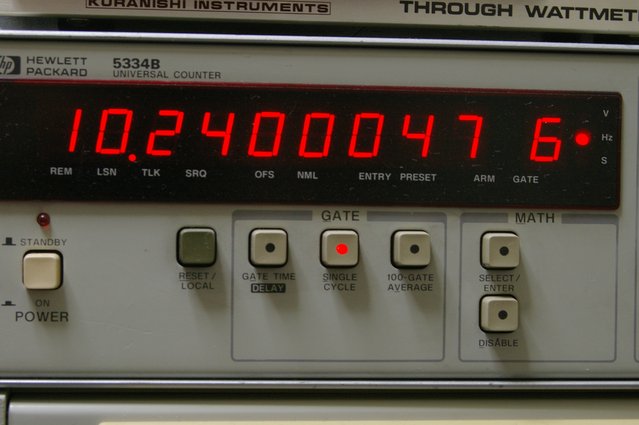

10.240Mhz

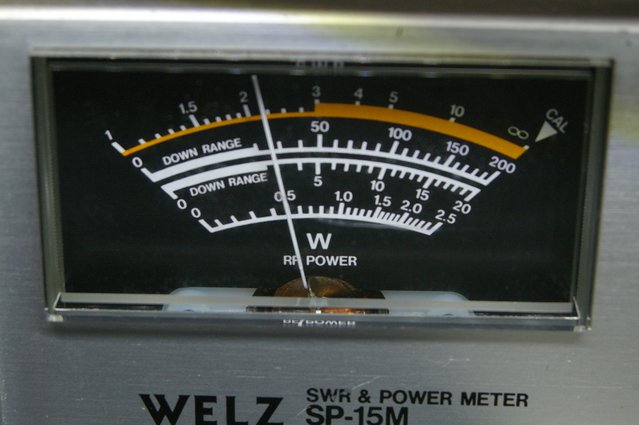

出力 0,5W
スプリアス良好。
受信感度を最大に調整。

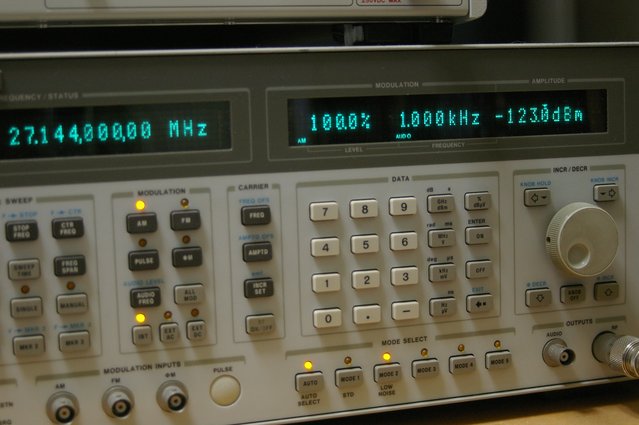

受信感度。
ー123,0dBm
アンテナローディングコイルを最大に調整。
基本性能は引き出しました。
メンテンナンス完了しました。
液漏れですがあったような気もします・・・
