FT-290mk2 パワーが出ないとのことでお預かりしました。
リニアアンプユニットFL-2020をつなぐとパワーが出ません。
パワーが出ません。

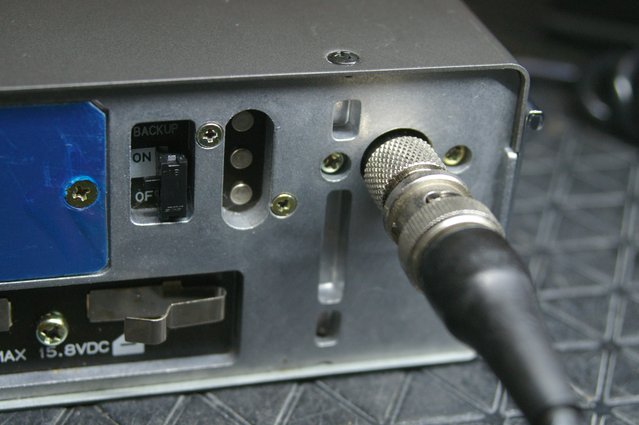

本体のみにてパワーを計測します。
本体のみの場合、パワーは2,5W出ます。

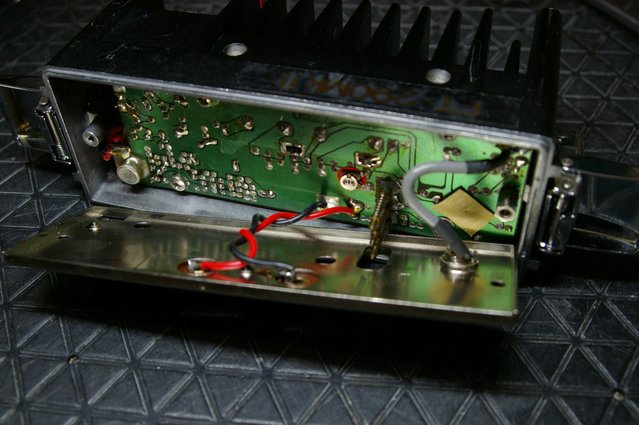

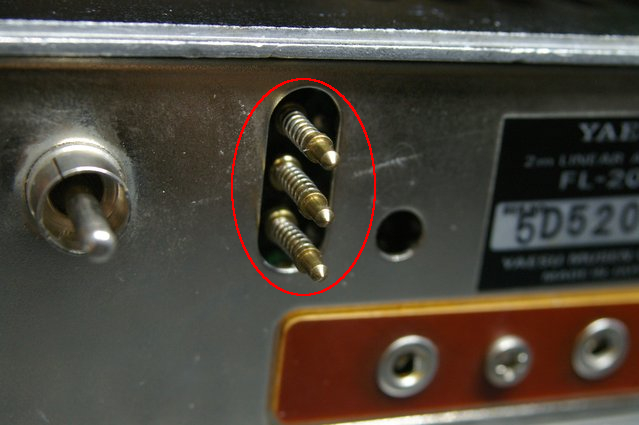

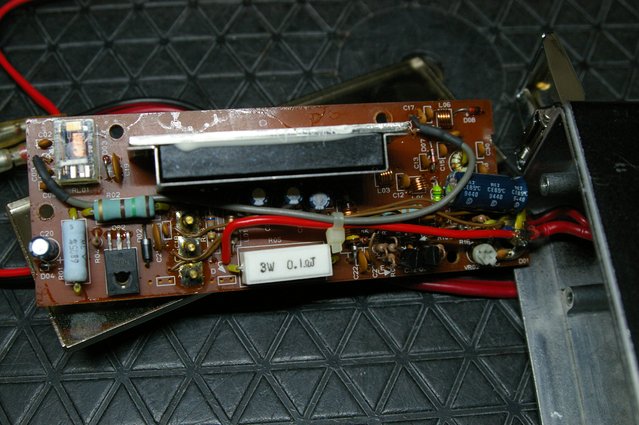

リニアアンプユニットを分解します。

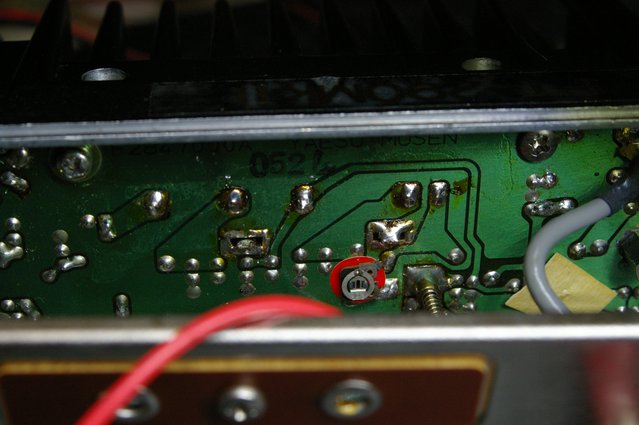

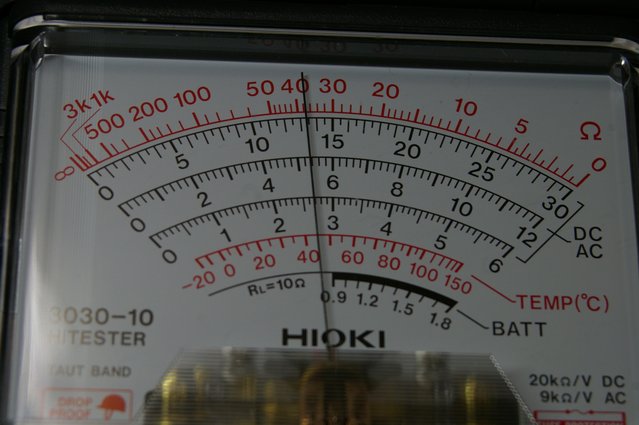

電源のみ供給して、各部に規定の電圧が掛かっているか調べます。
送信時８V端子の電圧はOKです。
ALCフィードバック端子を浮かせるとパワーが出ました。
ALC系統の不良ですね。

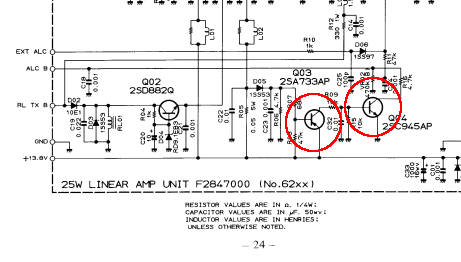

FL-2020の回路図にてALC系統を追いかけてゆきます。

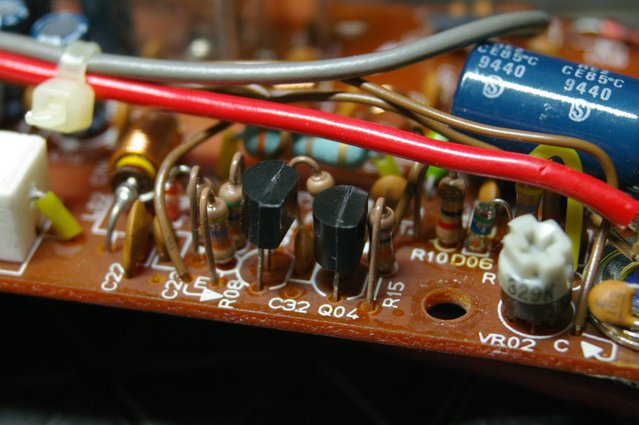

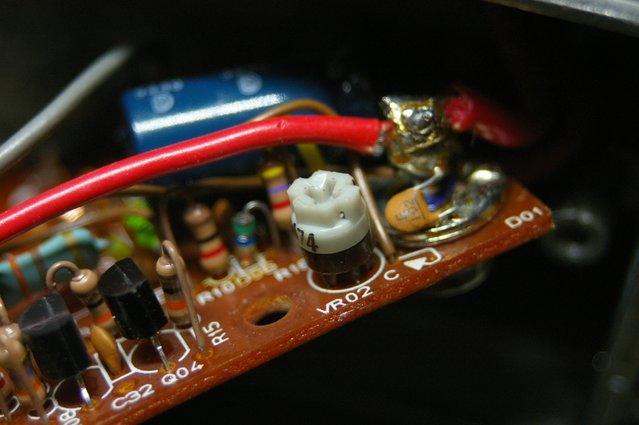

Q3、Q4 を交換しました。

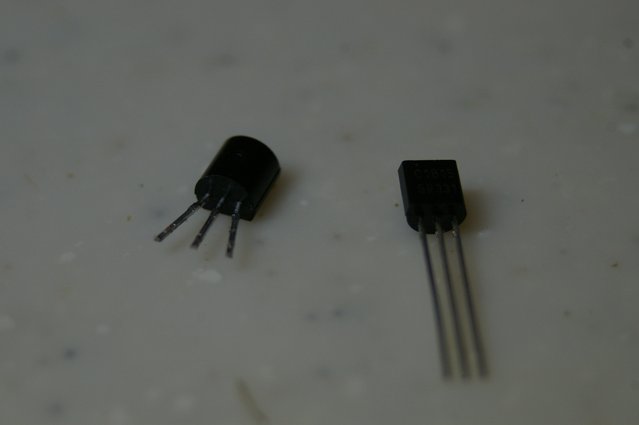

Q3、Q4

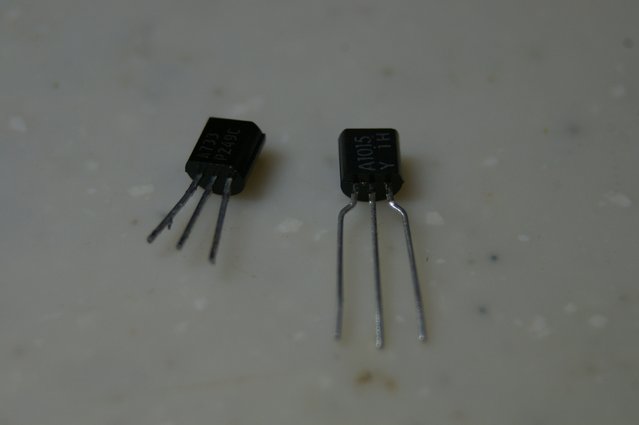

Q3 2SA773
2SA1015 に交換しました。
Q4 2SC945
2SC1815 に交換しました。
リニア側のVRを調整。
本体側についても調整します。

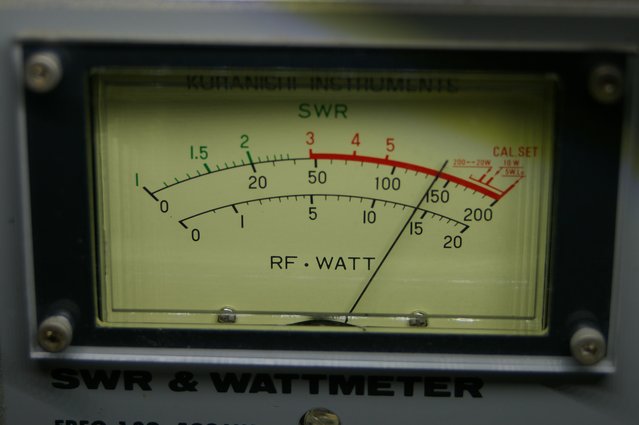

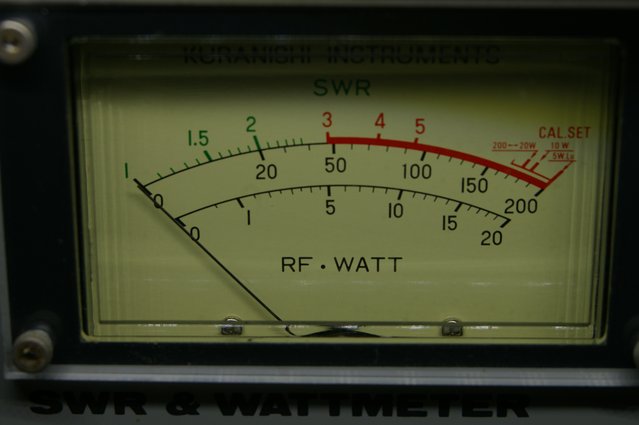

調整後、パワーが15Wくらい出るようになりました。
測定と調整。

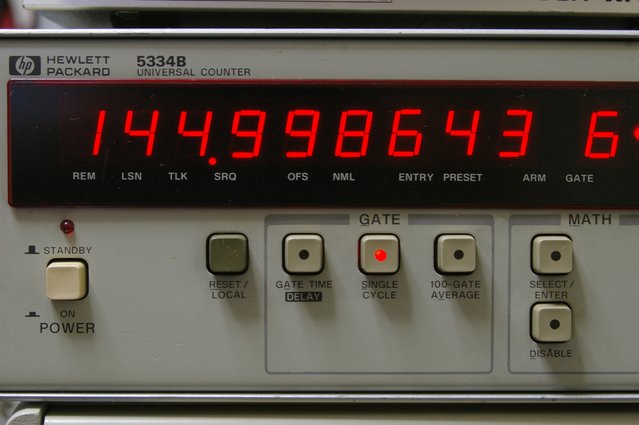

周波数 145,00Mhz

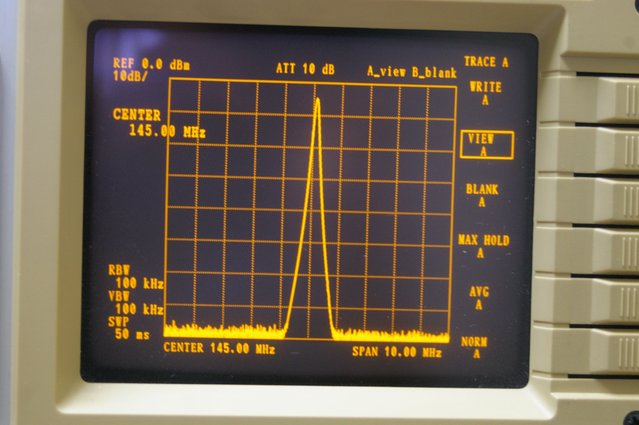

スプリアス良好。
受信感度が少し低いようです。

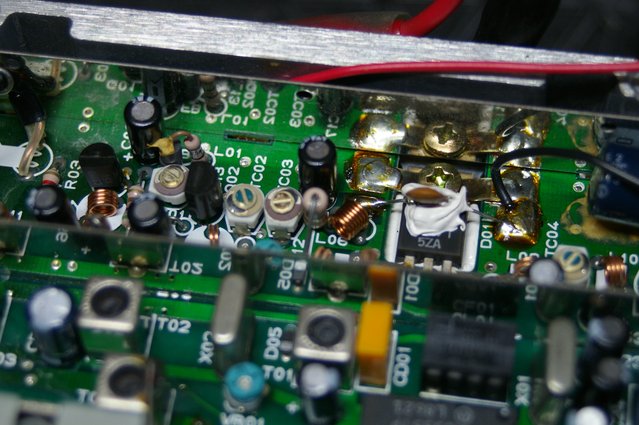

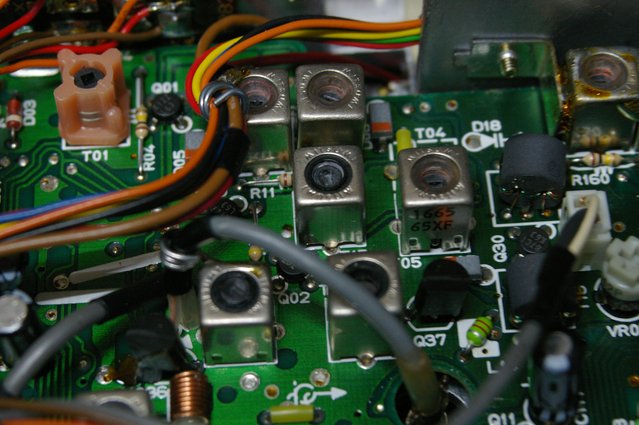

受信感度を調整。
感度を最大に調整しました。

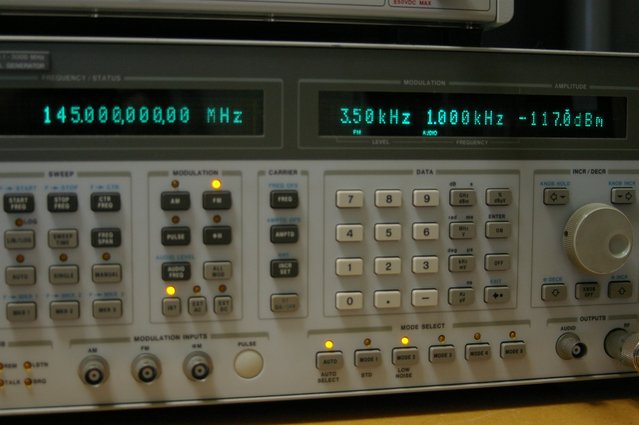

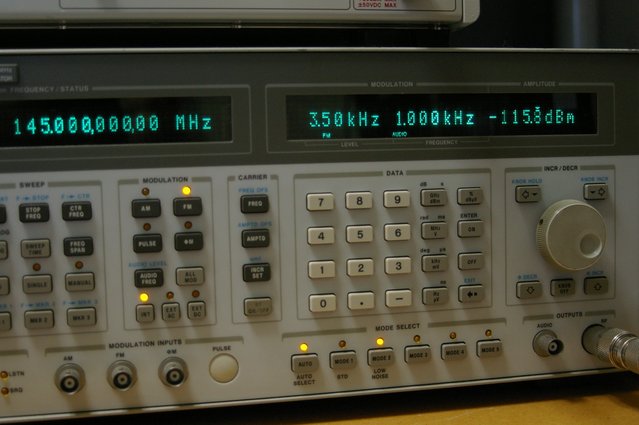

調整後、受信感度。

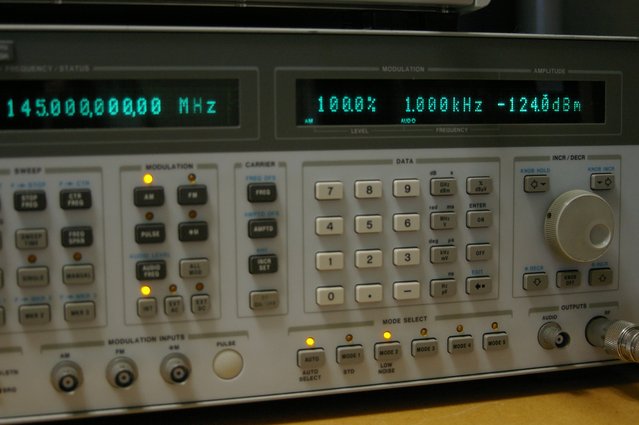

FM ー117,0dBm （SINAD）
SSB ー124,0dBm

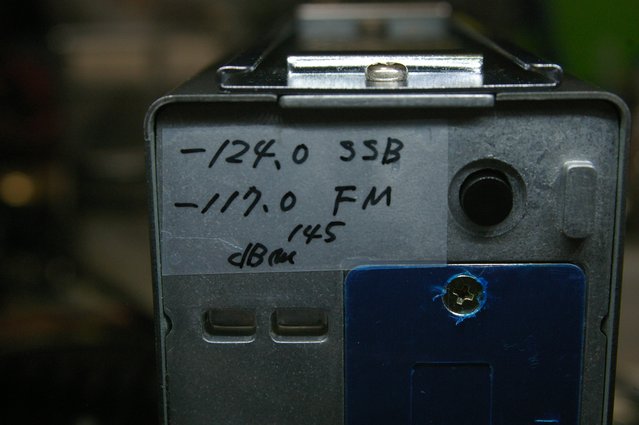

受信感度スペックシール添付。
