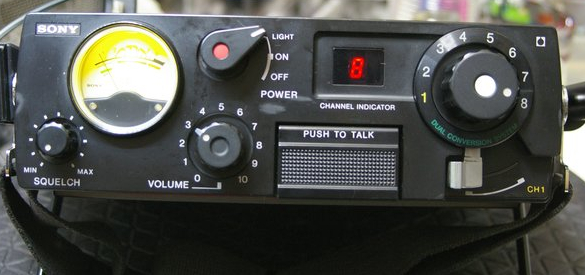

ICB-770 電池BOXが通電しないとのことでお預かりしました。
電池BOXが通電しないとのことです。

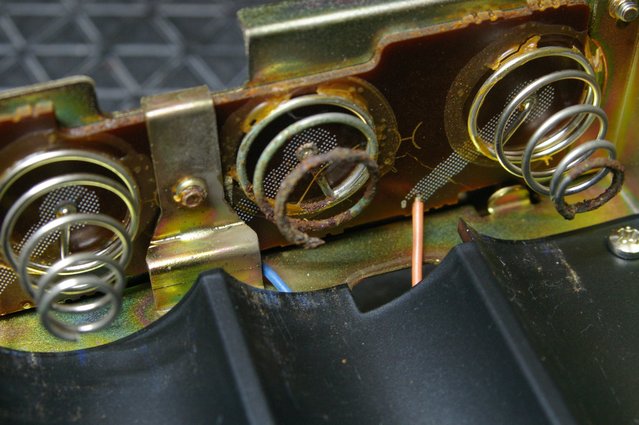

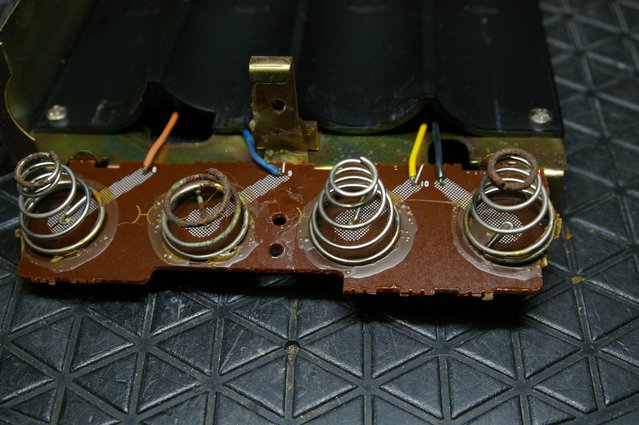

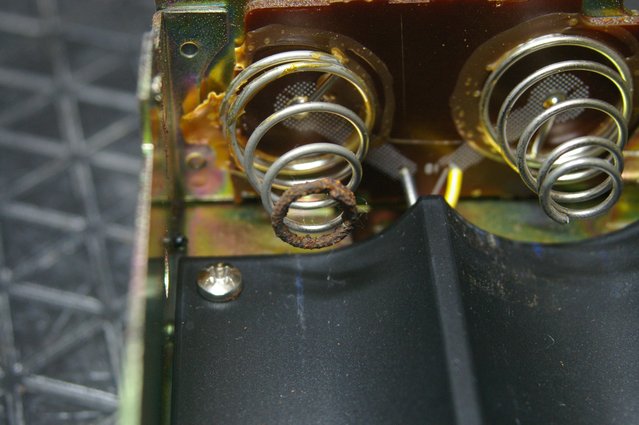

電池の接点バネが錆びています。
途中から折れています。
錆びにより導通が不良です。
電池BOXを取外し。
バネの錆びを落します。
電動リューターで削りました。

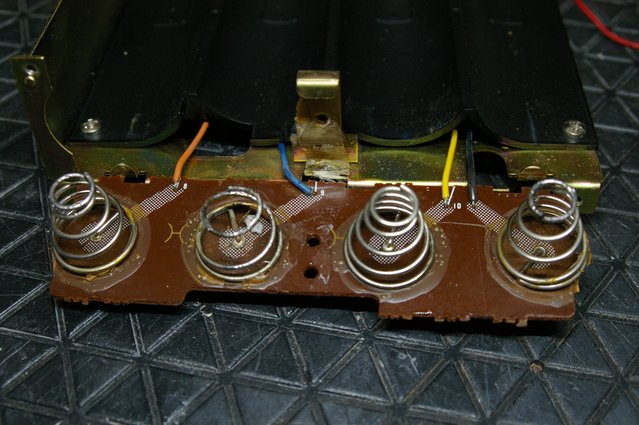

ハンダメッキをしました。

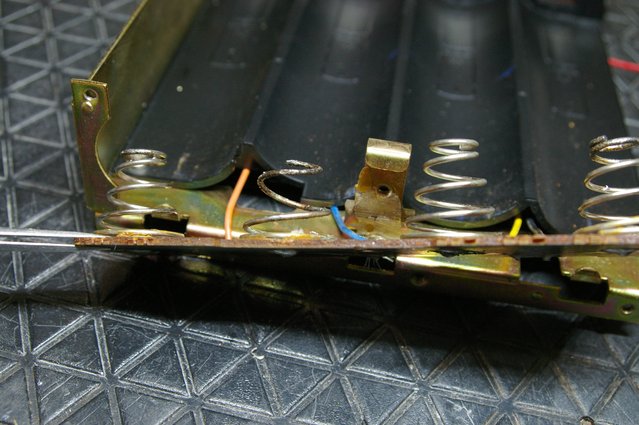

折れてしまった接点は伸ばして整形。
高さを揃えました。
電池をセットして、一列ずつ導通を確認します。

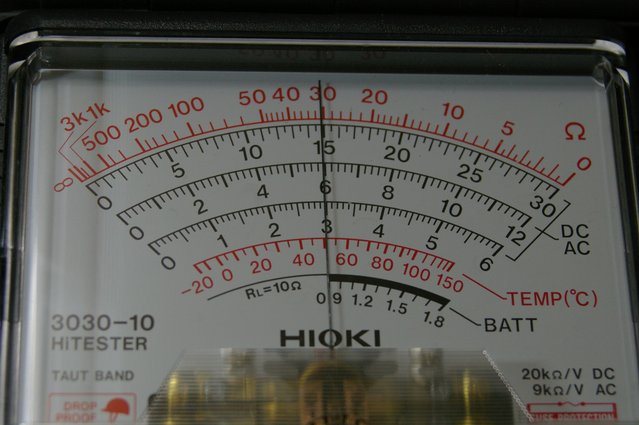

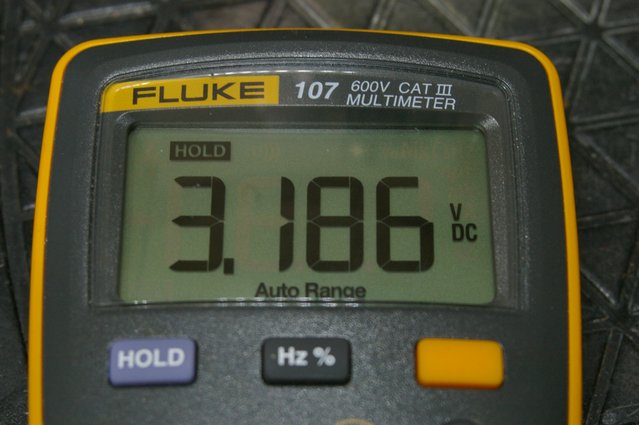

電圧がでました。
電池BOXの導通回復しました。

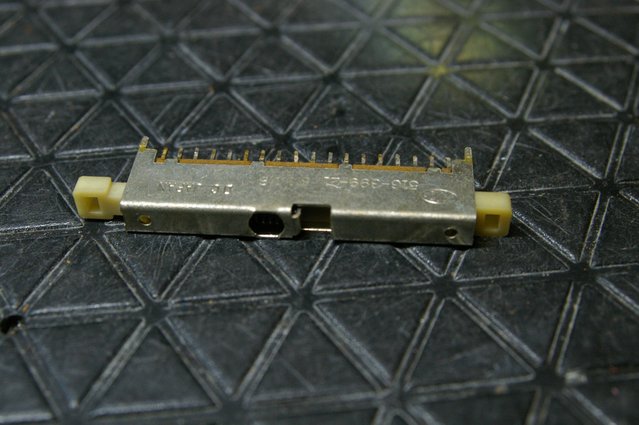

PTTスイッチをメンテナンス。

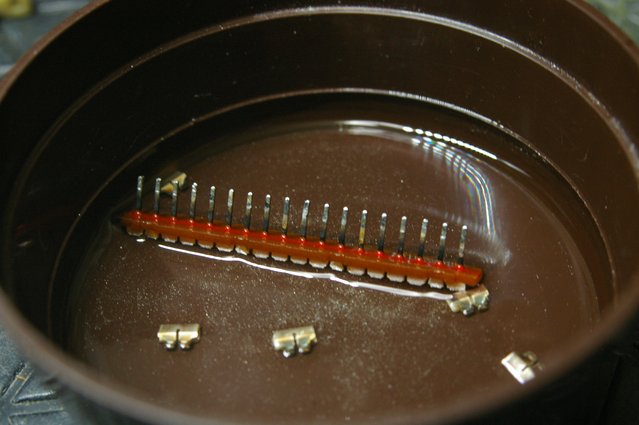

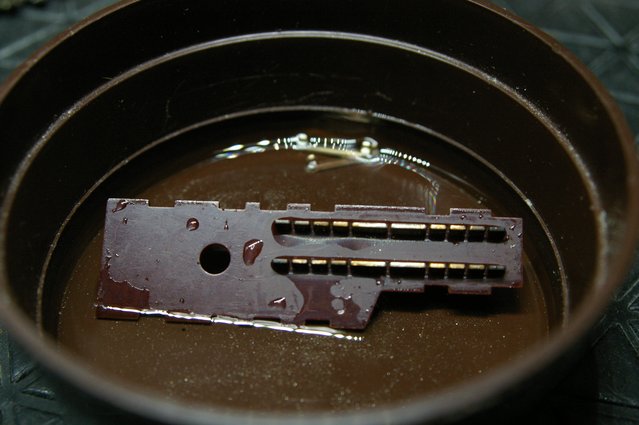

接点を洗浄しました。

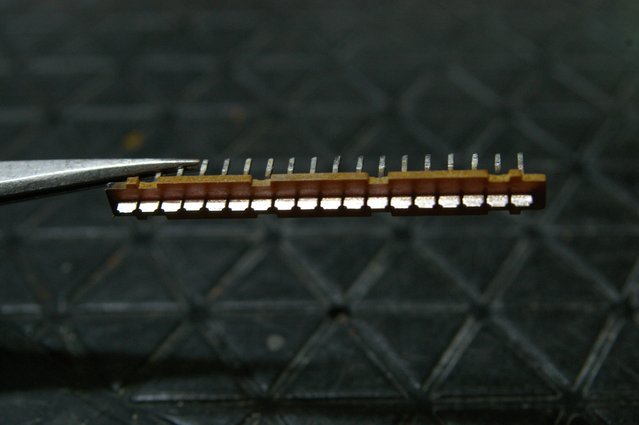

接点を研磨しました。

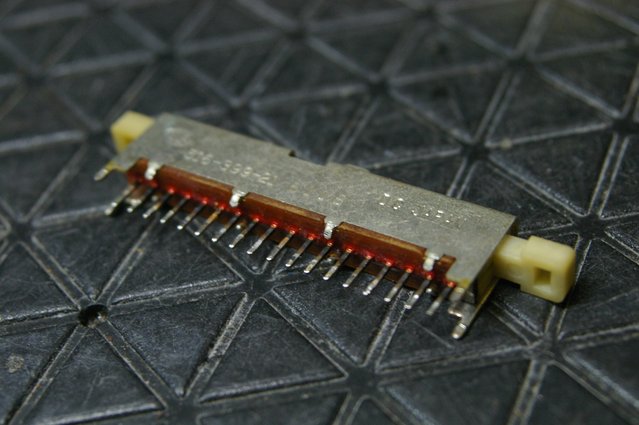

PTTスイッチのリペアOKです。

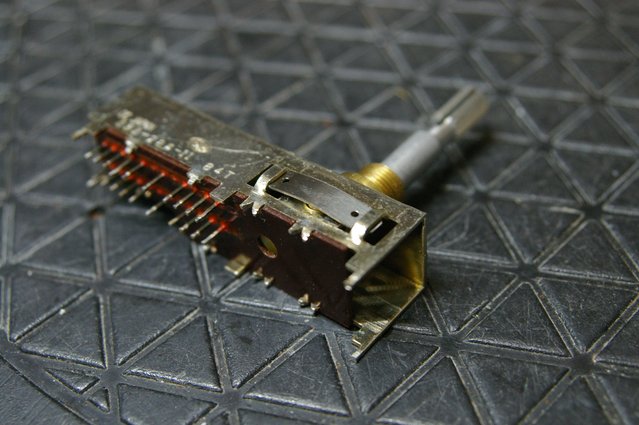

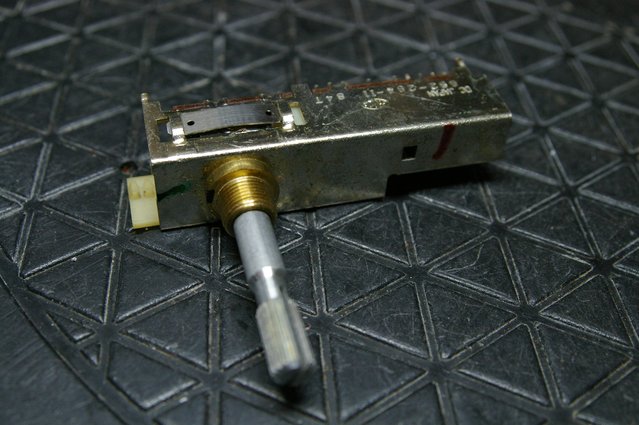

チャンネルスイッチをメンテナンス。
接点を洗浄しました。
接点を研磨しました。
チャンネルスイッチのリペアOKです。

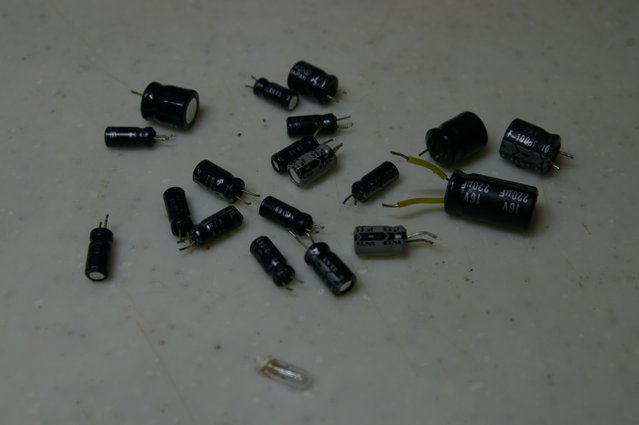

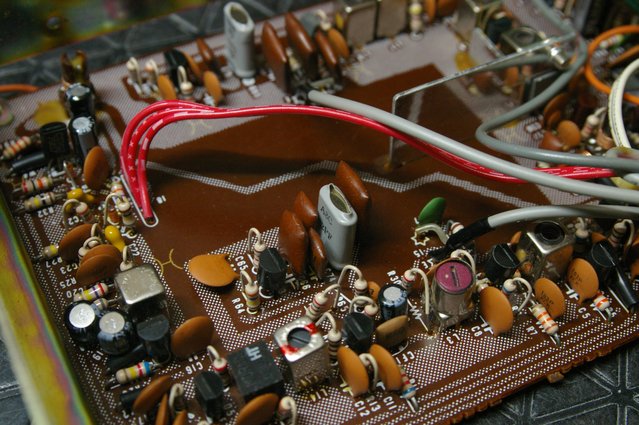

電解コンデンサーをオール交換しました。

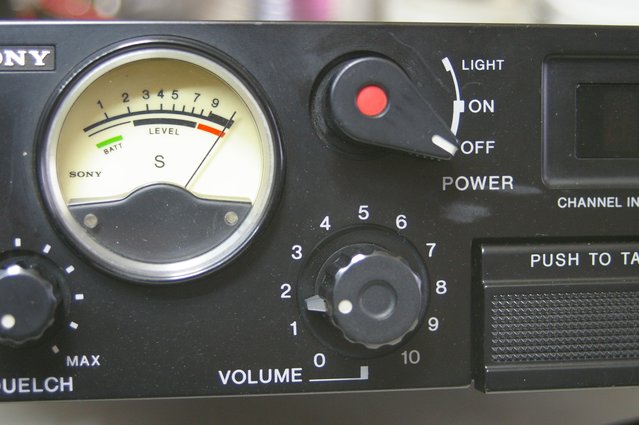

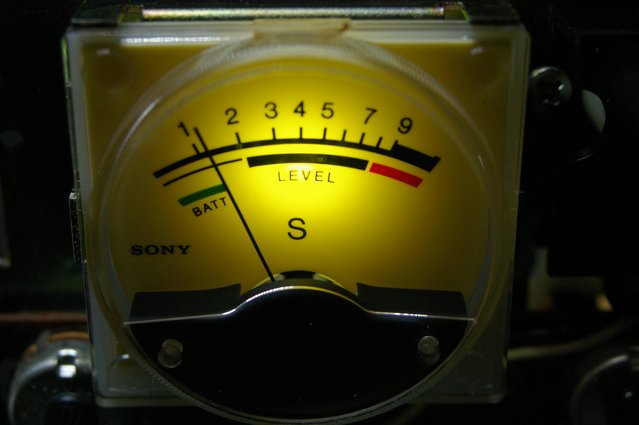

Sメーターの照明をLED化しました。

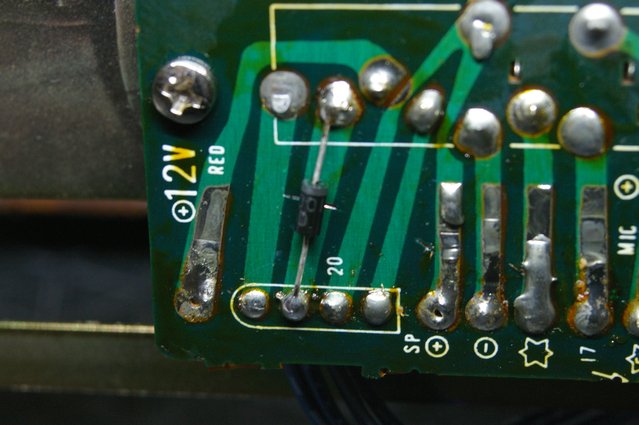

外部電源の逆接続保護ダイオードを入れました。

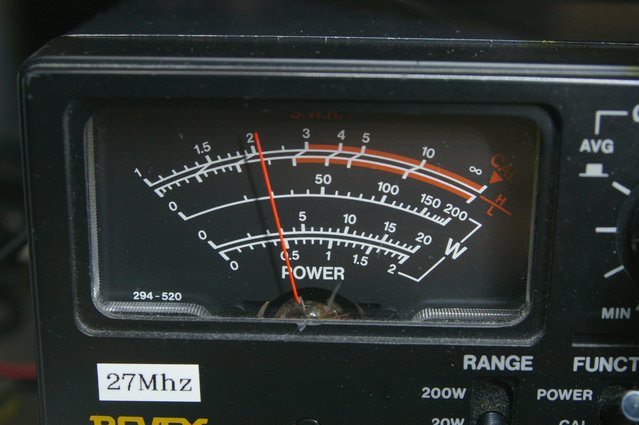

測定と調整。

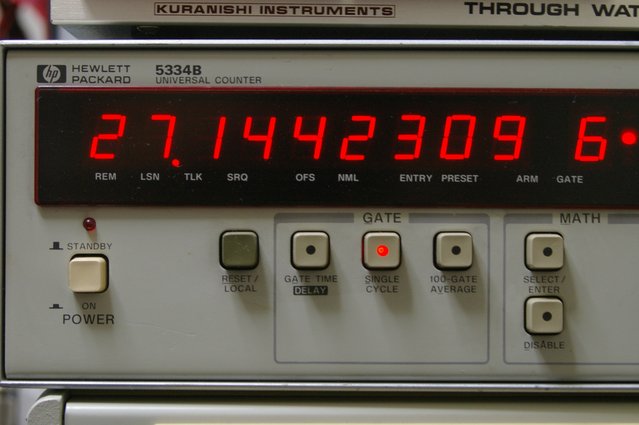

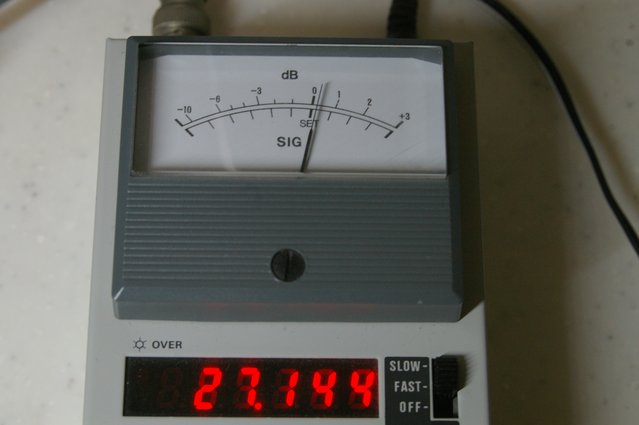

周波数 27,144Mhz
出力 0,5W

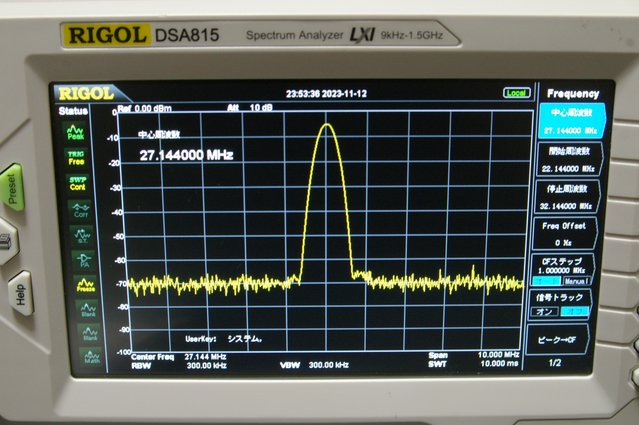

スプリアス良好。
受信感度を最大に調整しました。

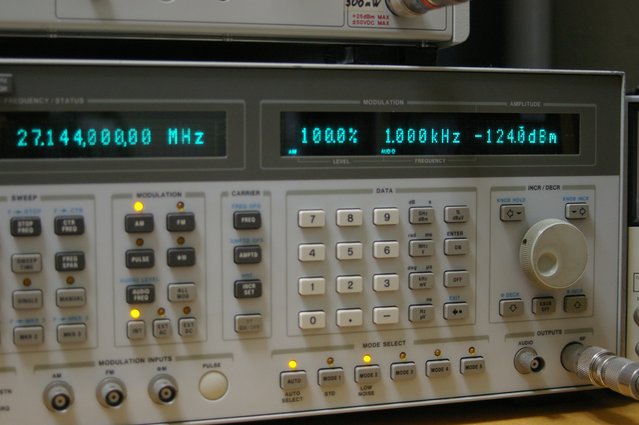

受信感度。
ー124,0dBm
この無線機は当たりです。
アンテナローディングコイルを最大に調整。
スピーカーが大型のため、音がいい無線機です。
