ICB-770 音が出ないとのことでお預かりしました。
部品の点検。
焼損した部品などの有無を調べます。

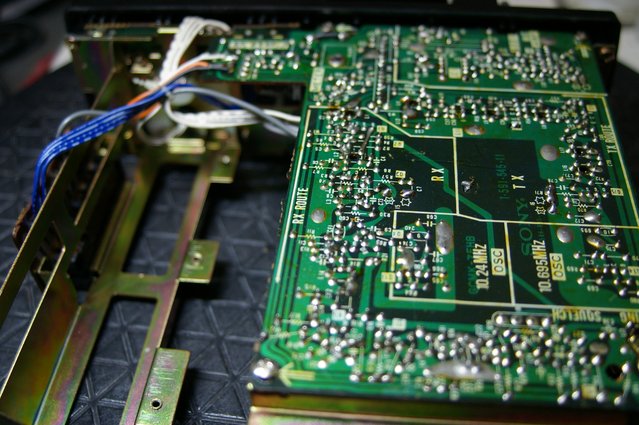

パターン、ハンダ不良を点検。
音が出ないとのことです。

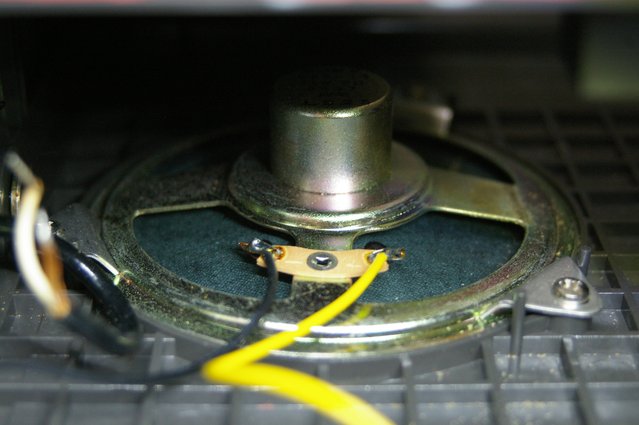

スピーカーの断線を調べます。

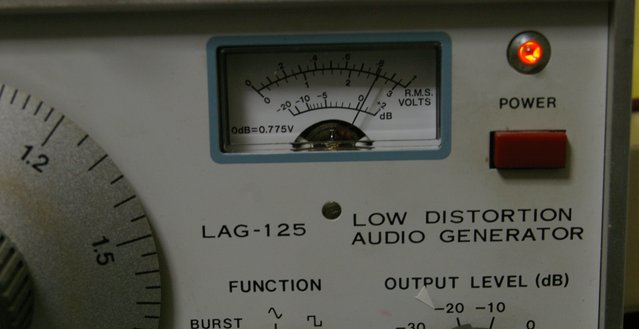

オーディオゼネレーターからスピーカーに交流信号を入れて調べます。
音が出ましたので、スピーカーの異状ではありません。
音が出ないと同時に変調もかかりません。
オーディオアンプICが不良の場合に出る症状です。
外部電源を逆接続するとオーディオICが破損してしまいます。

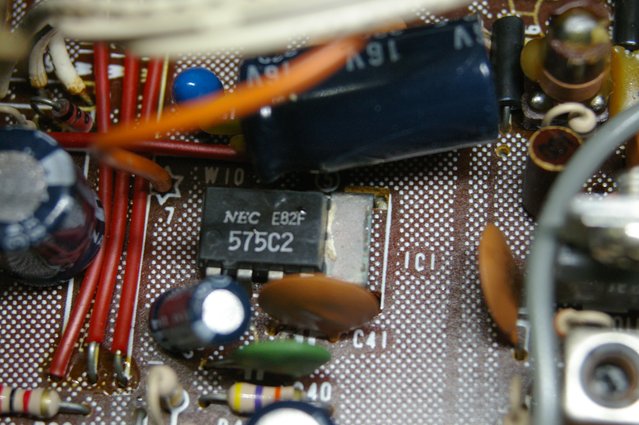

upc575C2
交換しました。
オーディオ、変調OKです。

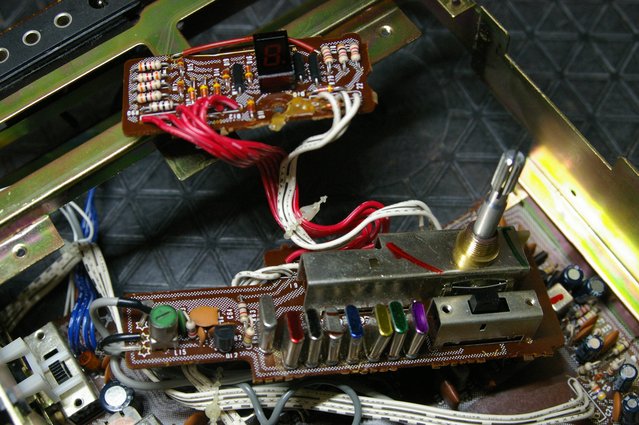

チャンネルスイッチが不良です。

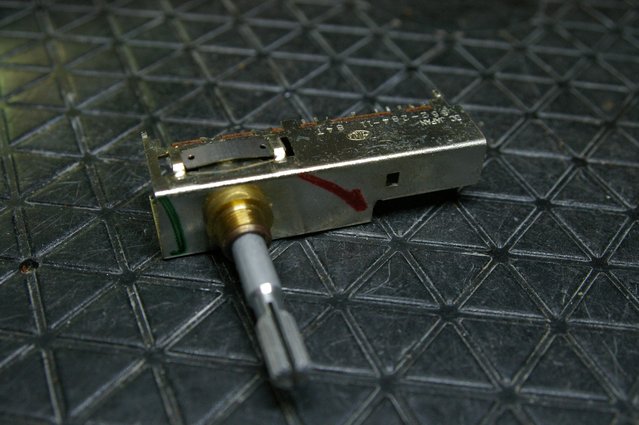

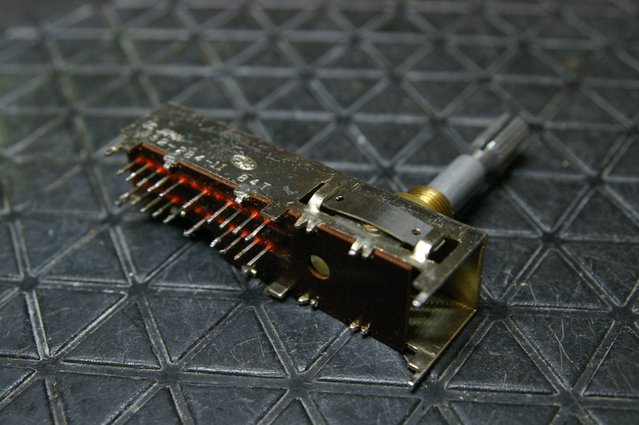

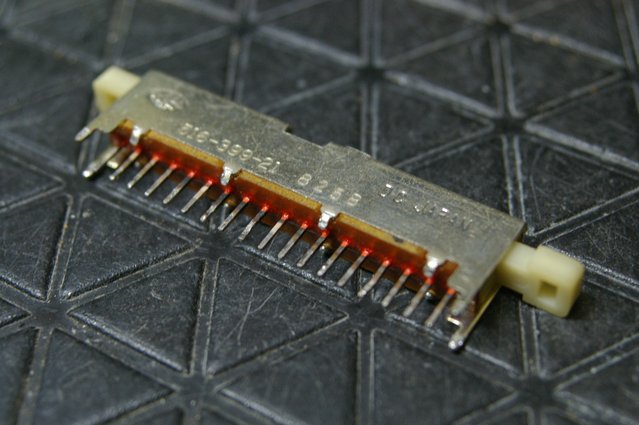

取外し。

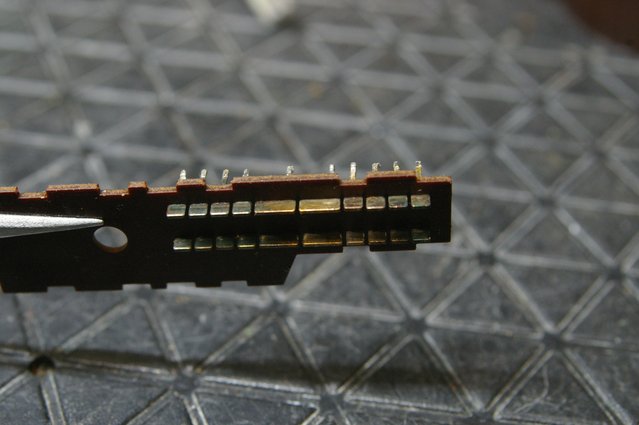

接点が黒く酸化しています。

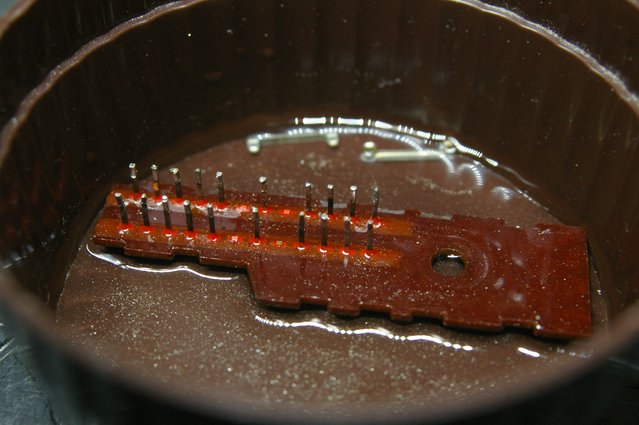

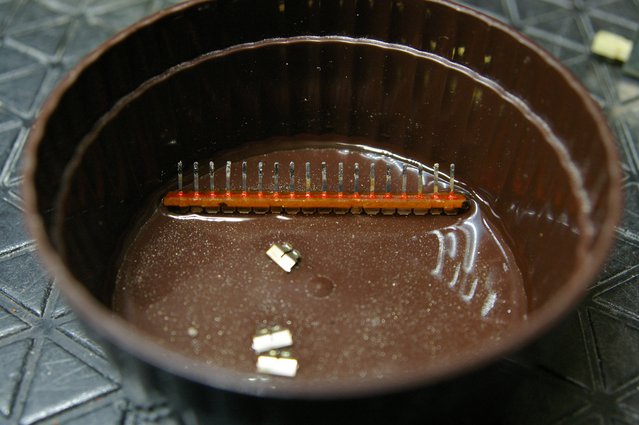

接点を洗浄しました。

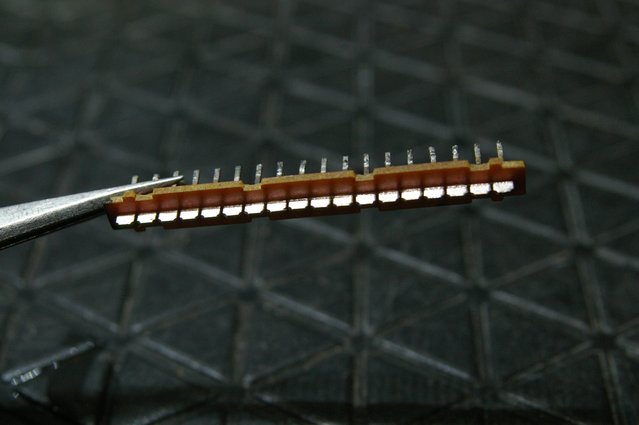

接点を研磨しました。
チャンネルスイッチのリペアOKです。

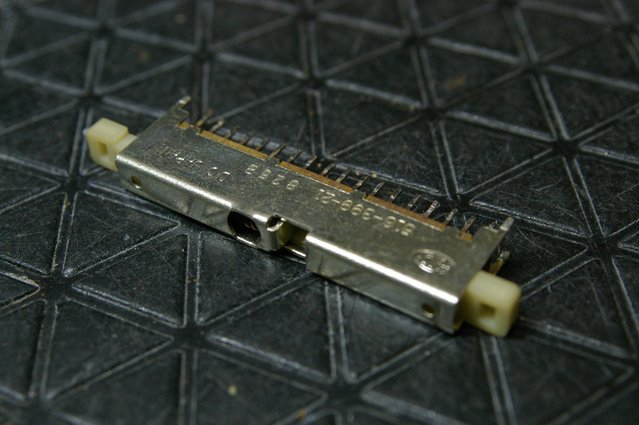

PTTスイッチをメンテナンスします。
接点を洗浄しました。
接点を研磨しました。
PTTスイッチのリペアOKです。

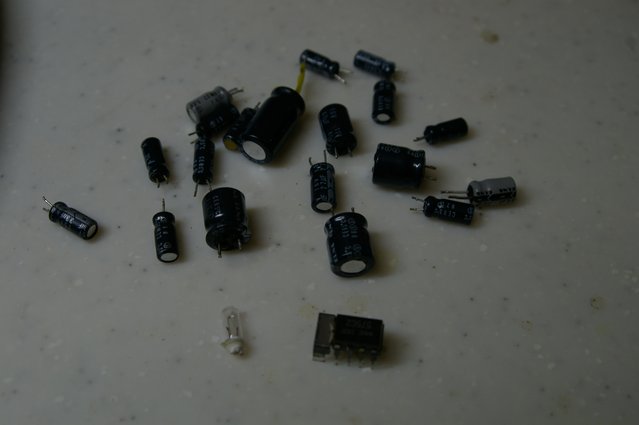

電解コンデンサーをオール交換しました。

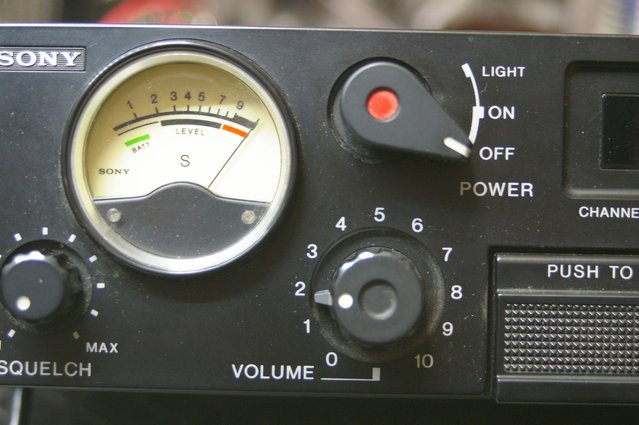

Sメーターの照明をLED化しました。

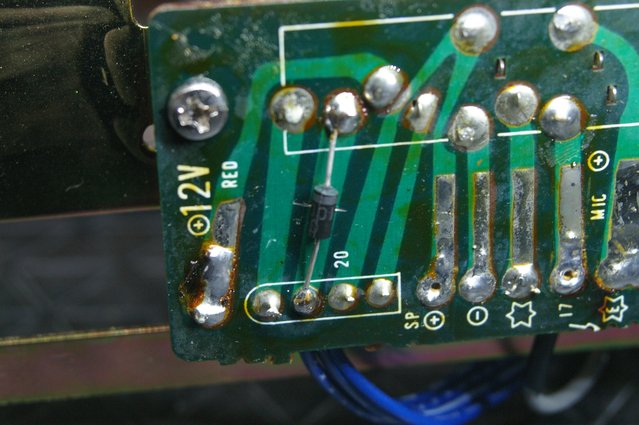

外部電源の逆接続保護ダイオードを入れました。
測定と調整。

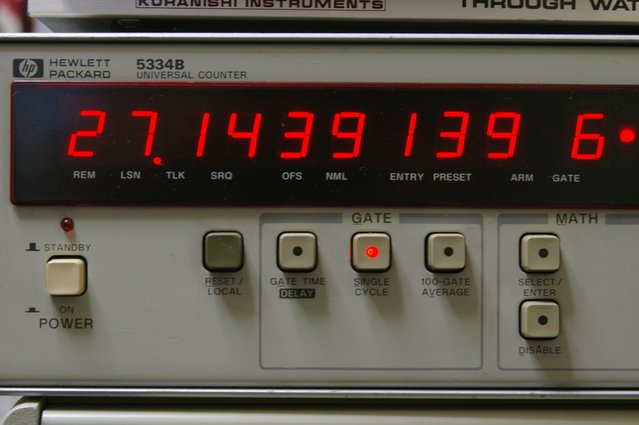

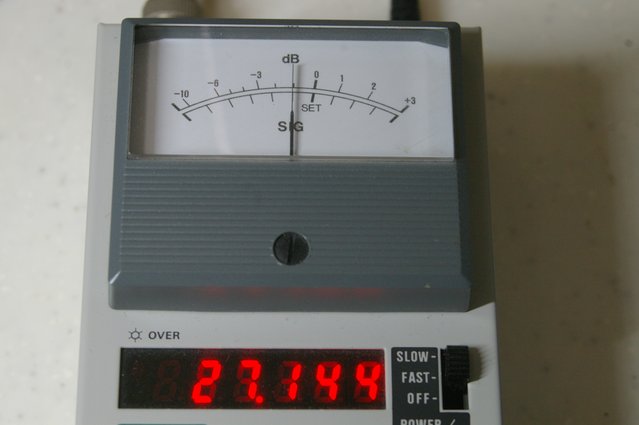

周波数 27,144Mhz

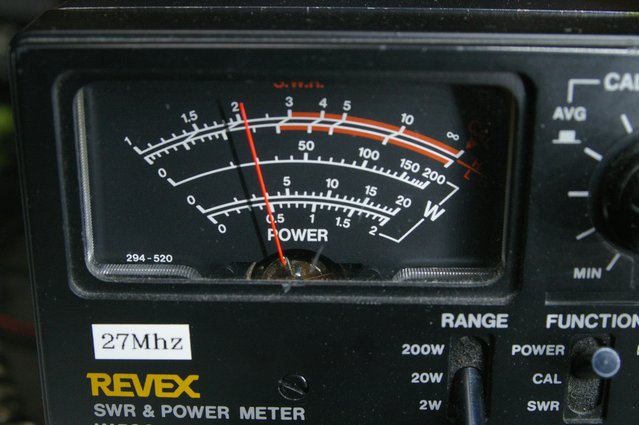

出力 0,5W

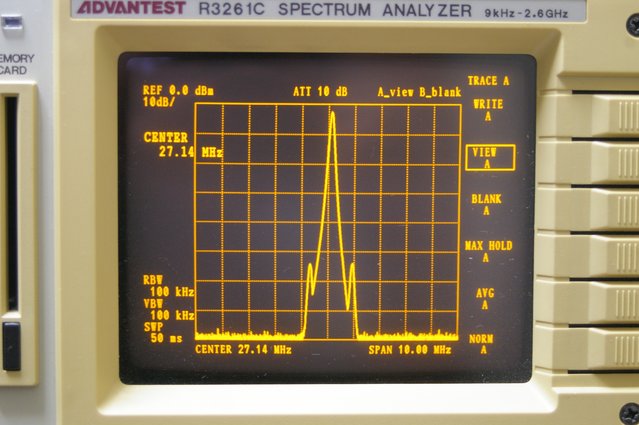

スプリアスの状態。
受信感度を最大に調整。

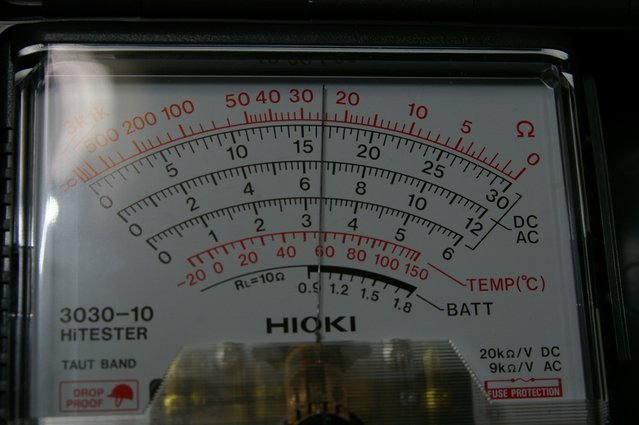

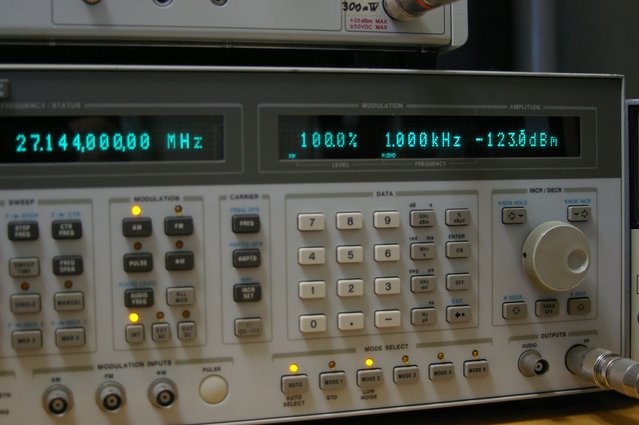

受信感度。
ー123,0dBm
アンテナローディングコイルを最大に調整。

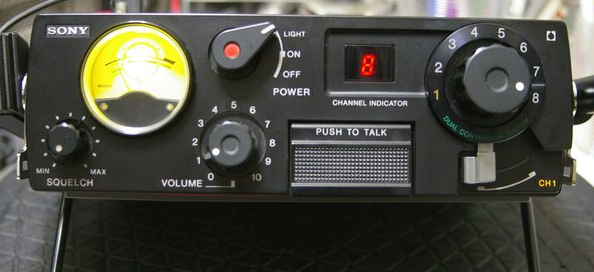

メンテナンス完了しました。
