KOI Tiger 音が出ないとのことでお預かりしました。
ウーハーボックスにアンプが付いたタイプのKOI Tigerです。
ボリュームを上げても音が出ません。
低音スピーカーのレベル調整ボリューム。

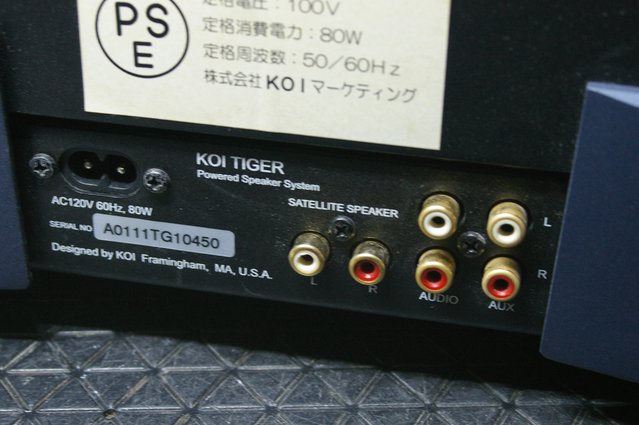

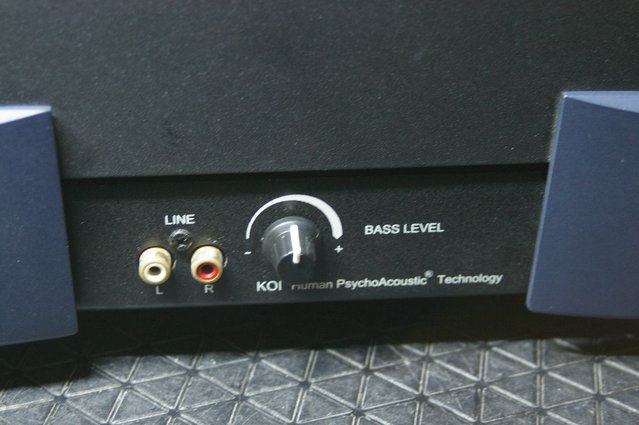

各端子は背面にあります。

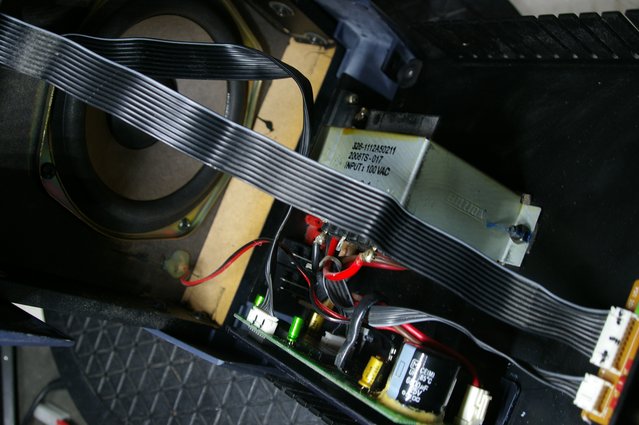

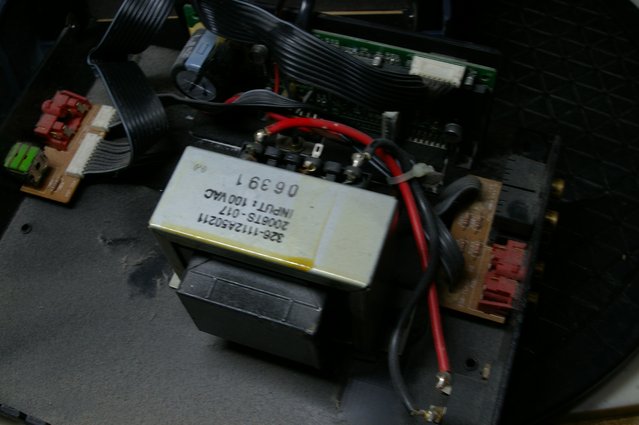

アンプ部分を取り外し。

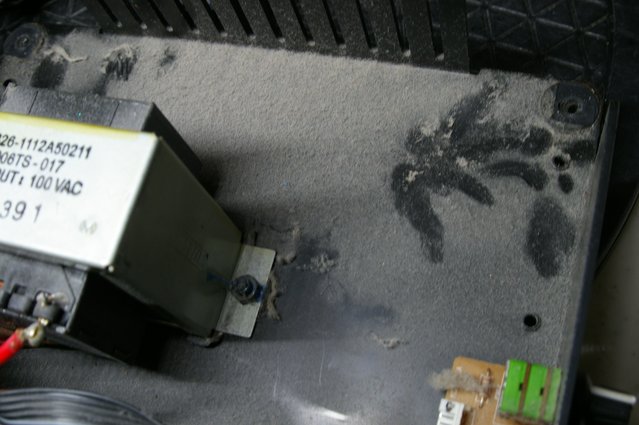

ホコリがすごいです。
清掃しました。

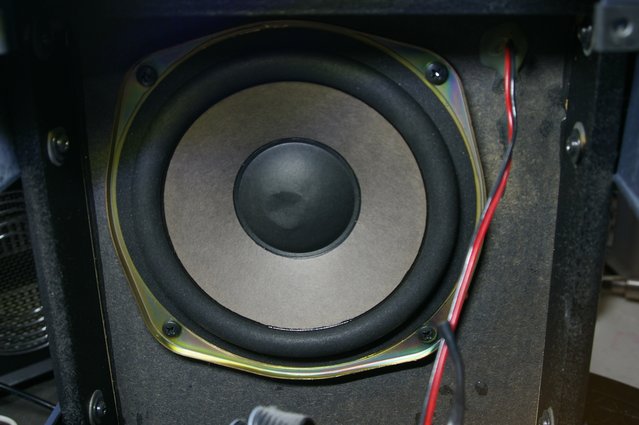

底面にあるウーハースピーカー。
スピーカーを取り外し。

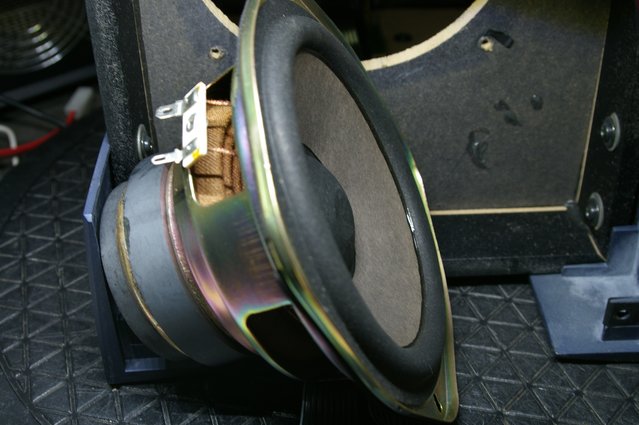

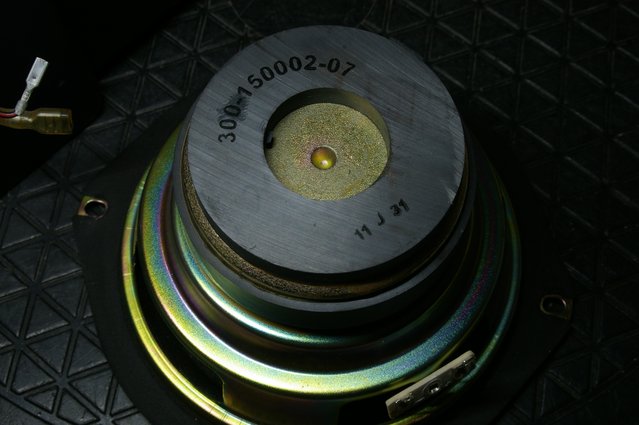

大きいマグネットのスピーカーです。

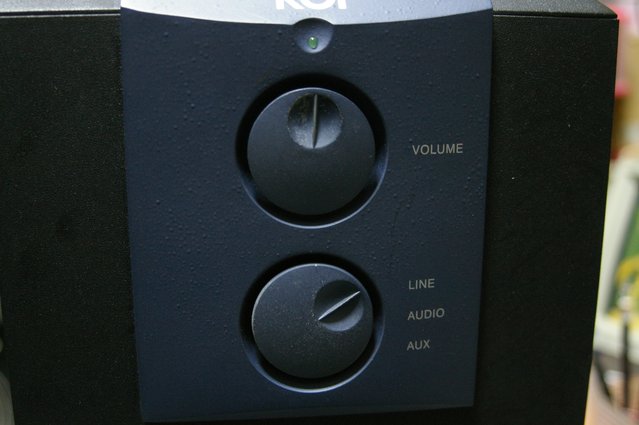

ボリュームと入力切り替えスイッチの基板。
パネルを取り外し。

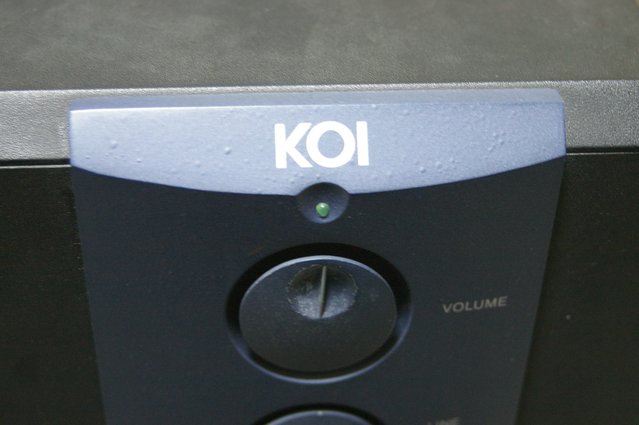

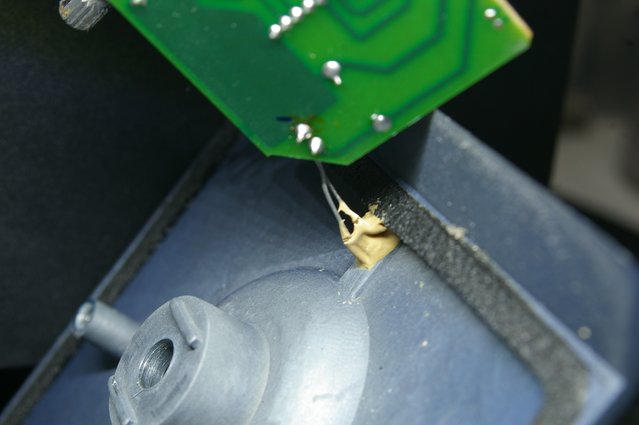

電源LED

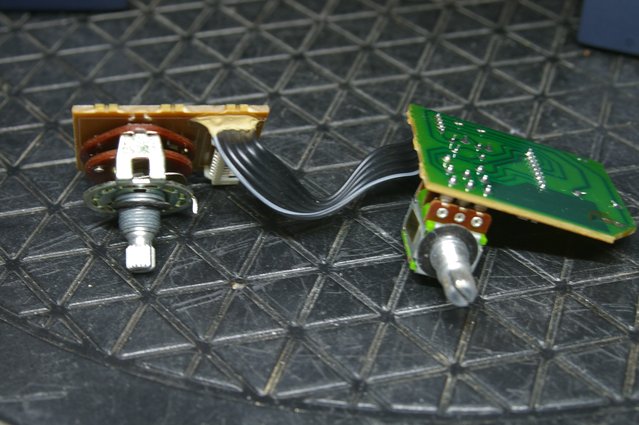

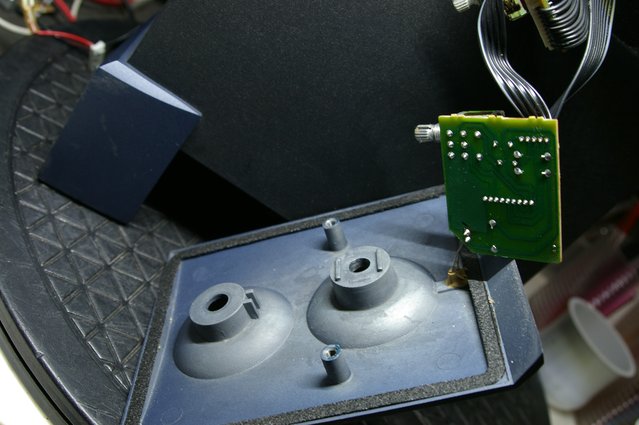

基板を取り外し。

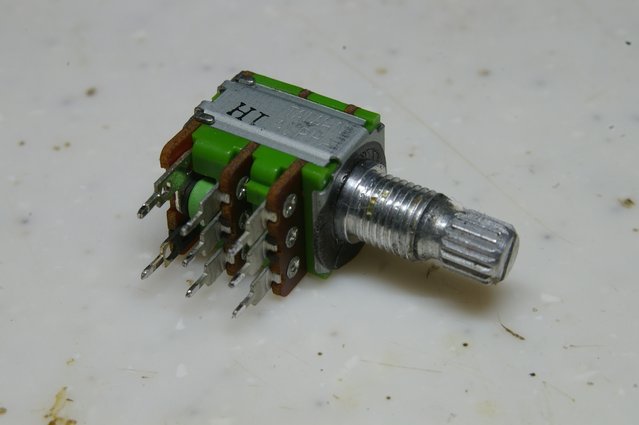

音が出ないボリュームをメンテナンス。

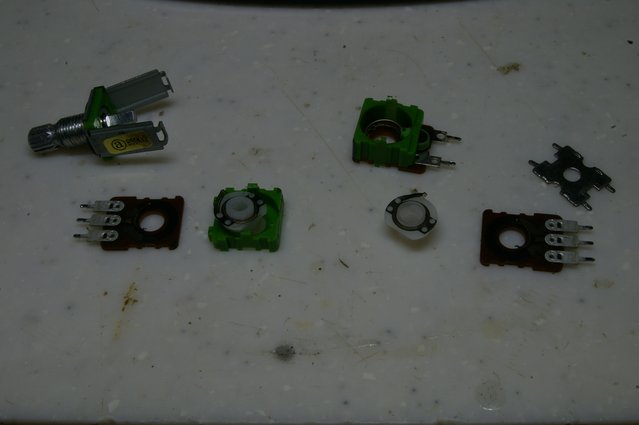

分解、接点を洗浄しました。

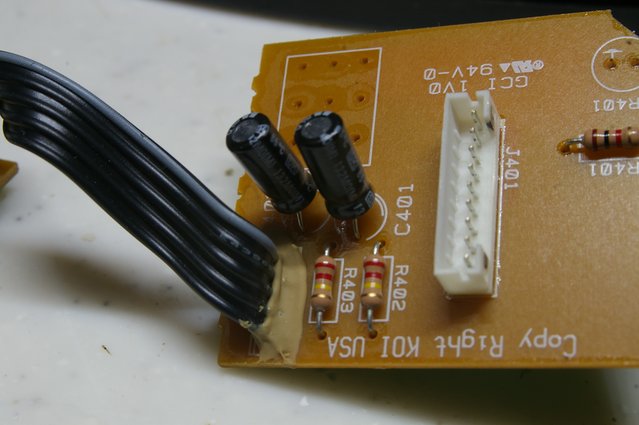

ボリューム基板の電解コンデンサーを交換します。

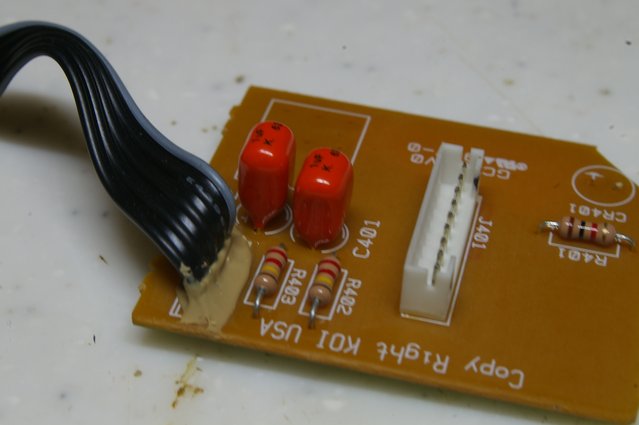

周波数特性が良いフィルムコンデンサーに交換しました。

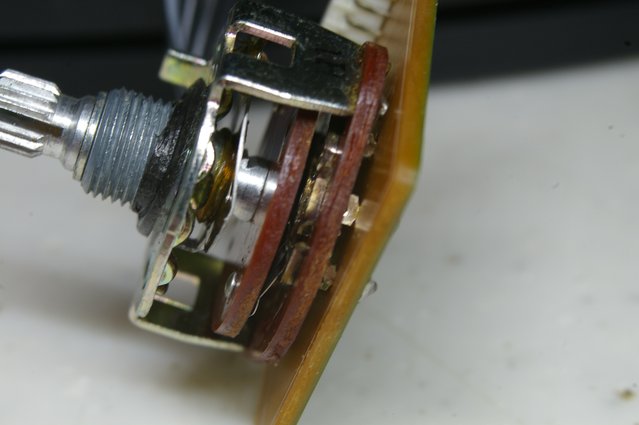

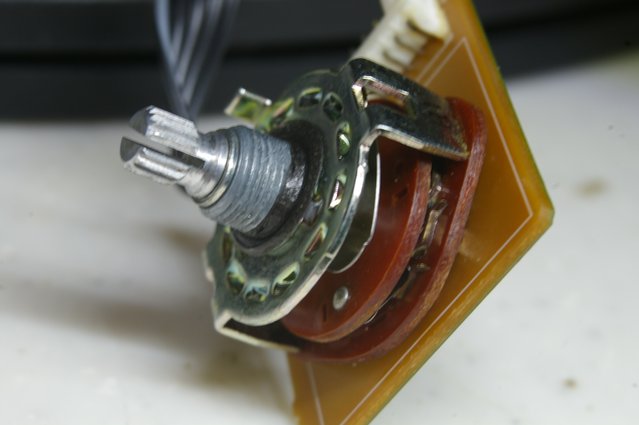

入力切り替えスイッチ。
接点を洗浄しました。

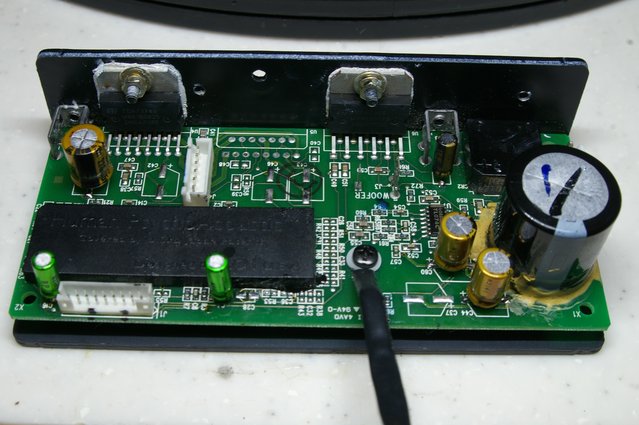

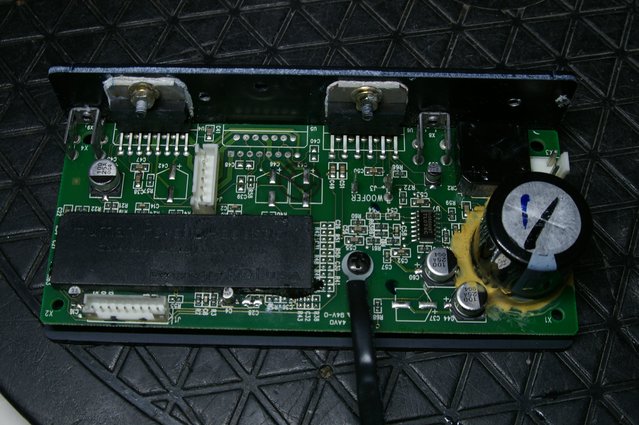

アンプ部分のカスタマイズ。

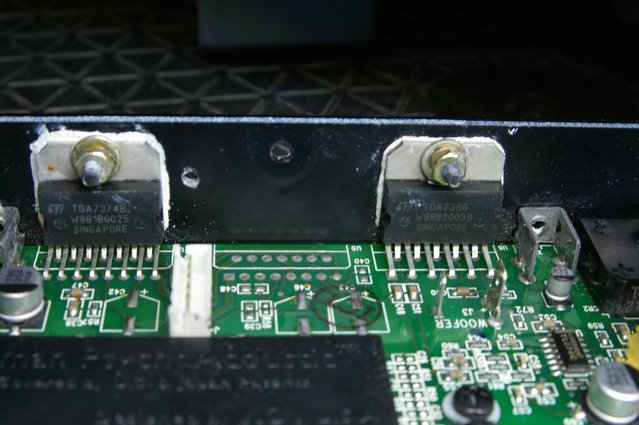

オーディオICは２個使われています。

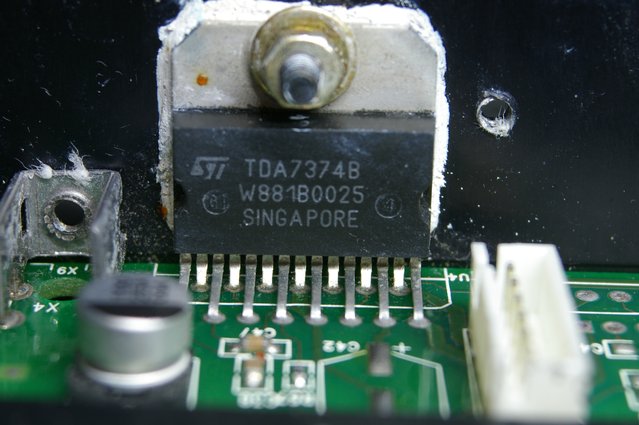

STマイクロエレクトロニクス製 TDA7374B
35Wのカーオーディオ用のアンプです。
電解コンデンサーをオール交換しました。
オーディオ用音響コンデンサー
MUSE
ファインゴールド
上品な音質になり、ボリュームを上げてもうるさくなりません。
組み立て。

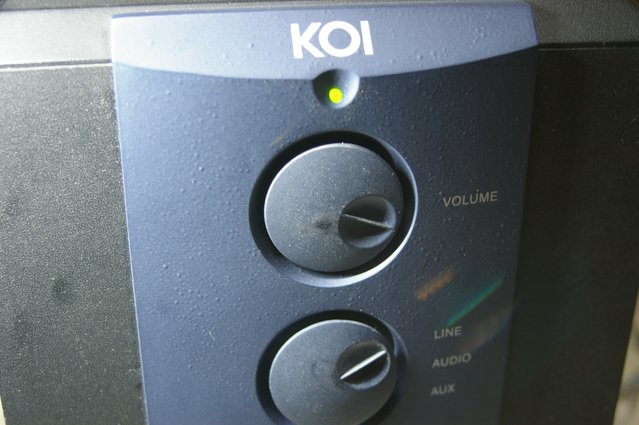

ボリューム、音が出るようになりました。

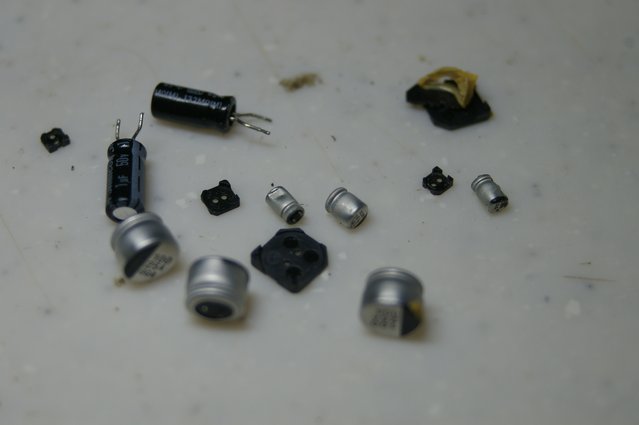

交換部品。
視聴中。
音源 Youtube 松岡直也 ノックをしなかったサンタクロース
電源コンセントを逆にして差し変え、音の広がりや粒立ちが良いほうにします。
差し変えが合ったときの音は最高です。

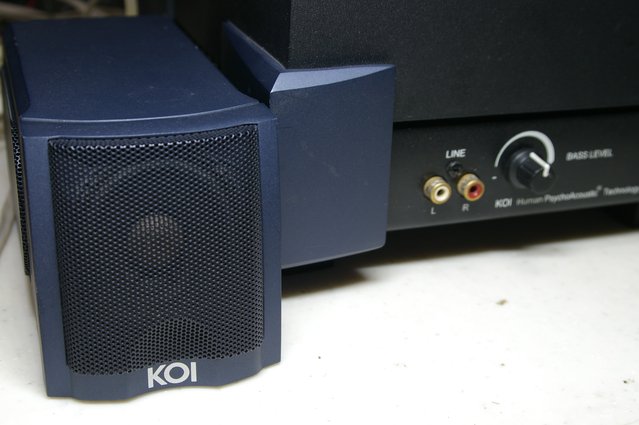

KOI Tiger 一度聞いたら忘れられない音がします。
一生モノのオーディオですね。
