ICB-88H メンテナンスのためお預かりしました。
ヘリカルからロッドアンテナに交換されています。
ネジに挟まれ、同軸ケーブルが潰れていました。
潰れ修正しました。
シールド板を外します。

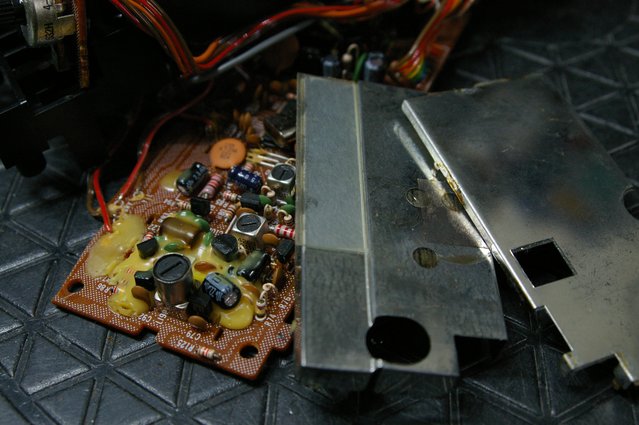

シールド板の中ににある電解コンデンサーを交換します。

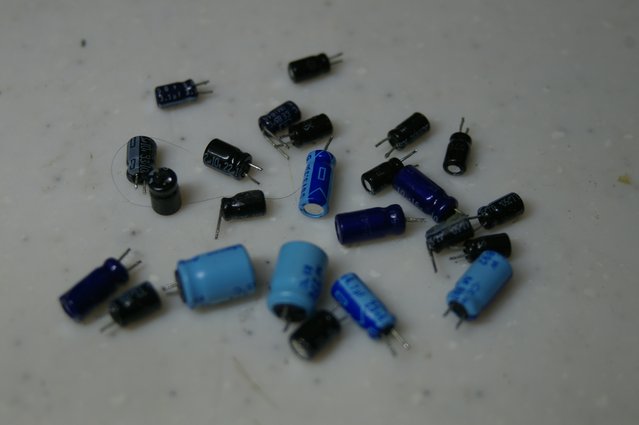

電解コンデンサーをオール交換しました。

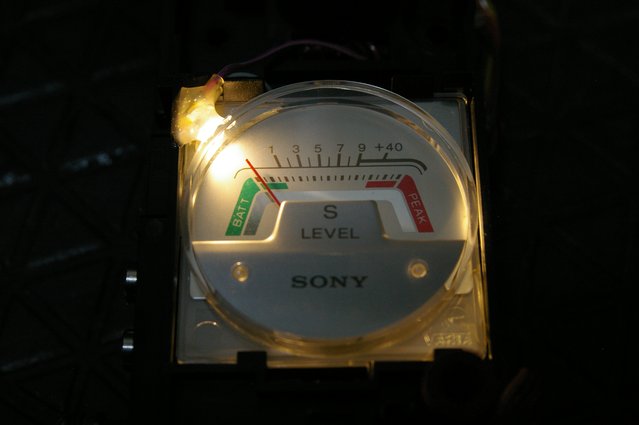

希望によりSメーター照明を追加、電球色LEDが希望です。
チャンネルによってPLLが異状発振してしまいます。

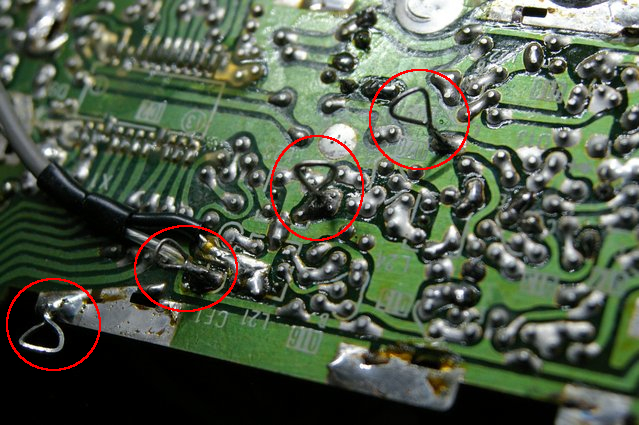

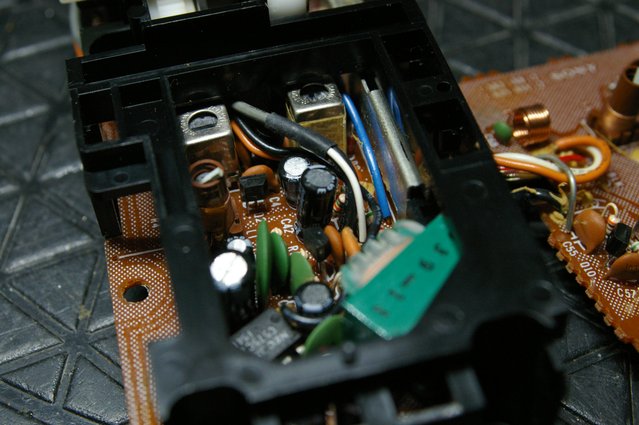

べったりとロウが流されています。

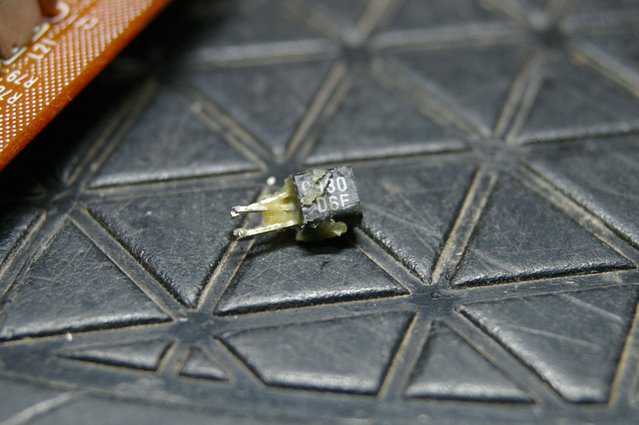

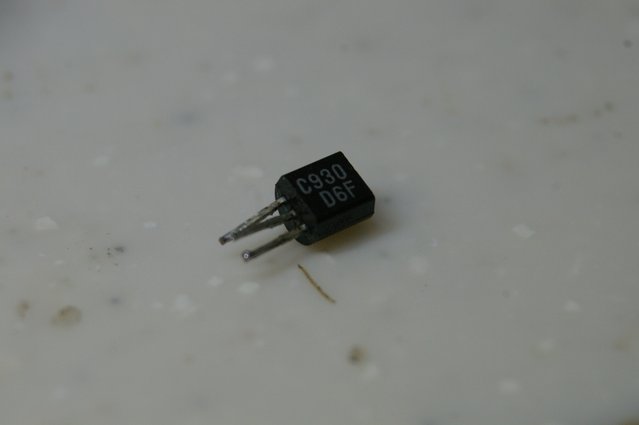

バッファーアンプのトランジスターを取外し。
ピン足にべったりとロウが付いています。
キレイにしました。
可能な限りロウをとりました。
このような浮遊容量の増加が悪い影響を及ぼします。
PLLの発振も正常になりました。
測定と調整。
信号の取出し場所にテストポイント（TP）を取り付けます。

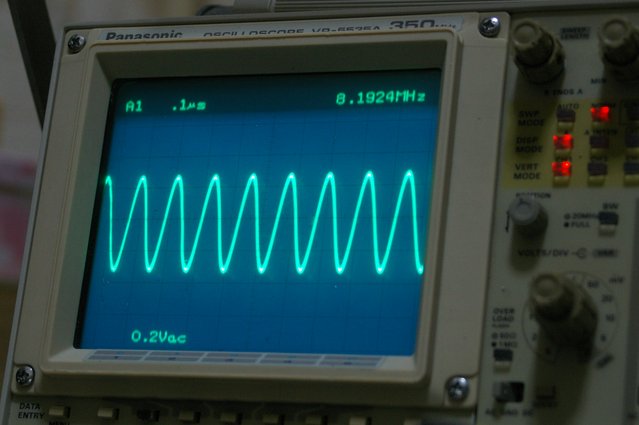

PLLの発振を最大に調整。

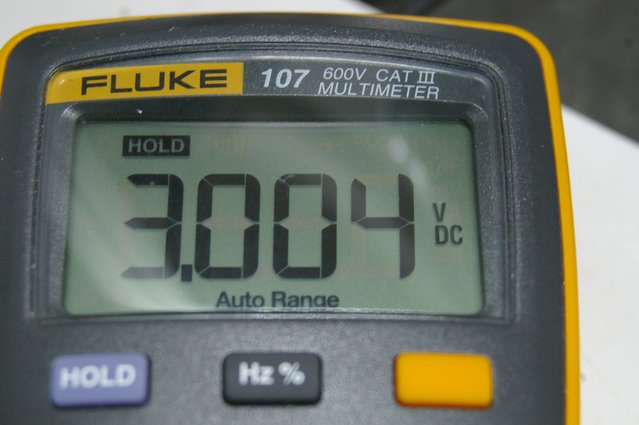

VCO電圧を規定の3Vに調整。

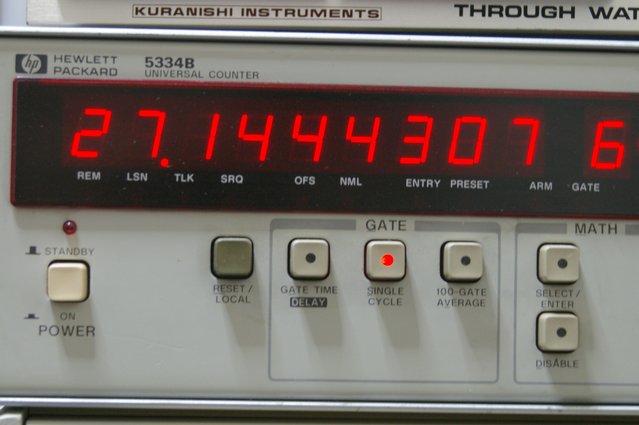

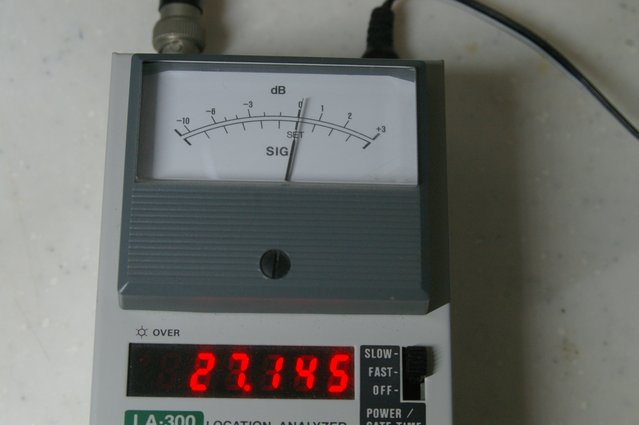

周波数。
27,144Mhz

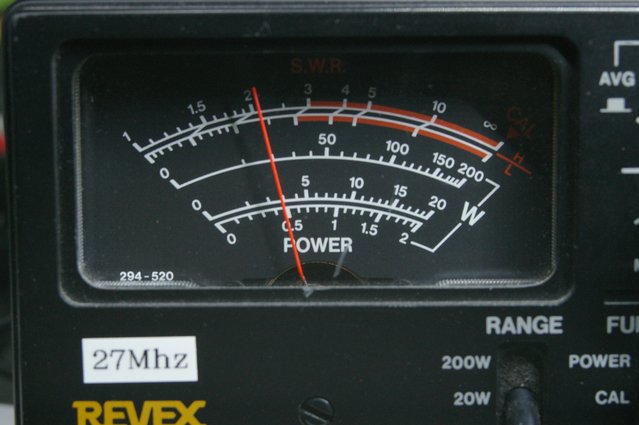

出力 0,5W
スプリアスの状態。

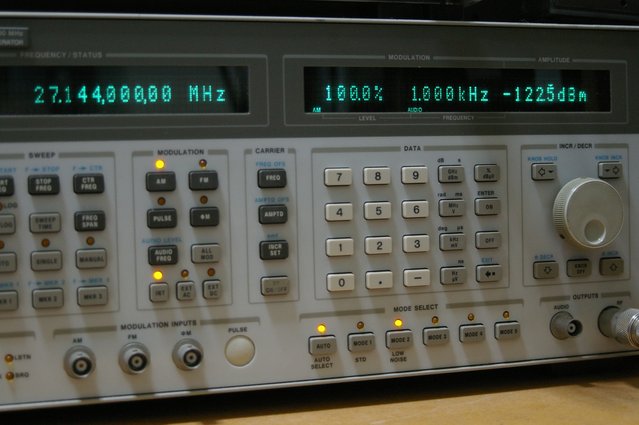

受信感度。
ー122,5dBm
ヘリカルからロッドアンテナに交換され、アンテナローディングコイルを最大に調整。
メンテナンス完了しました。
