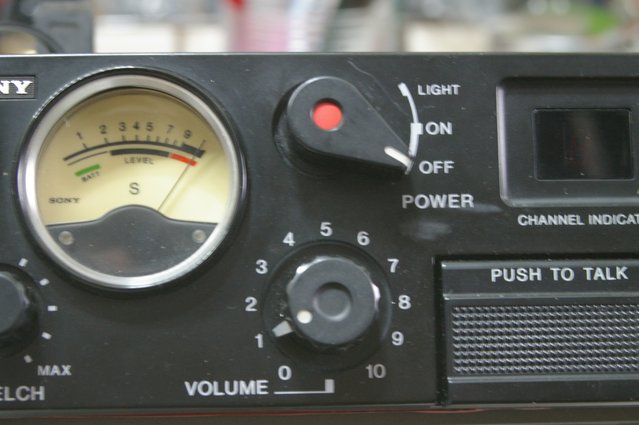

この無線機は過去に当方がメンテナンスをした無線機です。
音が出なくなったとのことで再お預かりしました。

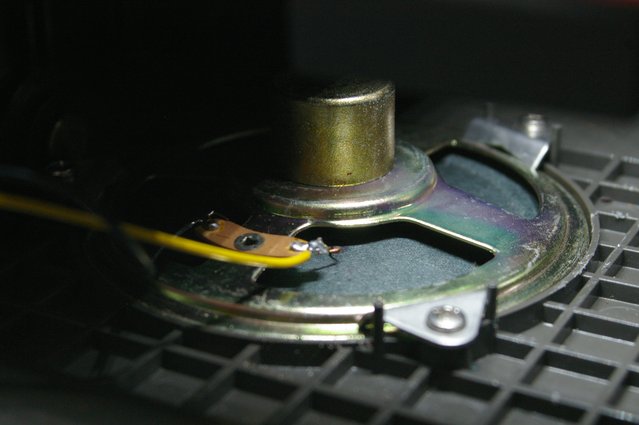

音が出ない原因のひとつスピーカーを点検。
異状ありませんでした。
オーディオICからの信号が途切れていることがわかりました。

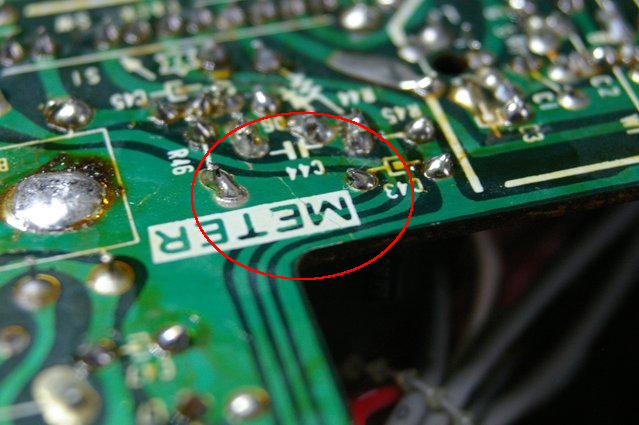

原因は基板に亀裂が入っていました。
レジストを剥がしてみるとパターンのいくつかが断線しているのが確認できました。

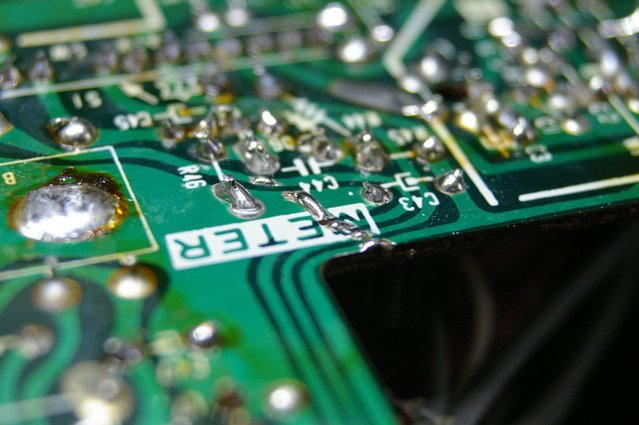

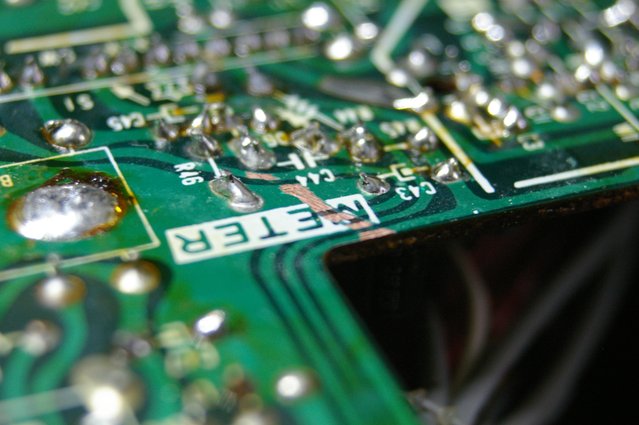

切れたパターンをハンダにて繋ぎました。

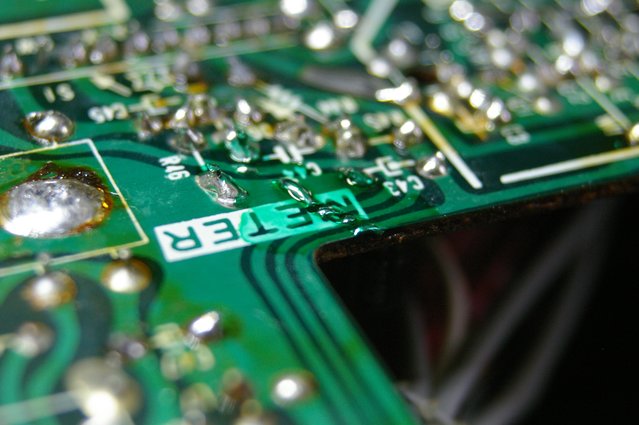

緑色のレジストを塗布しました。
幸い、部品実装面まで亀裂は達していませんでした。

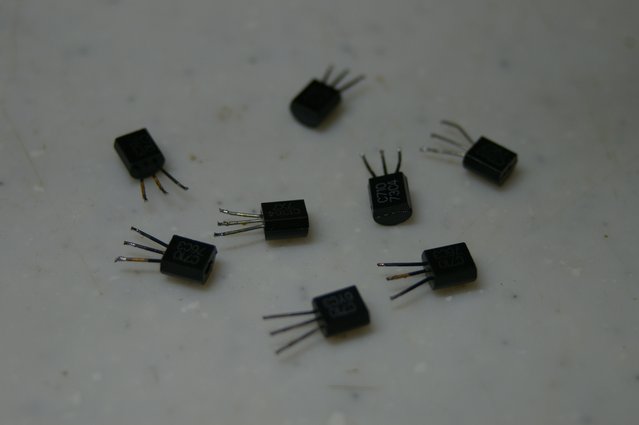

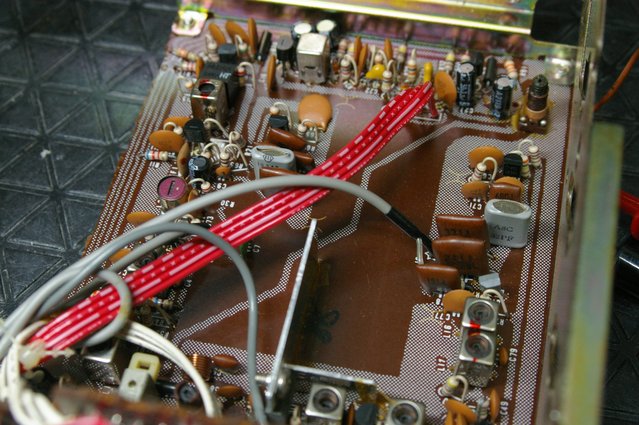

受信感度向上のため、受信関係のトランジスターを交換しました。
周波数特性の良いトランジスターに交換しました。
Sメーターの振れ向上対策を実施しました。

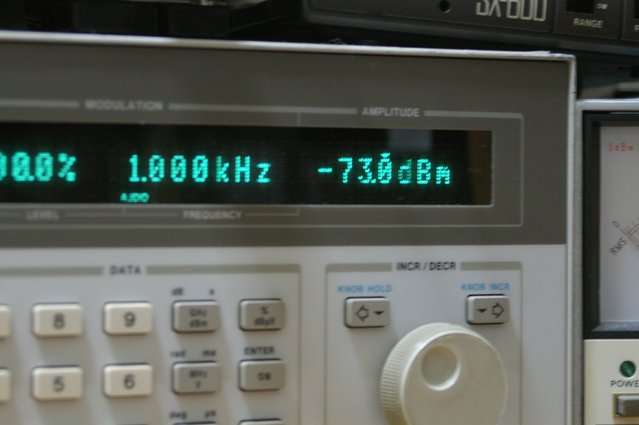

ー73dBmを受信のとき

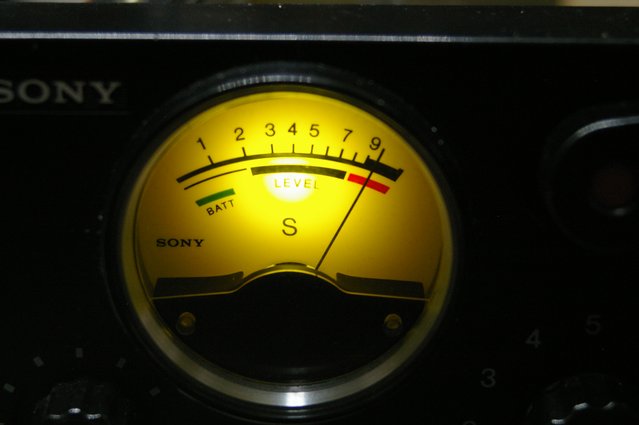

Sメーター9を指示します。
770はSメーターの振れが重いですがよくなりました。
送信ができません。

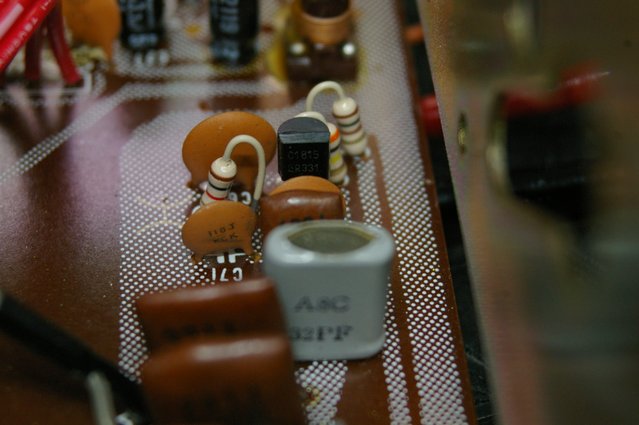

局発のトランジスターを交換しました。
送信OKです。

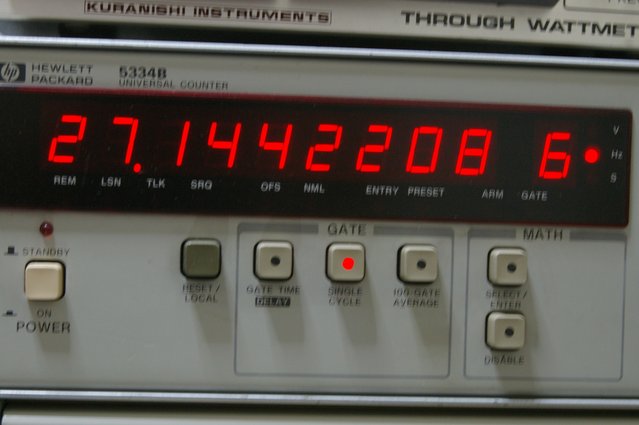

周波数。
27,144MHｚ

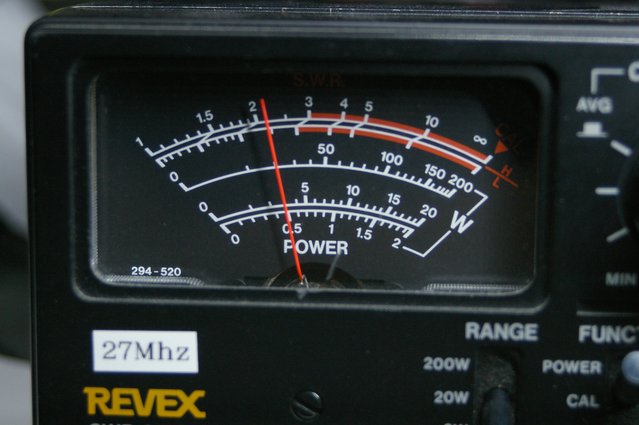

出力 0,5W

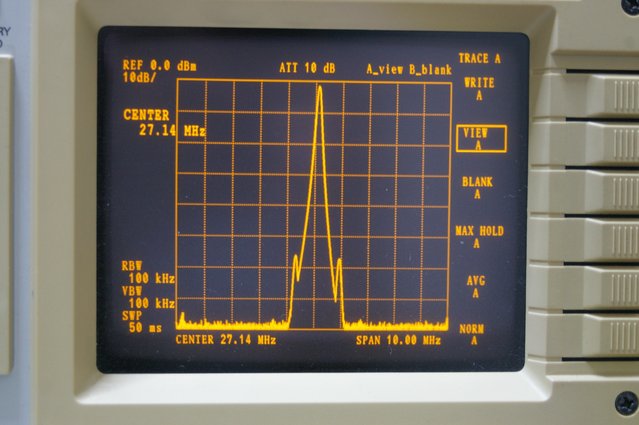

スプリアスの状態。

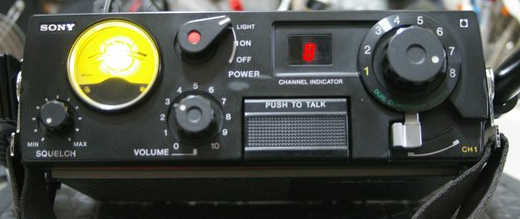

修理完了しました。
