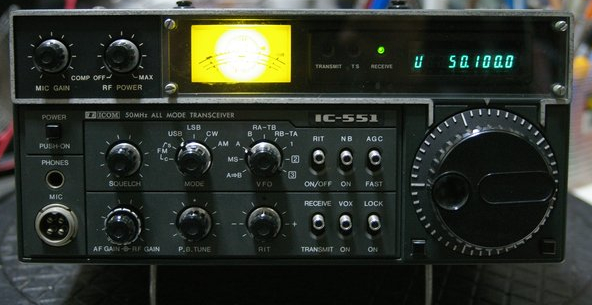

IC-551 総合メンテナンスにてお預かりしました。

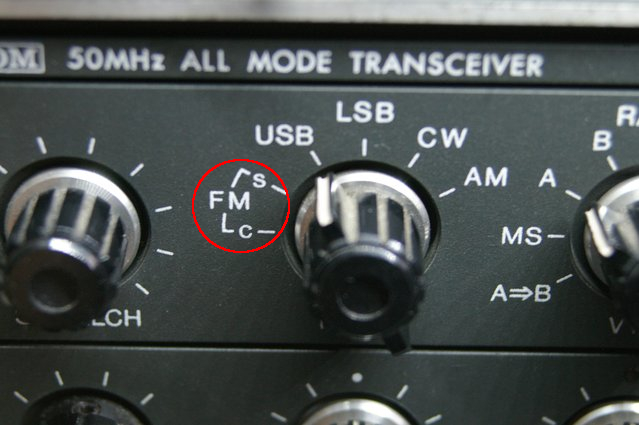

FMが使えません。
なぜ？

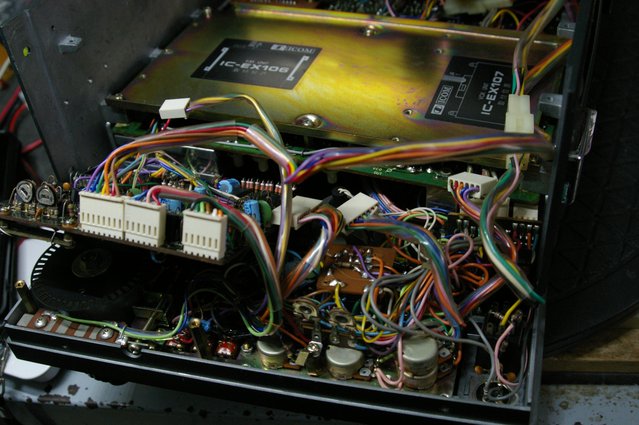

オプションユニットの取り付け場所です。
PASS BAND TUNING（PBT）ユニットはありません。

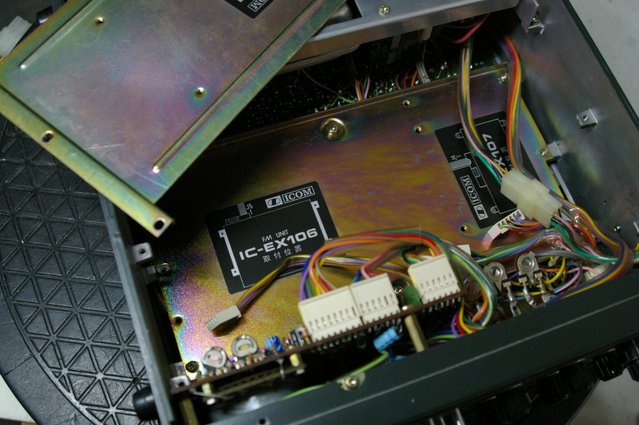

FMユニットの取り付け場所です。
FMユニットがありません。
FMはオプションだったのですね。どうりでFMが使えないわけです。

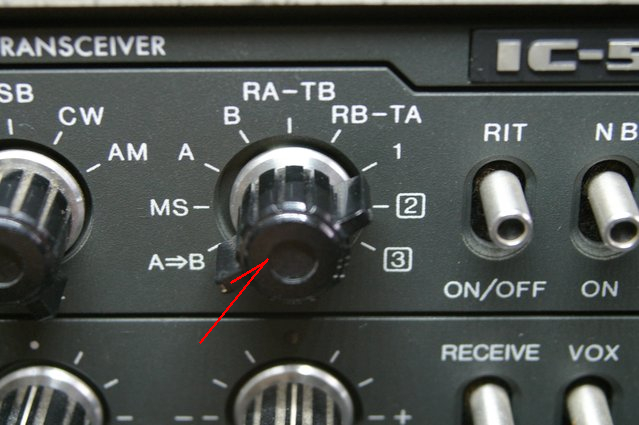

切り替えスイッチがグラグラしています。

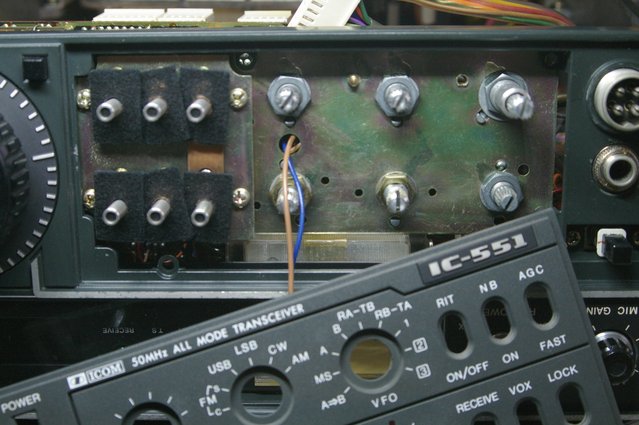

フロント部を取外しました。
スイッチ、ボリューム各増し締めしました。

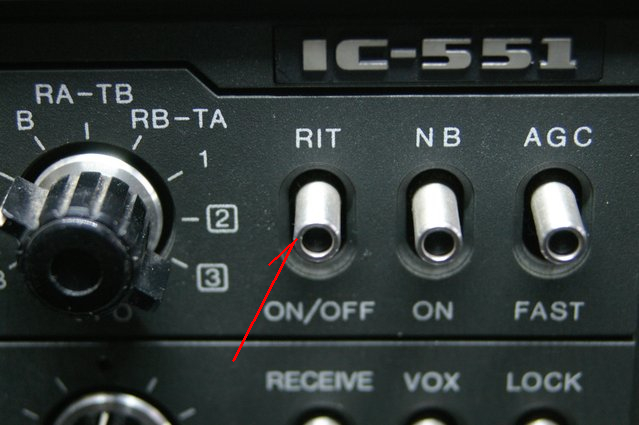

RITスイッチが動作しません。
スイッチが不良にて、常時ONの状態になっています。
このスイッチは入手困難です。

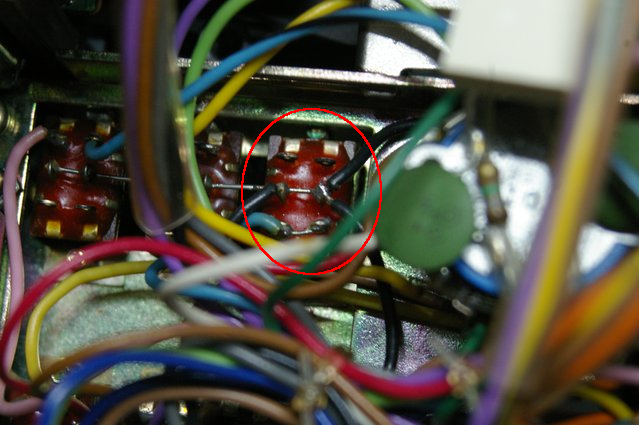

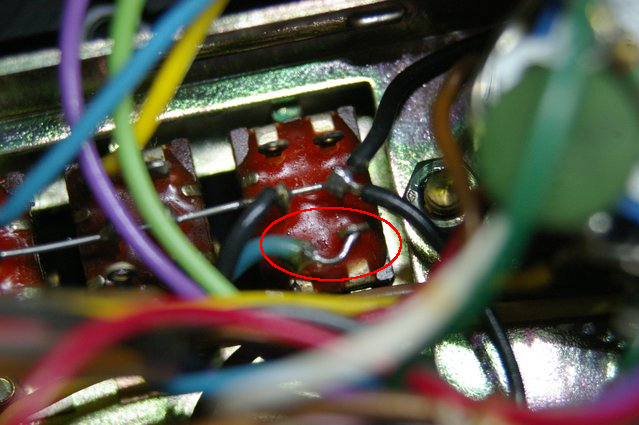

2回路2接点のスイッチが1回路になるような使われ方です。
どちらかが内部でショートいるようです。

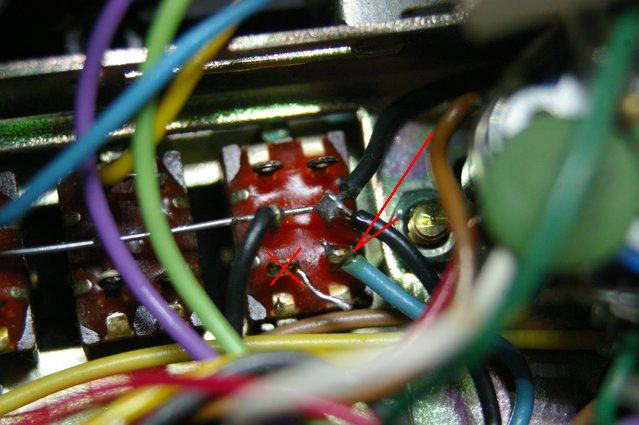

☓のほうがショートしていました。
回路を切り離し、正常なほう１回路に変更しました。

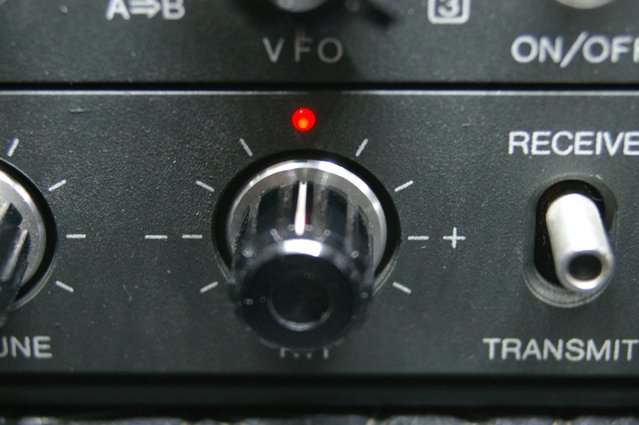

RIT 動作OKです。

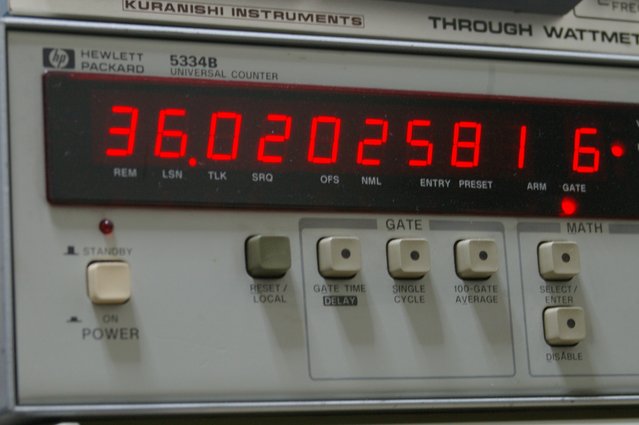

RIT周波数を調整しました。

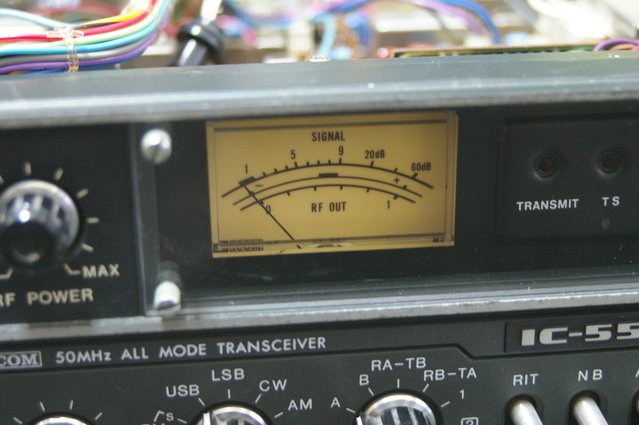

Sメーターの照明が切れています。

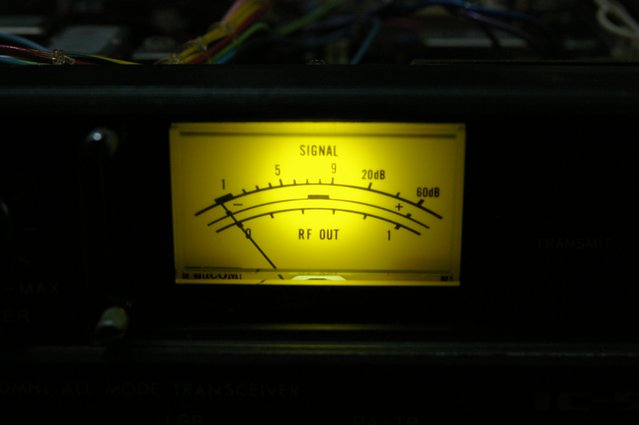

LED化しました。
測定と調整。
測定の結果が悪ければ順次調整です。

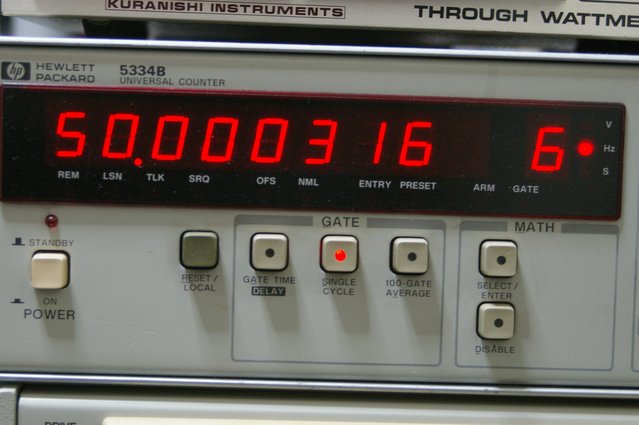

周波数 50,0Mhz

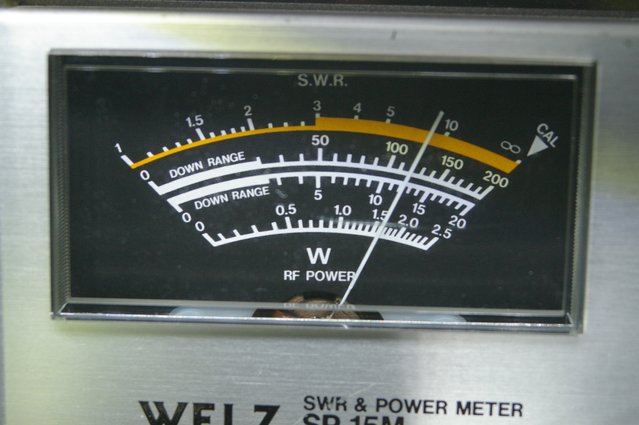

出力 12W

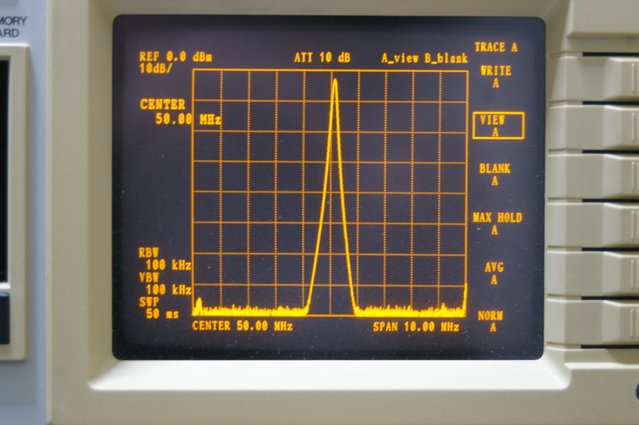

スプリアス良好。

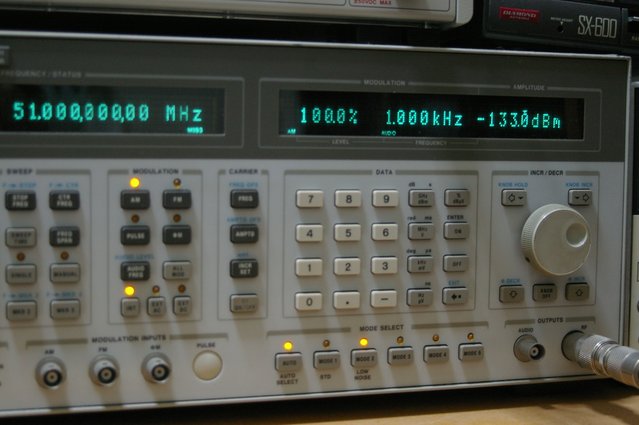

受信感度。
51,0Mhz ー133,0dBm SSB

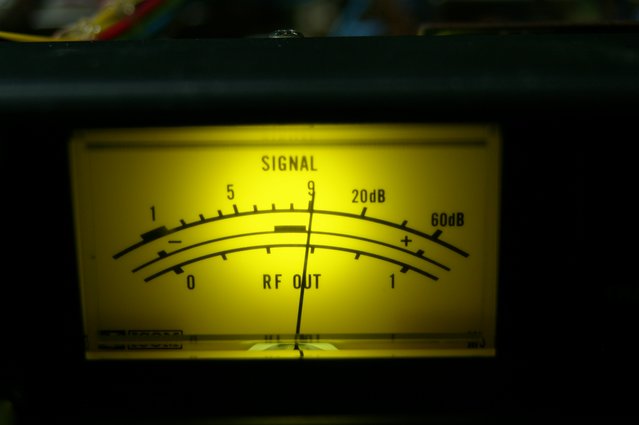

Sメーター感度。

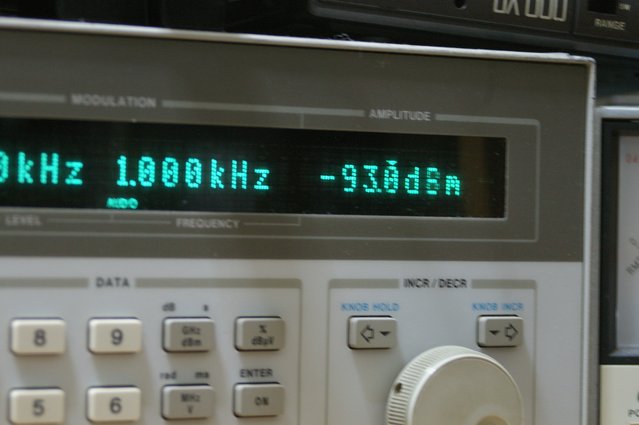

業界標準のS9値である ー93dBm を受信のとき、
Sメーター9を指示。

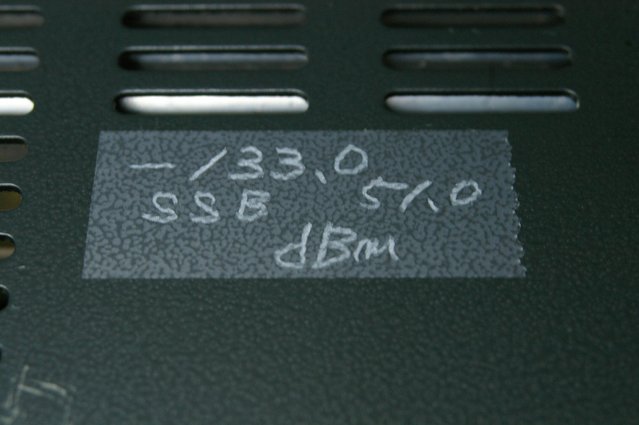

受信感度スペックシール添付。
基本性能は出ています。
メンテナンス完了しました。
