ICB-770 PTTスイッチ不良とのことです。

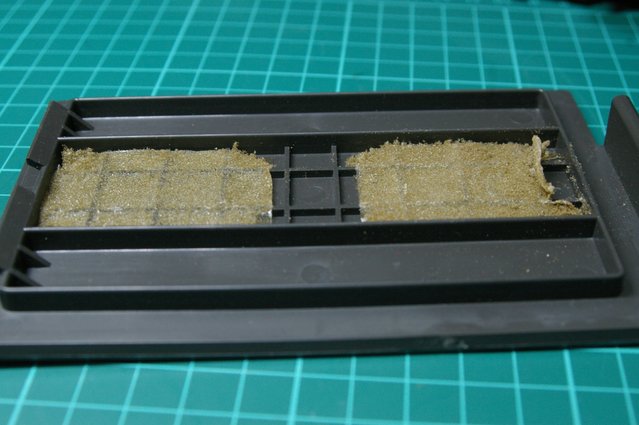

電池ケース蓋のスポンジがボロボロです。

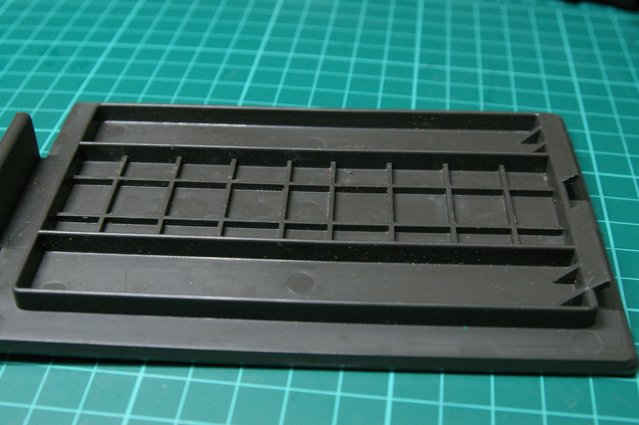

スポンジを剥がしました。

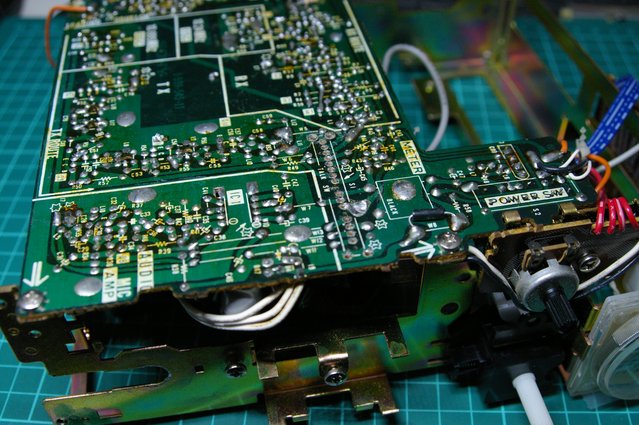

部品及び基盤の状態を点検。
ハンダ不良などあやしい場所には再ハンダしました。

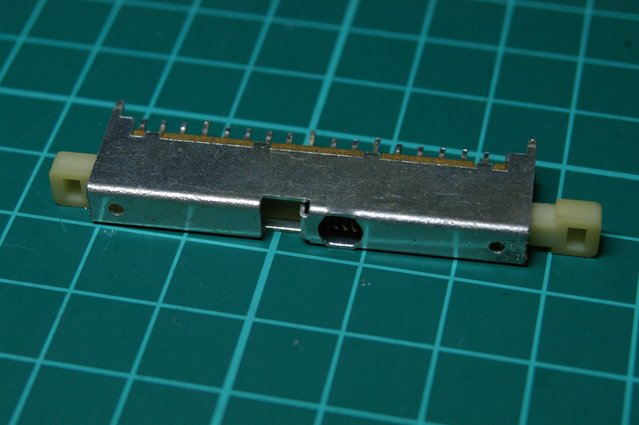

PTTスイッチが不良にて取外しました。

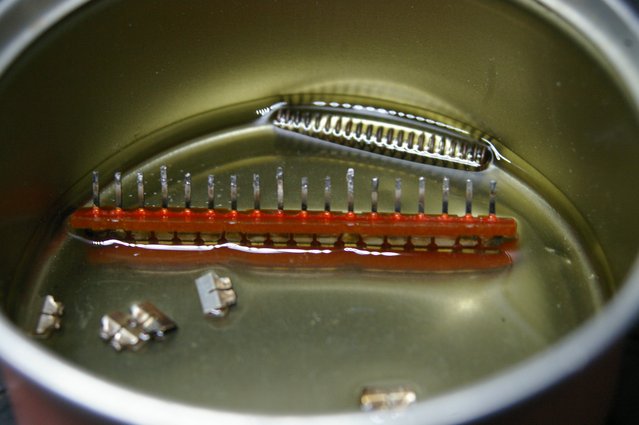

接点を洗浄しました。
酸化膜に覆われて接触不良になります。

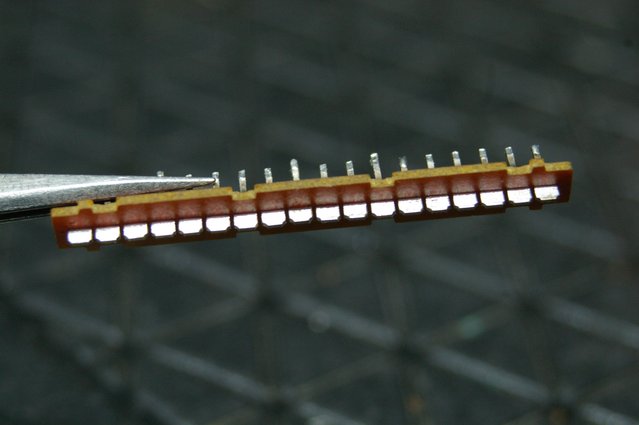

接点を研磨しました。

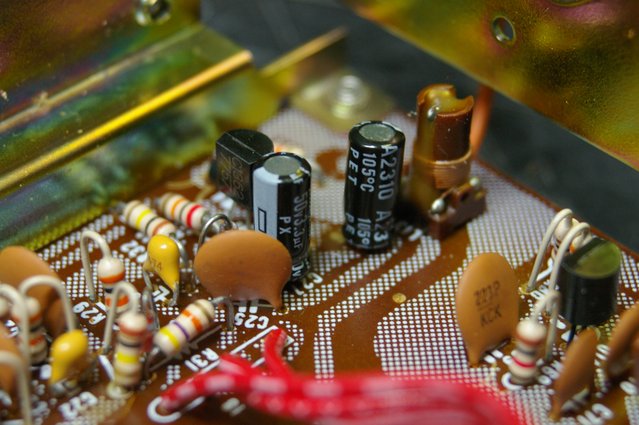

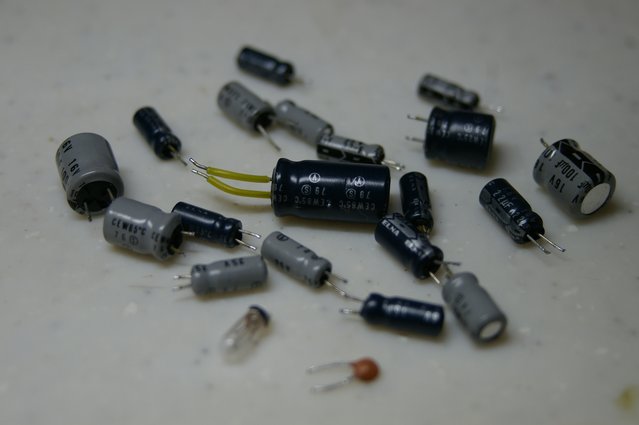

電解コンデンサーをオール交換しました。
受信感度が低下しています。

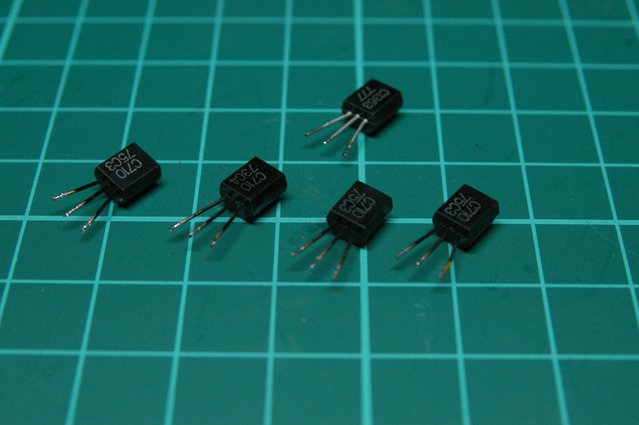

受信関係のトランジスターをオール交換しました。

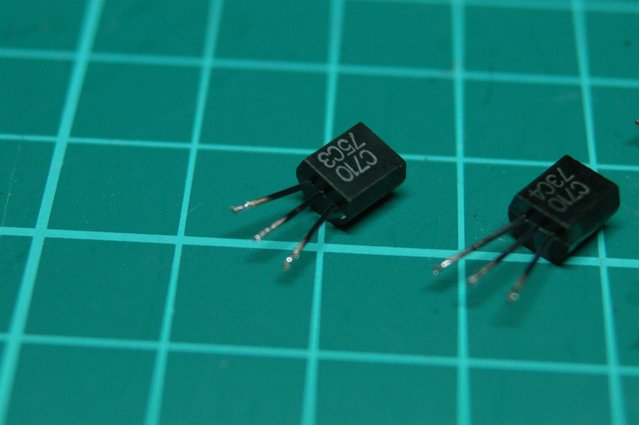

ピン足が黒く酸化しています。
銀マイグレーションになるとプラスチックモールドの内部まで侵食が進んでゆきアウトになります。

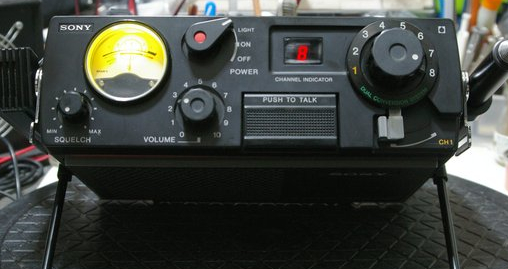

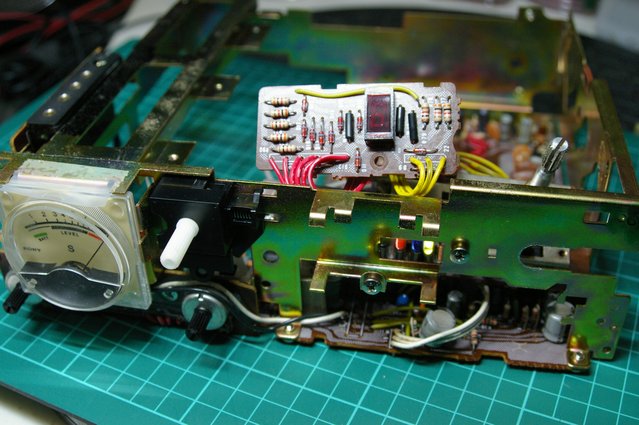

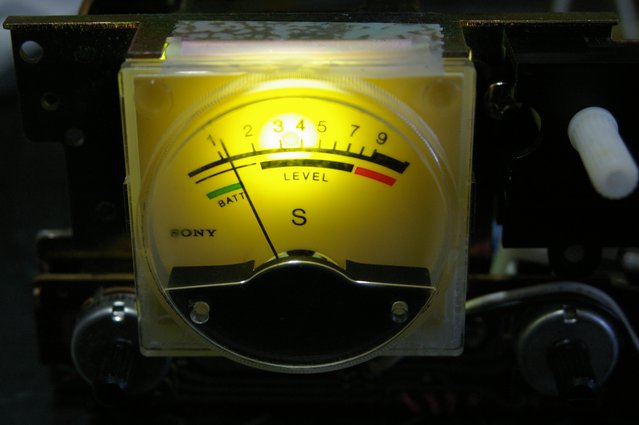

希望により、Sメーター照明をLED化しました。
点灯を確認しました。

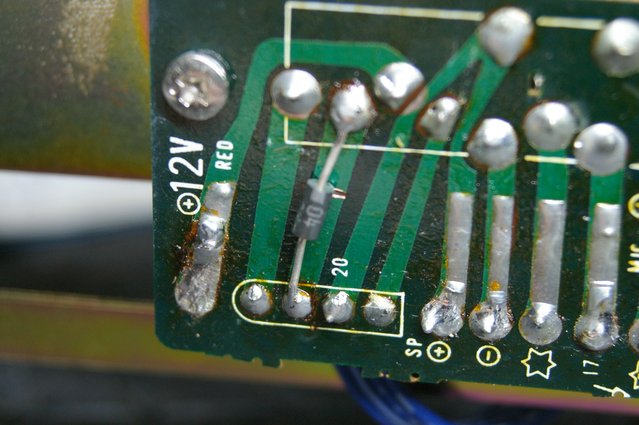

外部電源の逆接続保護対策をしました。
測定と調整。

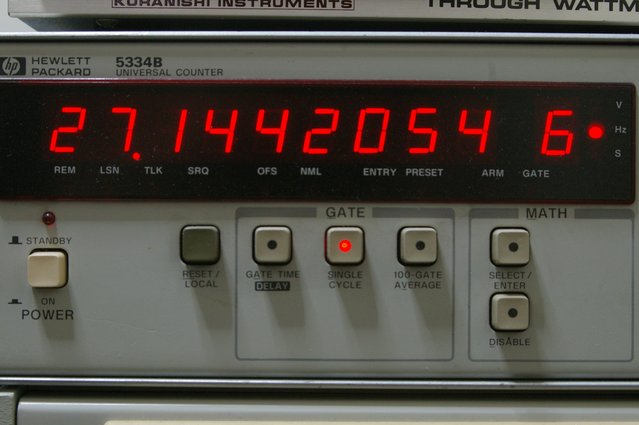

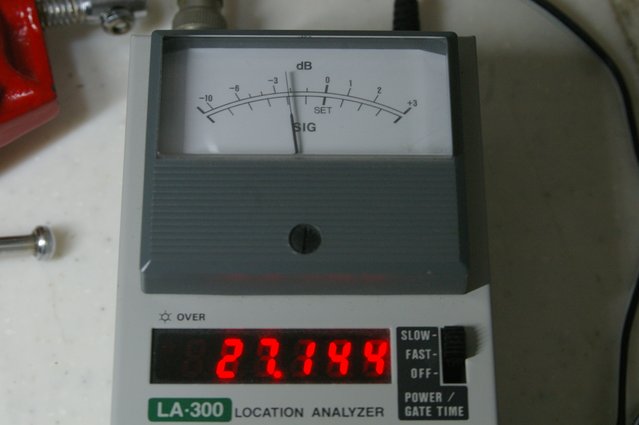

周波数 27,144Mhz

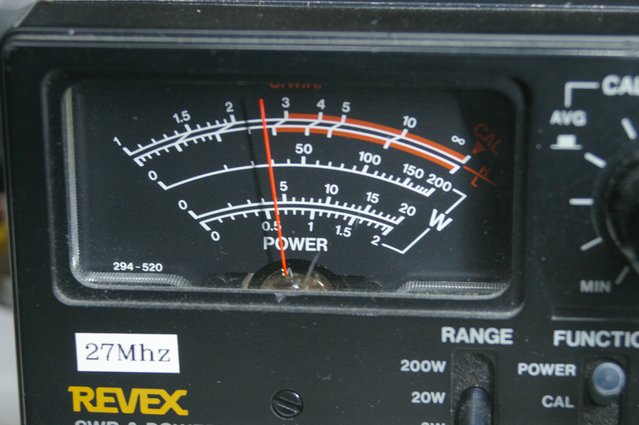

出力 0,5W強

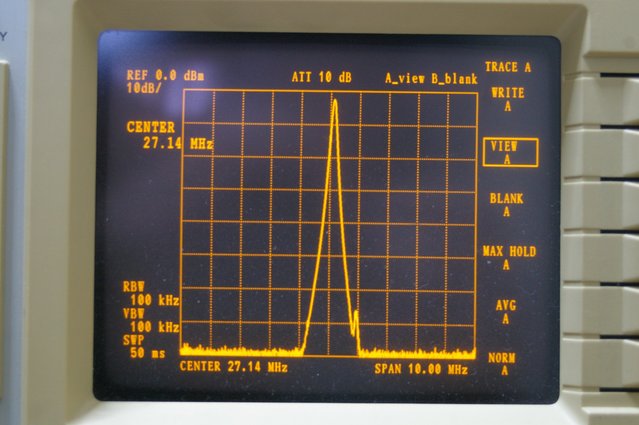

スプリアスの状態。

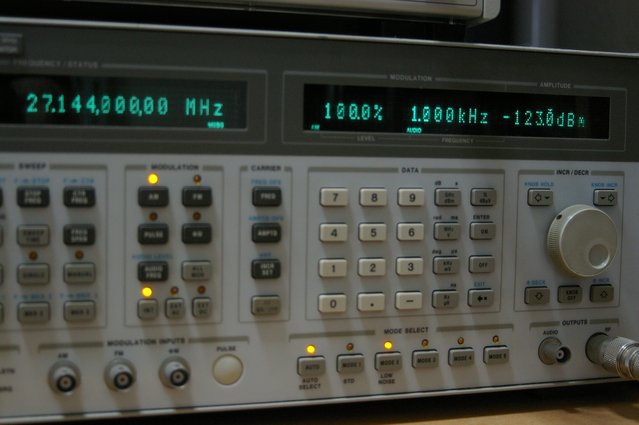

受信感度を最大に調整しました。
ー123,0dBm

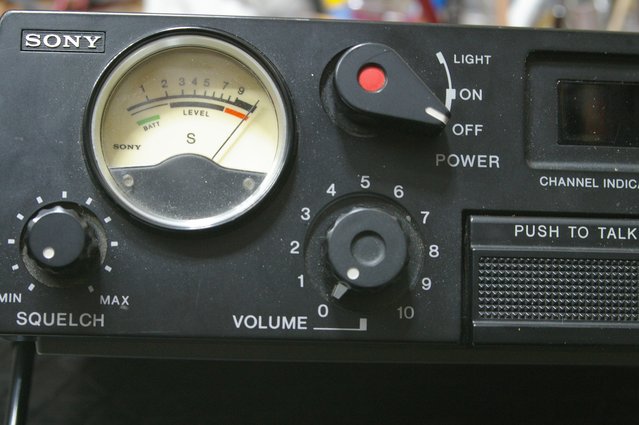

Sメーター振れ感度対策。
ICB-770、ICB-R5についてはSメーターの振れが重い傾向にあるため、その対策をしました。

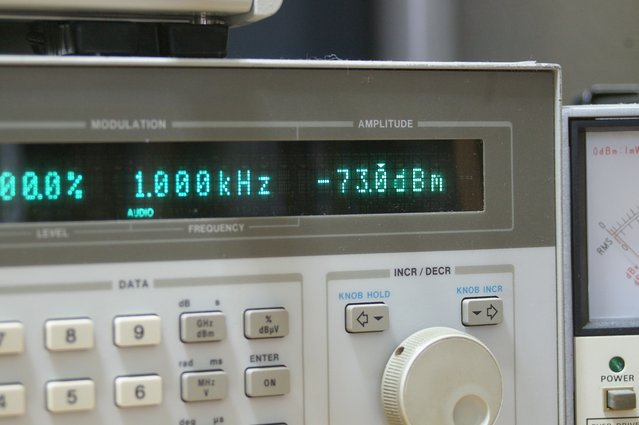

業界標準のS9値であるー73dBmを受信のとき、
Sメーター振れ改善しました。

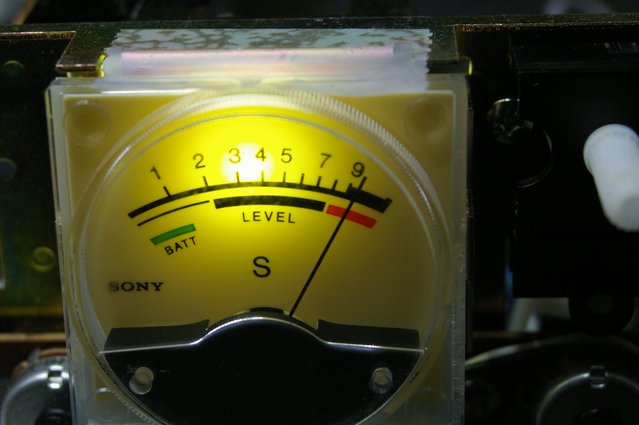

S9を指示するようになりました。
アンテナローディングコイルを最大に調整。
基本性能は引き出しました。
メンテナンス完了です。
