IC-820 変調がかからないとのことです。
変調がかからないとのことでマイク回路を追いかけます。
マイクアンプIC M5282以降の信号がありません。
周辺の電解コンデンサーが液漏れしています。
液漏れした電解コンデンサーを取外しました。
パターンが腐食、スルーホールの導通が無くなっていました。

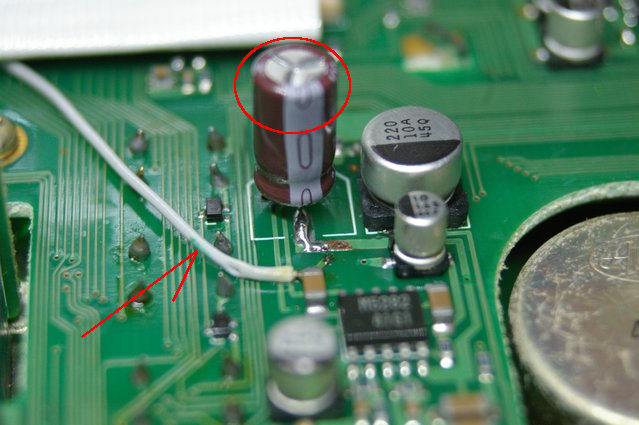

電解コンデンサーを交換しました。
スルーホールは断線していたため、バイパス配線を通しました。
変調がかかるようになりました。

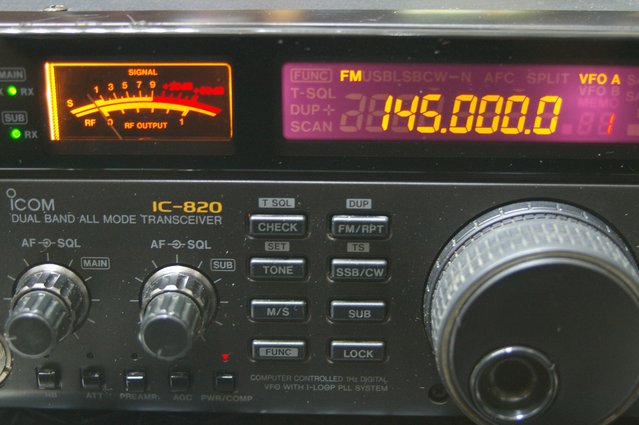

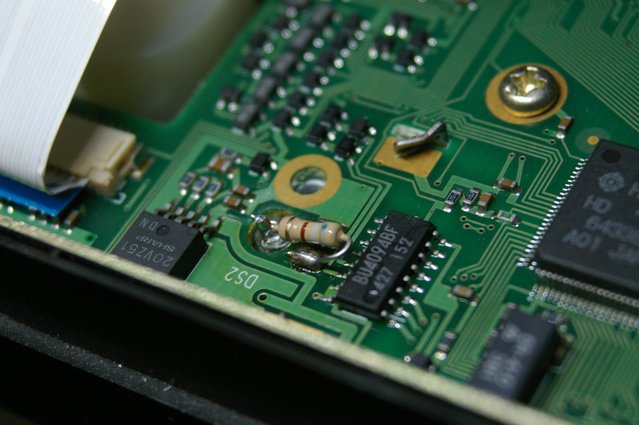

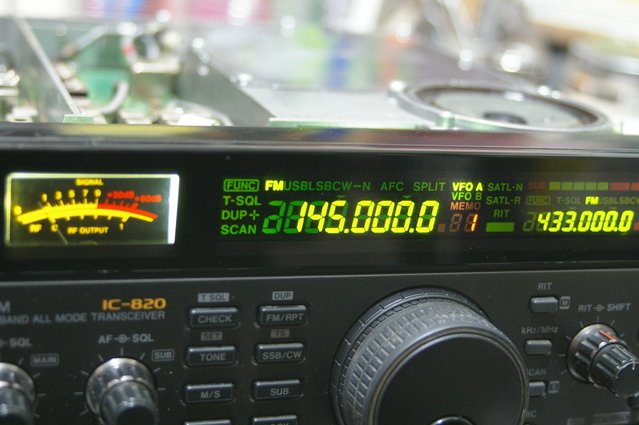

液晶バックライトをLED化しました。
点灯を確認しました。
測定と調整。

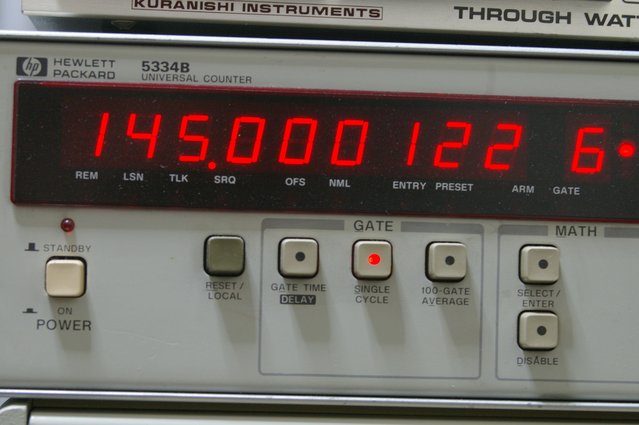

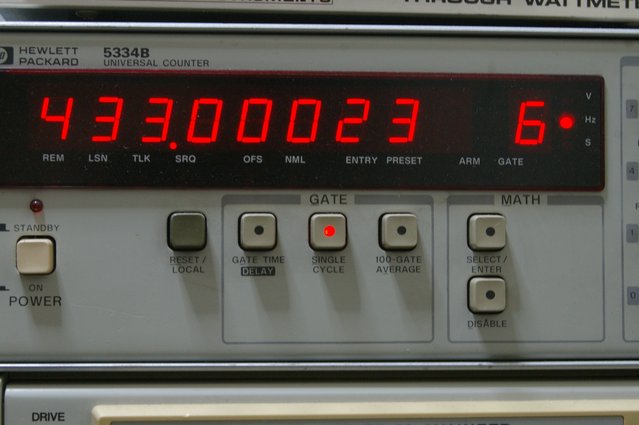

周波数
出力 144、430Mhzとも 10W

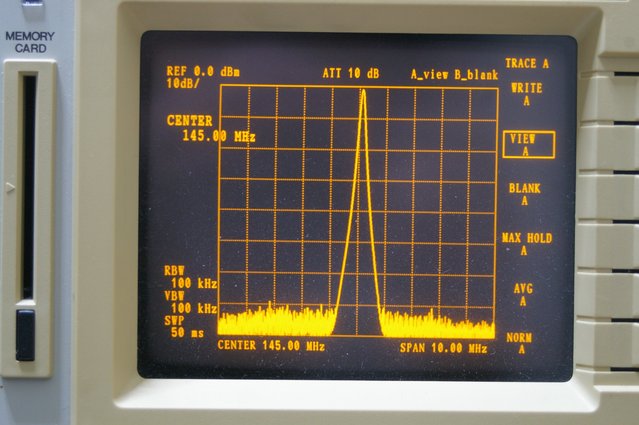

スプリアス良好。
145Mhz
スプリアス良好。

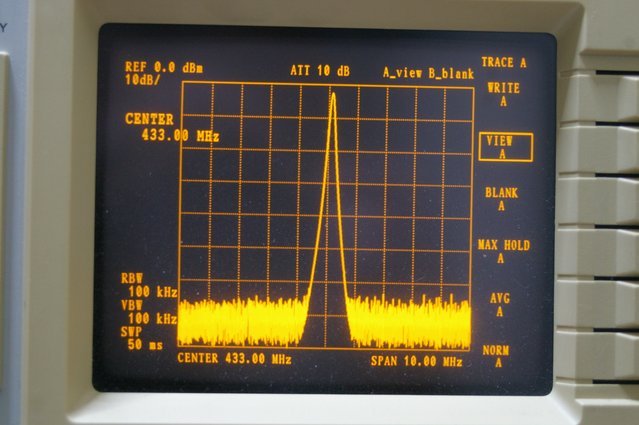

433Mhz
受信感度。

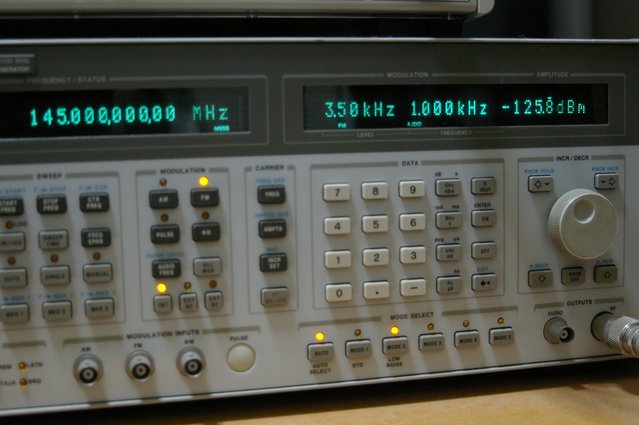

145Mhz ー125,8dBm (SINAD)
433Mhz ー124,6dBm （SINAD）
受信感度スペックシール添付。

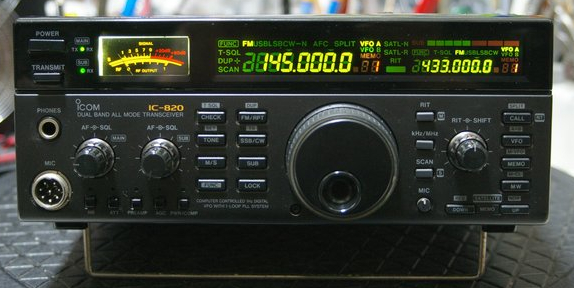

ネガタイプの液晶はLED化するとキレイですね。
