IC-1271 周波数が変わらないとのことです。
周波数ダイヤルを回しても変化しません。
ダイヤルエンコーダーを点検します。
白色のカバーがあります。

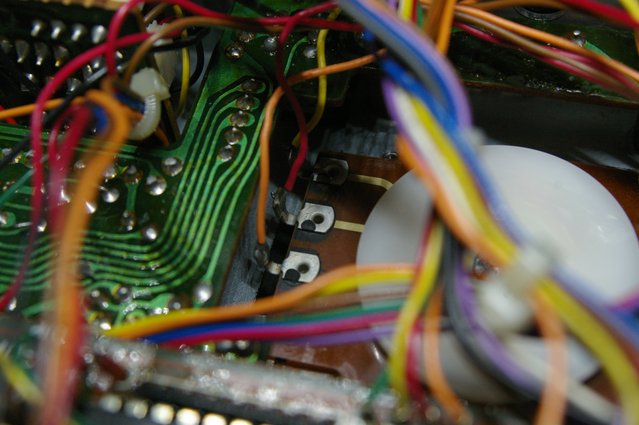

カバーを外すとエンコーダーユニットが見えます。
機械接点式であり光学式ではありません。

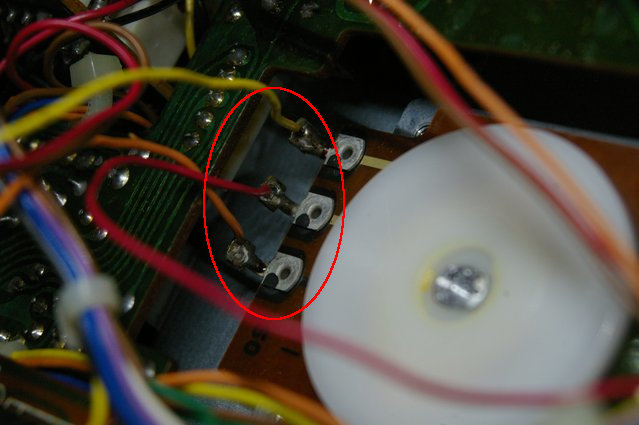

出力端子を再ハンダしました。
エンコーダー信号を受けるICを点検します。

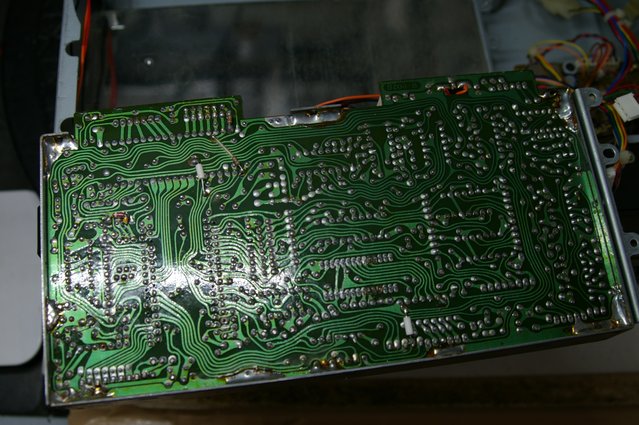

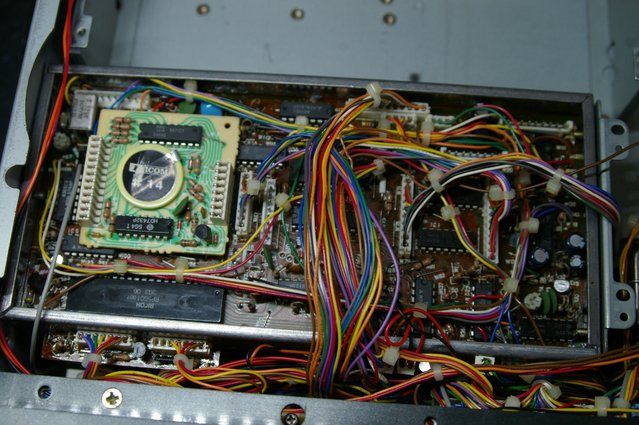

ロジックユニットを取外し。

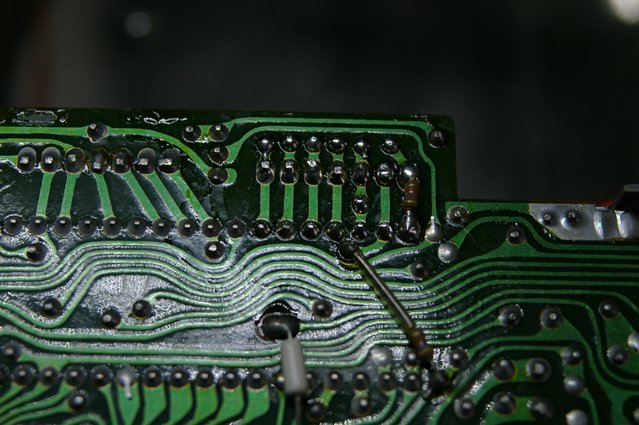

信号を受けるICの周辺を再ハンダします。
再ハンダしました。
周波数が変わるようになりました。

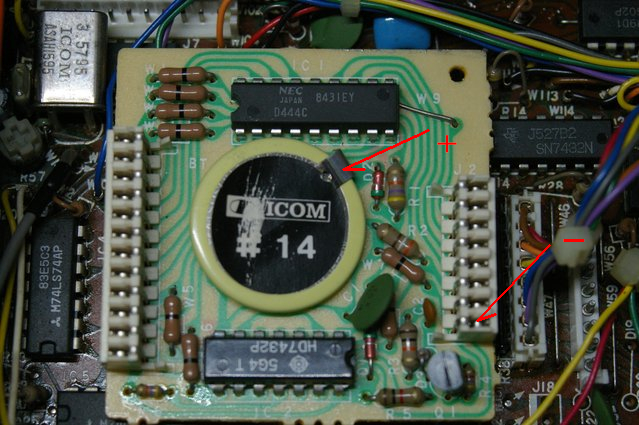

メモリーRAM保持用のバッテリーです。
電池が切れると記憶が飛んで無線機が使いものにならなくなるという悪名高いものです。
電圧を計るときのテストポイントです。
電圧は3,2Vありました。
リスク回避のため交換しません。

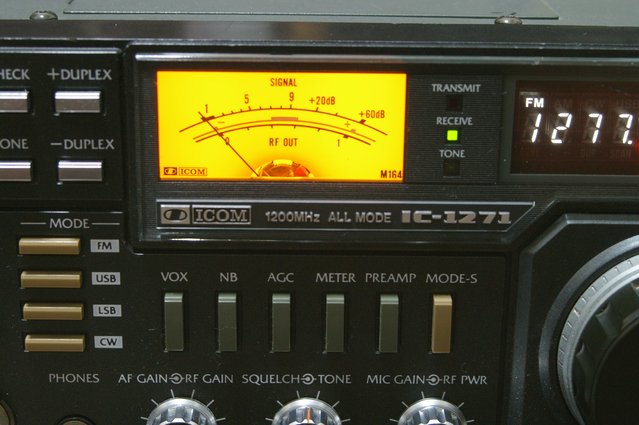

SメーターのバックライトをLED化しました。
測定と調整。
周波数調整。
出力 12W
1200Mhzは青色のスケールです。

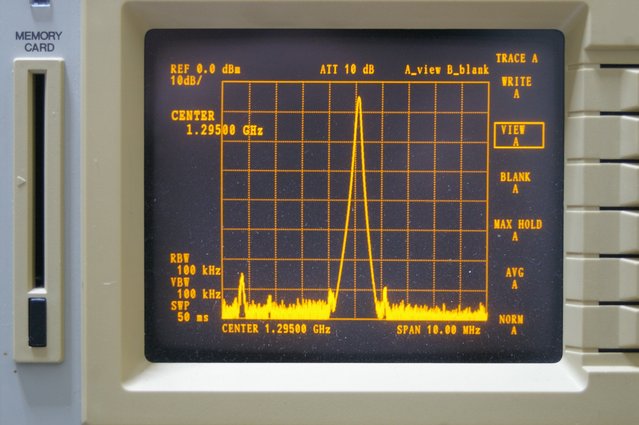

スプリアスの状態。
受信感度。
ー122,0dBm （SINAD）
受信感度スペックシール添付
ICOMのカッチリとしたデザインがよい無線機です。
