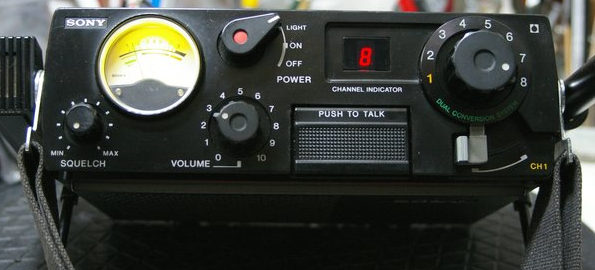

ICB-770 メンテナンスのためお預かりしました。

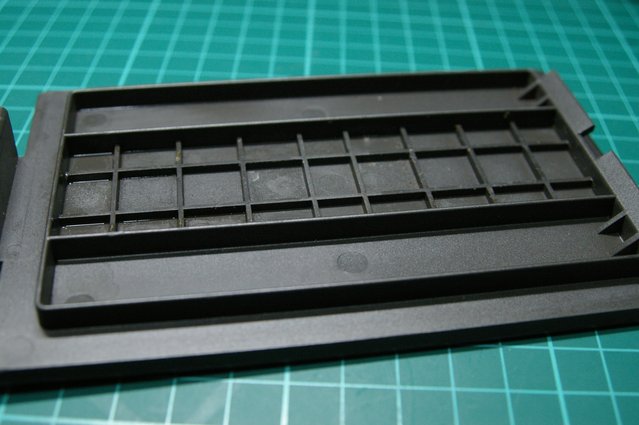

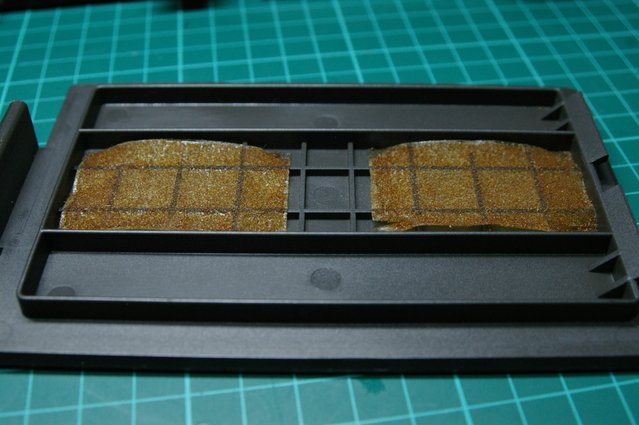

電池フタのスポンジが劣化しています。
スポンジを剥がしました。

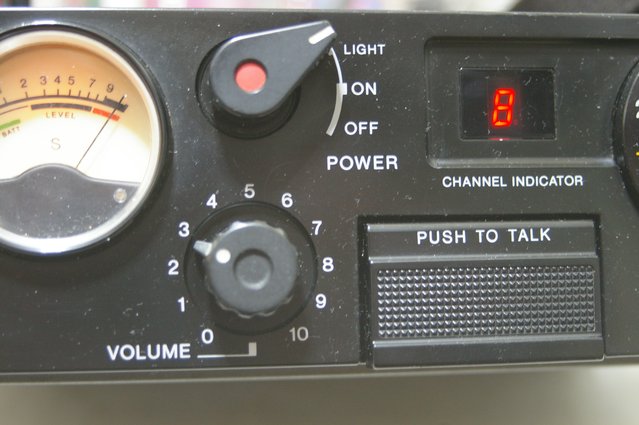

Sメーターが動きません。
部品の点検。

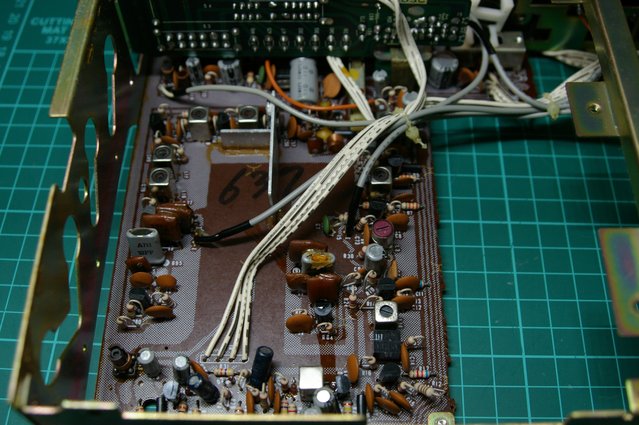

基板パターン、ハンダ不良を点検。

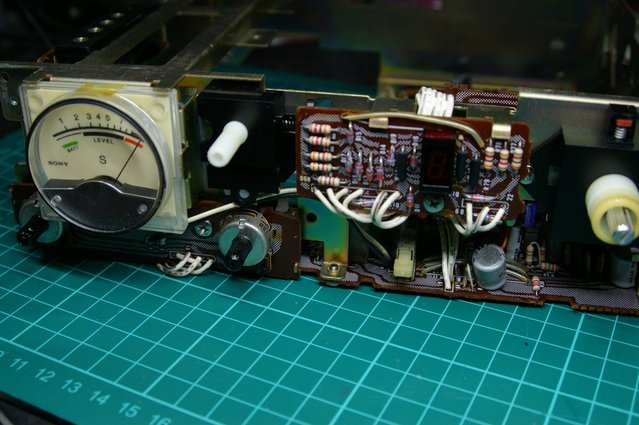

Sメーターを取外します。

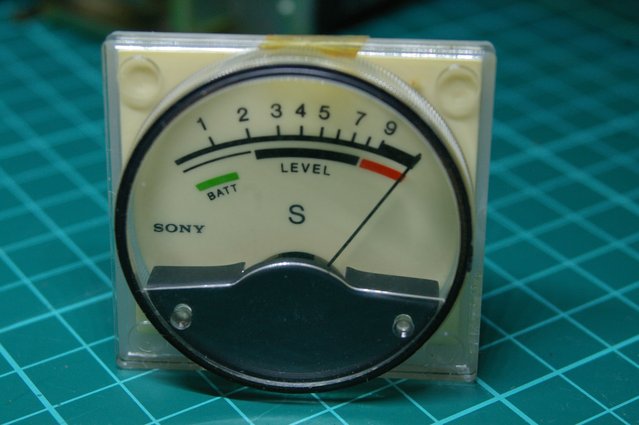

取外しました。
分解。

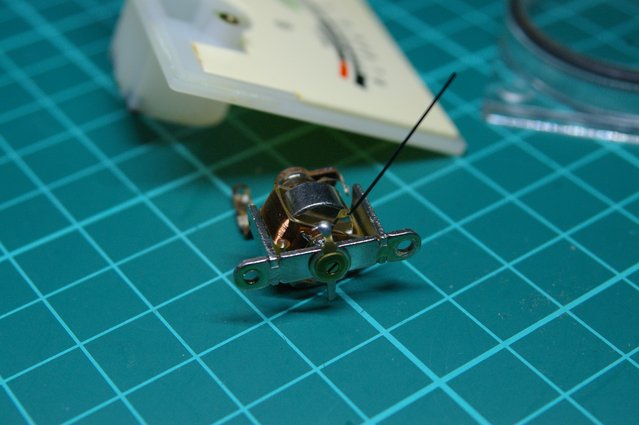

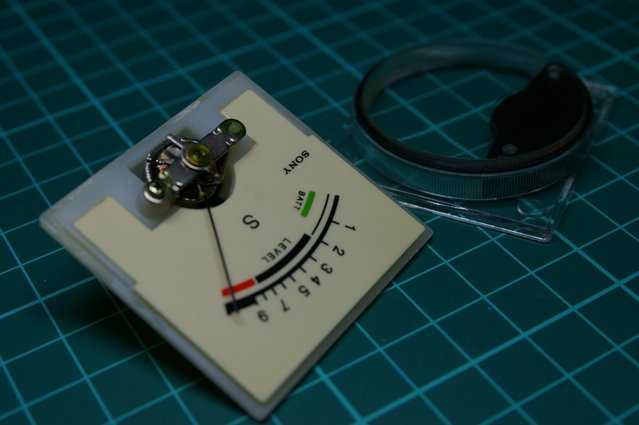

メーターユニットを取り出しました。

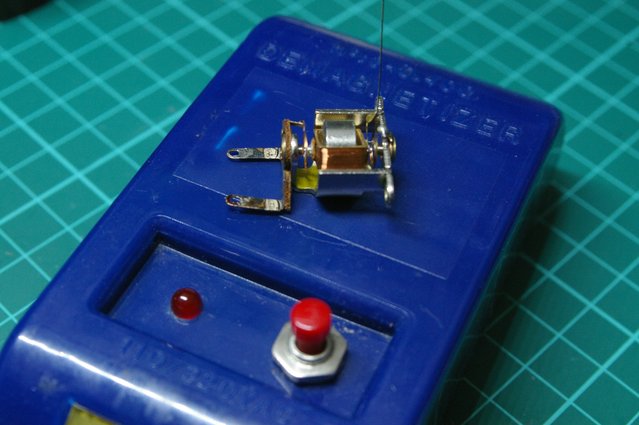

磁化されていたので消磁しました。

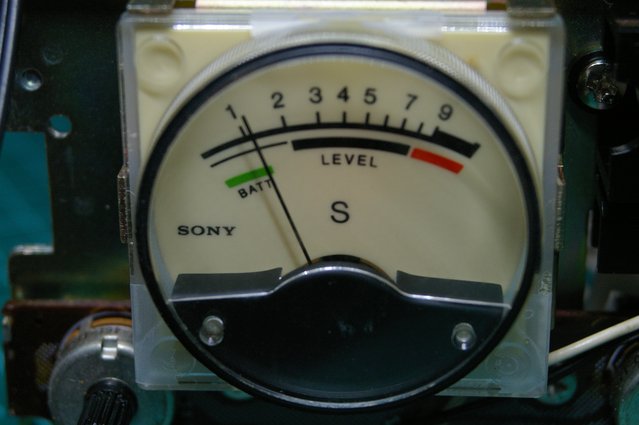

Sメーター動くようになりました。

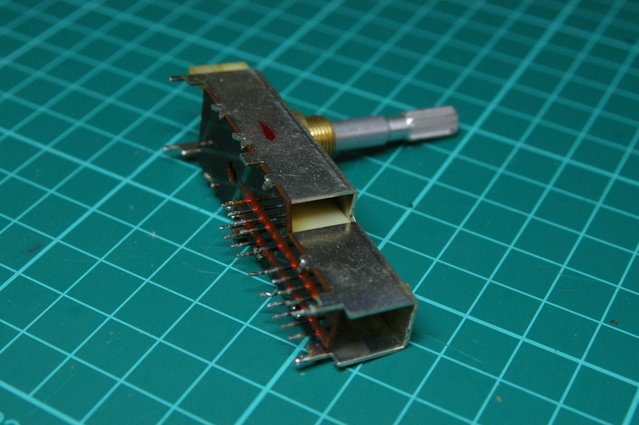

チャンネルスイッチにガリがあります。

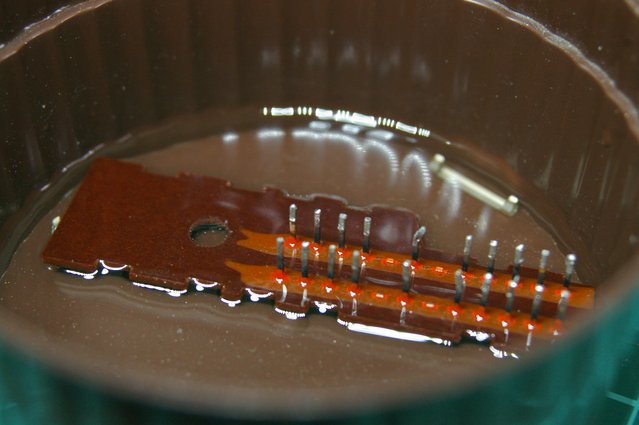

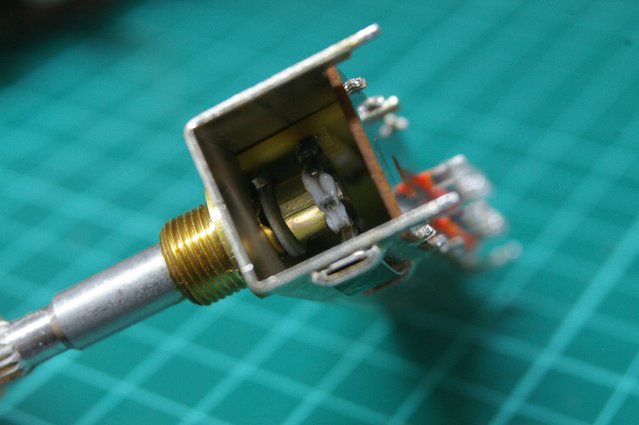

分解、接点を洗浄しました。

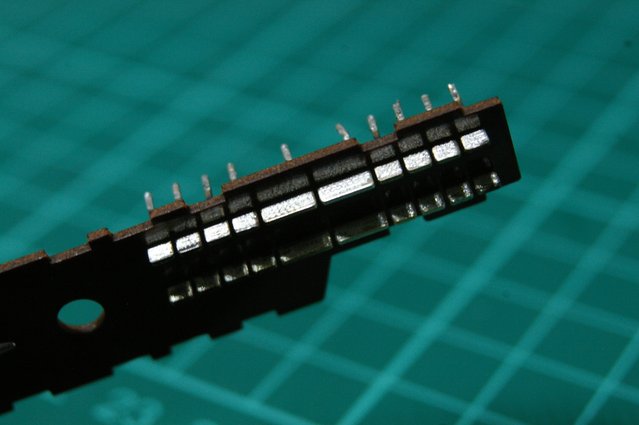

接点を研磨しました。
機械部分にセラミックグリスを塗布しました。

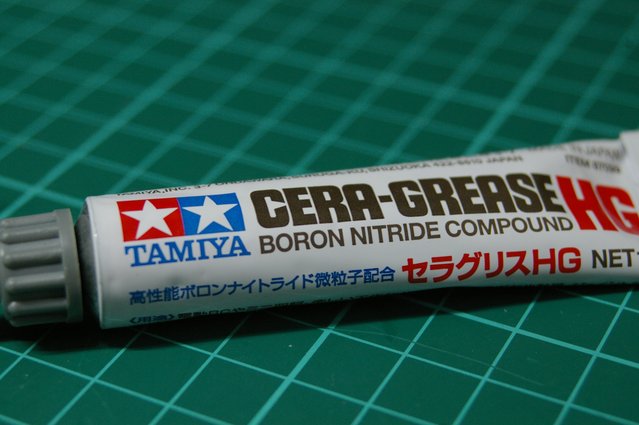

タミヤのセラグリスです。

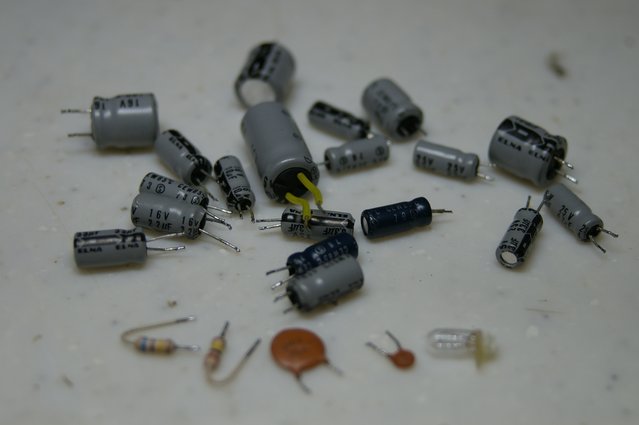

電解コンデンサーをオール交換しました。

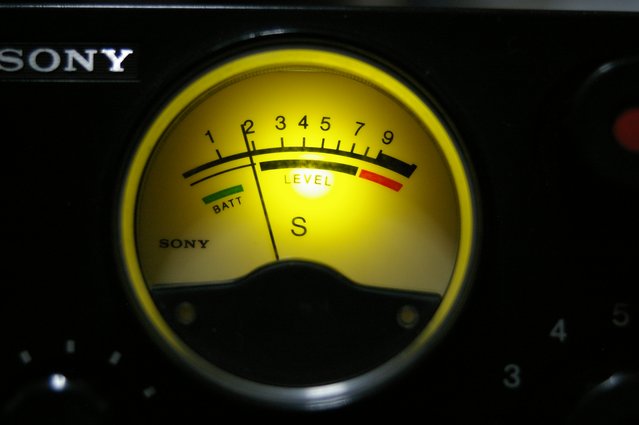

Sメーターの照明をLED化しました。

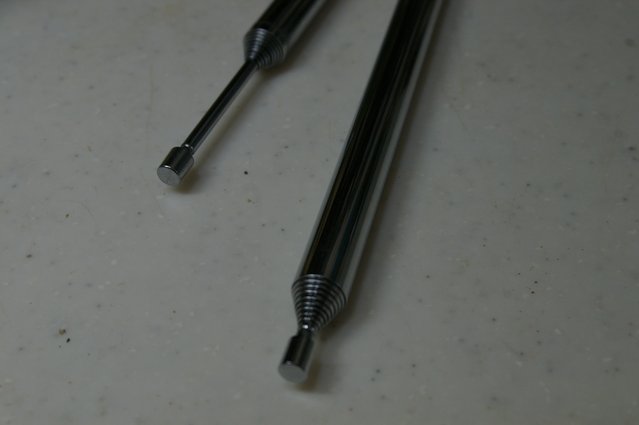

ロッドアンテナを交換して欲しいとのことです。

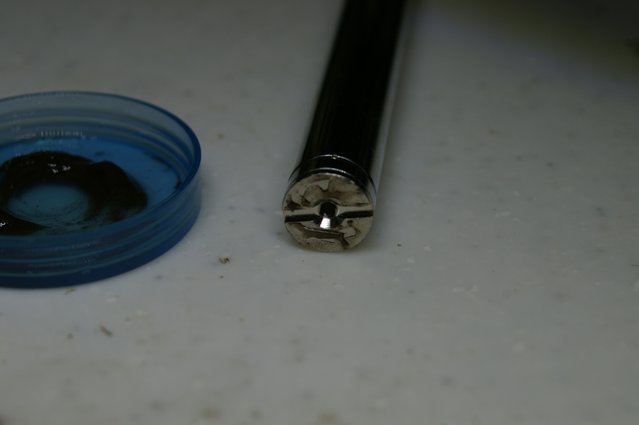

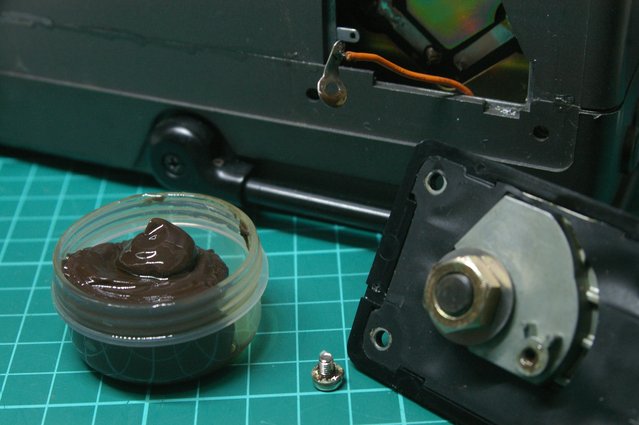

接触部分に銅グリスを塗布しました。

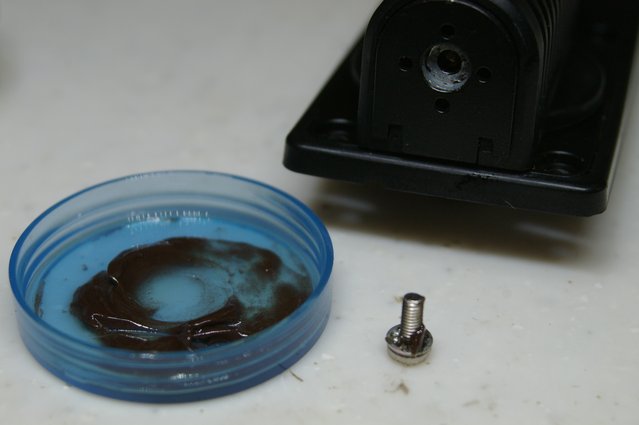

ネジ及び菊座にも銅グリスを塗布しました。
銅グリスを塗布しました。

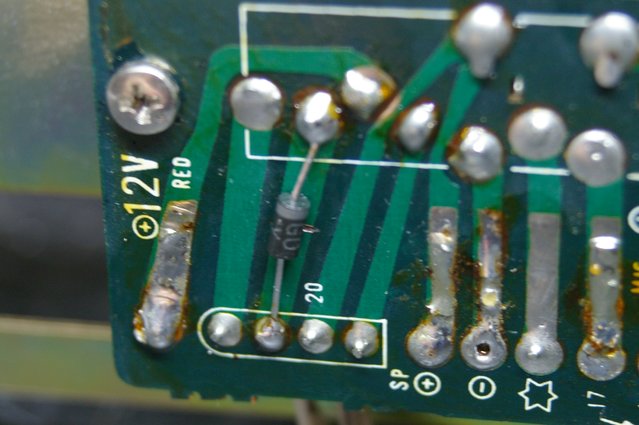

外部電源の逆接続対策を実施しました。
測定と調整。

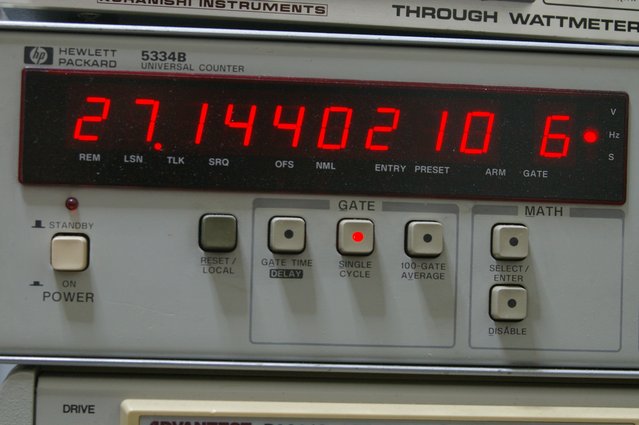

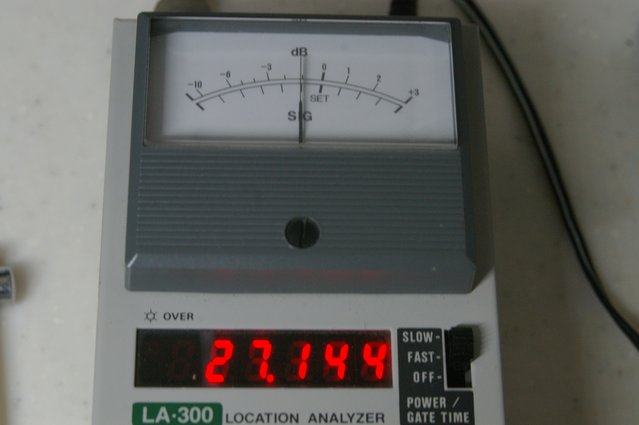

周波数調整 27,144Mhz

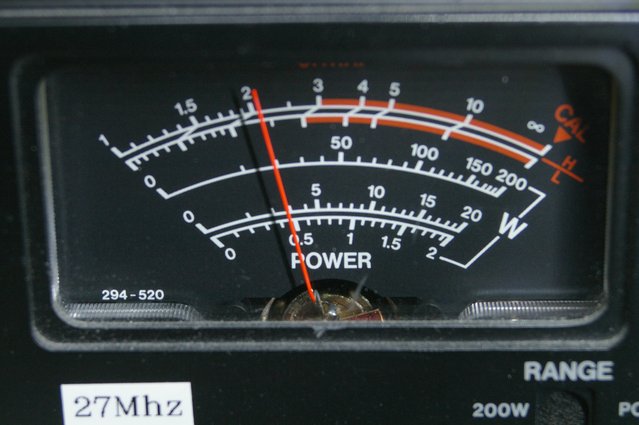

出力 0,5W

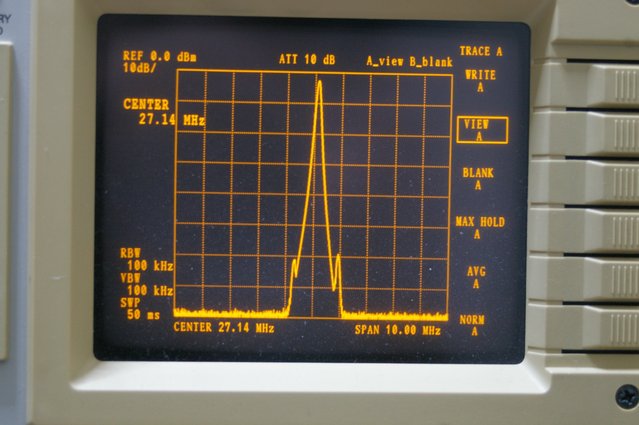

スプリアスの状態。
受信感度を最大に調整。

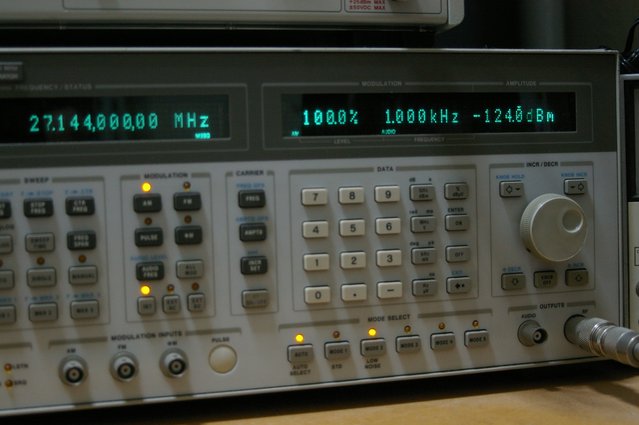

受信感度。
ー124,0dBm

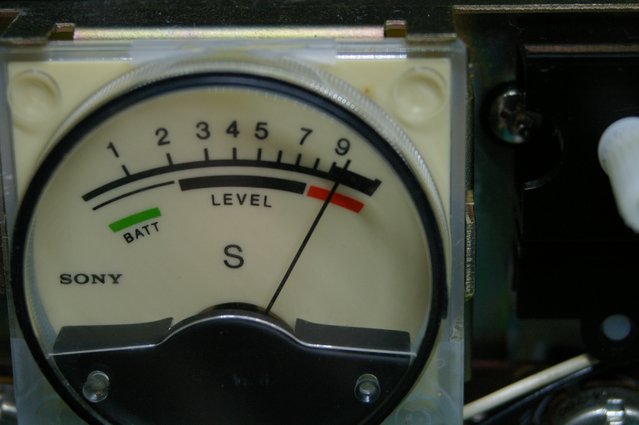

Sメーター感度。
ー73dBmを受信のとき

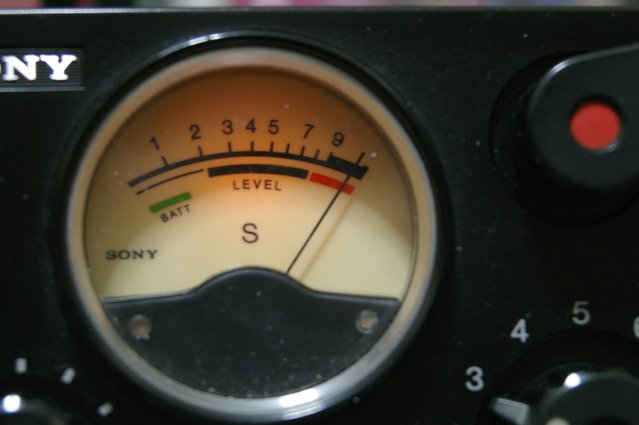

Sメーター感度９以上を指示しました。
アンテナローディングコイルを最大に調整。
基本性能は引き出しました。
