ICB-770 メンテナンスのためお預かりしました。

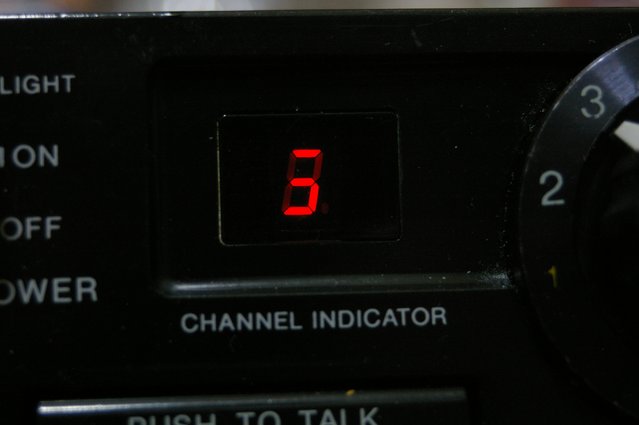

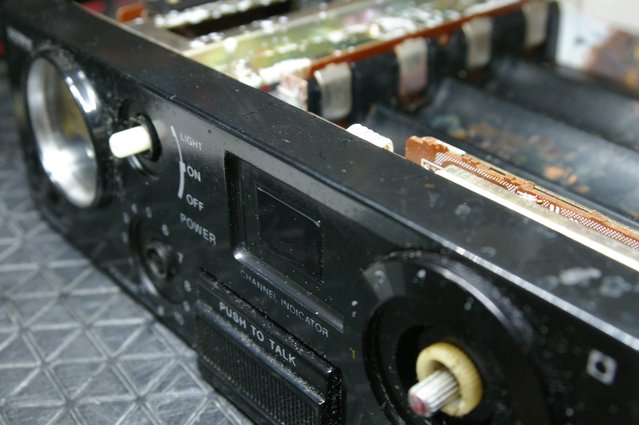

チャンネル表示が欠けています。

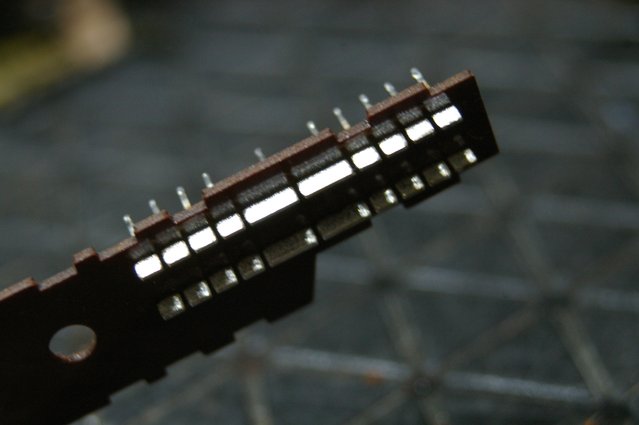

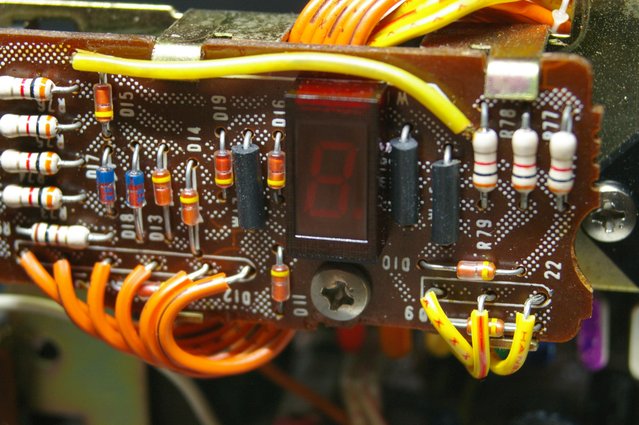

ダイオードマトリクスを交換しました。
しかし、表示欠けは回復しません。

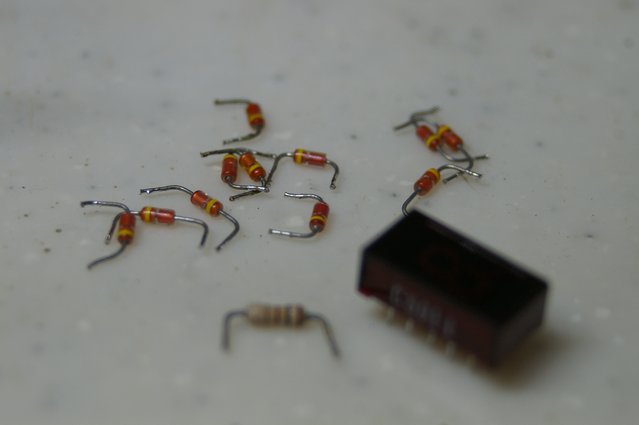

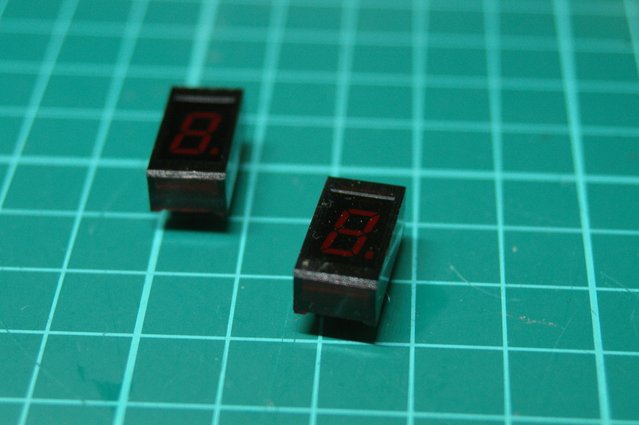

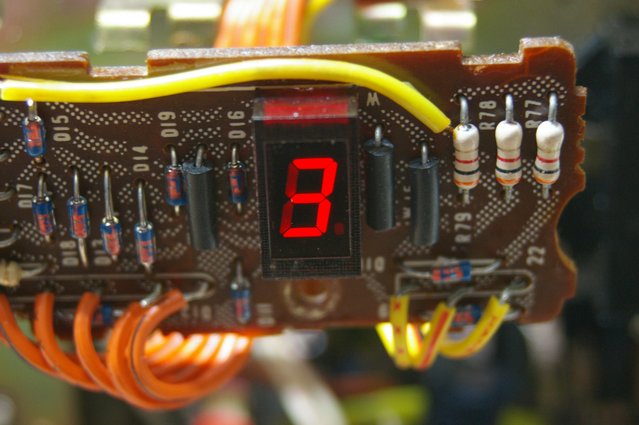

７セグメントが不良です。
交換しました。

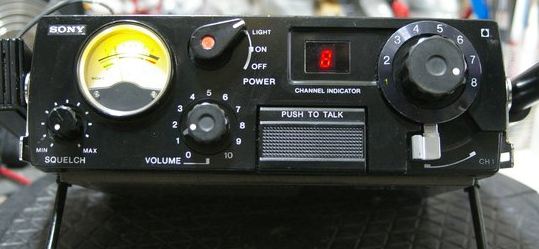

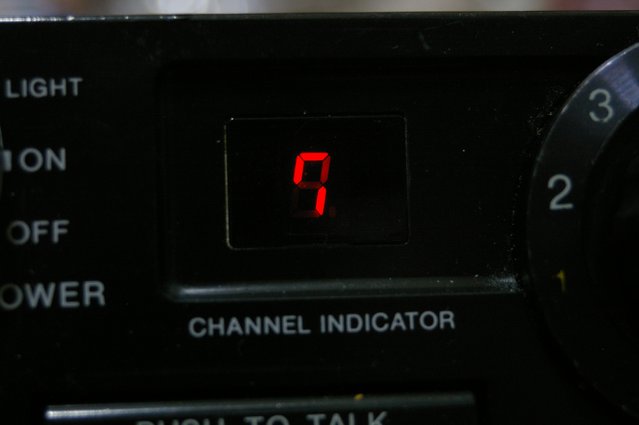

表示欠け回復しました。

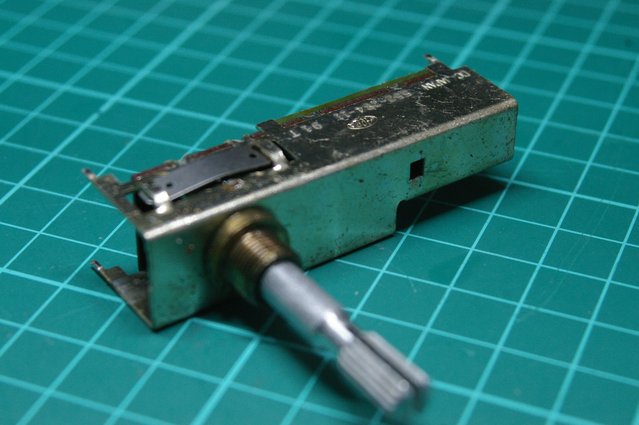

チャンネルスイッチにガリがあります。

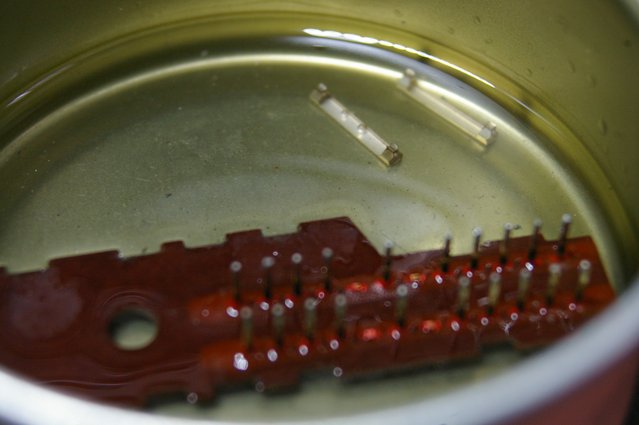

分解、接点を洗浄しました。
接点を研磨しました。

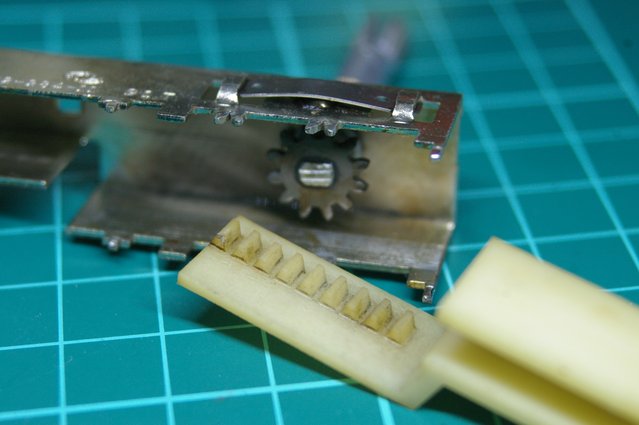

歯車機構をグリスアップします。

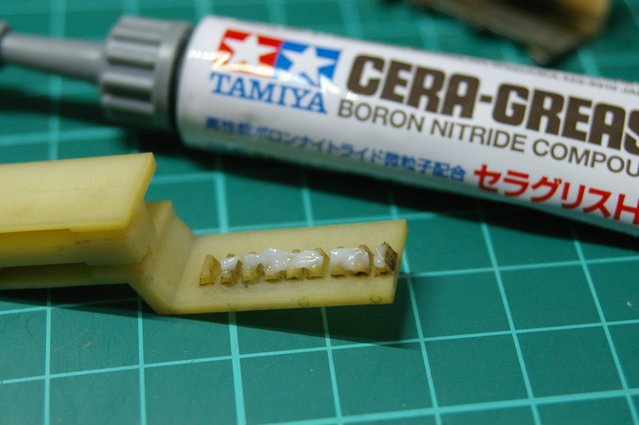

セラミックグリスを塗布しました。

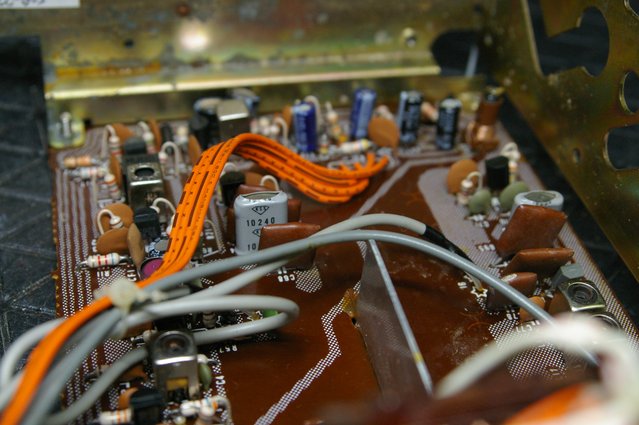

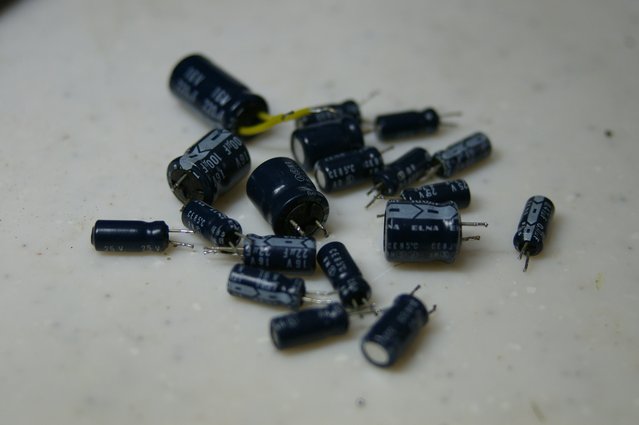

電解コンデンサーをオール交換しました。

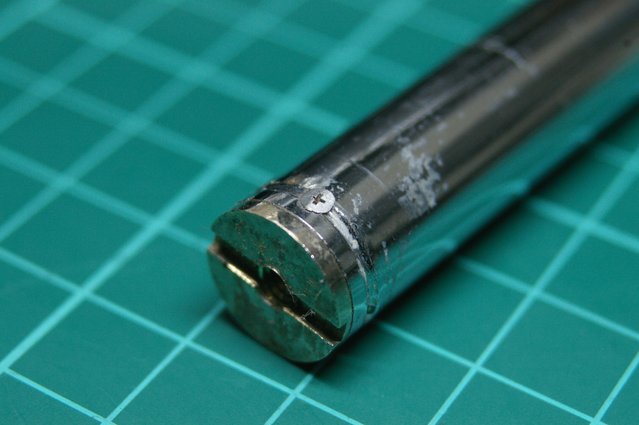

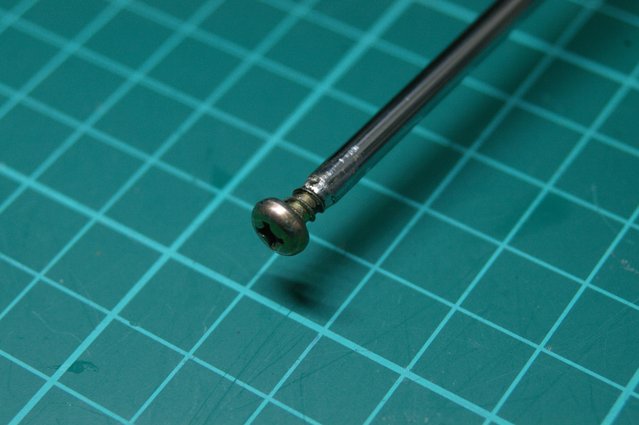

ロッドアンテナの先端が折れていたため、真ちゅうネジをハンダ付けしました。

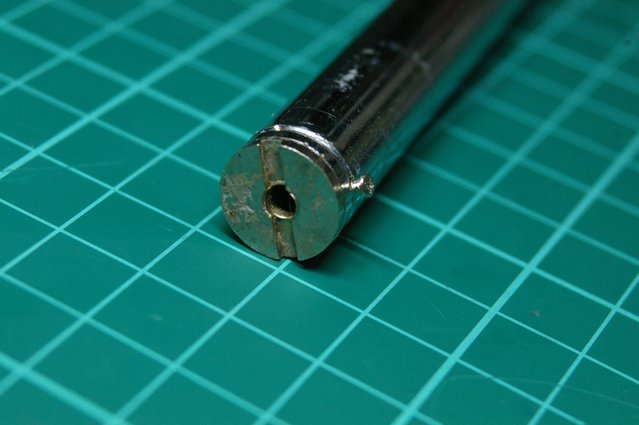

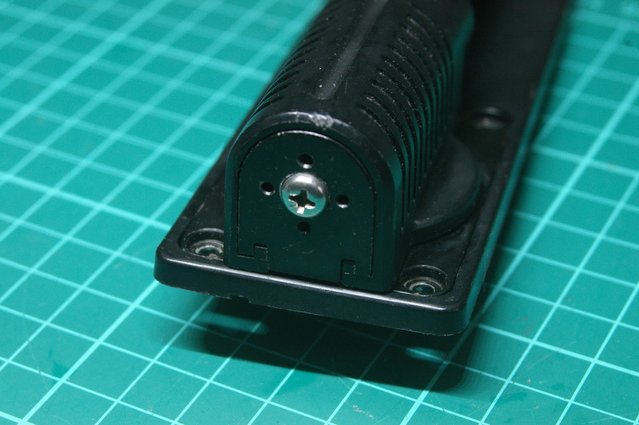

アンテナの台座がぐるぐる回ってしまいます。
精密ネジをねじ込みました。
このままではケースに入らないためネジの頭を研磨しました。

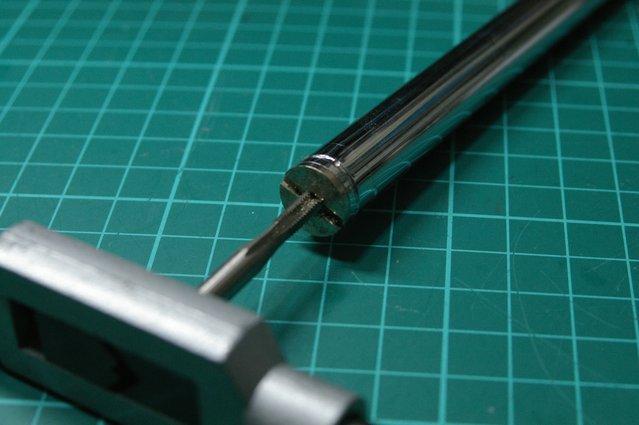

タップにてネジを切り直しました。
アンテナの固定OKです。

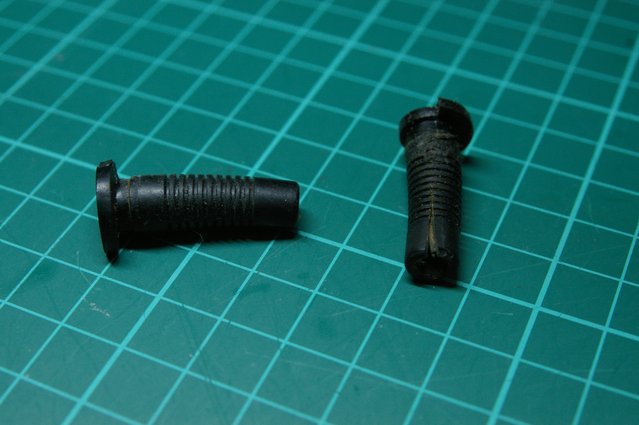

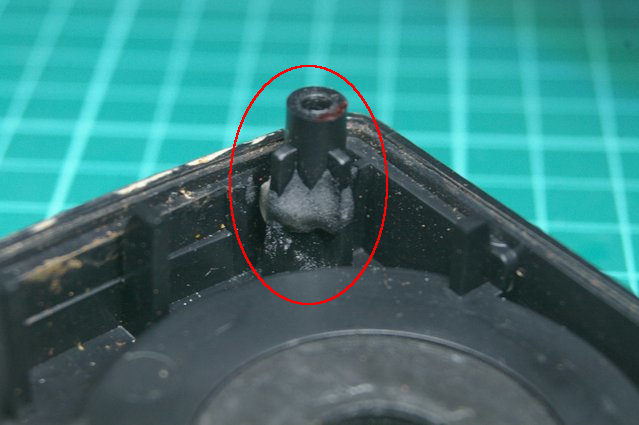

フロントパネルのネジ受けが破損していました。
プラリペアにて修復。
部品取りのジャンク機から状態の良い部品を移植します。

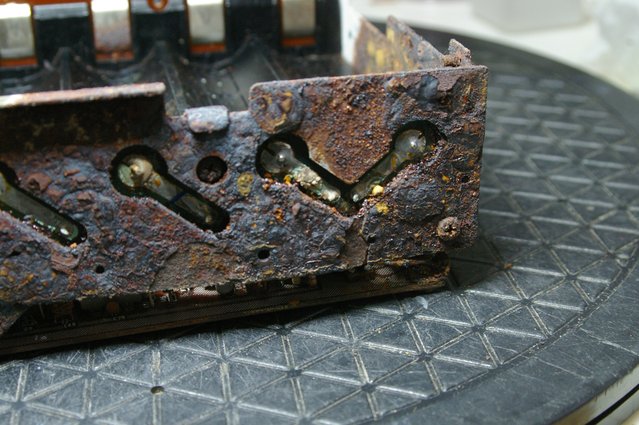

ジャンク機の状態です。

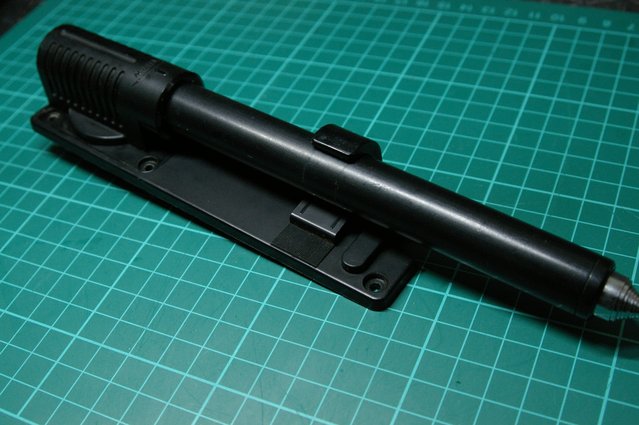

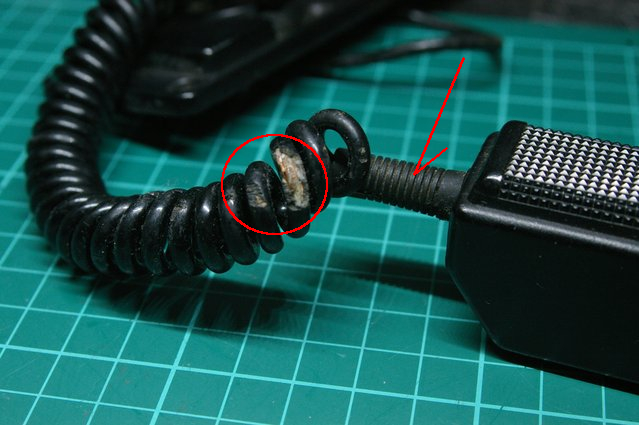

マイクカールコードの被覆が剥けているため切り詰めます。
ブーツ部分を移植します。
状態の良いほうと交換します。
マイクOKです。

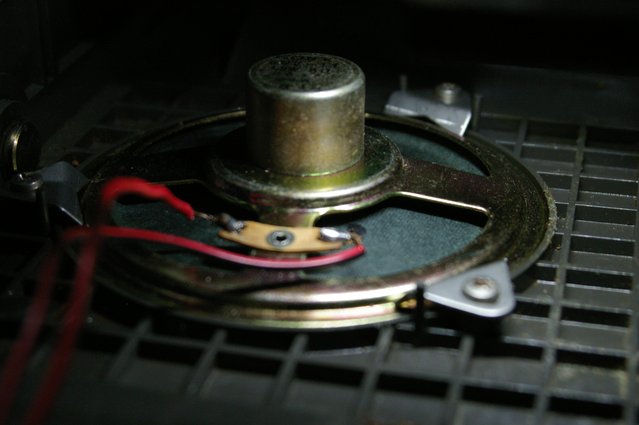

外装ケースをスピーカーを状態の良いほうと交換しました。
測定と調整。

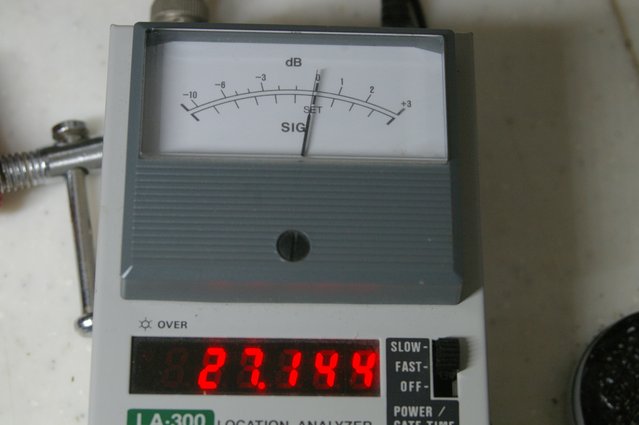

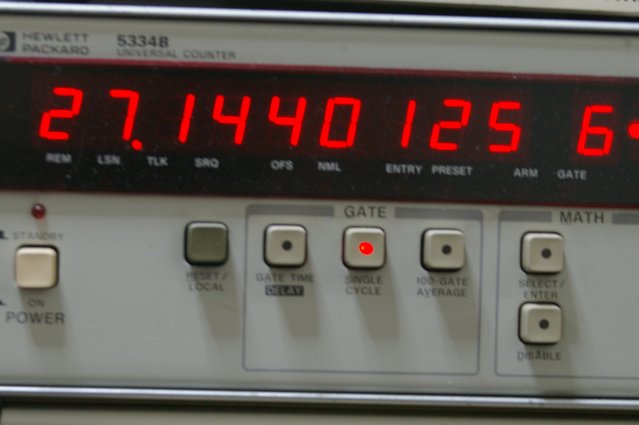

周波数 27,144Mhz

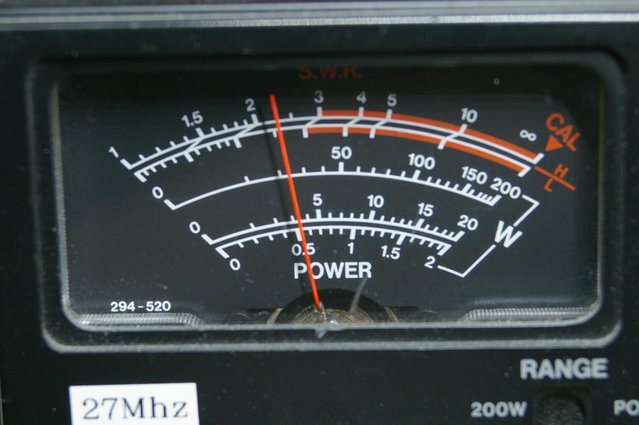

出力 0,5W

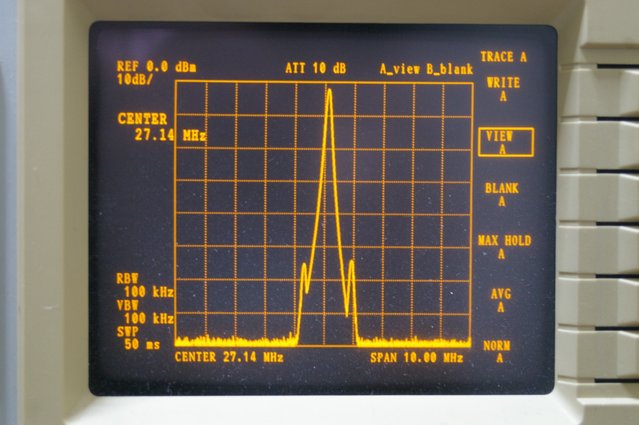

スプリアスの状態。

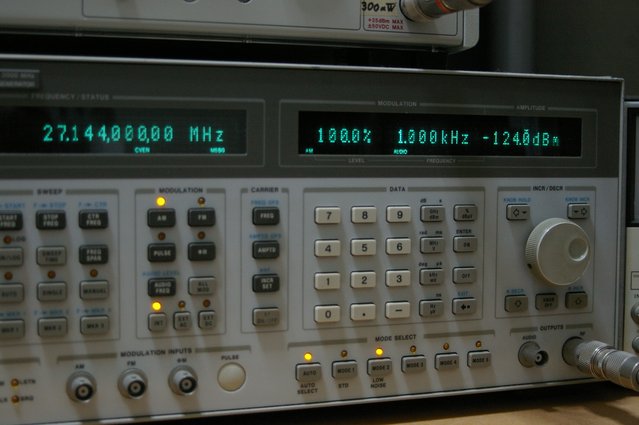

受信感度を最大に調整しました。
ー124,0dBm

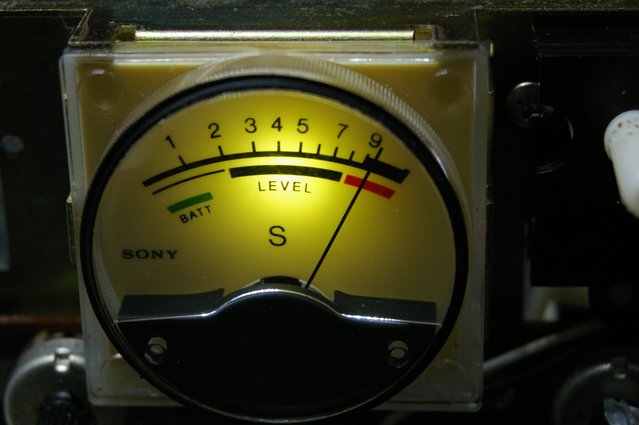

Sメーター感度。

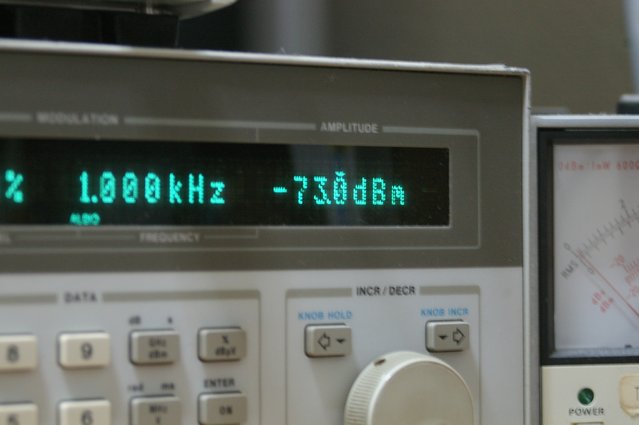

ー73dBmを受信のとき
Sメーター照明をLED化しました。
アンテナローディングコイルを最大に調整。
基本性能は引き出しました。
メンテナンス完了です。
