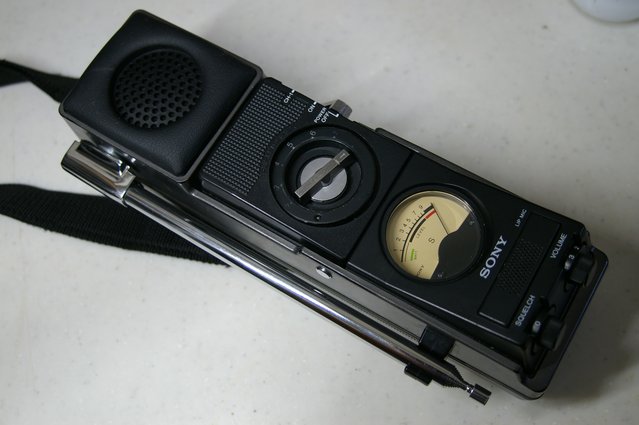

ICB-680 チャンネルスイッチにガリがあるとのことです。

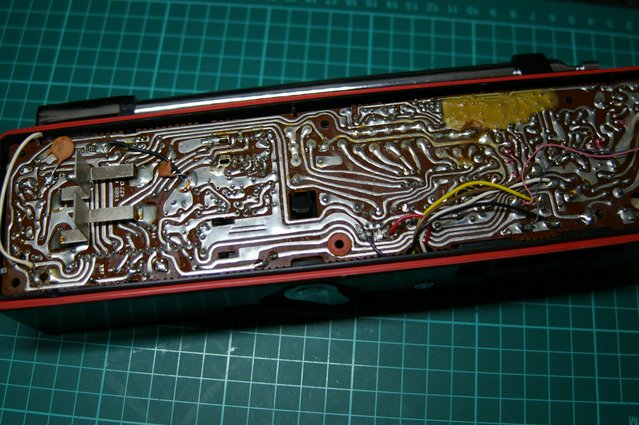

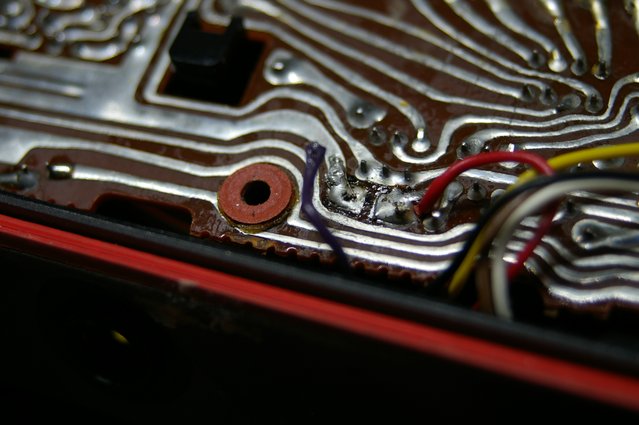

パターン、ハンダ不良を点検。
水晶発振子とトランジスターの一部は交換済みとのことです。

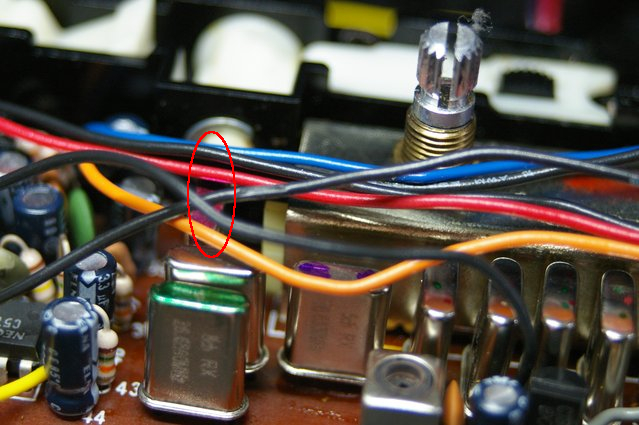

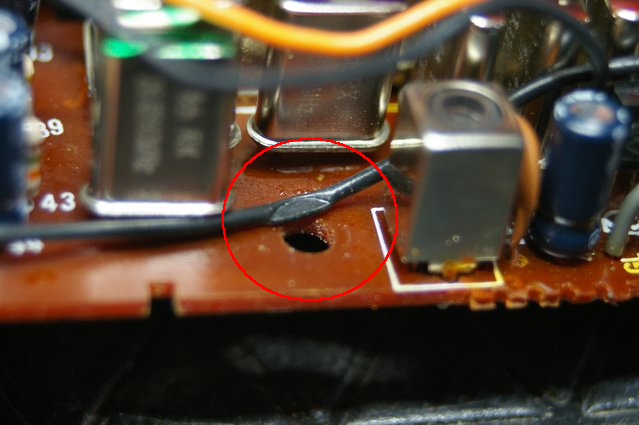

配線がネジに噛んでいました。
部品交換にて無線機を分解した際、配線類を束ねてあったと思います。
束ねるのを省略すると噛んでしまうことがあるわけです。
断線に至っていないことから可能な限りコードをふくらめました。

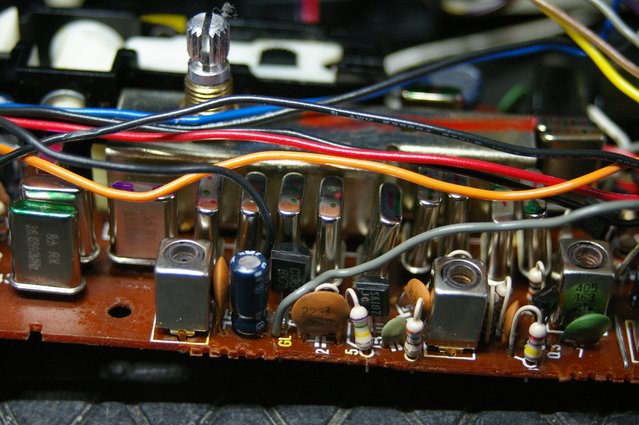

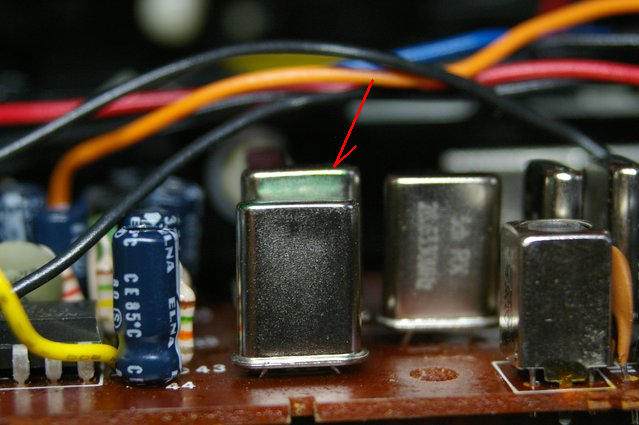

水晶発振子を金属製のものに交換済みですが取り付けがバラバラです。
高さを揃えます。
水晶発振子を取外しました。

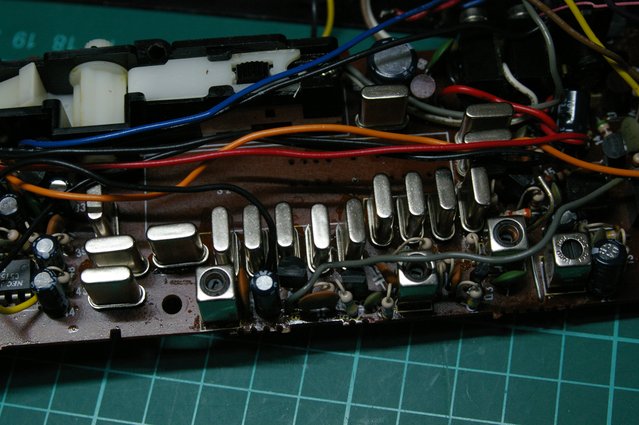

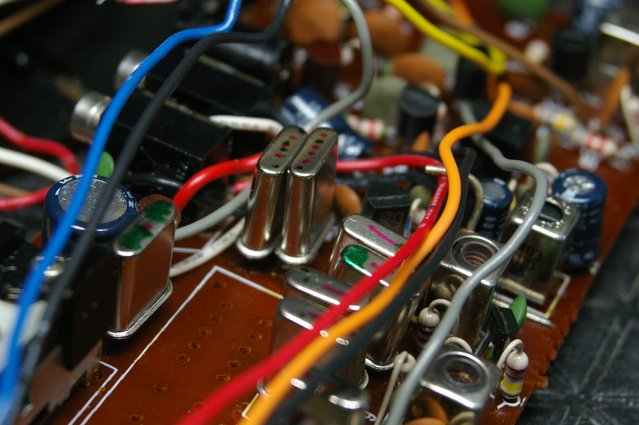

高さを揃えて再構築しました。

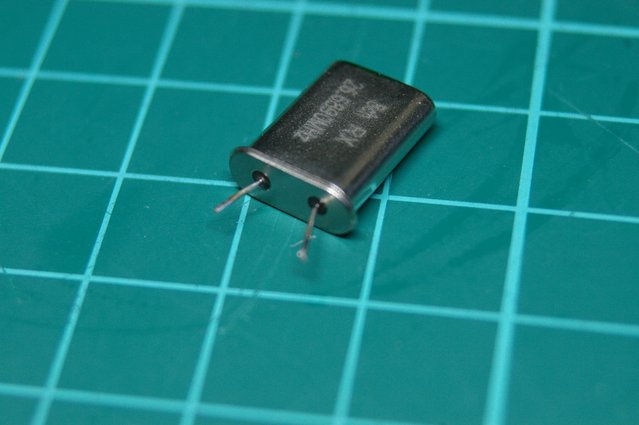

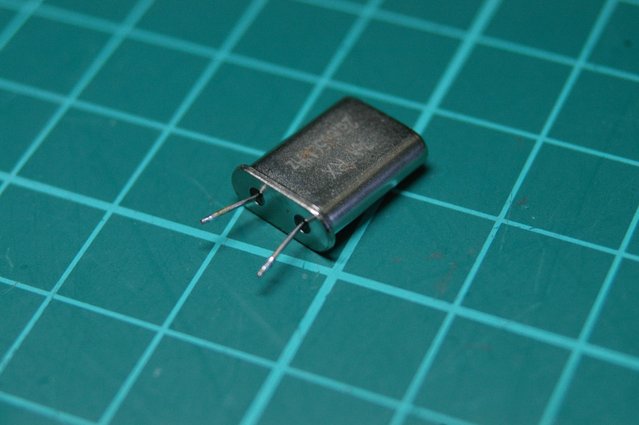

ピン足が特に長いもの。
水晶発振子を全て取外して再構築しました。
施工状態を暴露しているわけでは決してありません。たいへんご苦労されたあとがうかがえます。
状態を見て直さないのであれば私の資質が問われるということです。

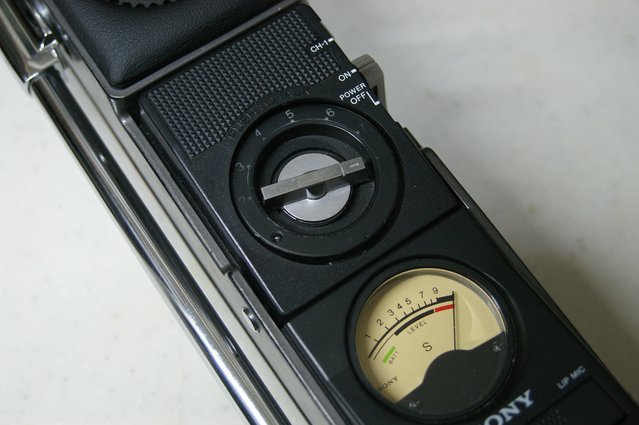

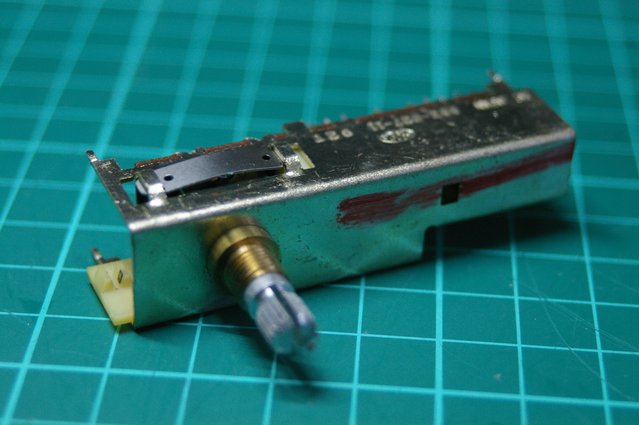

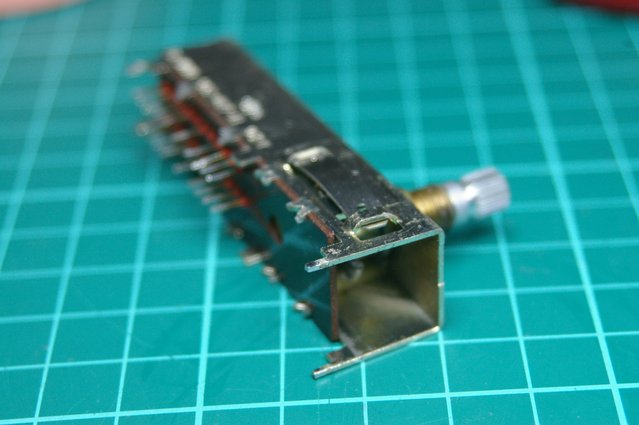

チャンネルスイッチにガリがあります。

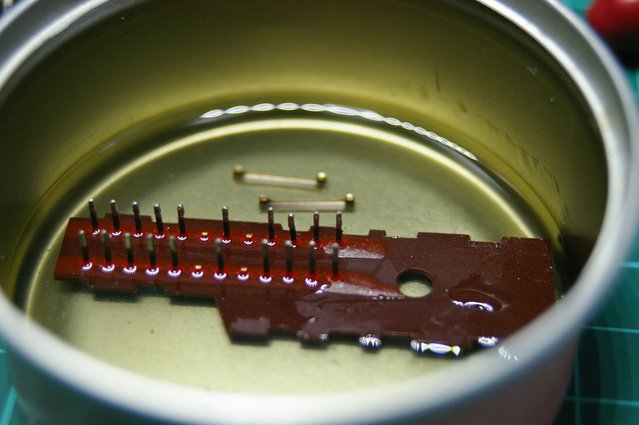

接点を洗浄しました。

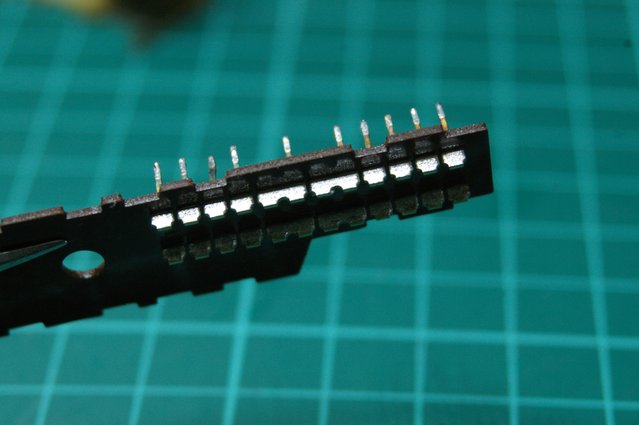

接点を研磨しました。
接点はすぐに酸化してしまうためポリコールを塗布します。
歯車機構を洗浄。

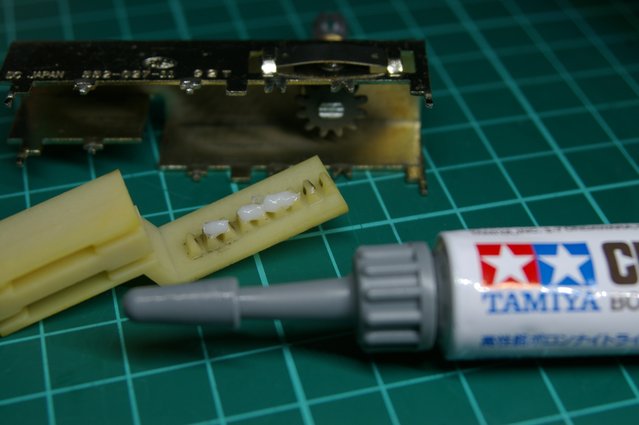

セラミックグリスを塗布しました。
タミヤのセラグリスです。
チャンネルスイッチのリビルトOKです。

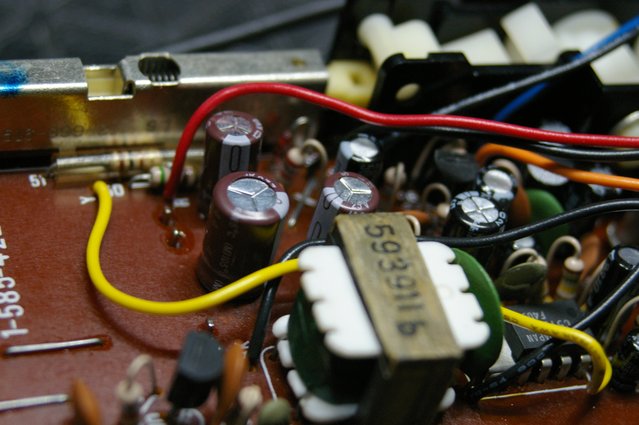

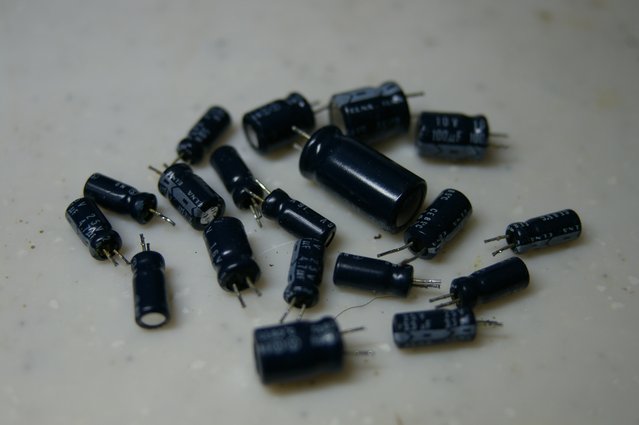

電解コンデンサーをオール交換しました。

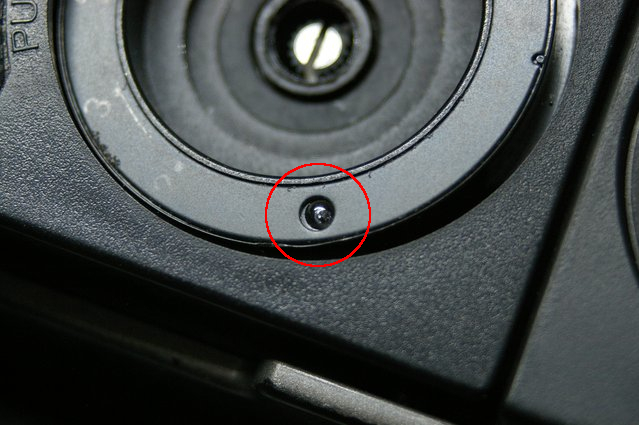

チャンネル１インジケーターが点灯しません。
配線が断線していましたが、原因はこれだけではありません。

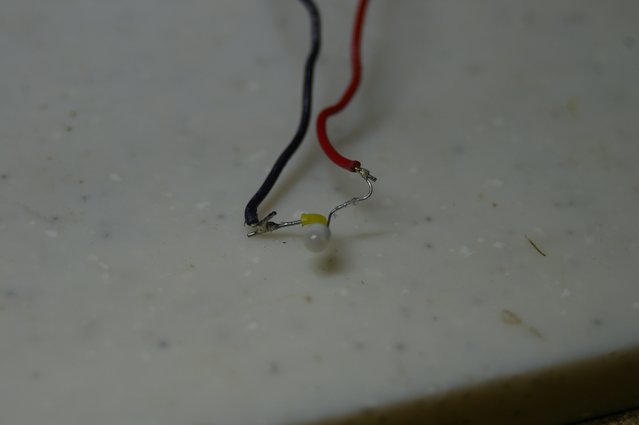

LEDが破損していました。

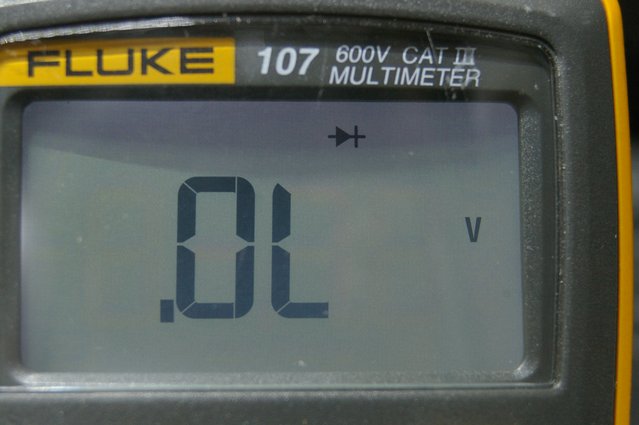

ダイオードとして破損しています。

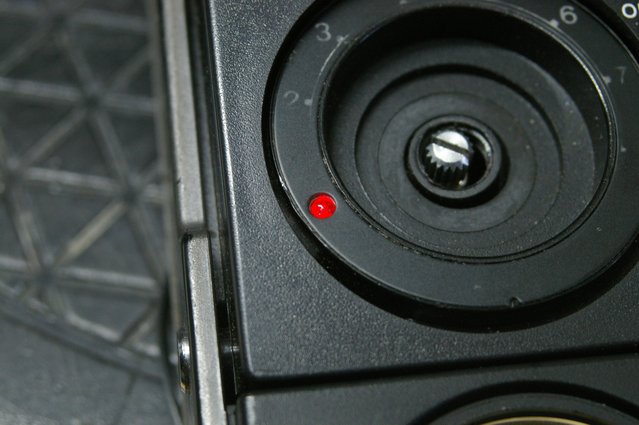

赤色のLEDに交換しました。
インジケーターの点灯OKです。

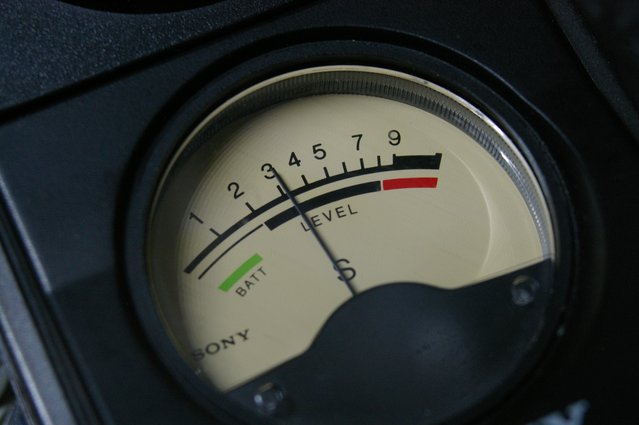

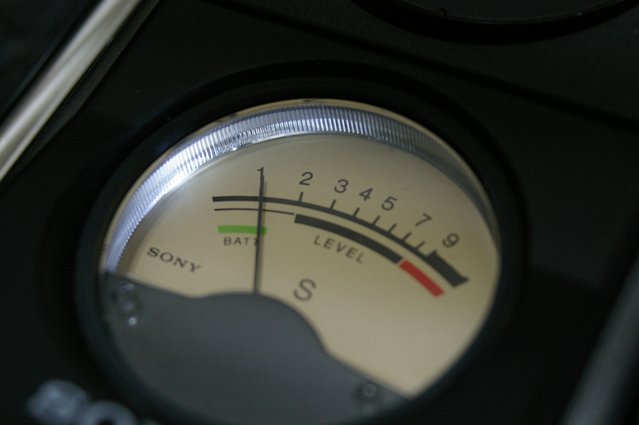

希望によりSメーターのLED照明を追加しました。

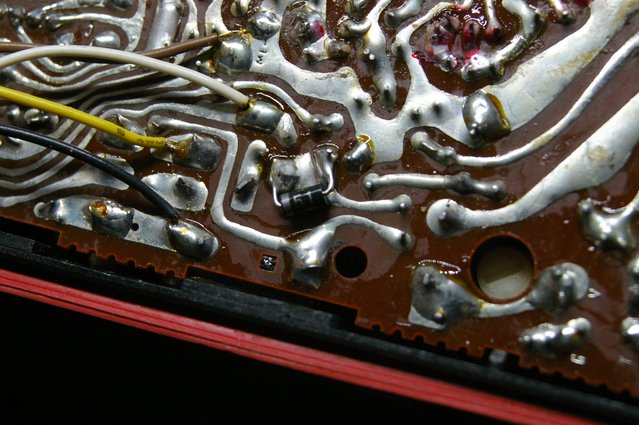

外部電源の逆接続保護対策をしました。
測定と調整。

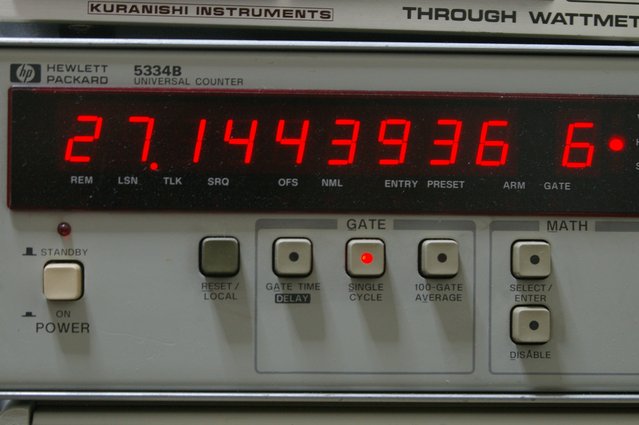

周波数27,144Mhz
スプリアス良好。
ICB-680はとてもキレイなスペクトラムです。

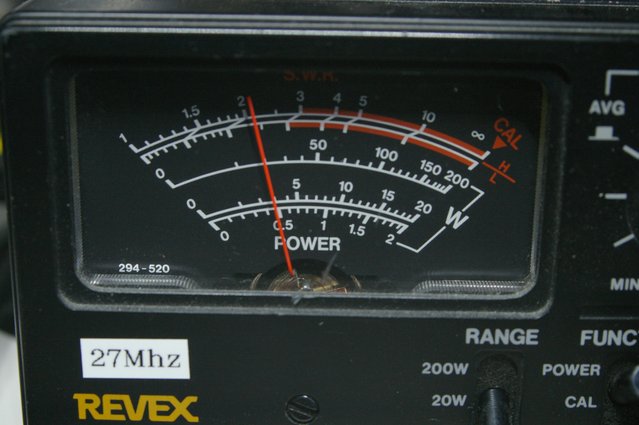

出力 0,5W
受信感度を最大に調整。

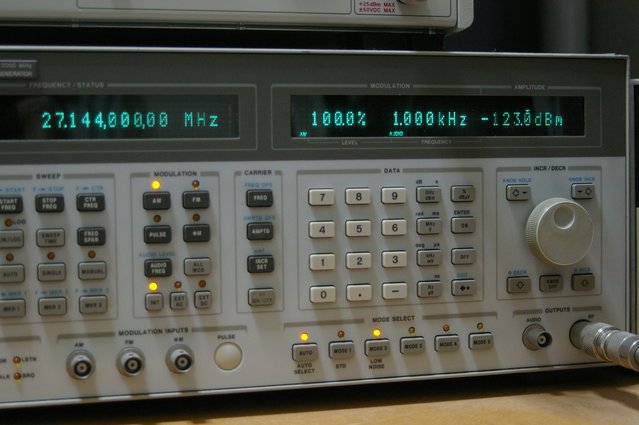

受信感度。
ー123,0dBm
アンテナローディングコイルを最大に調整。
基本性能は出ています。
メンテナンス完了です。
