KOI Tiger 片方のスピーカーから音が出ないとのことです。
左スピーカーからの音が出ません。
片チャンネルから音が出ないというトラブルは過去記事においても何度もあります。
KOI Tigerの持病と言っても良いでしょう。
原因は様々です。
電解コンデンサーをオール交換します。
音響用コンデンサーに交換しました。

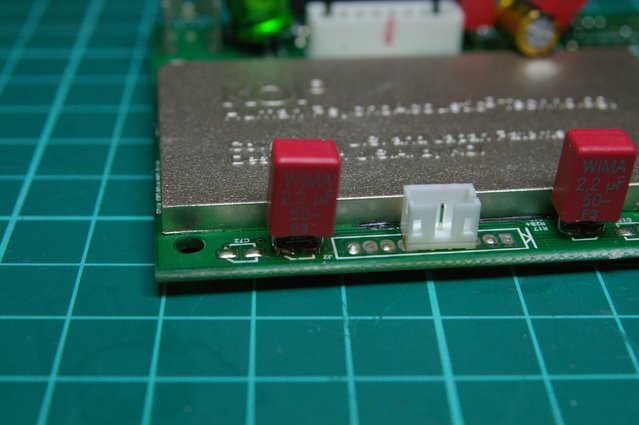

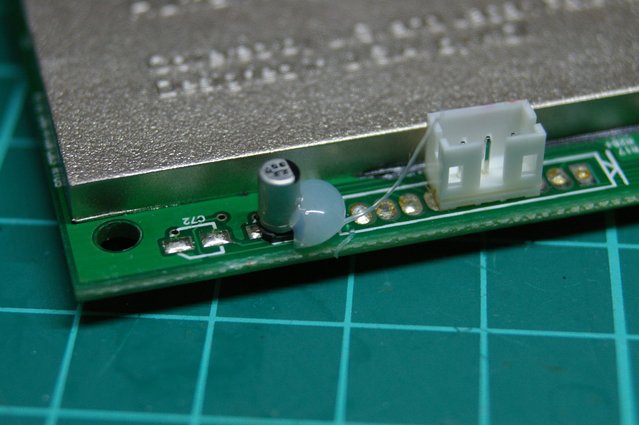

フィルムコンデンサー
ドイツ製WIMA

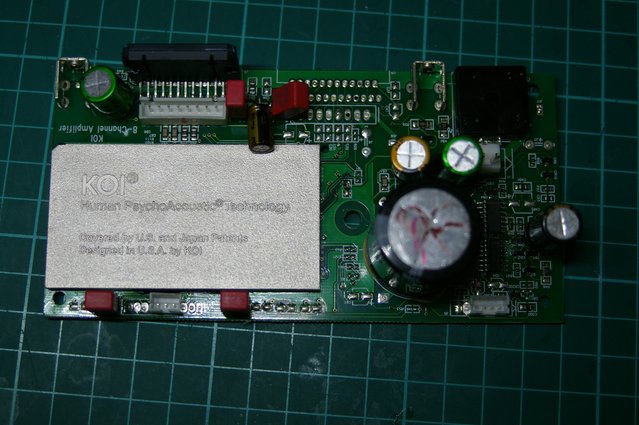

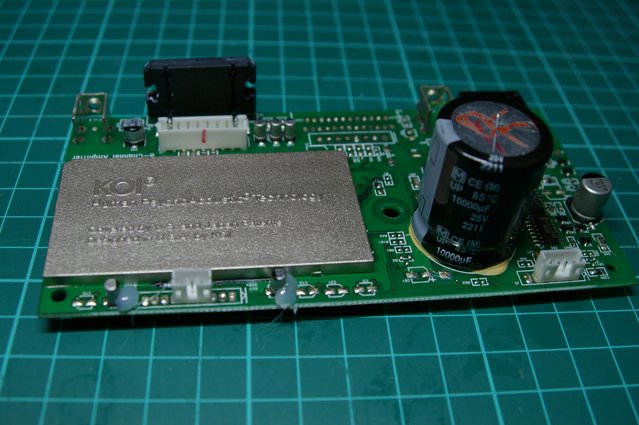

デジタルアンプの心臓部。
基板を取り外しました。

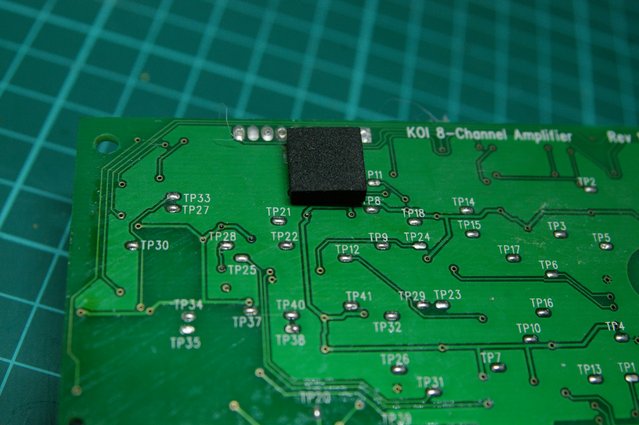

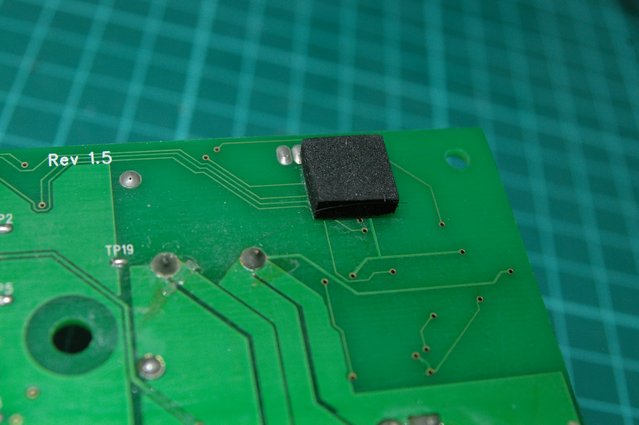

裏側に貼ってあるスポンジです。
２箇所に貼ってあります。

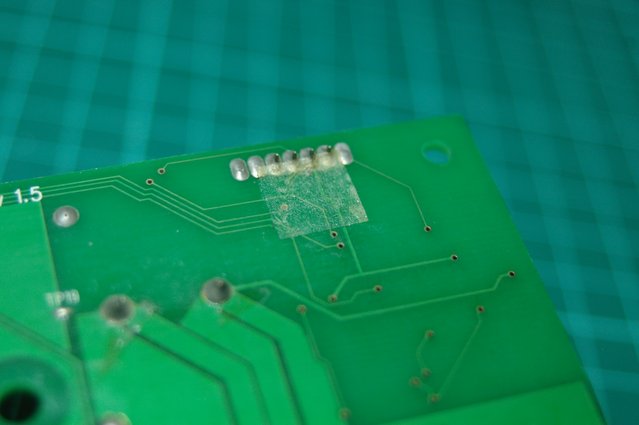

スポンジを剥がしました。
ハンダ付け部分など、電気的にむき出しになったところに貼ってはいけません。
組み立て工員への指導が悪いですね。

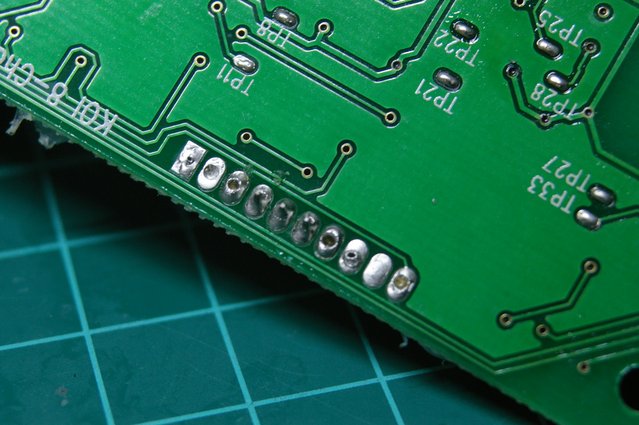

洗浄、再ハンダしました。

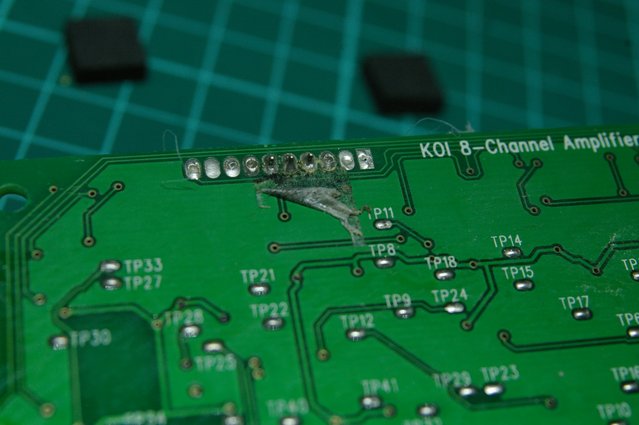

こちらもスポンジを剥がしました。
経年にて糊（のり）が水分を含みハンダを腐食させています。
洗浄したところです。
この後、再ハンダしました。

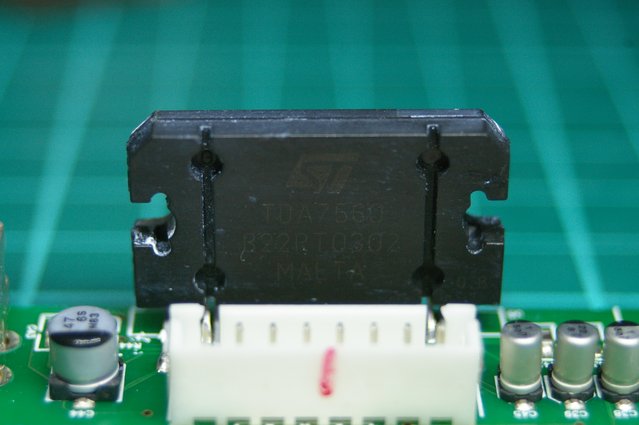

オーディオアンプIC
テキサスインスツルメント TDA7560
4Ω駆動のカーオーディオ用アンプですが、温まってくるといい音になります。

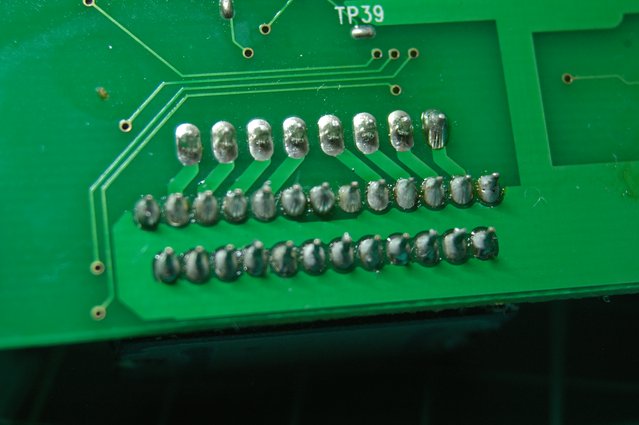

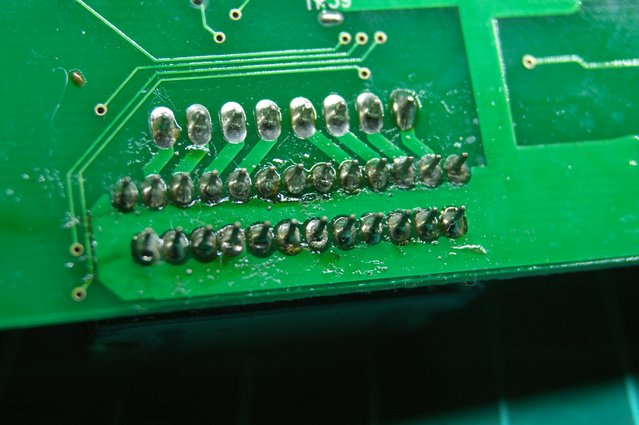

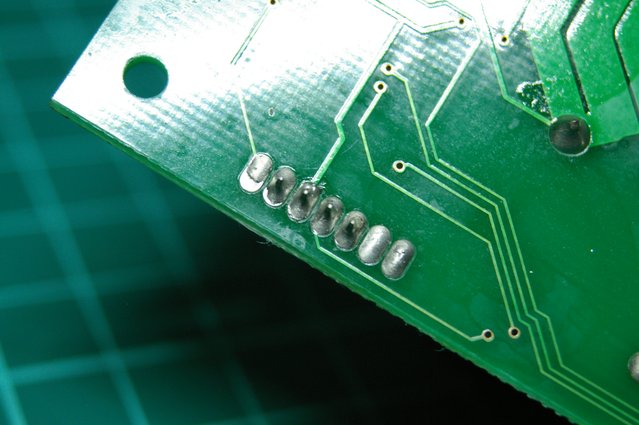

TDA7560 オーディオアンプICのハンダ面です。
荒れていますね、これでは片方の音が出なくなっちゃうわけです。
再ハンダ強化しました。

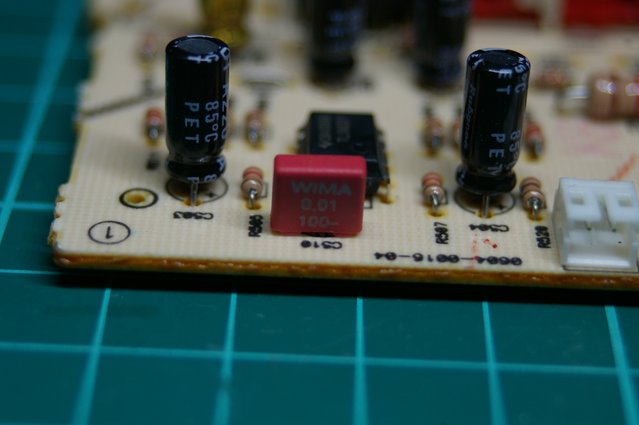

電解コンデンサーを交換します。
ドイツ製フィルムコンデンサー WIMA
音響用コンデンサーにオール交換しました。
ニチコンMUSE、ニチコンファインゴールド、WIMA

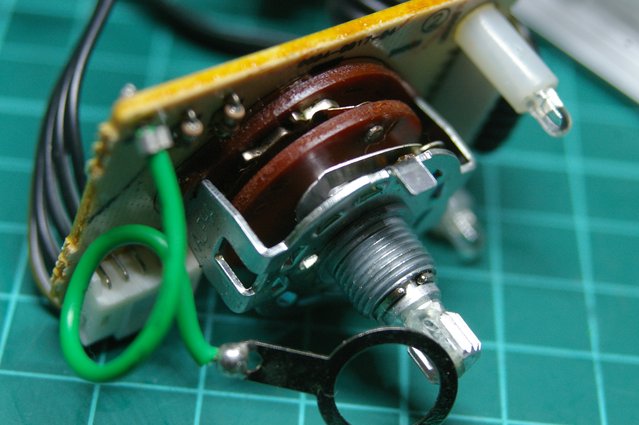

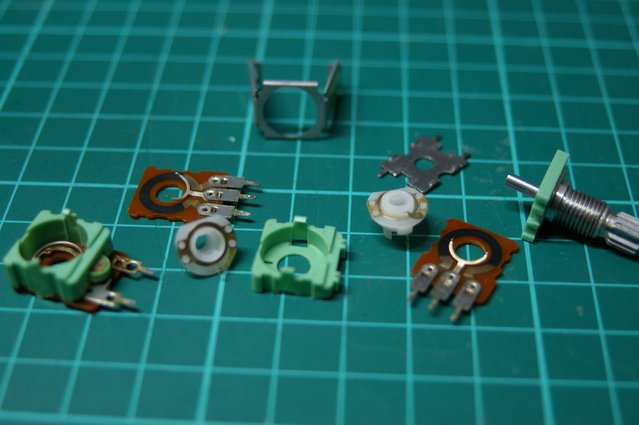

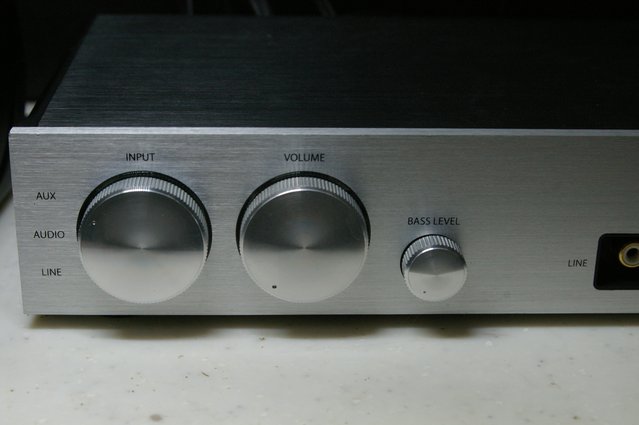

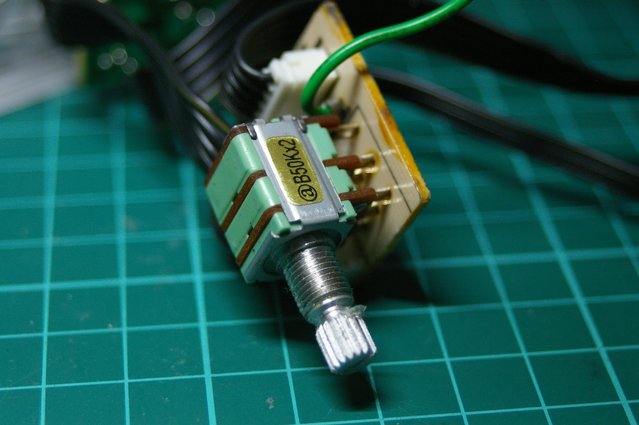

ボリュームにガリがあります。
分解、接点を洗浄しました。

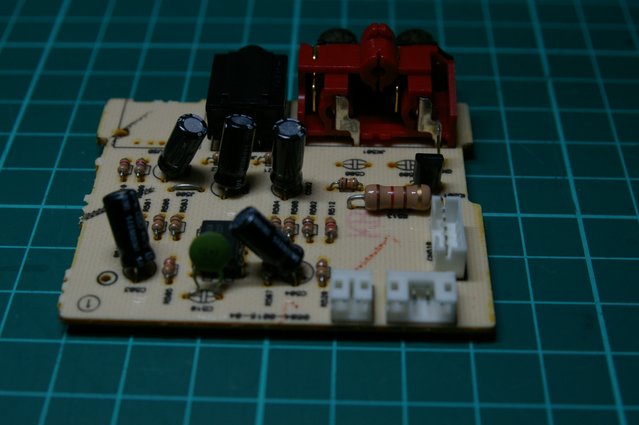

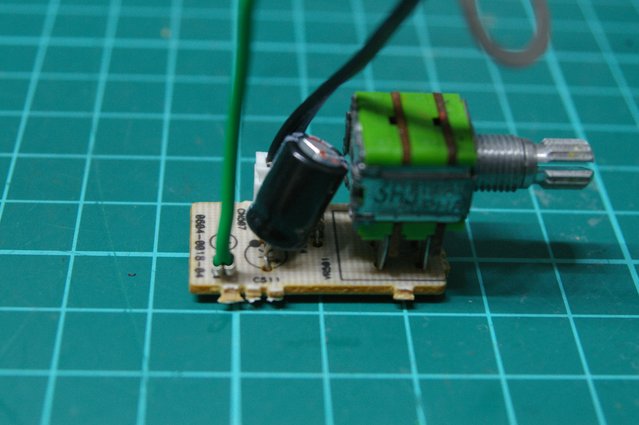

低音用ボリュームの電解コンデンサーを交換します。

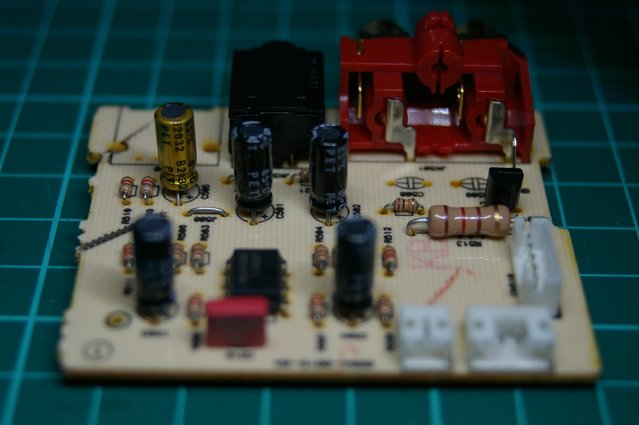

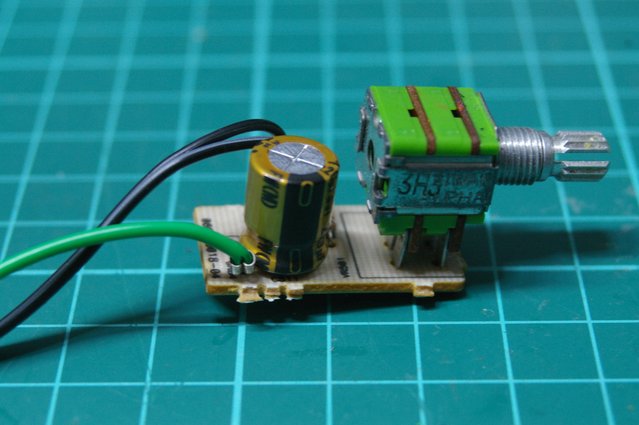

交換しました。
音響用ニチコンファインゴールド

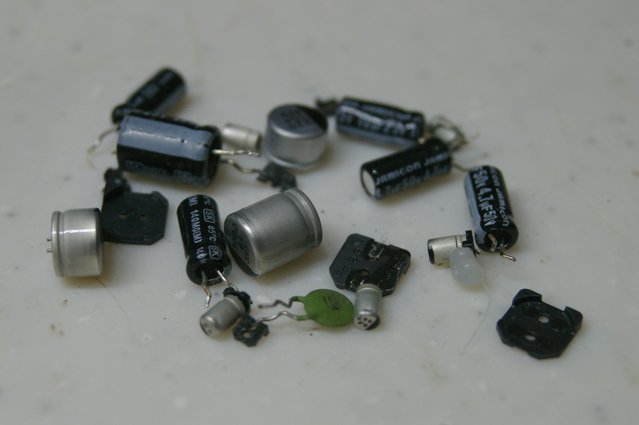

交換コンデンサーです。
JAMICON（ジャミコン）台湾製。
入力切り替えスイッチの接点を洗浄しました。

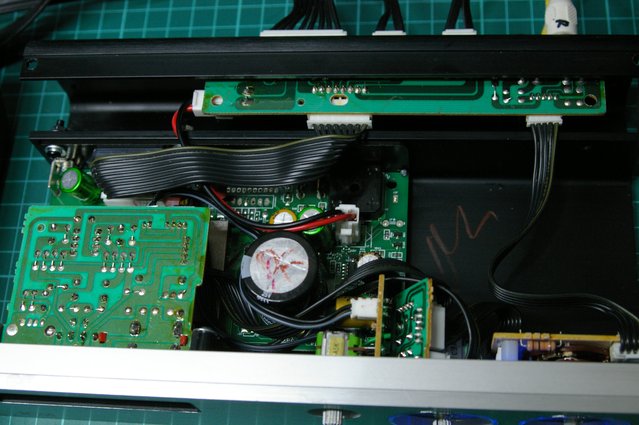

組み立て、電源を入れてコンデンサーをエージングします。

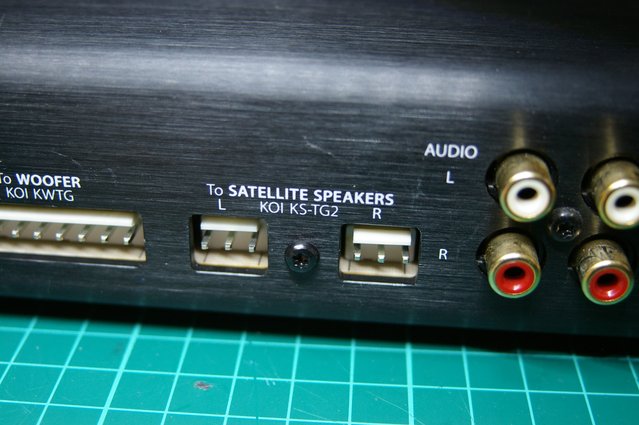

有名な、左右のチャンネルが逆になっているというスピーカー端子です。
ケーブルがクロスします。

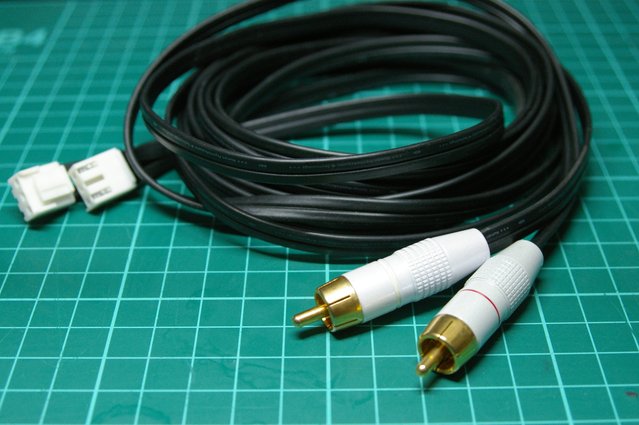

長いスピーカーケーブルを短くして欲しいとのことです。

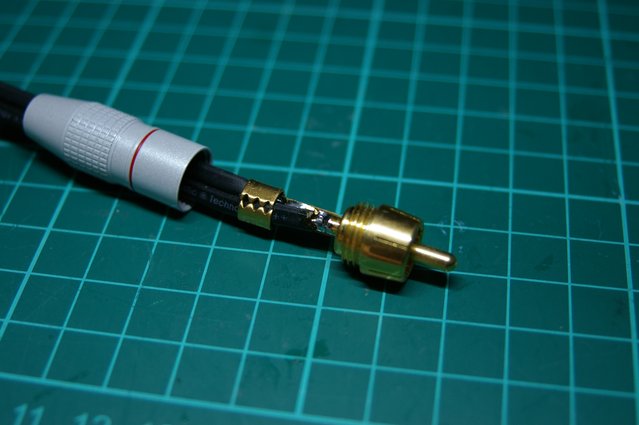

切断してRCA端子を取り付けました。
RCA端子には赤ラインと白ライン入です。

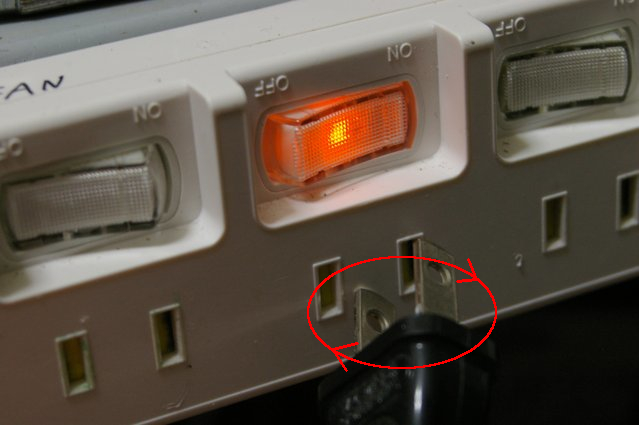

電源コンセントを逆向きに差し替えて、音の粒立ちや広がりが良いほうにしてください。

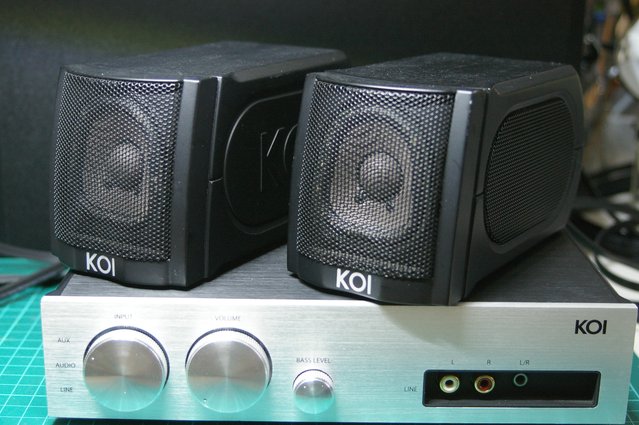

独特なスピーカーコーンの形をしています。歌っている人の口の形をしているとのこと。
音響カスタムチューニングにて音を大きくしてもうるさくなりません。
お楽しみください。
