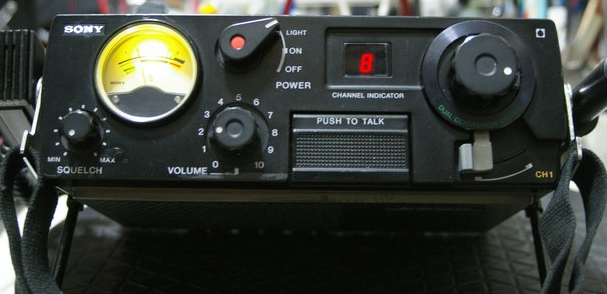

ICB-770 受信音が小さいとのことです。
この無線機はトランジスター類が交換されていました。

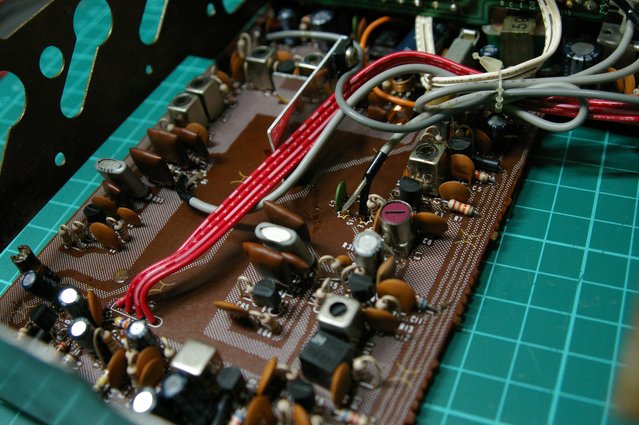

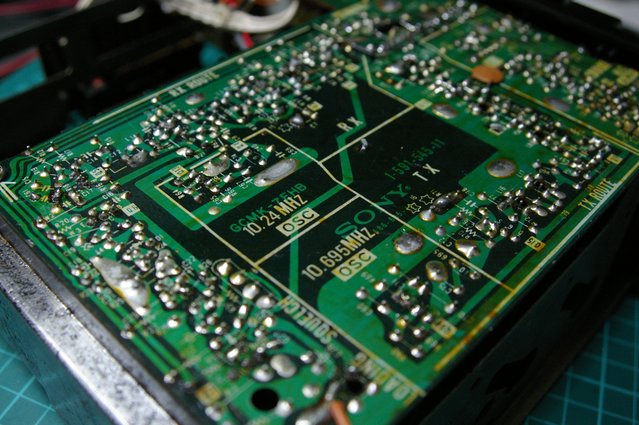

パターン、ハンダ不良を点検。
あやしい場所は再ハンダしました。

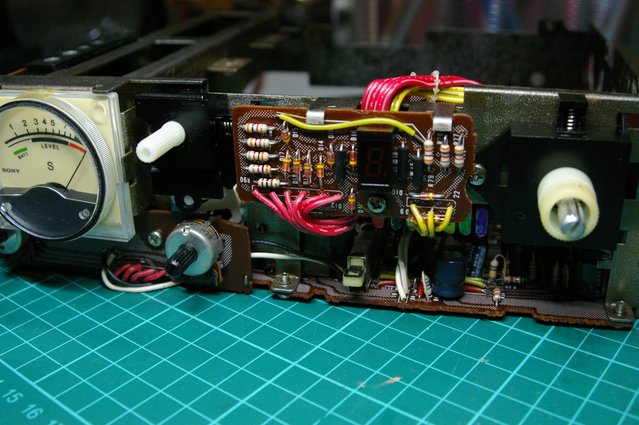

フロントパネルを取り外し。

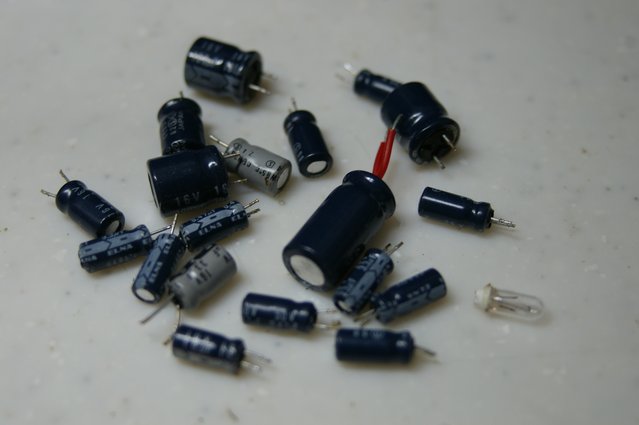

電解コンデンサーをオール交換しました。
受信音が小さかったのは電解コンデンサーの容量抜けが原因です。

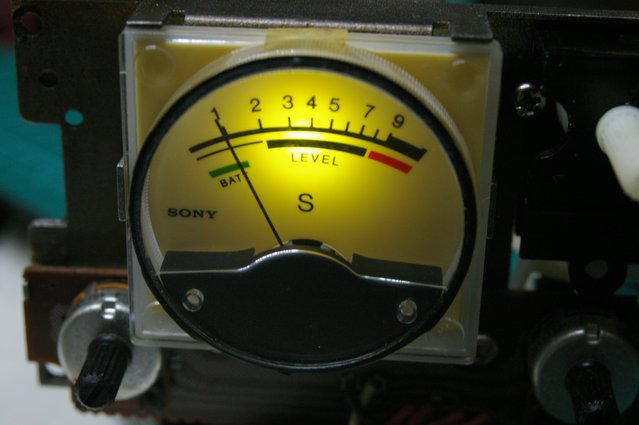

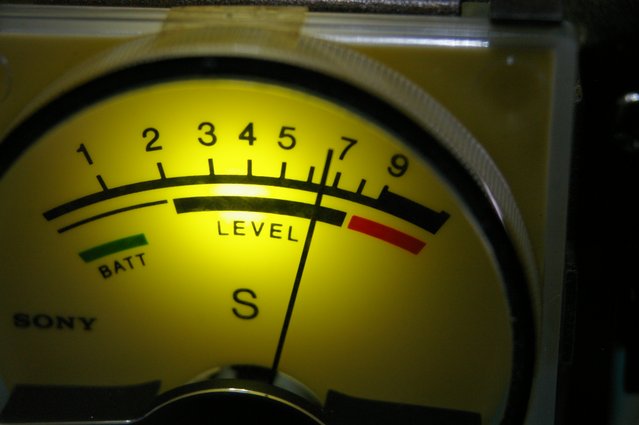

Sメーターの照明をLED化しました。

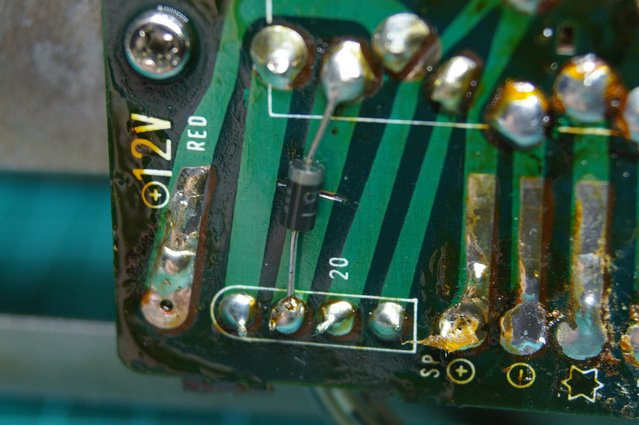

外部電源の逆接続保護対策をしました。
測定と調整。

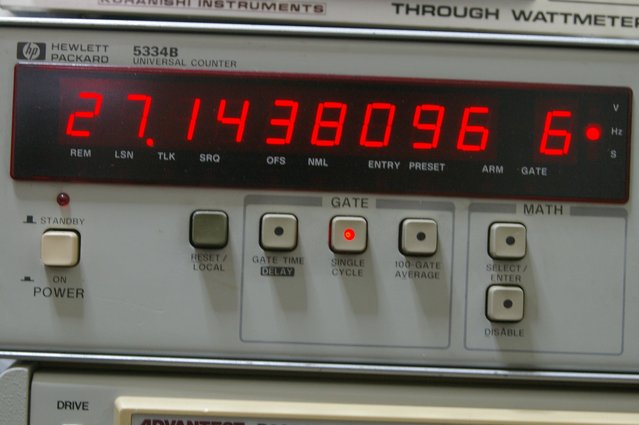

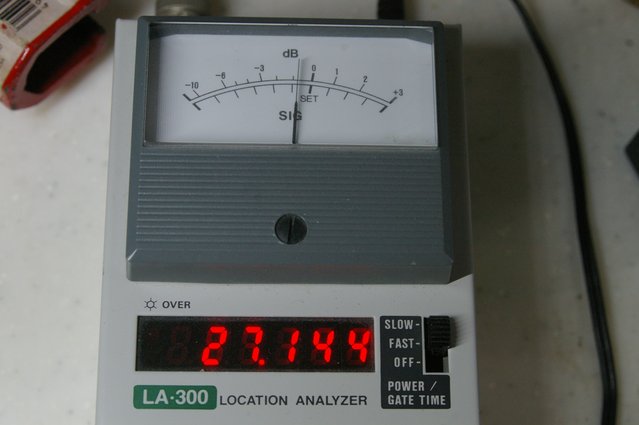

周波数27,144Mhz
出力 0,5W
スプリアスの状態。
受信感度を最大に調整しました。

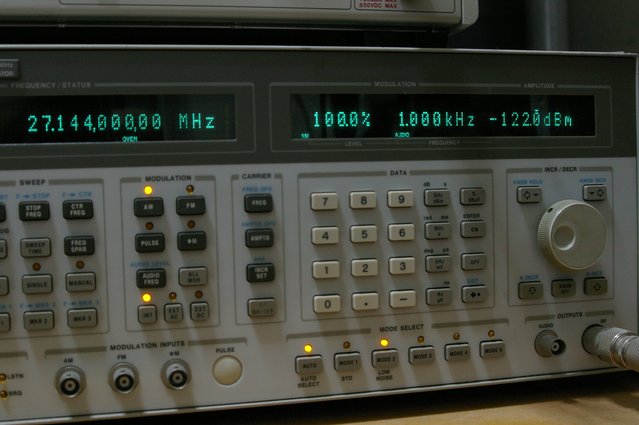

受信感度。
ー122,0dBm
アンテナローディングコイルを最大に調整。
基本性能は引き出しました。
