ASTATIC　575-M6　セラミックマイク

このマイクは貴重なマイクです。

手に入れようとしても既に販売しておらず、オークションに出品されたものなどを落札するしかありませんが、価格は高騰し高値で取引されています。



修理依頼品は使い込まれており、何度も手直しした跡がありますが、くたびれて動作しません。

オーナー様はどうしても「あきらめきれない」とのことです。



575−M6に使われているマイクエレメントは、セラミックエレメント（圧電素子）です。

オーナー様があきらめきれないのは、このエレメントだからでしょう。



同社のスタンドマイクであるシルバーイーグルもセラミックエレメントですね。

パイルアップを抜くには、これが良いと言う方もいます。



セラミックエレメントはどのくらいの起電力があるのでしょうか。

オシロスコープで波形を見ながら口笛をピューと吹いてみたところ、軽く100ｍVを超えピークでは300ｍVくらいにもなります。
（１メモリ50ｍV）



これなら無理にアンプ回路など無くても、このままで十分な変調が得られると思います。

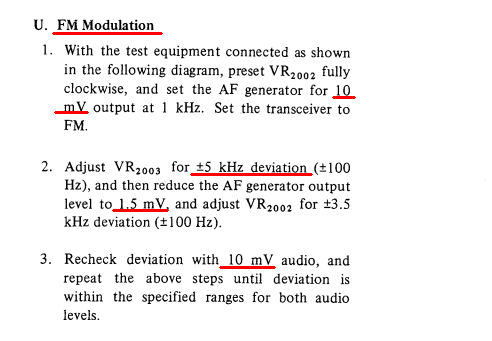

例えば下記は　YAESU　FT−757　のサービスマニュアルに記載されている、FMデビエーション調整に関する項目です。

マイクから１ｋｈｚで10ｍVの信号を入力して、デビエーションを5ｋｈｚに調整せよとなっています。
10ｍVあれば良いということです。

セラミックエレメントにはこれの10倍以上の起電力があり、これならアンプはいらないというわけです。



575−M6にはアンプ回路がありますが９Vの電池を使ううえに、壊れているのでアンプはスルーさせて組み立てます。




PTTスイッチはそのまま利用しました。

YAESU用のマイクPIN配列になるようにしました。



マイクから直に無線機のマイクコネクタに入力することはインピーダンスを無視しています。

本来このような場合は音が小さくなるのですが、丁度良い感じになりました。

輪郭が整った乾いた音を聞かせます。

パイルアップが抜けると良いですね。



現在、入手可能なセラミックマイクはこちら。

ASTATIC　D104-M6B
