ICOM IC-R7000

受信できないとのことで、お預かりしました。

オーナー様、器具をつなぎ間違えて不調となり、オーディオからブーと音が出たままで、受信出来なくなったそうです。

お預かりしてみると、なるほど、オーディオから大きな音が出ています。
オーディオICがある基板から点検です。

イメージ 1

音は出ているので、オーディオICは生きていると思います。
他に原因があるはずです。

基板に電源を供給している、DC-DCユニットから「ジー」という音が出ています。
トランスからの音です。

イメージ 2

過電流でトランジスターがNGになった可能性があるので、全てのトランジスターを外してhfeを測定しましたが異常はありませんでした。

トランスの鳴きはクッションをはさんで止めました。
回路図とにらめっこが続きます、DC-DCの出力は13.8VはOKですが 9VがNGです。
-7VはOK。

イメージ 3

回路図を見ると、9VはDC-DCユニットで出力しているわけではありませんでした。

9Vラインはユニットの中を通りぬけています。


イメージ 4

確かにパターンが通りぬけています。
ハンダクラックか?断線か?。

新しいハンダでやり直しましたがまだ9Vが出ません。
実測で0.3V程度ですが、0Vではないので手応えはありますね(笑)。

イメージ 5

9Vラインの先には、3端子レギュレーターがありました。

ICの端子間をテスターで調べてみると、ダイオード極性の方向の導通はOKです。
悪くはないようですが、ダメでしょう。

イメージ 6

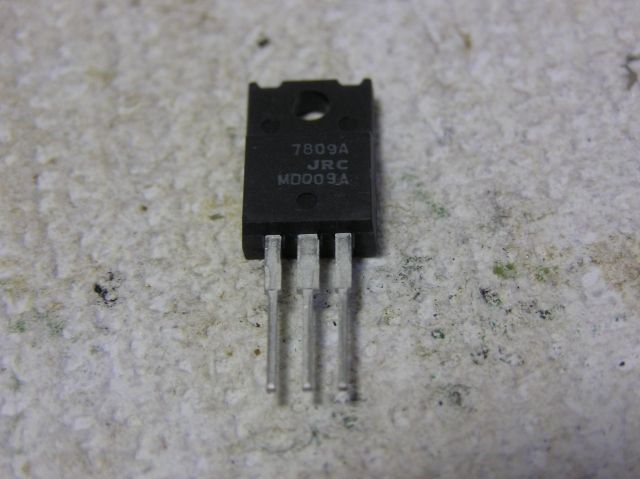

JRC NJM7809A に交換しました。

9Vが供給されるようになった結果、スピーカーから出ていた「ブー」音が消え、受信もできるようになりました。

イメージ 7

お隣りにも9VのレギュレーターICがあります。

トランジスターに見えますが、3端子レギュレーターです。 JRC 78L09

イメージ 8

9VラインのレギュレーターICは全交換です。

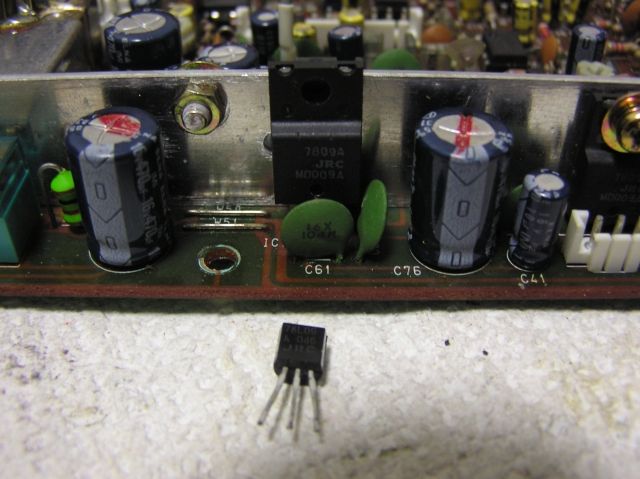

大きさの違いはありますが、手持ちのNJM7809Aに交換しました。

1.5Aも流れますが9V出力なら同じです。 足の向きは逆になります。

イメージ 9

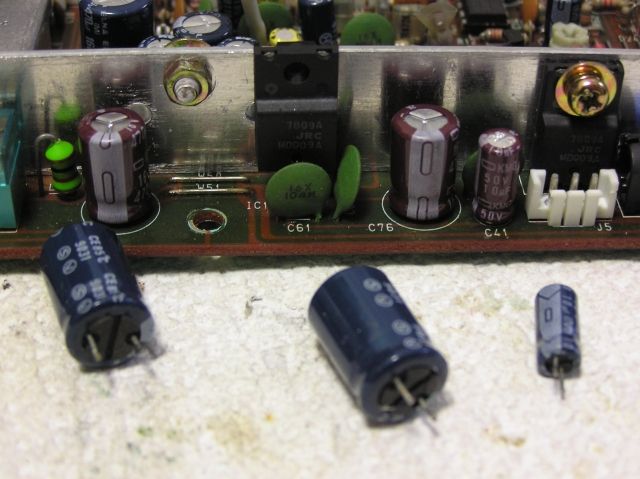

レギュレーターICまわりのコンデンサーを交換しました。


イメージ 10

オーディオICのハンダやり直し。


イメージ 11

オーディオICまわりのコンデンサーを交換しました。



イメージ 12

IC-R7000持病の、スピーカーの歪み音対策です。

IFユニット、C135のコンデンサーを交換しました。

イメージ 13

このコンデンサーが劣化すると、音が歪むようになります。

スピーカーのせいではありません、この1μFが悪しき原因です。

イメージ 14

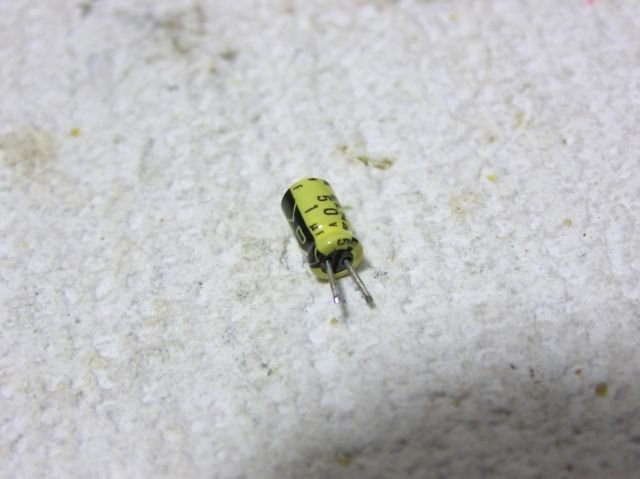

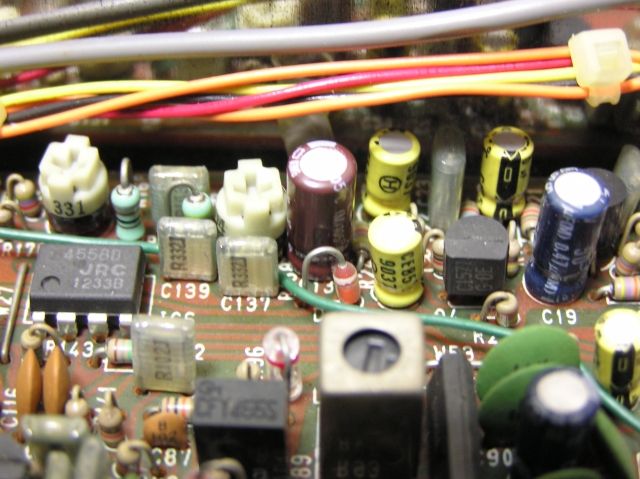

C135を容量アップの2.2μFに交換しました。


イメージ 15

AMとFMナローのとき、スケルチが効き放しです。

スケルチを制御している基板はMAIN基板ですが、MAIN基板のコンデンサーを全て交換しましたが改善しませんでした。

スケルチICの状況です。

イメージ 20

スケルチを制御しているICは 三菱M5218L です。

手前に抵抗入りのデジタルトランジスターがありますが、調べたところ正常でした。


イメージ 27

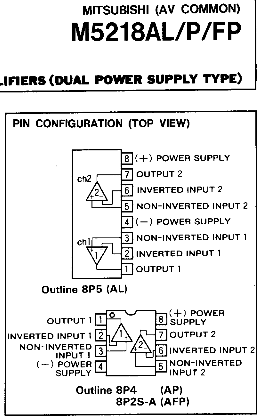

三菱M5218Lのデータシートです。


イメージ 30

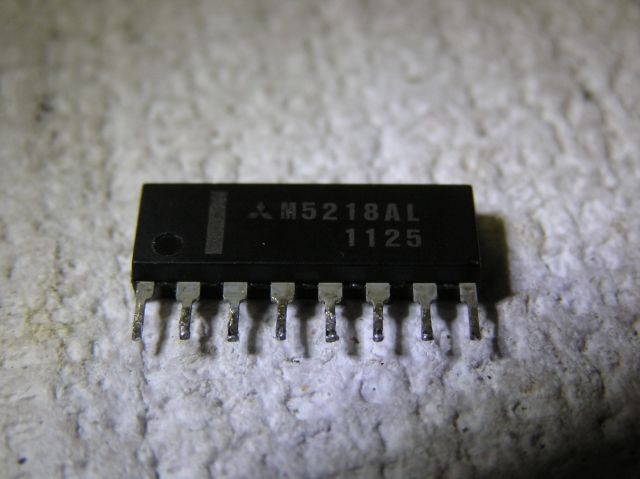

外した三菱M5218L

イメージ 28

内部特性が同じである、JRC NJM4558D をマルツ電波で入手したので使ってみます。

JRC NJM4558D のデータシートです。

イメージ 31

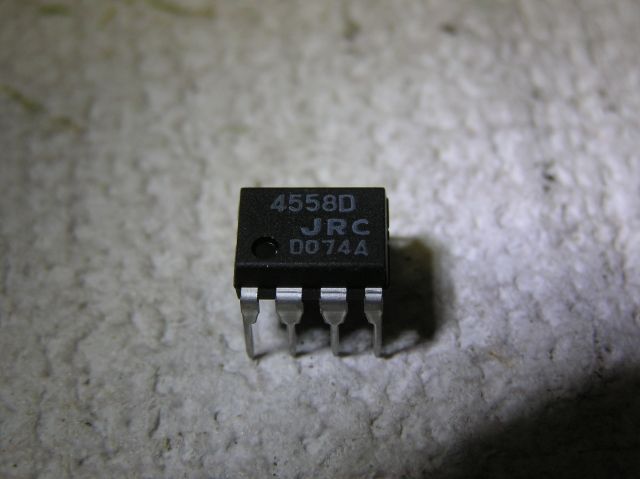

JRC NJM4558D

本当は横型のLタイプが欲しいのですが、これしかありませんでした。

イメージ 29

内部構造とPIN足がデータシートで分かれば、加工するだけです。

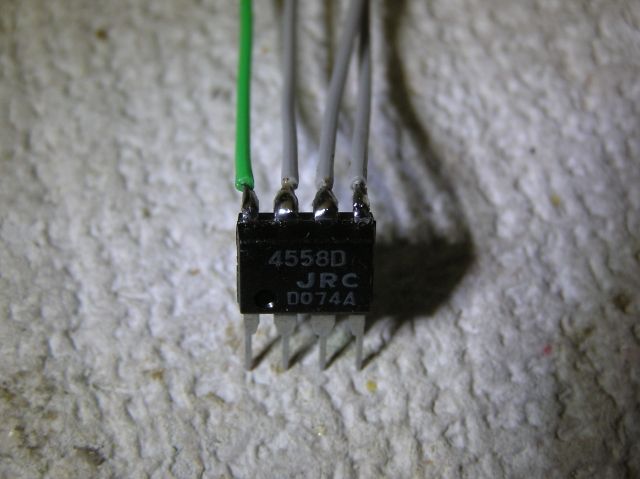

リード線をハンダ付けしました。
緑色の線は8番PINのV+です。

昔「そうめん」の中に1~2本、赤とか緑のそうめんが混じっていましたよね、子供のとき食べるのがウレシかったです(笑)。

イメージ 32

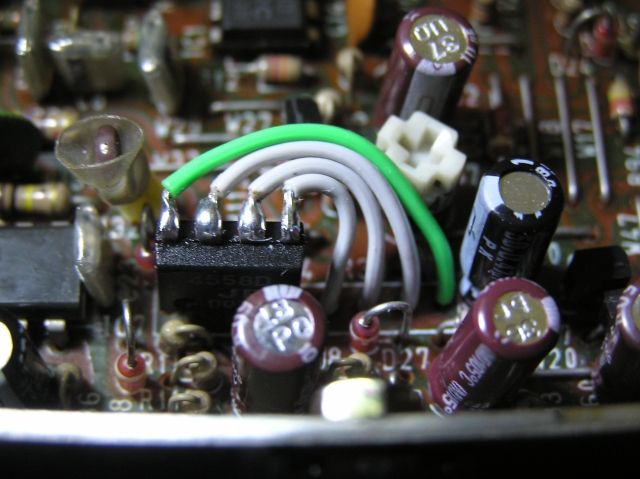

基板に取り付けたところです。
スケルチが開くようになりましたが、まだ時々開くだけです。原因は他のところにあるようです。

オートバイ CB750Four のマフラーみたいですね。

イメージ 34

イメージ 33

スケルチをON・OFFしているトランジスター2SC2785を調べてみると、ベース電流が全くかかっていません。

原因はこれのようです。

イメージ 35

右側の赤マルが2SC2785です。
これのベース電流はどこから来ているのでしょう?

スケルチを制御しているICからきていました。 ↑さっき、マフラーにしたICです。

赤マルのダイオードは、トランジスター2SC2785にベース電流を流すスイッチ役です。

イメージ 36

2SC2785は無いけれど、スイッチ用途ならなんでもいいのです。

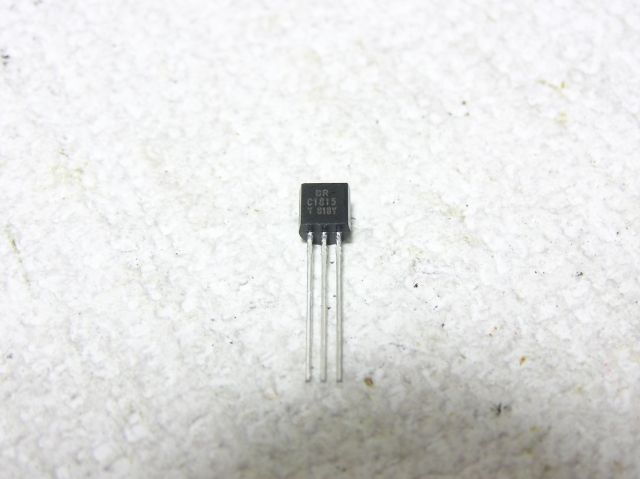

汎用トランジスター2SC1815に交換しました。

イメージ 37

ダイオードは1SS53が使われていましたが、汎用スイッチングダイオードの1N4148に交換したところ、スケルチが正常に動作するようになりました。

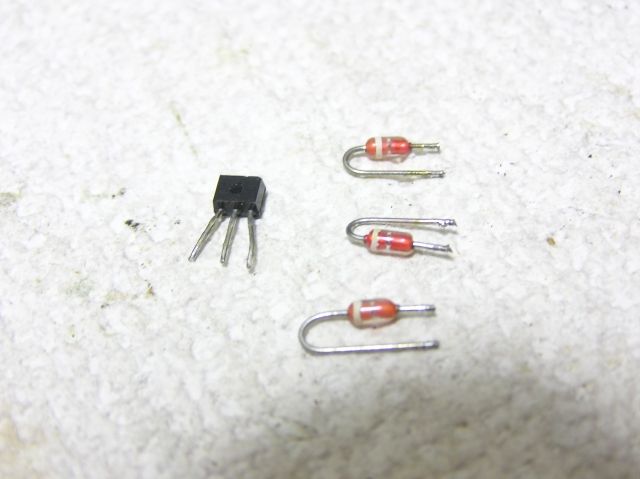

交換した部品です。

イメージ 38

スピーカーから音が出ませんでしたが、コイルの線が切れていました。


イメージ 16

修復したところ、元気に鳴るようになりました。

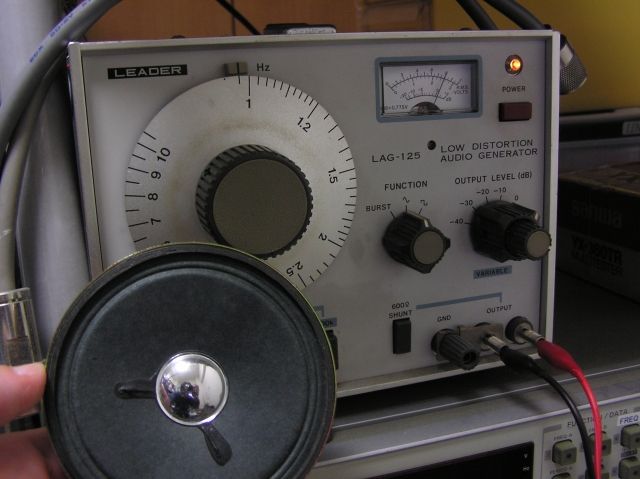

1Khz出力中です。 ピーーーー。

イメージ 17

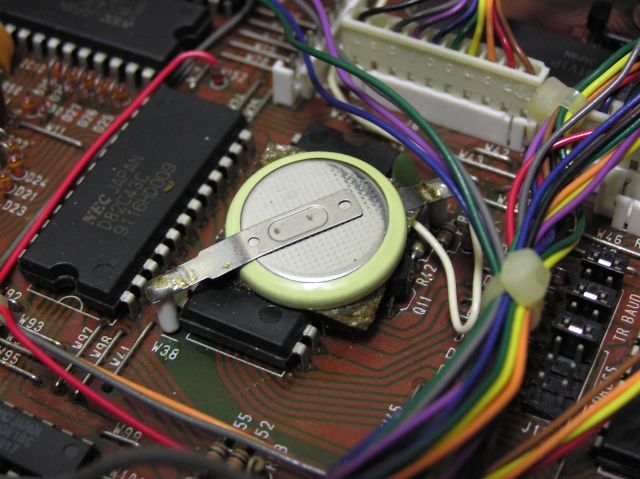

バックアップ電池の電圧、2.9Vでしたので交換しました。


イメージ 18

ソケット式に交換しました。


イメージ 19

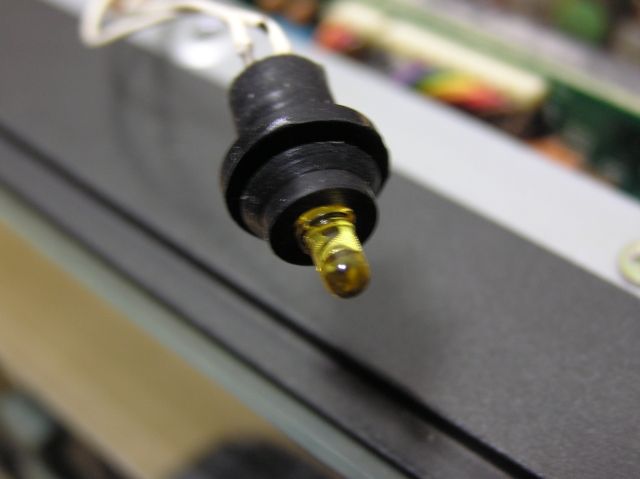

SメーターをLED化しました。

黄色LEDです。

イメージ 21

オーナー様が言っていた、ケース内にネジが1個転がっていた件です。

ここのネジが脱落していました。  ネジは付けておきました。

イメージ 22

受信コイル調整中です。

SSGからの信号を入力し、Sメーターの触れが最大になるところに合わせます。

イメージ 23

Sメーター S9+60dBの調整中です。

イメージ 24

センターメーターの調整です。


イメージ 25

IC-R7000、エンブレムのロゴから「後期型」ですね。

すばらしく名機なラジオです。
イメージ 26

FM放送がよく聞こえます。

AIRバンドのAM受信音が最高によい音です。
