KENWOOD TM-221

点検のため、お預かりしました。

イメージ 1

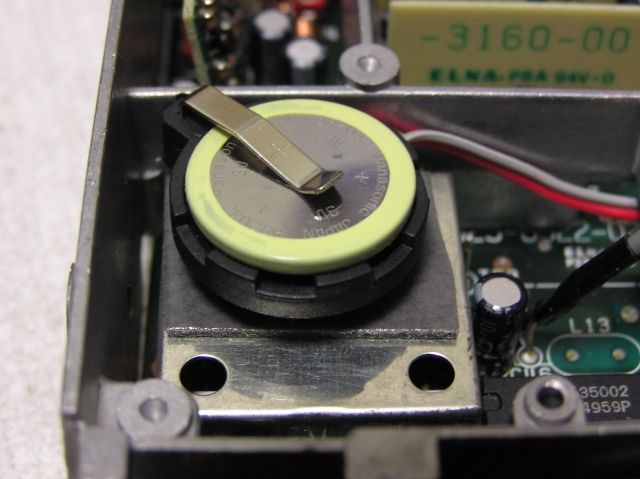

パネルを外した裏側にバックアップ電池がありました。

電圧は　0.01Vでしたので交換します。

イメージ 2

ソケット化して、別の場所に移動しました。


イメージ 3

電解コンデンサーを点検しました。

異常はありませんでした。

イメージ 4

Sメーターフルスケールの調整。


イメージ 5

FM　デビエーションの調整。

規定の　4.4Khz

イメージ 6

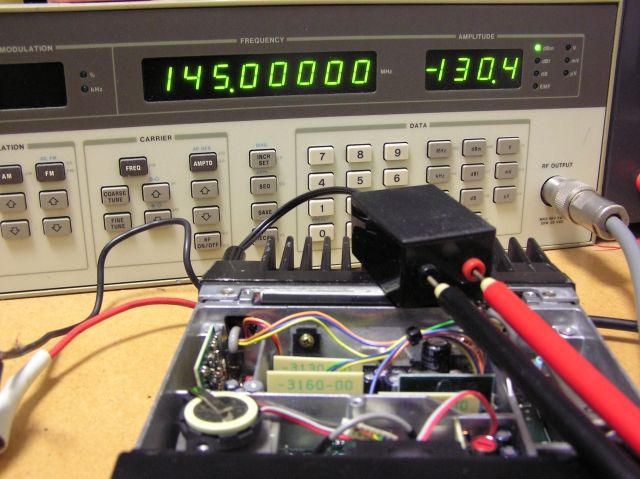

受信感度

10dBのアッテネーターにて、ー140.4dBm　（S/N 20dB）

イメージ 7

送信電力の調整。

HI 　20W
Lo　5W

イメージ 8

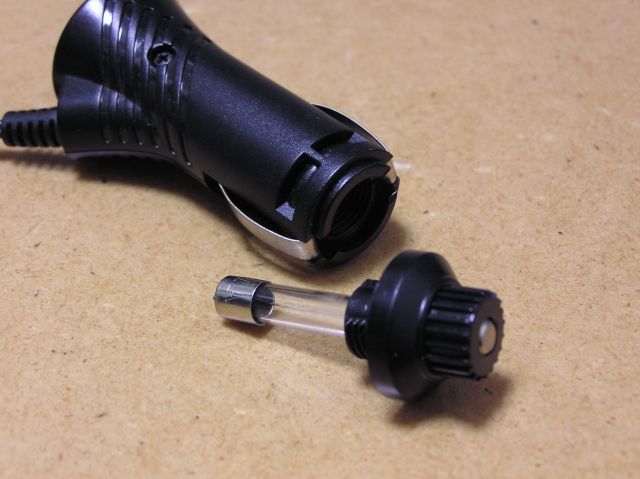

送信パワー調整中に、シガープラグが溶けました。

ヒューズからの熱で＋凸が溶けてプラスチックに貼り付きました。

20Wでは10Aを超えるので、連続送信では火事になります。

太いケーブルと余裕のあるヒューズを使ってください。

イメージ 9

点検終了しました。

問題なしです。

イメージ 10
